실외기 1대로 최대 6대 실내기를 연결하는 천장 매립 방식 | 남양주 해밀마을신영지웰10단지

남양주 해밀마을신영지웰10단지 아파트의 천장 매립형 시스템 에어컨 설치 현장입니다. 안녕하세요. 기존 스탠드형 에어컨 대신 천장 타공을 통해 실내기를 매립하는 방식으로 진행된 입주 전 시공 사례입니다.

천장 내부 공간이 한정적인 아파트 구조에서는 배관 경로를 어떻게 잡느냐에 따라 마감 퀄리티가 달라지곤 하죠. 어떤 순서로 설비를 구축하고 천장 속에 매립했는지 그 과정을 따라가 볼게요.

천장에는 매립형 조명과 함께 공기순환기가 배치되었습니다. 시스템 에어컨은 실외기 하나로 여러 대의 실내기를 운용하기 때문에, 각 실내기가 위치할 지점의 천장 하중과 고정 상태를 먼저 확인하는 것이 중요합니다.

창호 상단에는 백색 라디에이터가 설치된 모습이 보입니다. 에어컨 배관이 지나가는 경로와 기존 난방 설비가 간섭되지 않도록 배치해야 나중에 유지보수 시 문제가 생기지 않습니다.

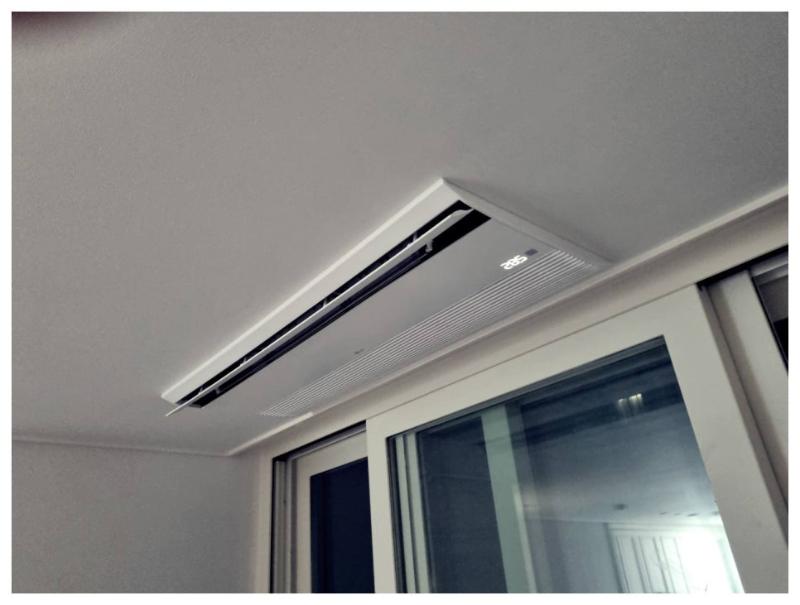

창문과 인접한 천장 구역에 공기 순환기가 자리 잡았습니다. 외부 창호와 가까운 지점은 결로 가능성이 있어 배관 보온재 마감을 더욱 세심하게 처리해야 합니다.

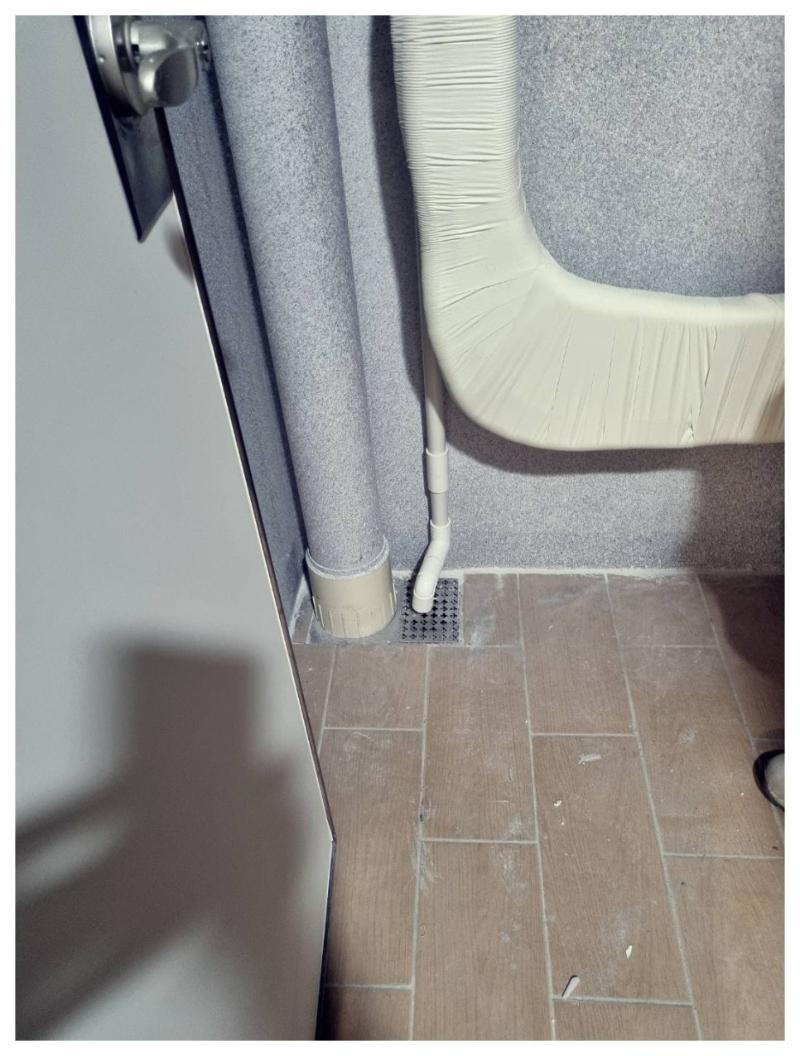

벽면에 회색 섬유재와 백색 PVC 파이프가 설치된 공정 단계입니다. 응축수가 원활하게 배출되도록 배수관의 기울기를 정확히 잡는 것이 핵심이며, 이 과정이 미흡하면 추후 누수나 곰팡이 발생의 원인이 됩니다.

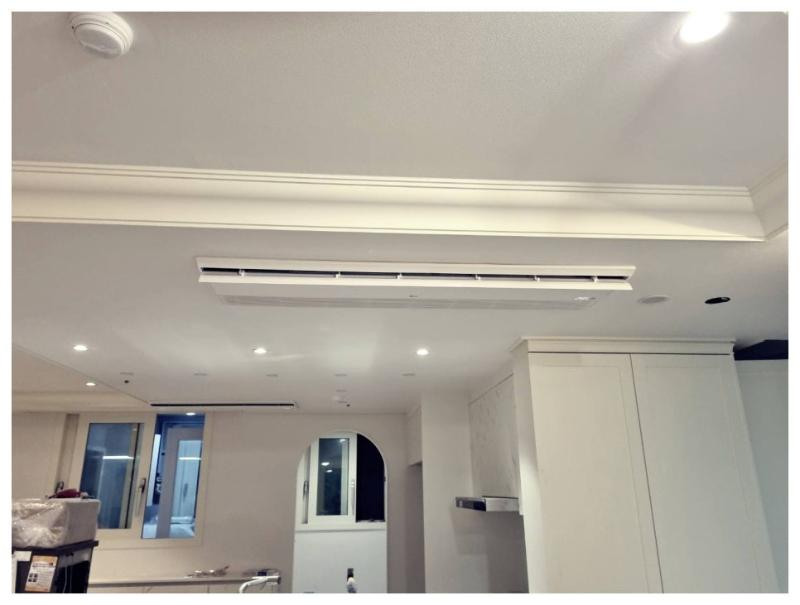

주방 천장에는 라인 조명과 공기청정기가 설치되었습니다. 주방은 열기가 많은 공간이므로 냉방 효율을 고려해 실내기 위치를 선정하고, 조명 기구와의 간격을 충분히 확보해 설치했습니다.

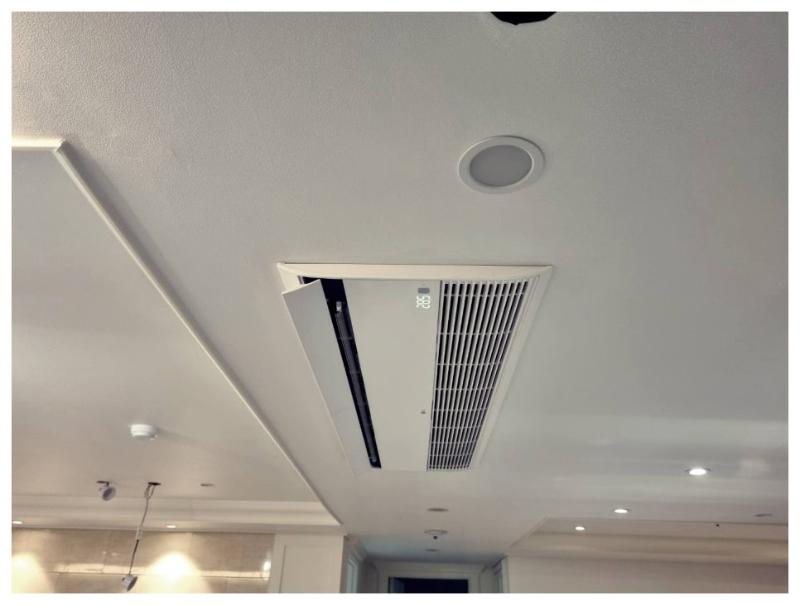

천장 타공 후 공기 조절 장치와 스피커, 조명이 함께 배치되는 과정입니다. 타공 부위가 정밀하지 않으면 기기가 밀착되지 않아 진동이나 소음이 발생할 수 있으므로, 기기 규격에 맞춘 정확한 타공과 단단한 고정이 필수적입니다.

라운드 형광등과 벽걸이형 에어컨이 설치된 공간입니다. 시스템 에어컨 외에 추가적인 냉방 기기가 들어가는 경우, 전력 부하를 계산하여 전기 배선을 분리하는 작업이 선행되어야 합니다.

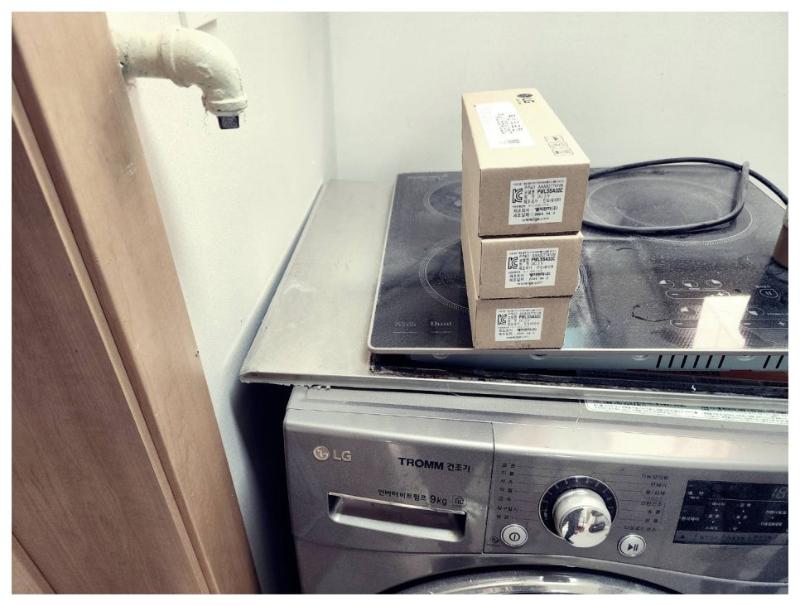

스테인리스 재질의 주방 상판 위에 인덕션과 세탁기가 놓여 있는 시공 중 모습입니다. 설비 작업 시 상판이나 가구에 흠집이 나지 않도록 보호 조치를 하고, 배관 연결을 위한 타공 위치를 다시 한번 점검했습니다.

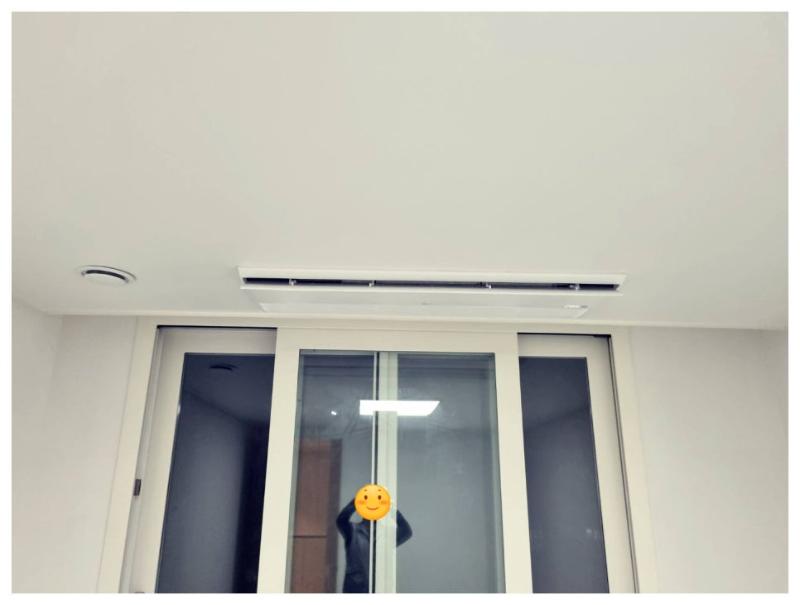

흰색 벽면과 유리 패널의 슬라이딩 도어가 보이는 공간의 천장에 공기순환기가 설치되었습니다. 도어 프레임과 천장 마감선이 만나는 지점의 배관 처리를 깔끔하게 마무리하여 시각적인 이질감을 줄였습니다.

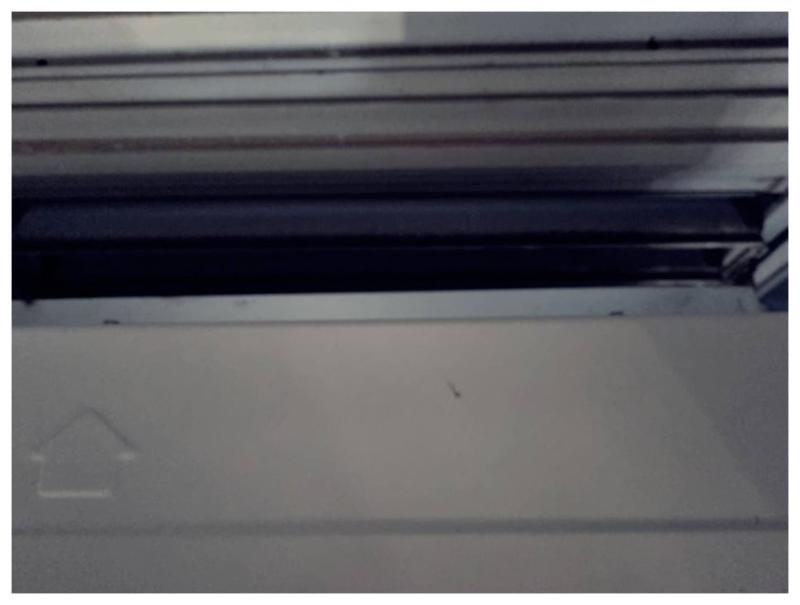

벽면 표면에 집 모양 표시가 되어 있는 디테일입니다. 이는 배관이나 전선의 위치를 표시해 둔 것으로, 추후 벽면 마감재를 덧댈 때 관로를 건드리지 않도록 하기 위한 사전 표식입니다.

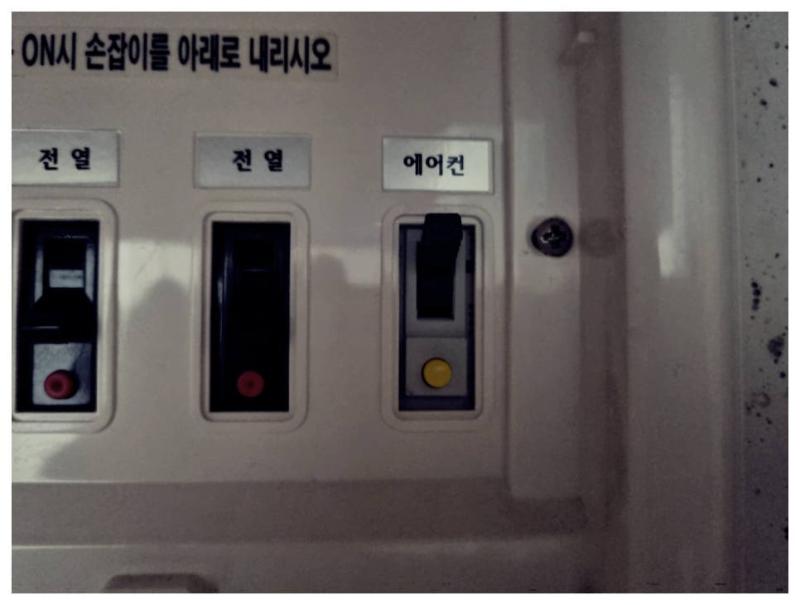

전열과 에어컨 전용 스위치가 구분된 패널 모습입니다. 시스템 에어컨은 전력 소모가 크기 때문에 전용 차단기와 스위치를 별도로 구성하여 전기적 안정성을 확보하는 것이 중요합니다.

천장에 설치된 공기 조절 장치가 창문과 벽면에 맞게 배치되었습니다. 모든 설치가 끝난 후에는 냉매 가스의 충전 상태를 점검하고 응축수 배출 경로가 막힘없이 흐르는지 확인하는 시운전 과정을 거쳤습니다.

시스템 에어컨은 실외기 1대로 최대 6대의 실내기를 연결할 수 있어 실외기실 공간이 좁은 아파트 환경에 적합합니다. 특히 천장 타공과 배관 매립이 수반되므로, 인건비 상승이나 일정 지연이 발생하기 전 이른 시기에 계획을 세우는 것이 유리합니다.

남양주 해밀마을신영지웰10단지 현장은 천장 매립을 통한 실내기 설치와 전용 스위치 구성, 응축수 배출 경로 확보까지의 공정을 마쳤습니다.

실외기 1대로 여러 대의 실내기를 운용하는 시스템 에어컨 설치를 고려하신다면, 천장 타공 상태와 전용 전열 스위치 구성 여부를 먼저 확인해 보세요.
