천장 타공과 배선 설계가 관건인 신축 입주 전 설치 | 인천 더샵 아르테

인천 더샵 아르테 신축 현장에서 입주 전 공동구매로 진행된 시스템에어컨 설치 사례입니다. 안녕하세요. 거주 전 단계에서 천장 타공과 배관 작업을 미리 완료하여 인테리어 공정과의 간섭을 줄인 현장입니다.

천장형 기기는 설치 과정에서 발생하는 분진과 타공 범위 때문에 거주 중에 진행하기가 쉽지 않죠. 어떤 순서로 배선과 기기를 배치했는지 따라가 볼게요.

창밖으로 도시 풍경이 보이는 실내 공간의 전경입니다. 천장 마감 상태를 확인하며 기기가 들어갈 위치를 잡는 것이 첫 단계입니다.

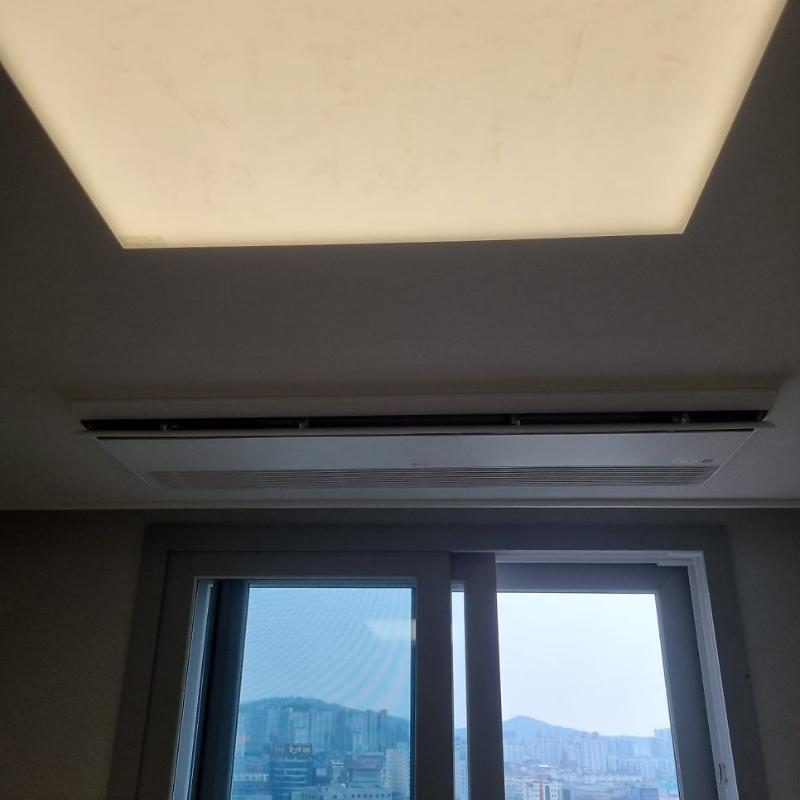

천장의 사각형 조명과 벽면의 에어컨이 함께 보이는 모습입니다. 실내기 위치가 벽면과 조명 라인에 맞춰 배치되어 시각적인 이질감을 줄였습니다.

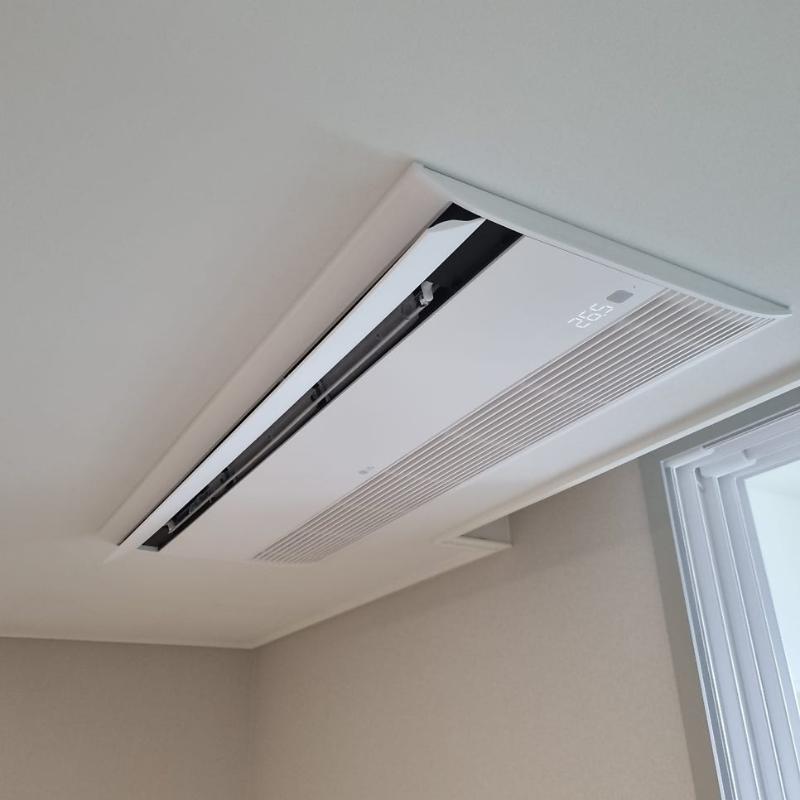

천장에 실내기가 거치된 상태에서 창호와 벽면의 수평을 맞추는 과정입니다. 기기가 천장면에 밀착되어야 마감 후 단차가 생기지 않습니다.

유리 패널이 없는 금속 프레임 창호와 바닥 타일이 보이는 구간입니다. 창호 주변 벽체는 배관이 지나가는 경로가 되므로 타공 위치를 정밀하게 잡아야 합니다.

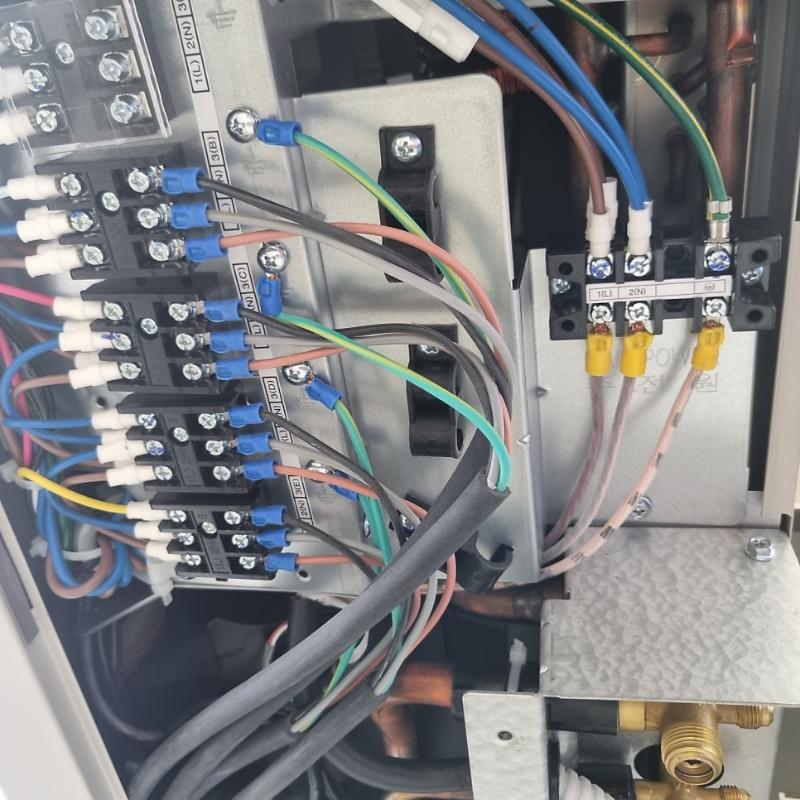

전기 박스 내부의 파란색, 녹색, 분홍색 등 다양한 전선들이 블루와 화이트 커넥터로 연결된 모습입니다. 전선 연결 부위가 헐거우면 추후 작동 오류의 원인이 되기에 커넥터로 단단히 고정하는 과정이 중요합니다.

그런데 배관 연결 후에는 반드시 기밀 확인이 필요합니다.

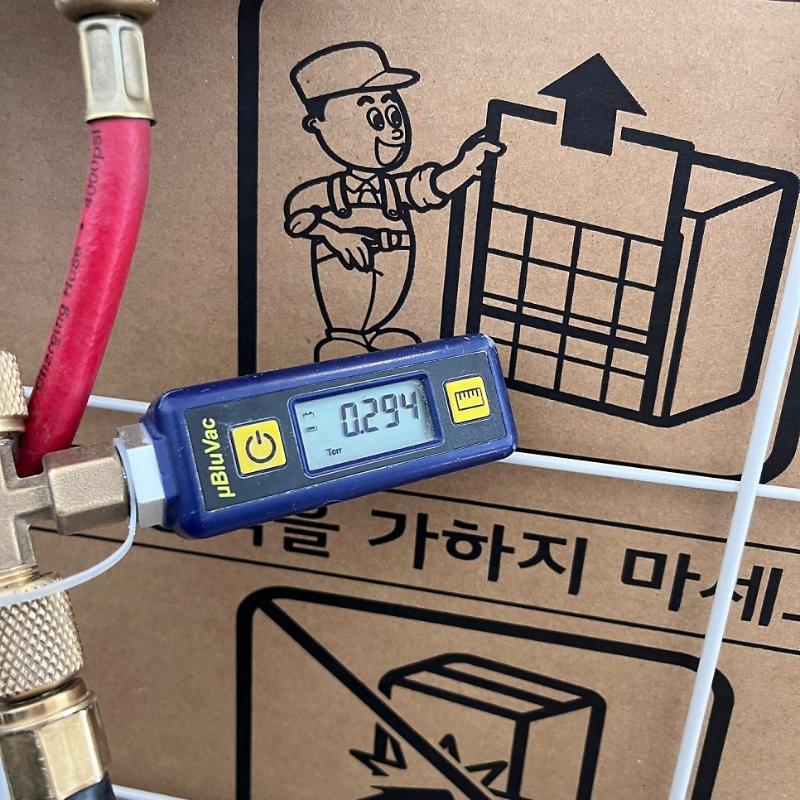

블루바이크 펌프와 연결된 압력계가 수치를 나타내고 있습니다. 배관 내부에 가스가 새는 곳은 없는지 압력을 측정하여 연결 부위의 기밀성을 확인하는 필수 단계입니다.

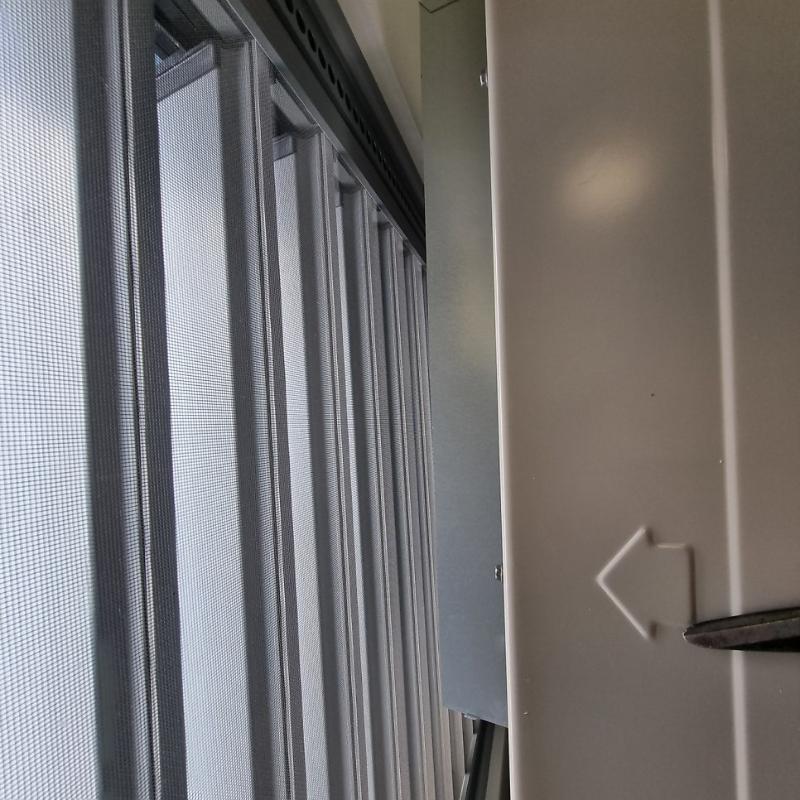

창호의 블라인드와 도어 패널이 맞닿은 근접 샷입니다. 기기 설치를 위해 벽면을 타공할 때 주변 패널에 손상이 가지 않도록 주의하며 작업했습니다.

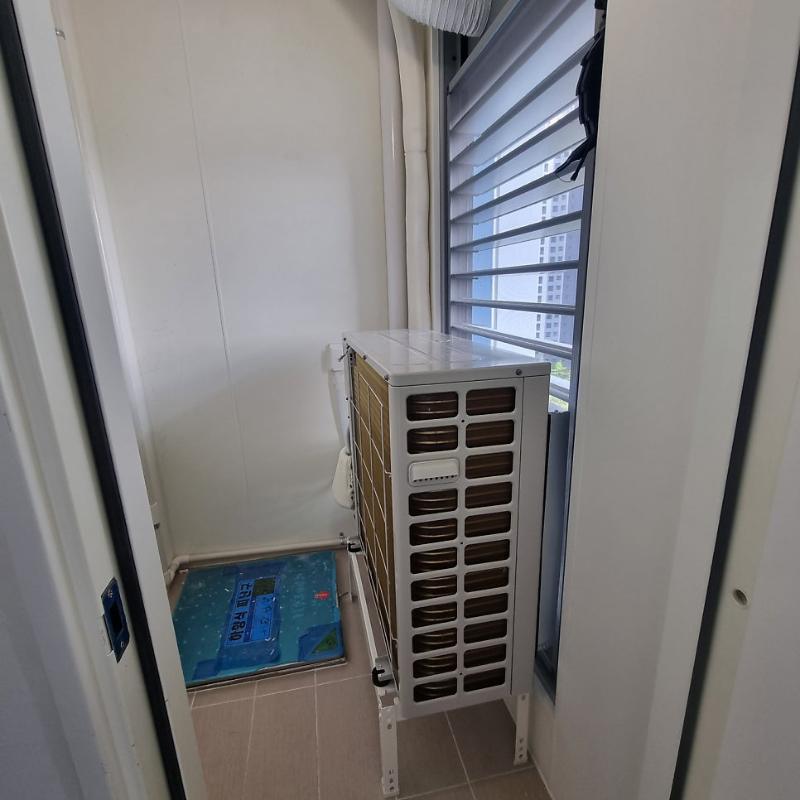

창가 쪽에 설치된 공기순환기와 파란색 보호판이 보입니다. 외부 공기가 유입되는 경로와 기기 배치가 겹치지 않도록 간격을 조정하여 설치했습니다.

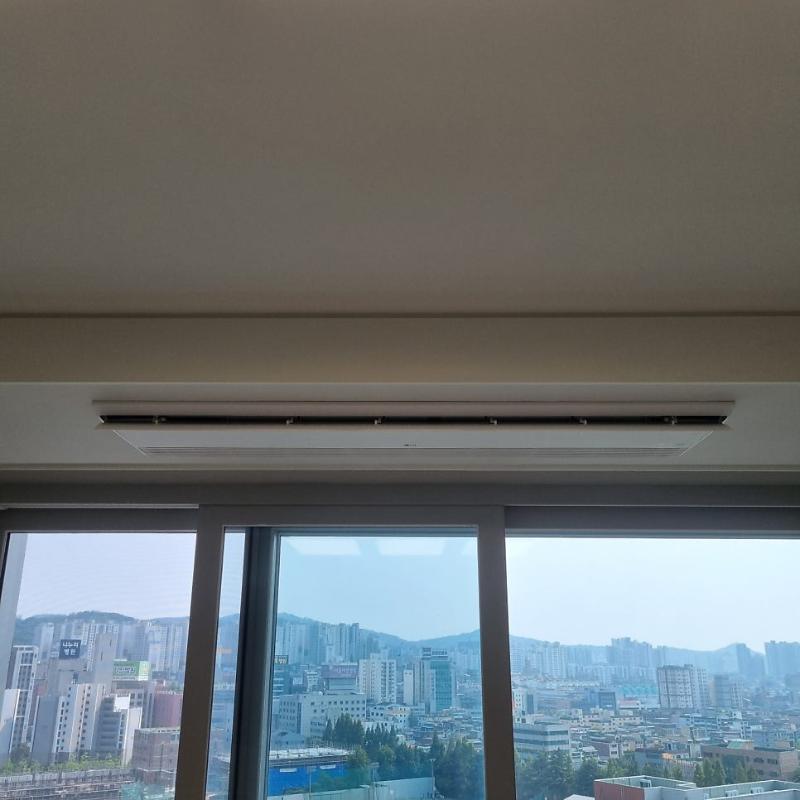

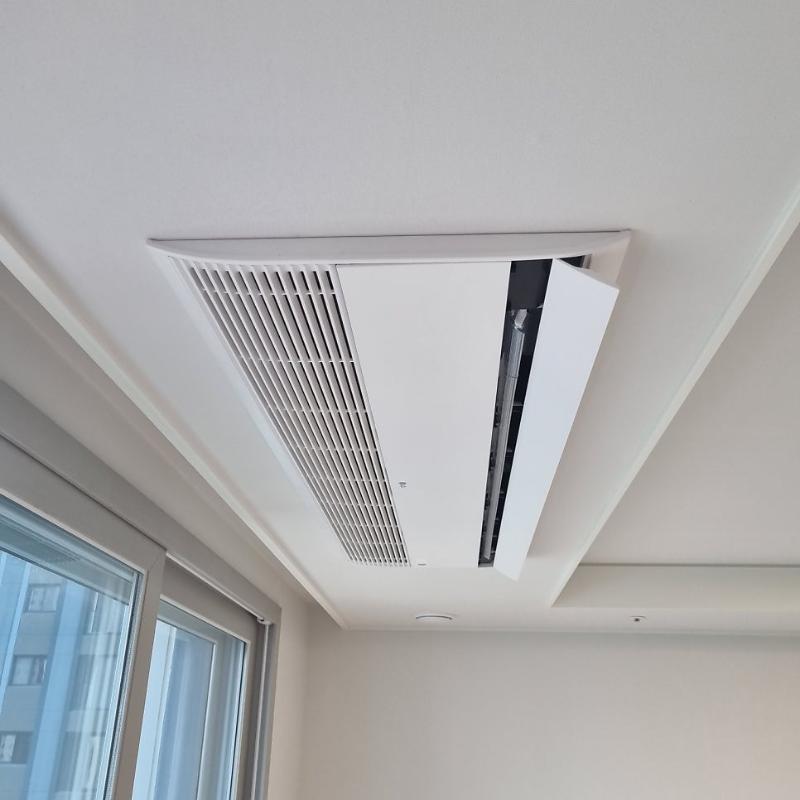

천장에 설치된 공기 순환기와 창호가 함께 보이는 모습입니다. 천장에서 아래로 냉기를 보내는 방식은 내부 기온을 빠르게 낮추는 특성이 있습니다.

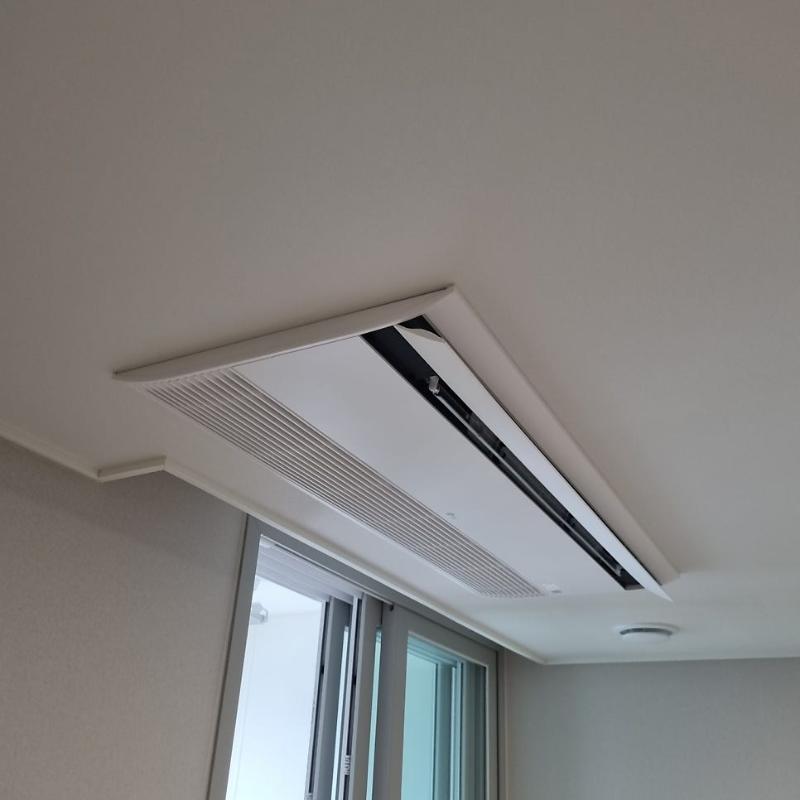

천장 장치와 창문이 보이는 실내 모습입니다. 실외기 한 대로 거실과 방 전체를 관리할 수 있도록 배관 라인을 효율적으로 설계했습니다.

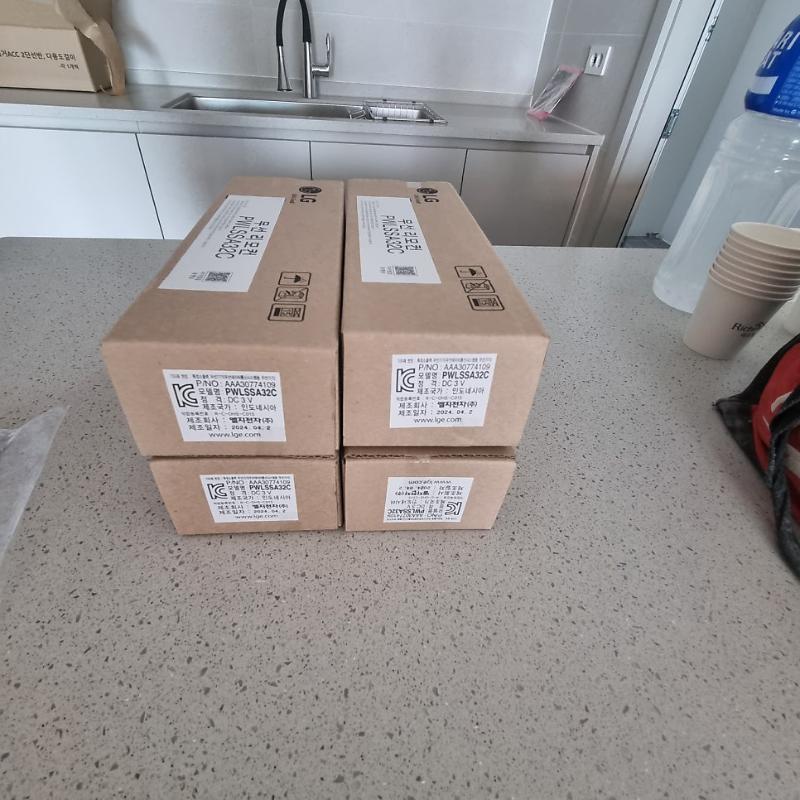

주방 상판 위에 4개의 박스가 놓여 있고 수전이 보이는 모습입니다. 주방 공간 역시 도면을 바탕으로 실내기 위치를 계획하여 간섭 없이 시공했습니다.

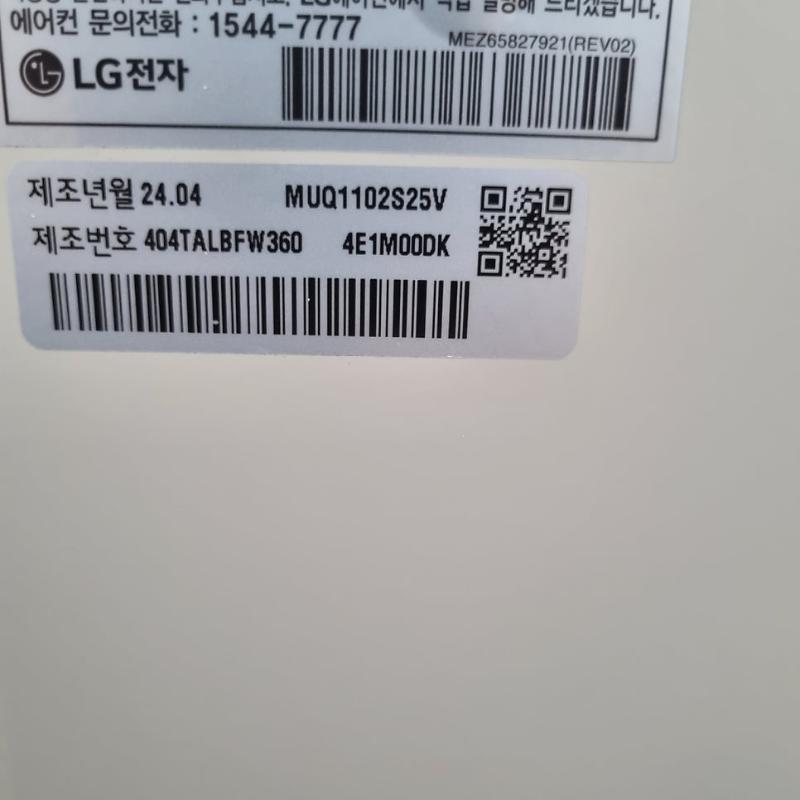

LG 전자 제품의 라벨과 QR 코드가 부착된 디테일 사진입니다. 정품 자재 사용 여부를 확인하고 제품 고유 번호를 기록하여 사후 관리가 가능하도록 했습니다.

신축 아파트의 경우 도면을 분석해 실내기와 실외기의 위치를 정하고, 특히 실외기실의 뜨거운 공기가 내부로 유입되지 않도록 배출 방향을 잡는 것이 핵심입니다.

거실과 방 전체에 LG 전자 시스템에어컨을 설치하고 배관 기밀 테스트까지 마친 상태입니다.

LG 전자 제품의 라벨과 QR 코드를 통해 정확한 모델을 확인하고 설치를 진행해 보세요.
