목공 리모델링과 맞물린 천장 배관 설계 | 청주 오송역파라곤센트럴시티2차

청주 오송역파라곤센트럴시티2차 신축 공동구매 건으로 진행된 시스템에어컨 설치 현장입니다. 안녕하세요. 인테리어 목공 작업과 설비 공정을 동시에 진행하여 천장 내부 설계를 효율적으로 잡은 사례입니다.

천장 속 배관 경로를 잡는 일은 눈에 보이지 않아 판단이 어려울 때가 많죠. 어떤 순서로 설비를 배치하고 마감했는지 그 과정을 따라가 볼게요.

천장 마감과 함께 원형 조명과 공기순환기가 배치된 모습입니다. 인테리어 목공 작업이 병행되었기에 천장 내부 공간을 충분히 활용하여 기기들이 돌출 없이 평평하게 안착되었습니다.

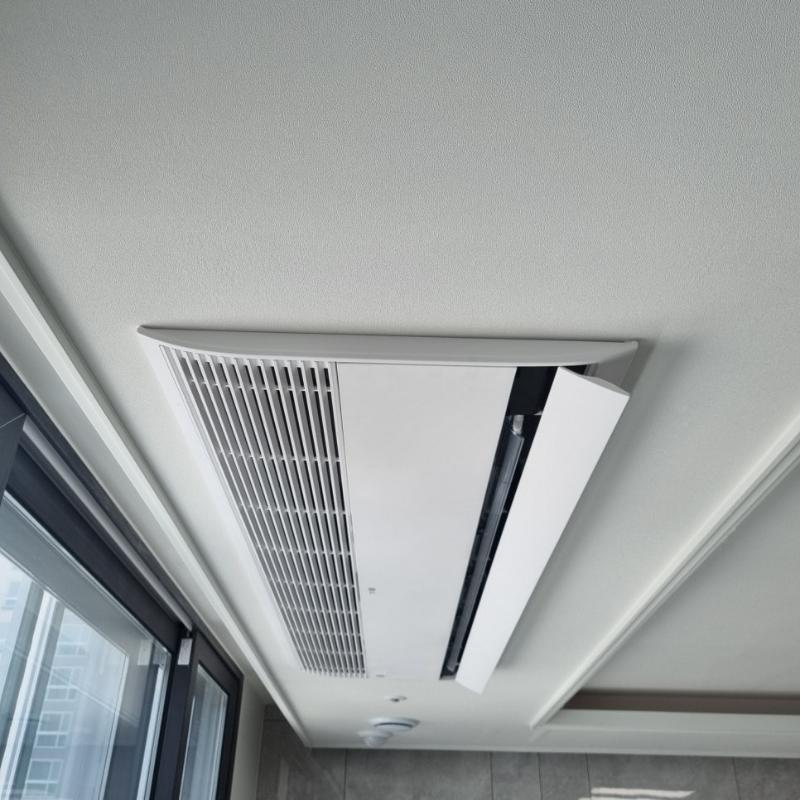

창호 근처 천장에 설치된 흰색 공기 조절 장치입니다. 창틀과 기기 사이의 간격을 적절히 띄워 기류가 실내 전체로 고르게 퍼질 수 있도록 위치를 잡았습니다.

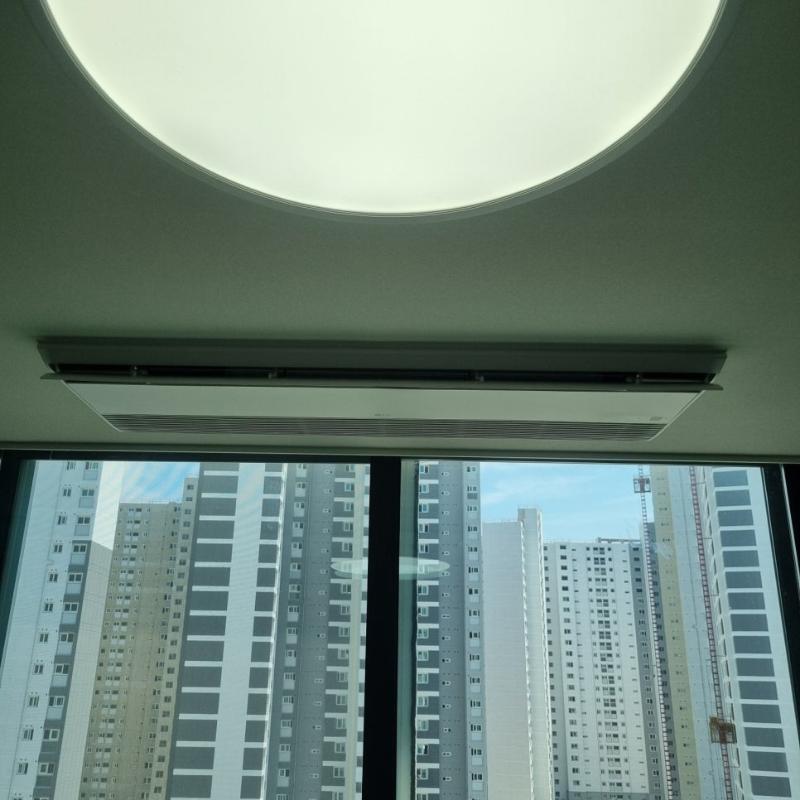

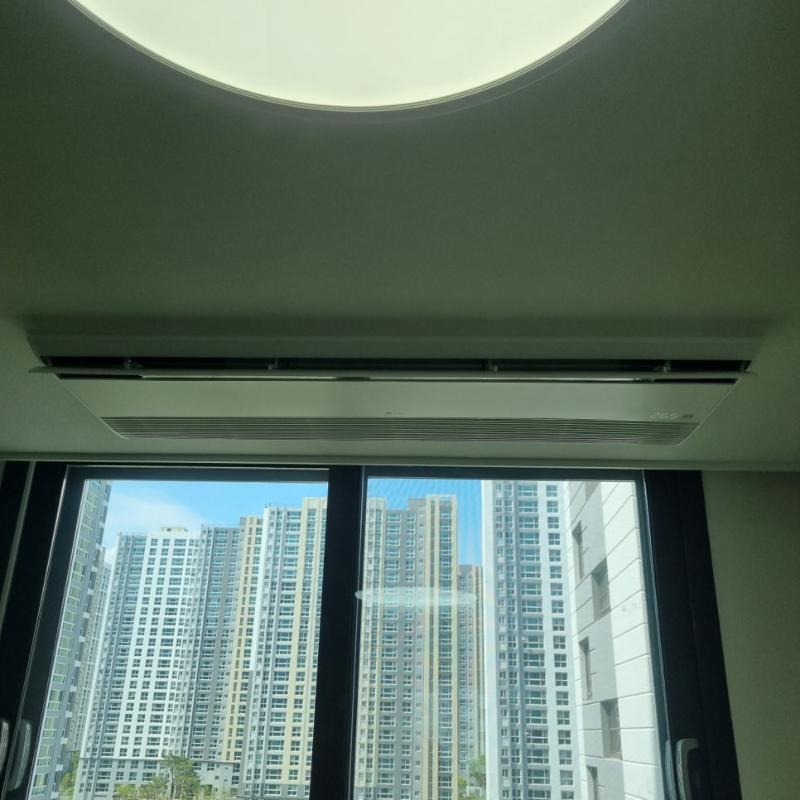

원형 조명과 에어컨이 나란히 배치된 천장 전경입니다. 조명 기구와 에어컨의 중심선을 맞추어 시각적인 정돈함을 주었으며, 창 밖으로 보이는 고층 건물들의 조망을 가리지 않게 설계했습니다.

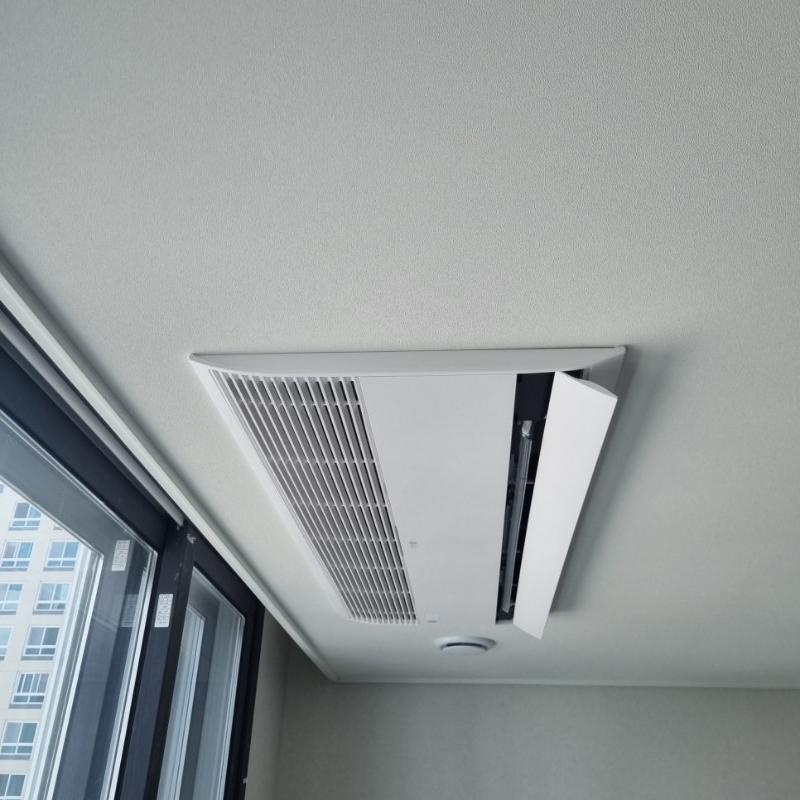

흰색 공기 조화기가 설치된 실내 공간의 모습입니다.

그런데 기기 설치보다 더 중요한 것은 천장 속에 숨겨진 배관의 정밀함입니다.

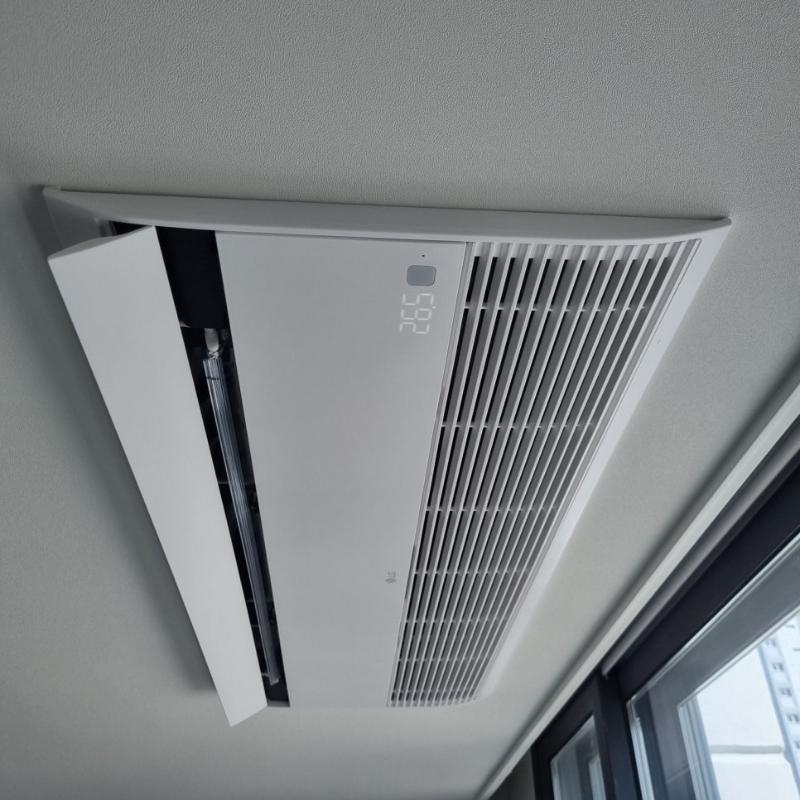

설치된 기기의 디스플레이에 26℃가 표시되어 있으며, 내부 구조를 확인하기 위해 문을 열어둔 상태입니다. 배관 연결 부위가 꺾임 없이 매끄럽게 진입해야 기류 저항이 생기지 않습니다.

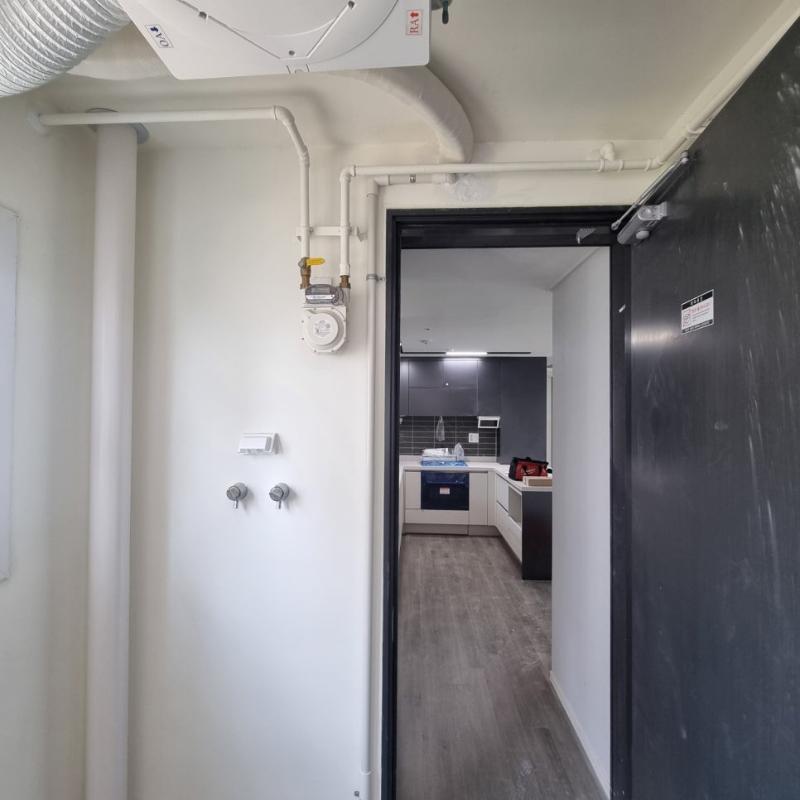

복도 벽면을 따라 흰색 배관이 지나가는 모습입니다. 배관이 외부로 노출되지 않도록 벽체 내부에 밀착시켜 고정했으며, 주방으로 이어지는 경로를 최단 거리로 설정해 효율을 높였습니다.

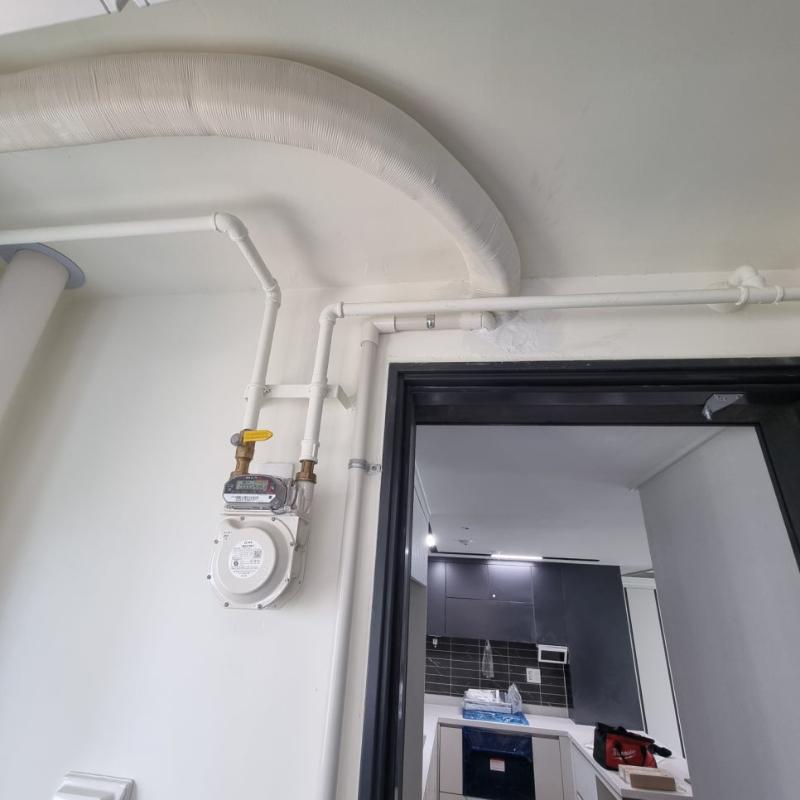

벽면에 설치된 가스 계량기와 백색 배관이 보입니다. 가스 라인과 에어컨 배관이 서로 간섭을 일으키지 않도록 곡선형으로 경로를 우회시켜 안전 거리를 확보했습니다.

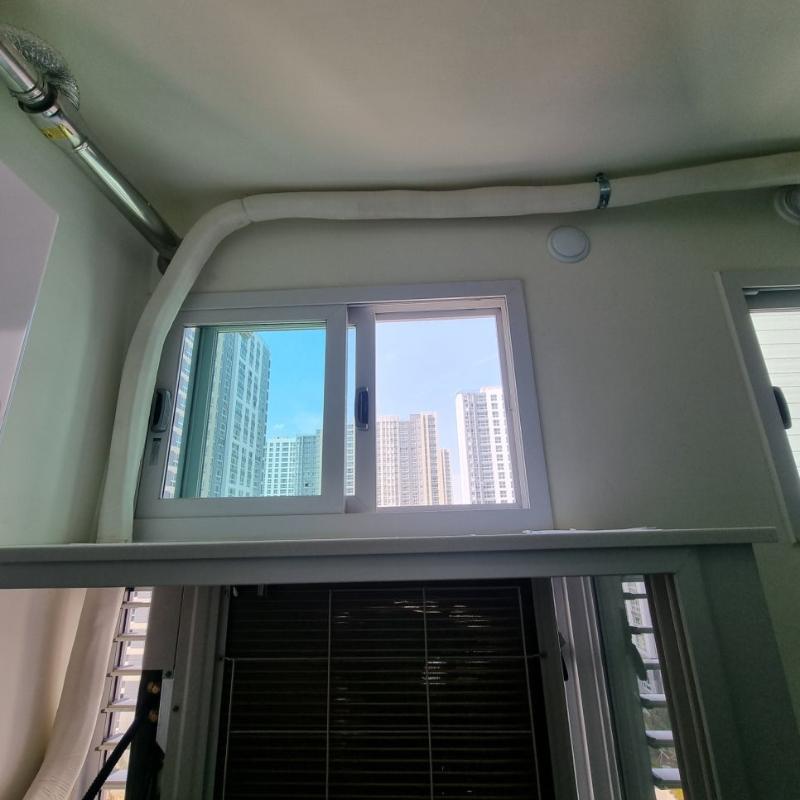

천장에 부착된 금속 배관과 흰색 배관의 모습입니다. 배관을 천장 슬래브에 단단히 고정하여 시간이 지나도 처짐 현상이 발생하지 않도록 조치했습니다.

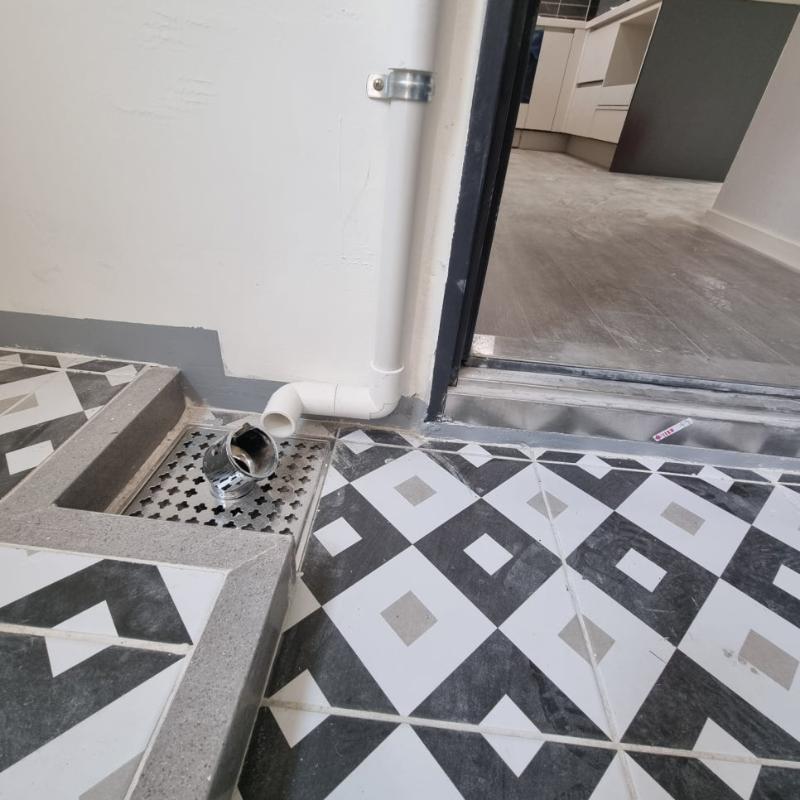

슬라이딩 도어의 레일 구조와 하부 패널이 보입니다. 도어 프레임과 천장 마감선이 만나는 지점에 배관이 지나가므로, 문 작동에 간섭이 없도록 치수를 정밀하게 계산했습니다.

전기 작업 역시 설비만큼이나 세심한 주의가 필요합니다.

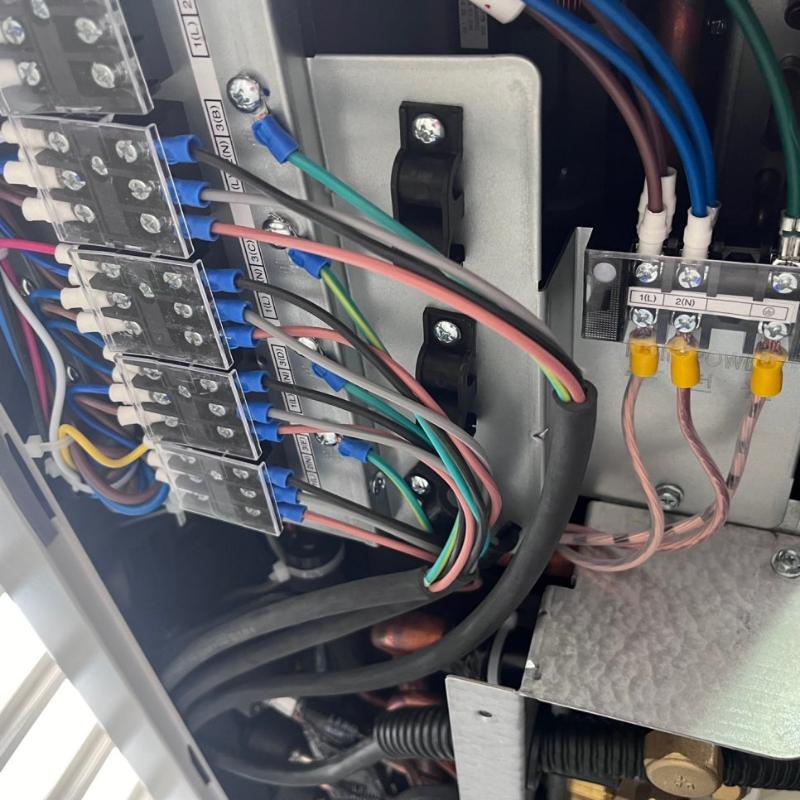

전기 박스 내부에서 전선들이 접점으로 연결된 상태입니다. 과전류로 인한 화재 위험을 방지하기 위해 전용 차단기를 설치하고, 배선이 엉키지 않게 정리하여 유지보수가 쉽도록 했습니다.

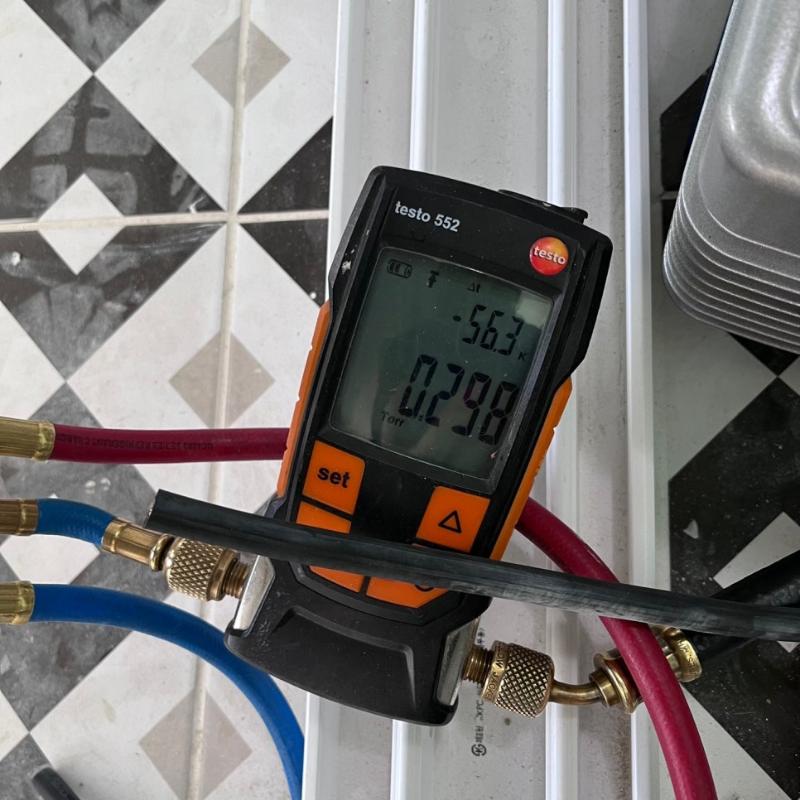

테스토 552 측정기와 붉은색, 파란색 호스가 연결되어 수치를 확인하는 과정입니다. 냉매 압력을 정확히 측정하여 부족하거나 과한 부분이 없도록 맞추는 단계입니다.

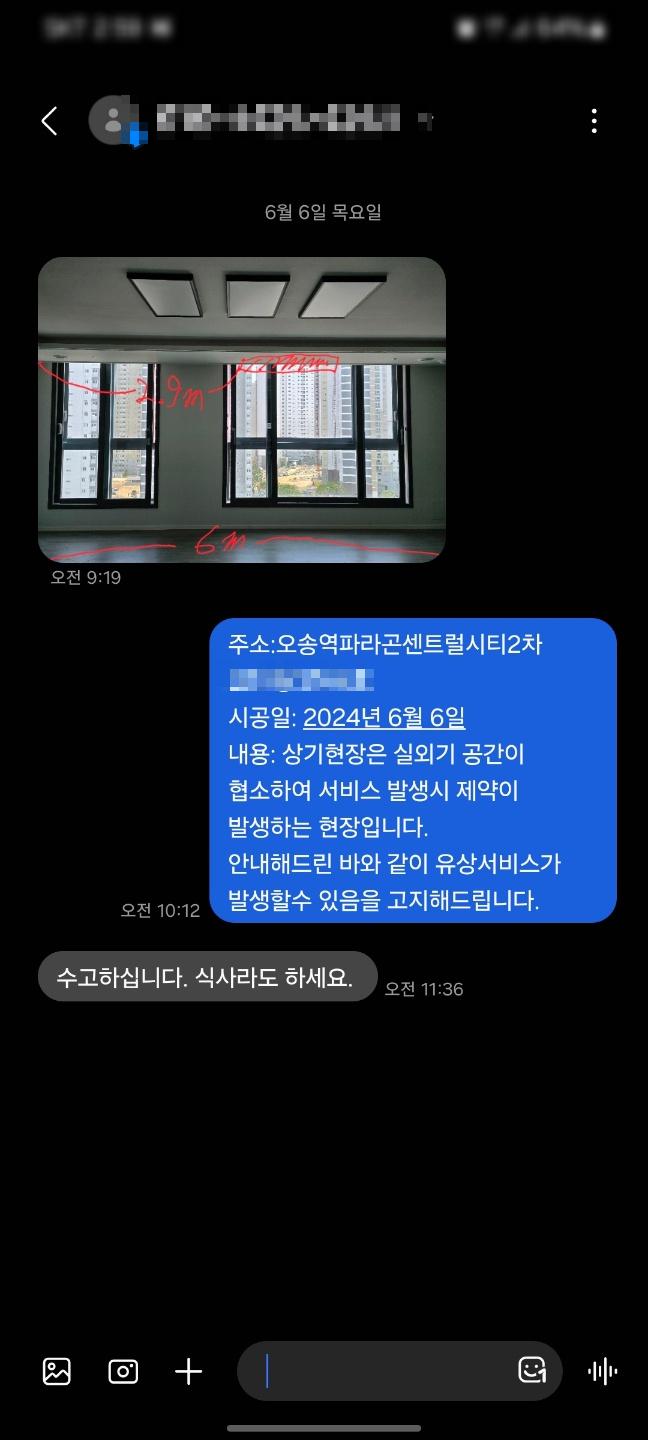

창문 사이 2.9m, 창문 아래 6m의 길이가 빨간 선으로 표시된 설계 확인 샷입니다. 실제 실측 수치를 바탕으로 실외기 방향과 실내기 연결 경로를 확정하여 뜨거운 공기가 실내로 유입되는 변수를 차단했습니다.

신축 공동구매 건인 만큼 도면 공유를 통해 실외기 위치와 배관 경로를 사전에 협의하는 것이 중요합니다. 특히 목공 리모델링을 함께 한다면 천장 높이와 배관 직경을 미리 계산해 두어야 마감 후 단차가 생기지 않습니다.

청주 오송역파라곤센트럴시티2차 현장은 인테리어 목공과 시스템에어컨 설치를 통합 진행하여 천장 배관과 전기 차단기 작업까지 마무리를 지었습니다.

실외기 방향 설정과 테스토 552를 활용한 정밀 측정값까지 꼼꼼히 확인해 보세요.
