천장 타공 오차와 냉매 보충량이 결정하는 시스템에어컨의 완성도 | 남산센트럴자이

서울 중구 남산센트럴자이 아파트의 리모델링 과정 중 시스템에어컨을 설치한 현장입니다. 안녕하세요. 목공 작업이 포함된 전체 인테리어 공사와 병행하여 천장 내부 설비를 진행한 사례입니다.

천장 속 배관 경로를 잡는 일은 눈에 보이지 않아 판단이 어려울 때가 많죠. 어떤 순서로 설비를 배치하고 마감했는지 그 과정을 따라가 볼게요.

창호 주변의 구조를 먼저 살피며 작업 범위를 설정했습니다. 외부 풍경이 보이는 창틀 주변은 배관이 지나가는 경로와 간섭이 생길 수 있어 세밀한 확인이 필요합니다.

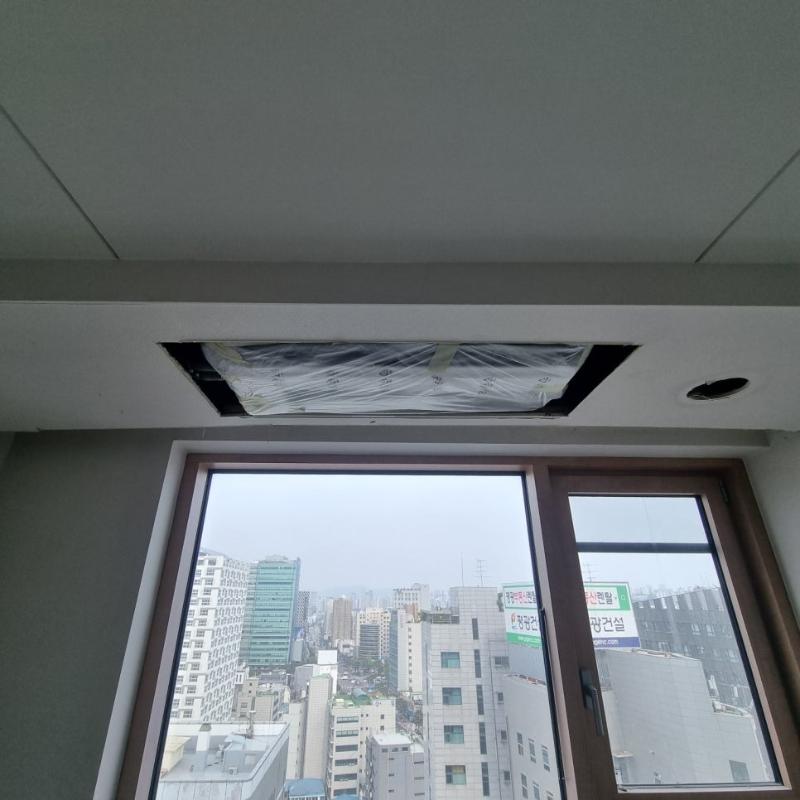

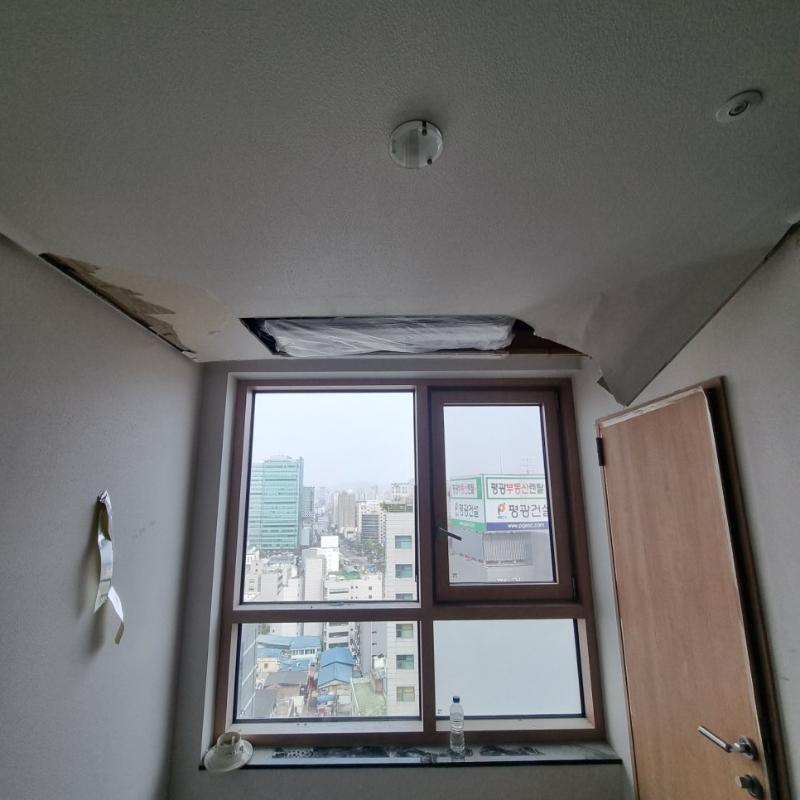

천장 일부를 벗겨내어 내부 상태를 확인하는 과정입니다. 투명 필름으로 보양 작업을 진행하여 공사 중 발생할 수 있는 이물질 유입을 막고 벽면 테이핑으로 경계를 구분했습니다.

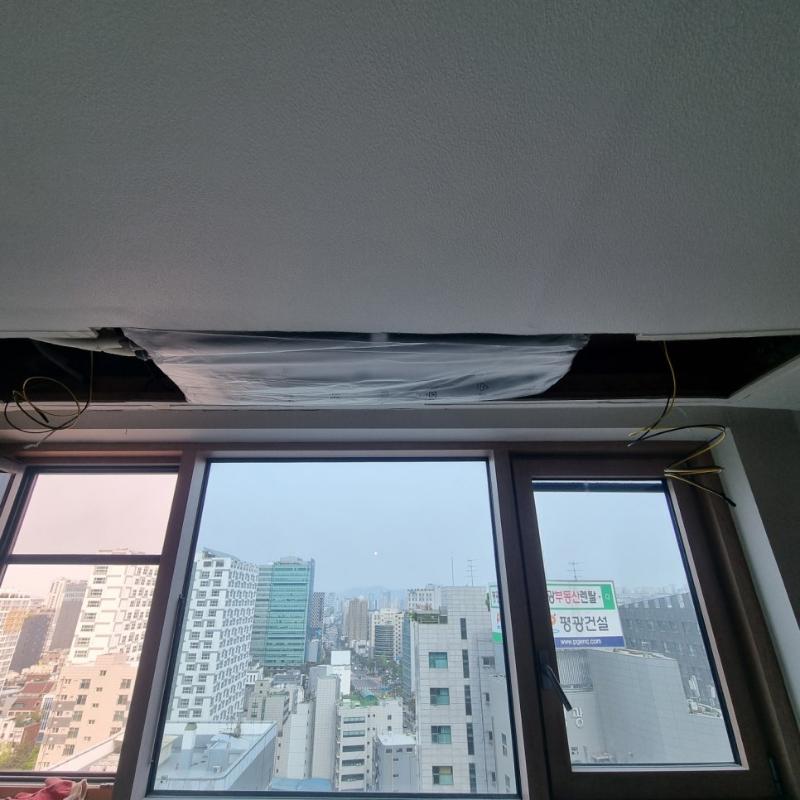

천장 내부로 전선이 노출된 상태에서 배선 경로를 확보했습니다. 실외기부터 실내기까지 연결되는 라인이 엉키지 않도록 배치하는 것이 중요하며, 이는 추후 유지보수 효율과 직결됩니다.

베란다와 인접한 창가 쪽 천장 설비를 진행 중인 모습입니다. 플라스틱 필름으로 덮인 라디에이터 주변으로 배관이 지나가야 하므로, 간섭 없이 설치될 수 있도록 위치를 조정했습니다.

그런데 시스템에어컨은 단순히 기기를 다는 것보다 보이지 않는 전기와 냉매 작업이 더 핵심입니다.

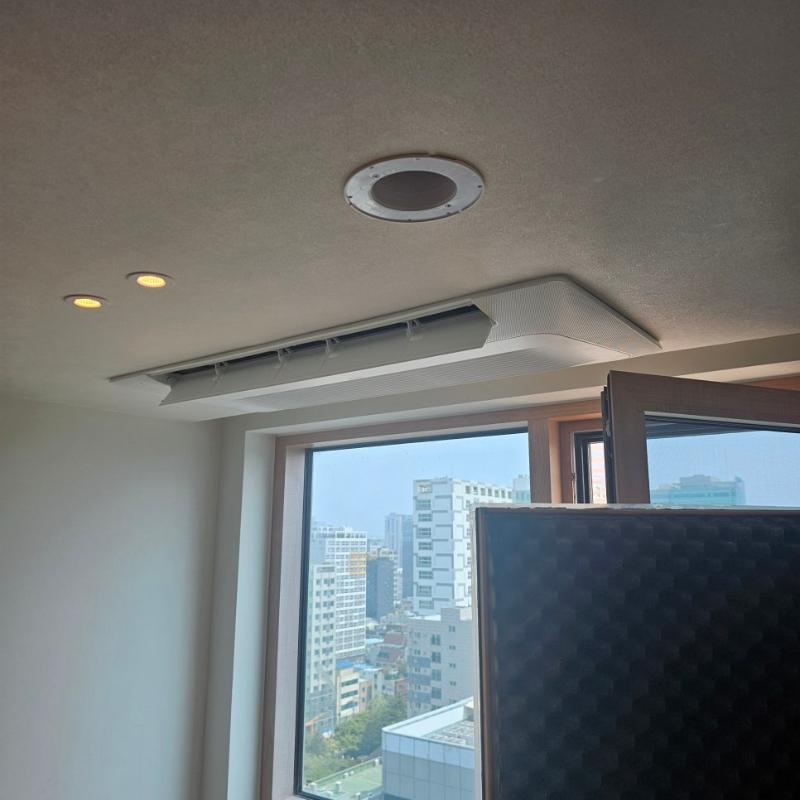

천장에 조명과 공기 순환 장치가 함께 배치된 모습입니다. 실내기 6대를 연결하는 대규모 설치인 만큼, 전력 과부하를 막기 위해 전용 차단기를 설치하여 화재 위험을 방지하는 공정을 거쳤습니다.

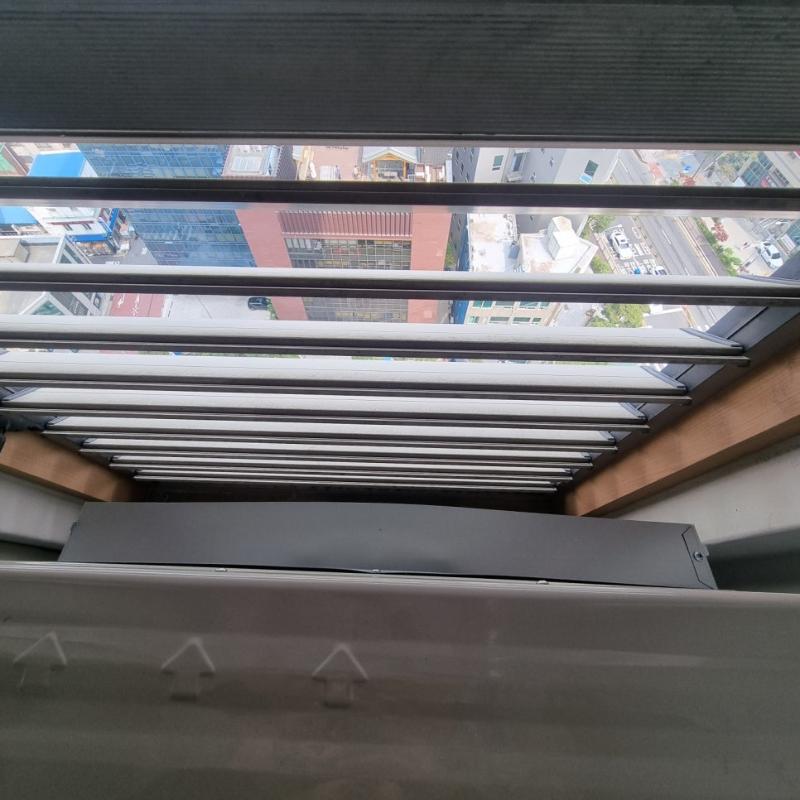

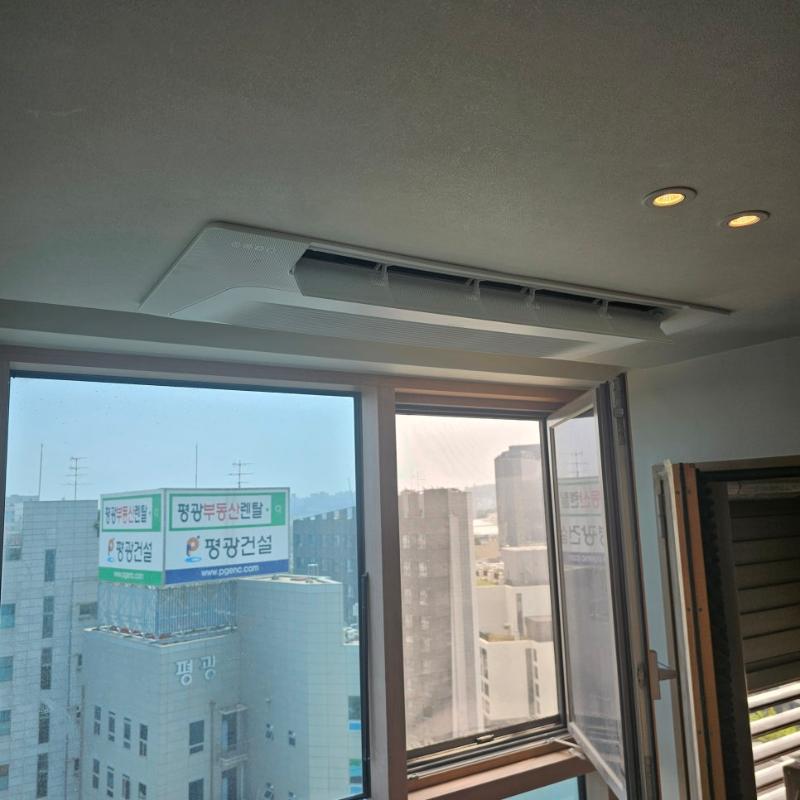

창호 근처 천장에 라디에이터와 조명이 설치되어 있습니다. 실외기 방향을 잘못 설정하면 열기가 내부로 유입될 수 있어, 외부 배출 방향을 정확히 맞추어 배치했습니다.

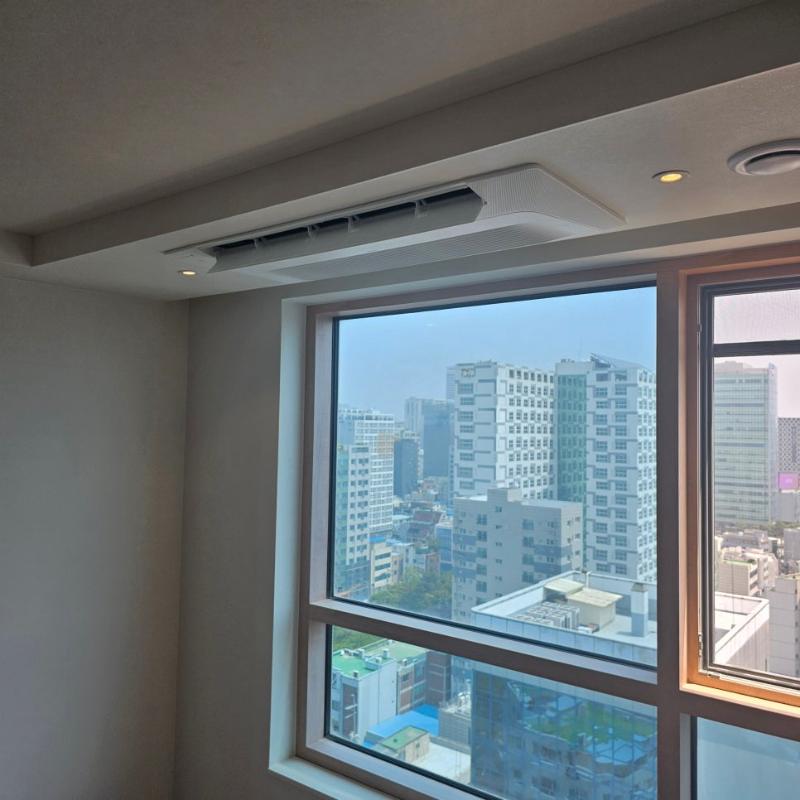

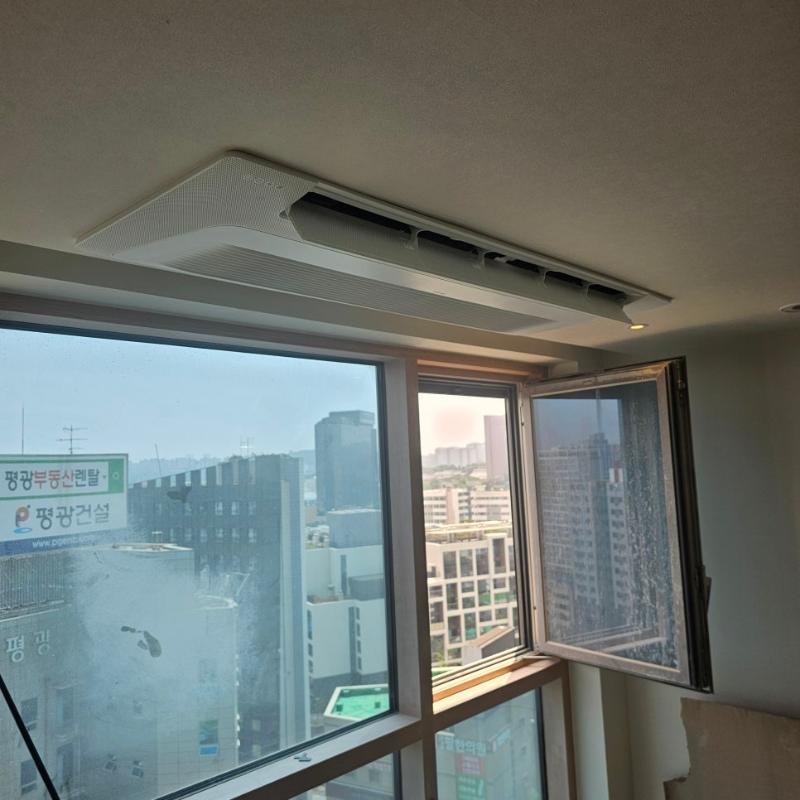

공기 순환기가 설치된 천장 마감 상태입니다. 총 6대의 실내기가 고르게 작동하려면 매뉴얼에 정해진 용량만큼 냉매를 충분히 보충해야 하며, 배관 연결부의 누설 여부를 철저히 단속했습니다.

큰 유리창과 맞닿은 천장 영역에 조명과 순환 장치가 자리 잡았습니다. 천장 타공 시 구멍이 너무 크면 기기가 추락할 위험이 있고, 너무 좁으면 설치 시간이 과하게 소요되므로 정확한 재단이 필수적입니다.

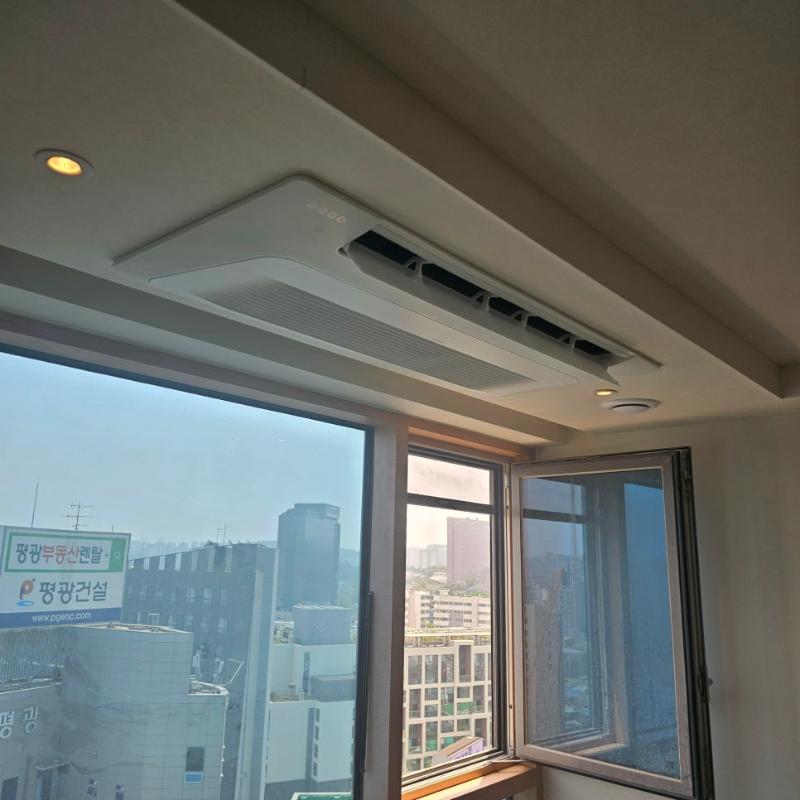

천장에 매립된 에어컨과 창문이 보이는 모습입니다. 정확한 치수로 타공한 후 기기를 고정하고, 여러 번의 확인 과정을 통해 고정 상태의 이상 유무를 점검했습니다.

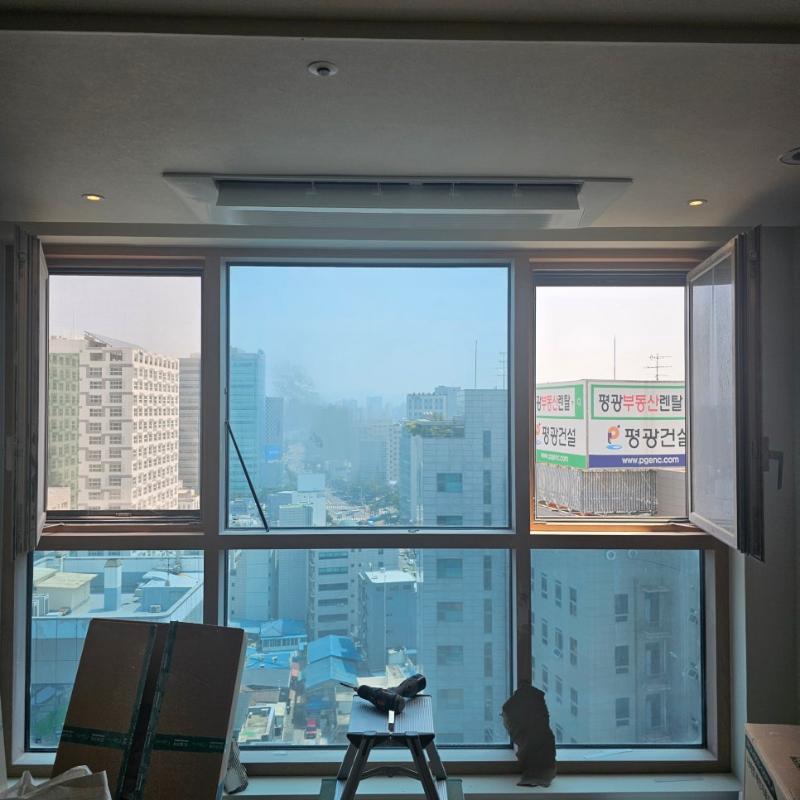

창틀 내부의 흰색 라인을 따라 시공을 이어가는 과정입니다. 창문 아래에 자재와 스탠드를 배치하여 작업 효율을 높였으며, 외부 광고판이 보이는 창호 쪽 마감선을 정리했습니다.

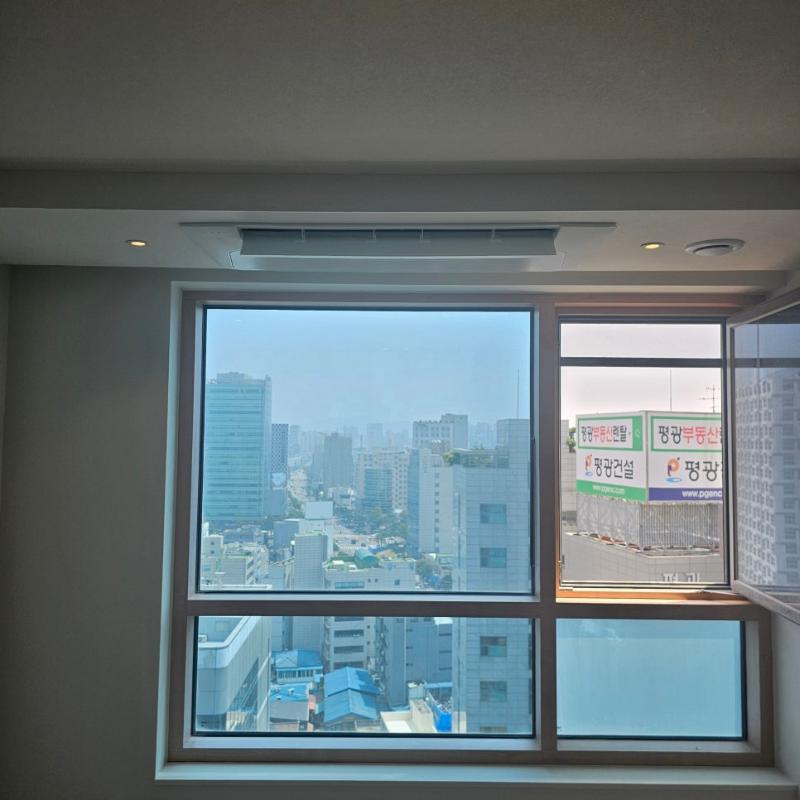

회색 톤의 벽면과 천장 조명, 공기 순환 장치가 설치된 상태입니다. 냉방뿐만 아니라 난방 기능까지 포함된 제품으로, 온습도 제어 기능과 인체 감지 센서가 적용된 모델을 설치했습니다.

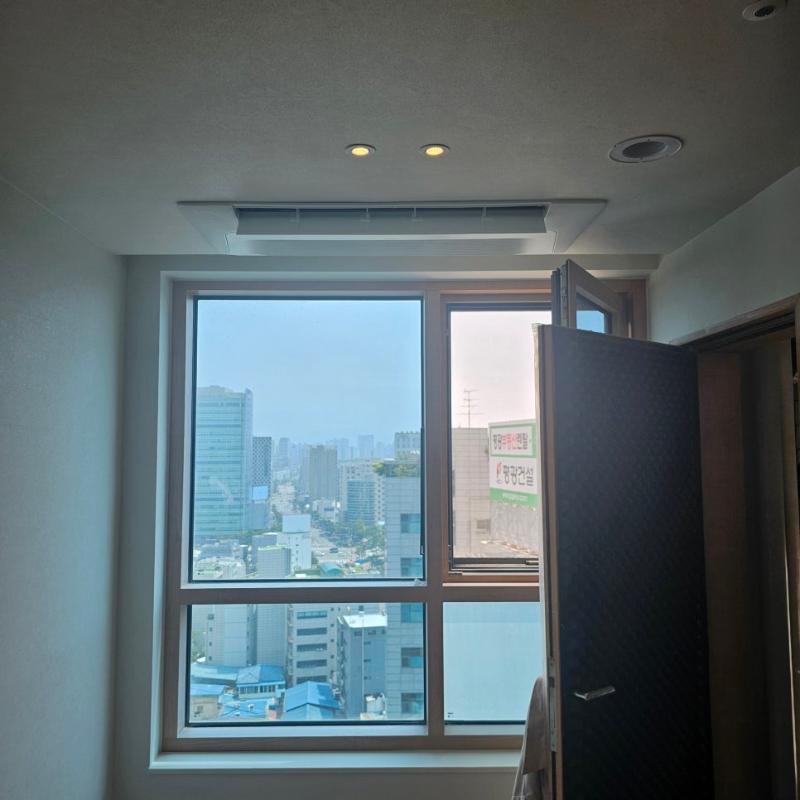

천장 조명과 순환기, 그리고 창호가 함께 보이는 최종 시공 단계입니다. 각 방에서 가동했을 때 찬바람이 동일하게 나오는 것을 확인하며 설비 공정을 마무리했습니다.

리모델링 시 목공 작업 전 도면을 공유하여 천장 높이와 배관 경로를 미리 협의하는 것이 중요합니다. 특히 실내기 6대 분량의 냉매 보충량과 전용 차단기 설치 여부를 미리 체크하시길 권합니다.

서울 중구 남산센트럴자이 현장은 실내기 6대 설치와 전용 차단기 구성, 냉매 보충까지 마친 상태입니다. 각 방의 냉난방 가동 상태를 확인하며 작업을 마쳤습니다.

실내기 6대 연결을 위한 충분한 냉매 보충과 전용 차단기 설치 여부를 꼭 확인해 보세요.
