수원 영통 힐스테이트 아파트에서 천장 매립형 에어컨을 설치한 현장입니다. 안녕하세요. 입주 전 하루 만에 모든 공정을 마쳐야 하는 조건이었기에 관리사무소 신고와 공고문을 게시한 뒤 작업을 시작했습니다.

천장 속 배관 작업은 한 번 닫으면 수정이 어렵기에 초기 설계가 중요합니다. 어디서부터 손대야 할지 막막할 때가 있죠. 어떤 순서로 배관을 잡고 마감했는지 짚어볼게요.

흰색 벽면과 갈색 타일 바닥이 보이는 공간에 공기순환기와 배관이 설치되었습니다. 천장 매립형은 가구 배치에 제약을 주지 않는다는 점이 특징입니다. 배관이 지나가는 경로를 미리 설정해 벽면 마감과 간섭이 없도록 배치했습니다.

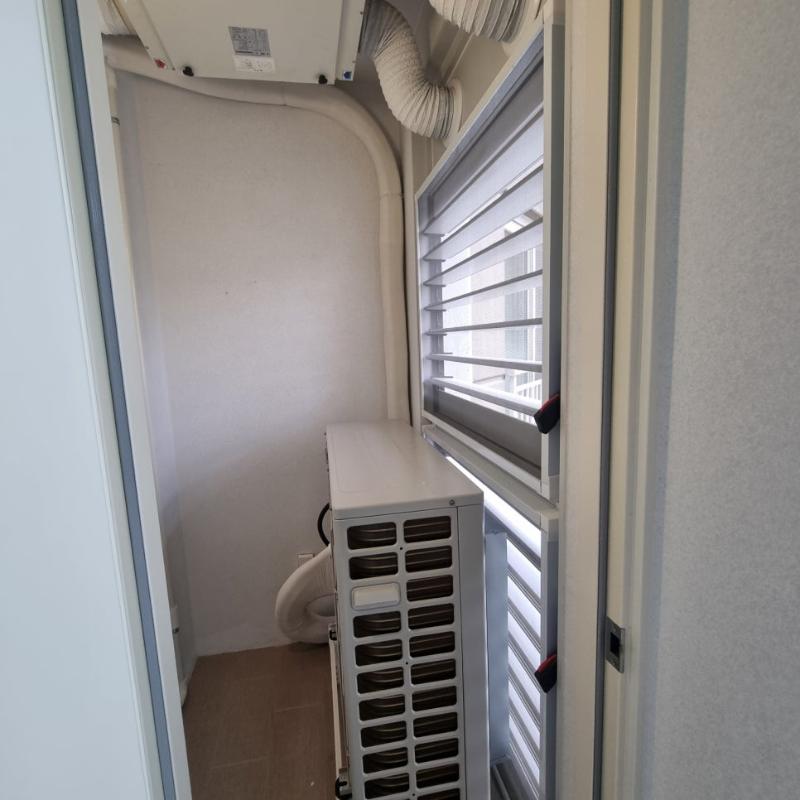

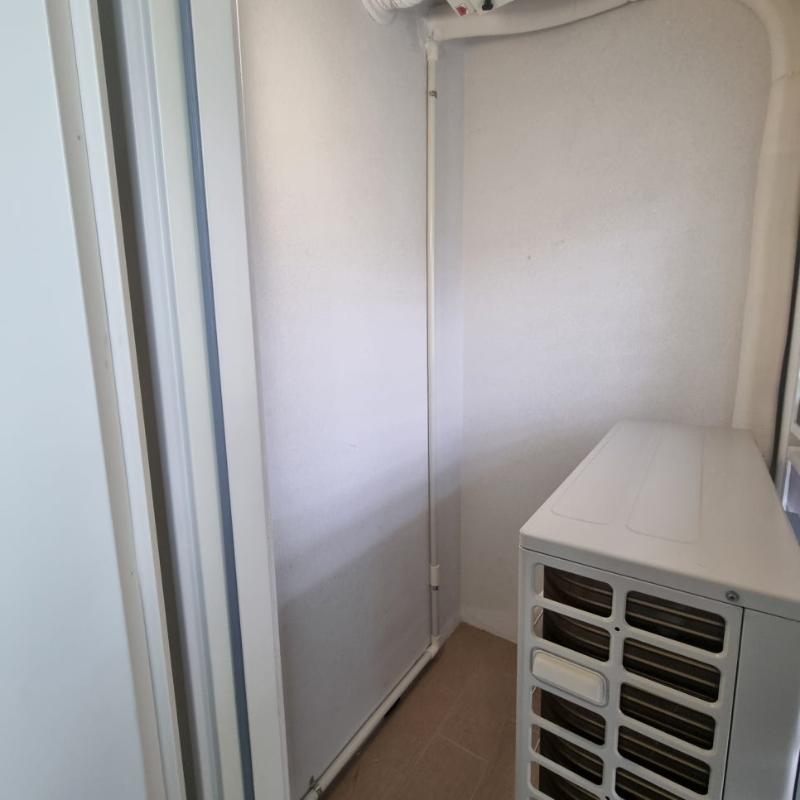

좁은 공간의 흰 벽면을 따라 배관과 공기청정기가 나란히 설치된 모습입니다. 좁은 구역일수록 배관의 꺾임 각도를 세밀하게 조정해야 합니다. 그래야 냉매 흐름에 저항이 생기지 않고 효율적으로 작동합니다.

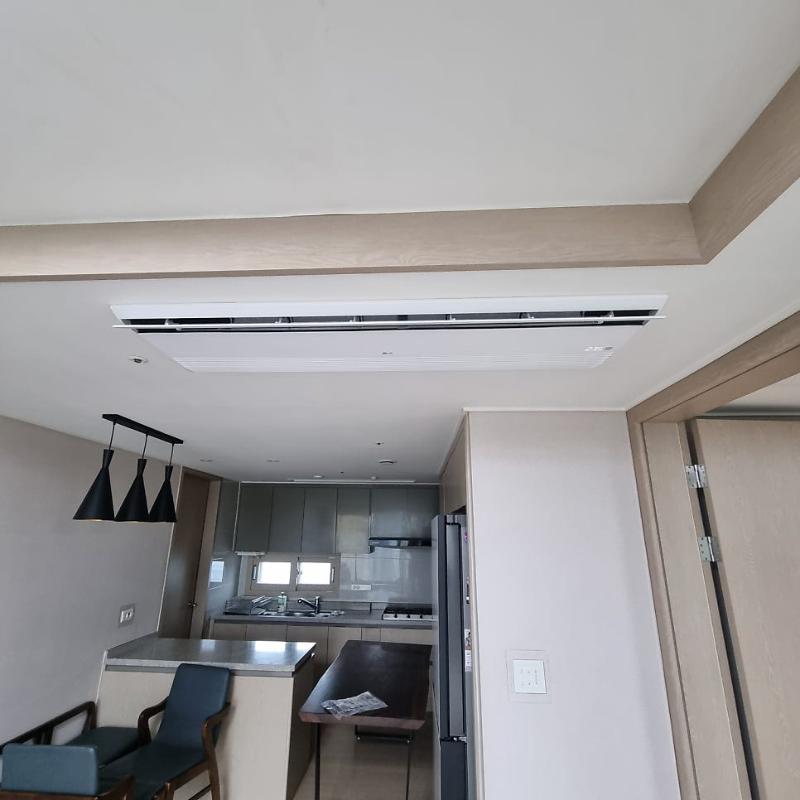

주방 상판과 냉장고, 식탁이 놓인 거실 통합 공간 천장에 에어컨이 매립되었습니다. 거실과 주방처럼 넓은 공용 공간은 바람이 닿지 않는 사각지대가 생기기 쉽습니다. 이를 방지하기 위해 기류 방향을 고려해 위치를 잡았습니다.

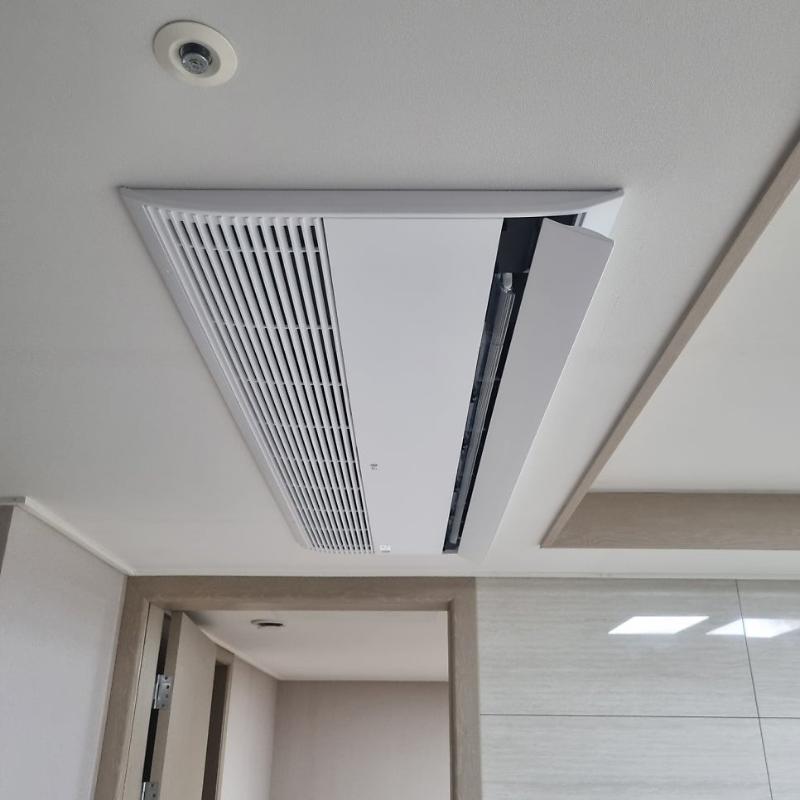

천장 마감 표면에 밀착된 흰색 공기 순환기의 상단부입니다. 기기 본체와 천장 면 사이에 단차가 생기면 시각적으로 도드라져 보입니다. 최대한 밀착시켜 천장 라인이 평평하게 유지되도록 고정했습니다.

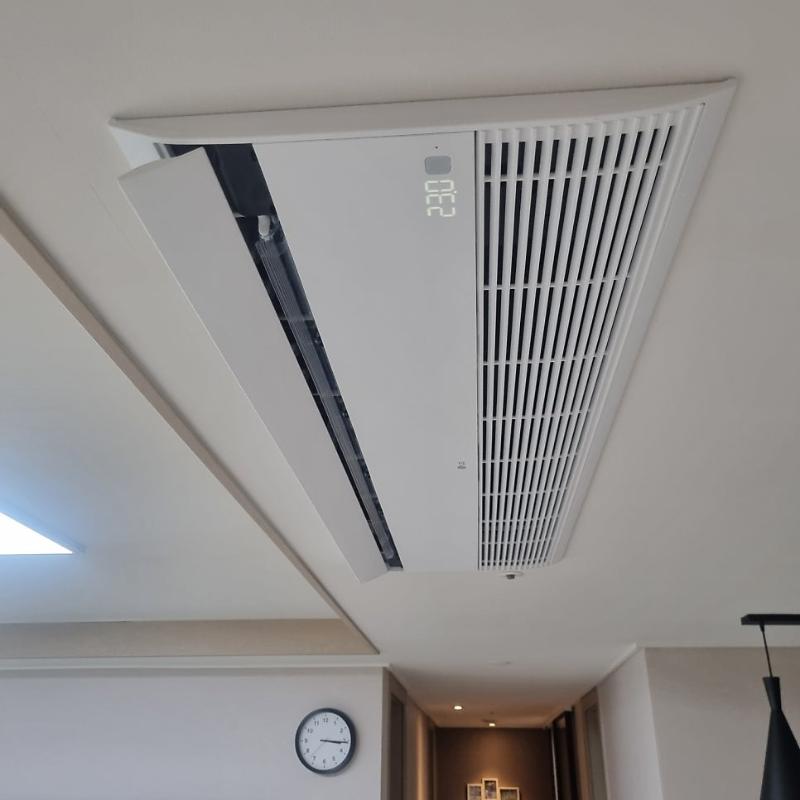

복도 공간 천장에 설치된 공기 조절 장치와 벽면 시계가 보입니다. 복도는 각 방으로 이어지는 통로이기에 배관이 집중되는 구간입니다. 배선 정리부터 배관 연결까지 엉킴 없이 정돈해야 추후 유지보수가 수월합니다.

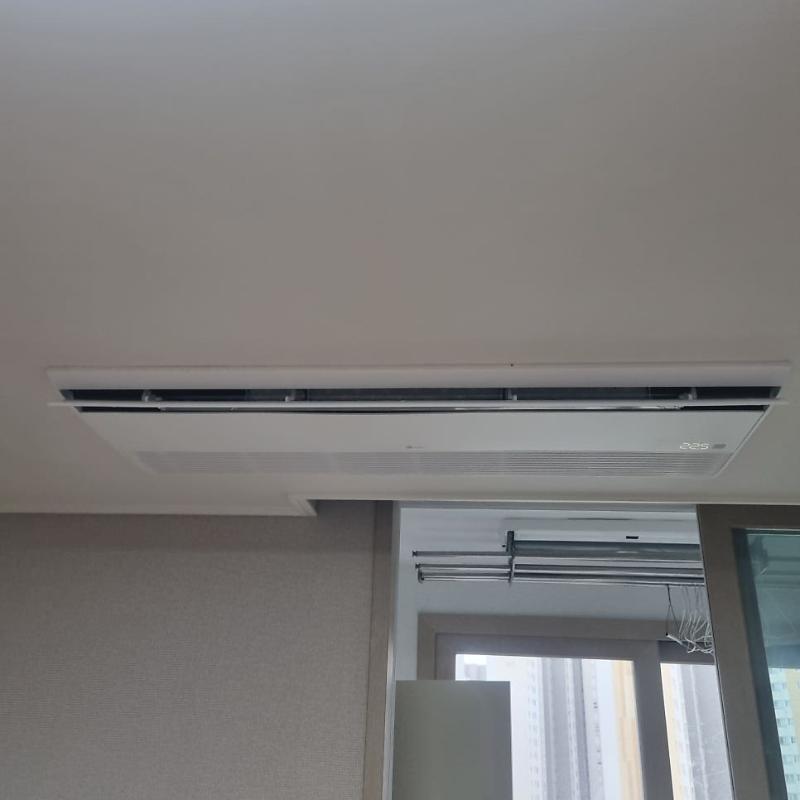

창문 근접한 천장에 에어컨이 설치되었으며 벽면의 텍스처가 드러나 있습니다. 창가 쪽은 외부 온도 영향을 많이 받는 지점입니다. 결로 현상을 방지하기 위해 배관 보온재 마감에 신경을 써야 하는 구간입니다.

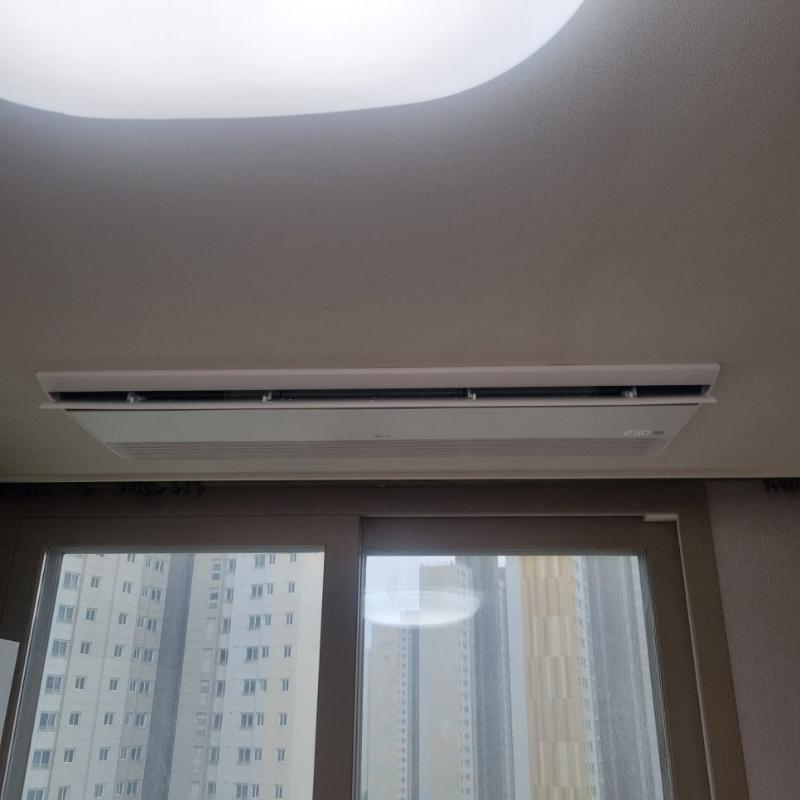

천장 에어컨과 창문이 함께 보이는 실내 전경입니다. 실내기 위치에 따라 바람의 도달 범위가 달라집니다. 거주자가 각 방에서 개별적으로 온도를 조절할 수 있도록 설계된 시스템을 적용했습니다.

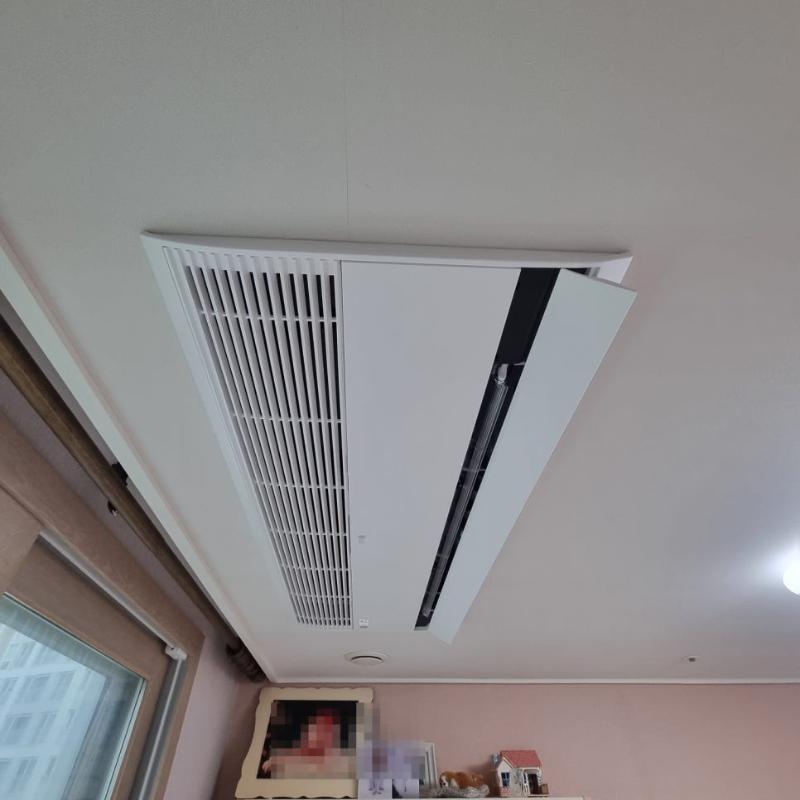

벽면에 사진 프레임과 소품이 놓인 공간의 천장에 공기 순환기가 설치되었습니다. 인테리어 소품과 간섭이 없도록 배치하는 것이 중요합니다. 천장 속에 숨겨진 배관들이 꼬이지 않도록 수평을 맞춰 고정했습니다.

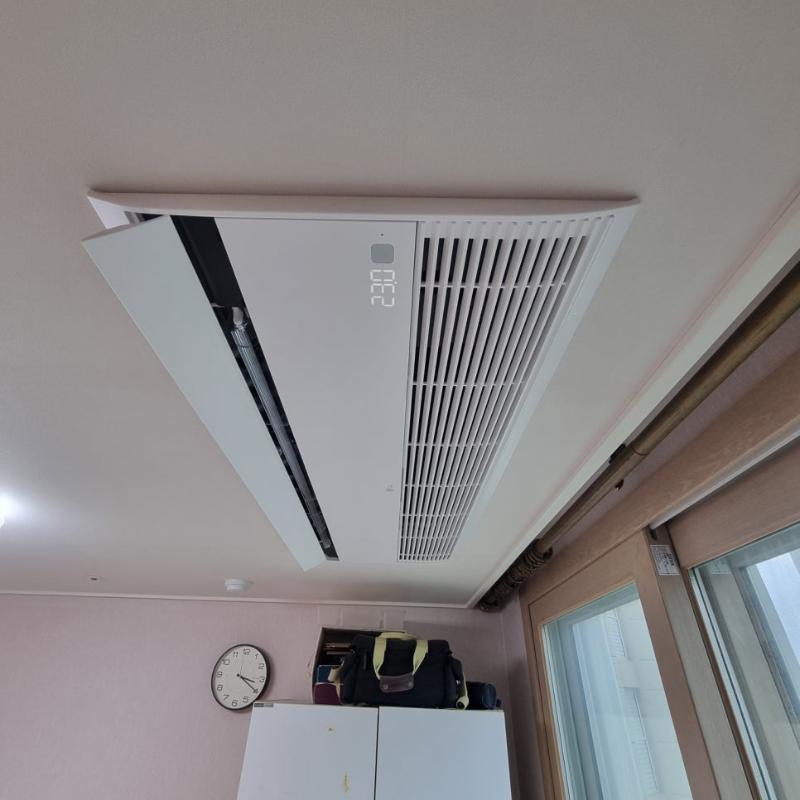

수납장 위 가방과 벽면 시계가 보이는 공간의 천장 에어컨 모습입니다. 실외기 1대에 최대 6대의 실내기를 연결하는 구조에서는 냉매 배분 능력이 핵심입니다. 각 기기에 냉매가 고르게 전달되도록 배관 길이를 최적화했습니다.

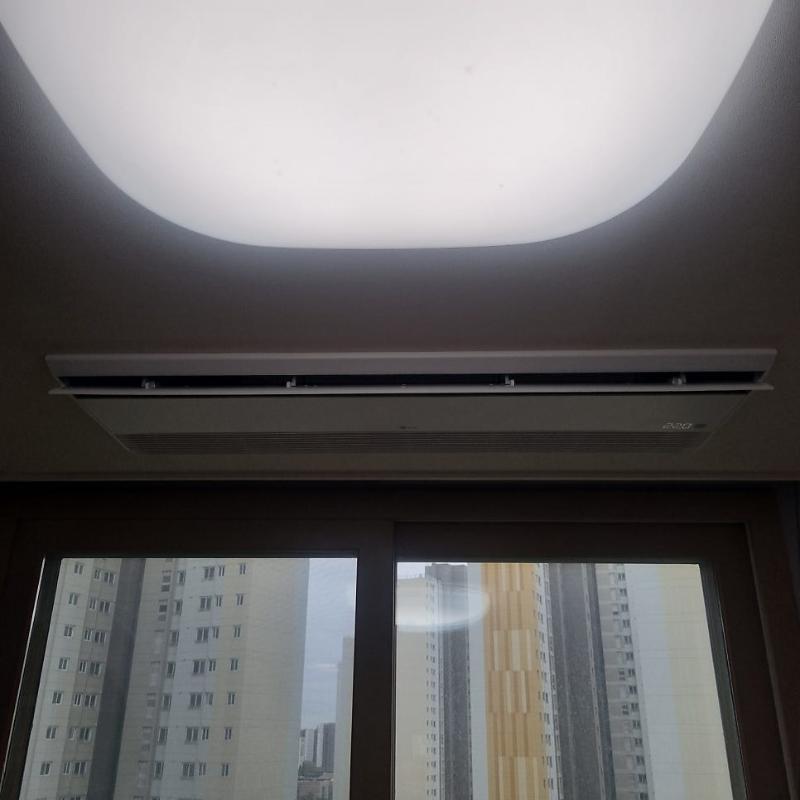

둥근 형광등과 벽면 공기청정기가 설치된 공간에서 창밖 고층 건물이 보입니다. 공기청정 기능이 포함된 제품을 선택하면 별도의 기기를 놓을 공간을 줄일 수 있습니다. 벽면 타공 부위가 겉으로 드러나지 않게 깔끔하게 마감했습니다.

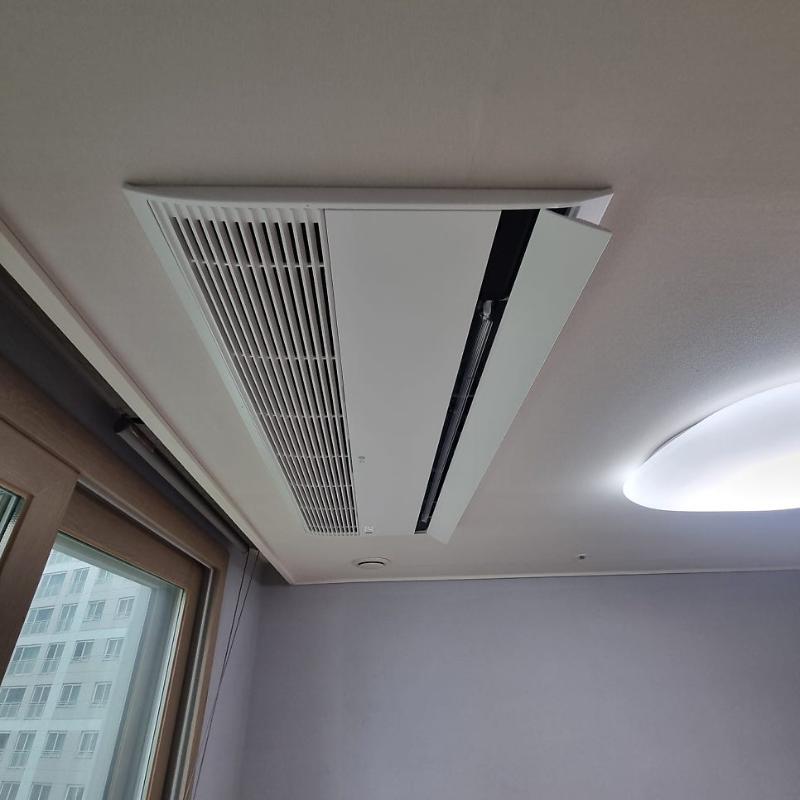

천장에 공기 순환기가 거치된 시공 과정의 모습입니다. 설치 후에는 냉매를 보충하고 압력이 빠지는지 확인하는 기밀 테스트가 필수적입니다. 압력이 누설되면 냉방 효율이 급격히 떨어지므로 이 단계에서 꼼꼼하게 점검했습니다.

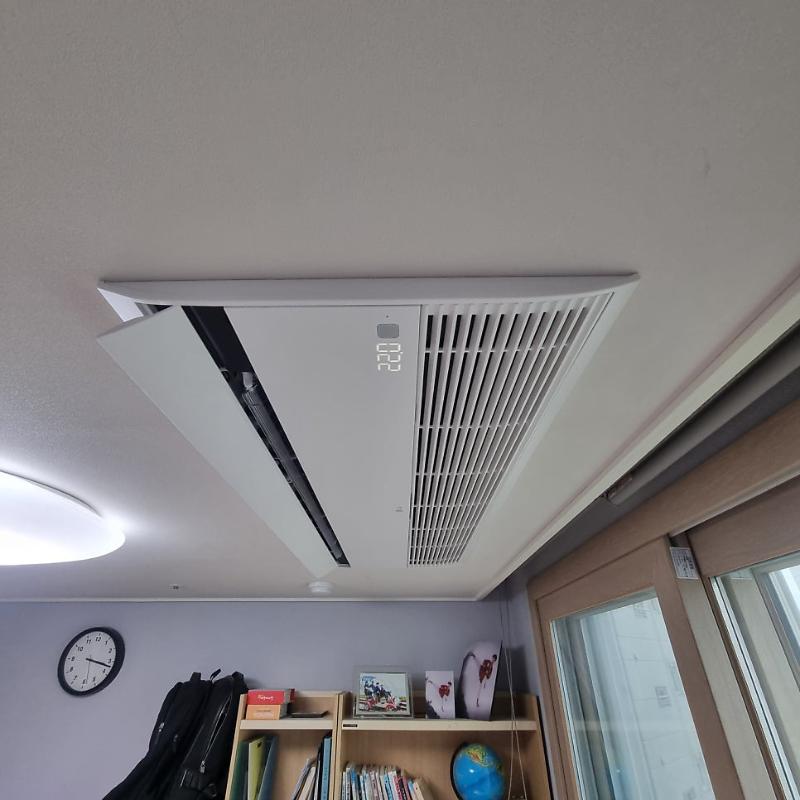

회색 벽면과 서가가 놓인 서재 공간에 에어컨이 설치되는 과정입니다. 응축수를 배출하는 드레인 배관은 하수구로 바로 연결되어야 합니다. 배관 기울기가 맞지 않아 물이 고이면 곰팡이의 원인이 되기에 구배를 정확히 잡았습니다.

실외기 설치 시에는 반드시 지정된 별도 공간의 방향을 확인해야 합니다. 방향을 반대로 설치하면 실외기 열기가 집 안으로 유입되는 문제가 발생하기 때문입니다. 이번 현장은 실외기 위치와 배출 방향을 정확히 맞추어 작업을 마쳤습니다.

실외기 1대로 최대 6대의 실내기를 연결하고, 드레인 배관을 하수구로 직접 연결해 응축수 처리 공정까지 완료했습니다. 전 과정은 하루 만에 진행되었으며 타공 및 배관 매립 상태를 확인하며 마무리했습니다.

실외기 1대로 실내기 6대까지 연결하는 구성이나 드레인 배관의 하수구 연결 상태를 미리 확인해 보세요.
