래미안 장위동 퍼스트하이 아파트에서 실내기 한 대를 더 추가하는 작업이 진행되었습니다. 안녕하세요. 입주 후 거실 외에 특정 방의 온도 조절이 필요해진 상황에서 기존 설비 조건을 유지하며 시스템에어컨을 증설한 현장입니다.

추가 설치는 단순히 기기를 하나 더 다는 일이 아니라 전원 상태와 배관 경로, 실외기실의 환기 조건이 모두 맞물려야 하는 작업입니다. 원인이 하나로 좁혀지지 않아 판단이 잘 안 서죠. 어떤 순서로 설비를 확인하고 연결했는지 따라가 볼게요.

천장에 공기 조절 장치를 배치하고 창호의 위치를 확인하는 과정입니다. 도심형 아파트는 창가로 들어오는 복사열이 방 온도에 큰 영향을 주기 때문에, 실내기의 위치가 외부 열기를 효율적으로 제어할 수 있는 지점인지 먼저 살폈습니다.

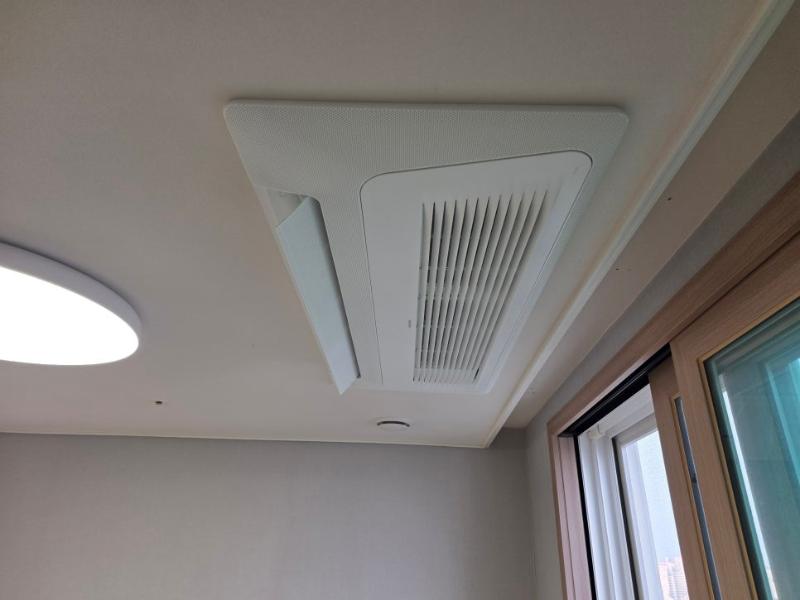

천장형 공기 순환기와 원형 조명이 배치된 모습입니다. 기존 천장 마감 상태를 유지하면서 새로운 기기가 들어갈 자리를 잡아야 하므로, 조명 기구와의 간섭 여부를 세밀하게 확인하며 위치를 조정했습니다.

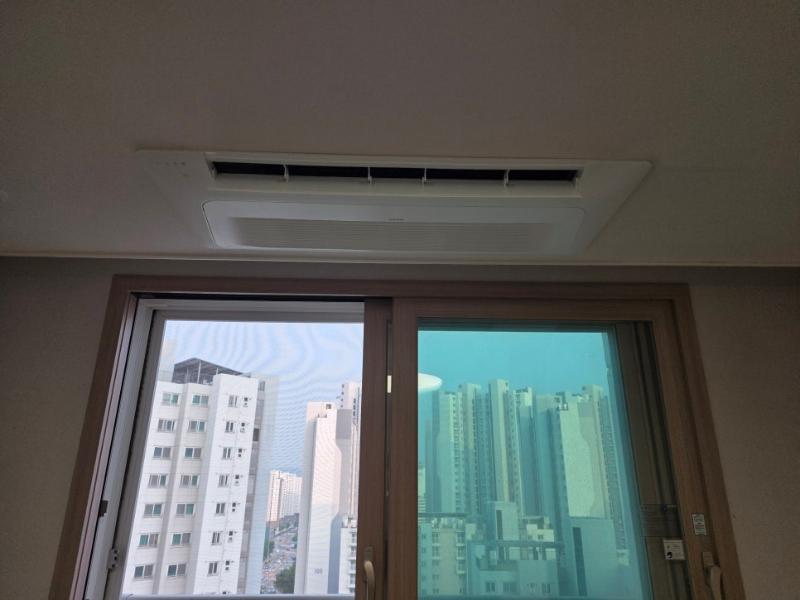

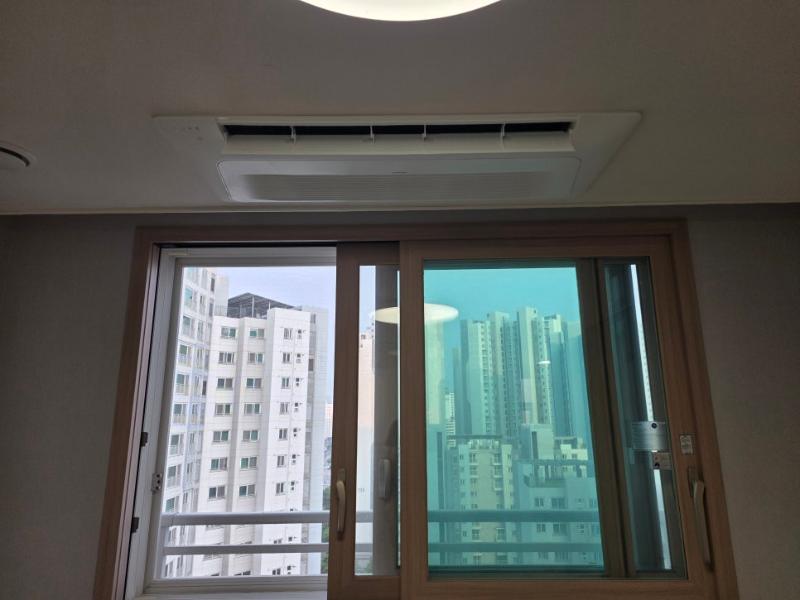

슬라이딩 유리문 너머로 고층 건물이 보이는 창가 쪽 작업 모습입니다. 외부 건물 간격과 창 방향에 따라 실외기실의 환기 조건이 달라지므로, 실내기 설치 전 외부 환경이 냉방 효율에 미칠 변수를 함께 고려했습니다.

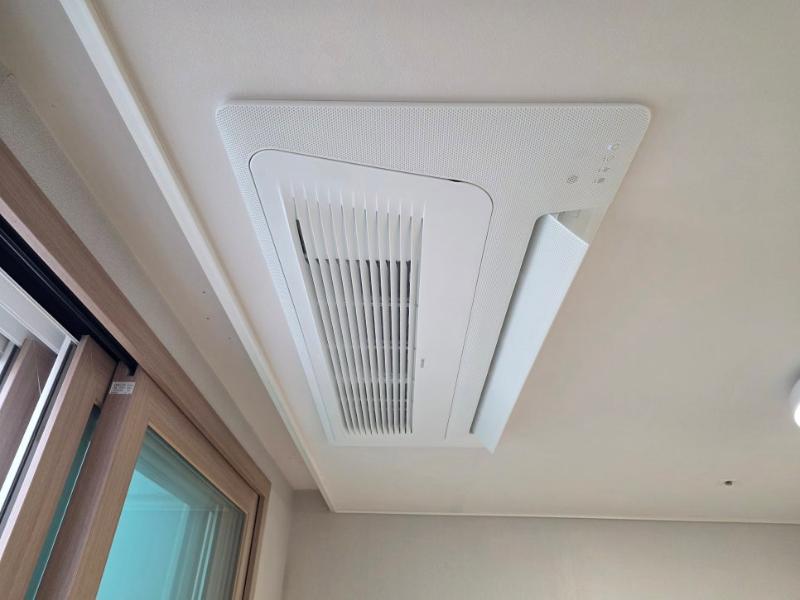

흰색 천장형 공기 조화기와 목재 프레임의 문이 보이는 지점입니다. 기기가 설치될 천장 내부의 공간 확보 상태를 점검하고, 문과의 거리를 두어 바람의 흐름이 방 전체로 고르게 퍼질 수 있도록 배치했습니다.

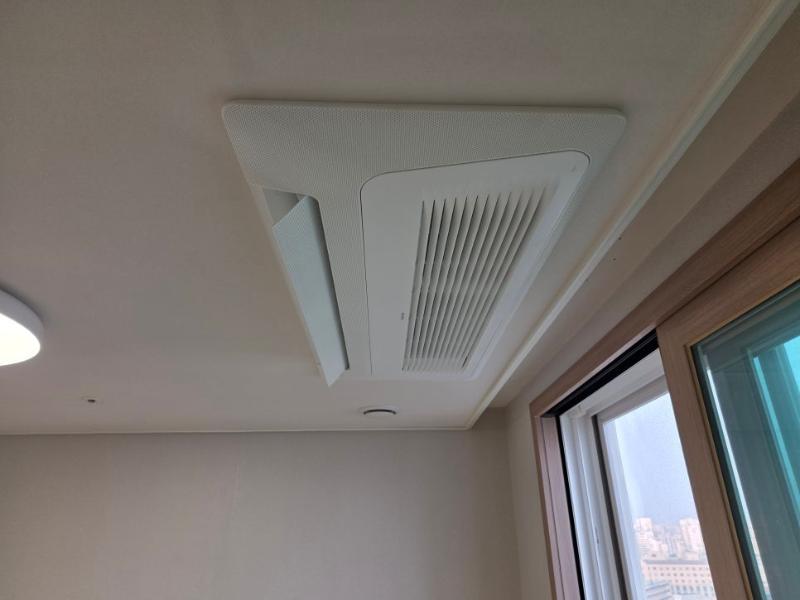

천장 공기 순환기와 창호가 인접한 구간을 촬영한 모습입니다.

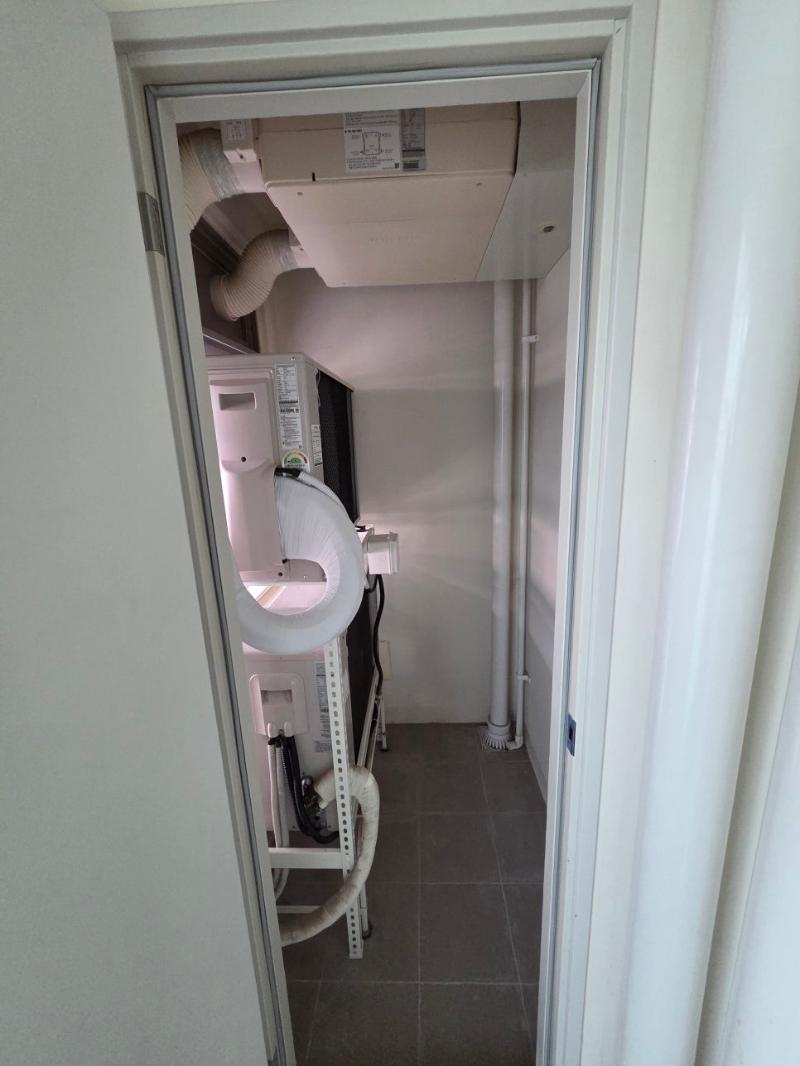

시공 과정에서 소형 도구를 활용해 세부 조정을 진행하는 장면입니다. 보이지 않는 천장 내부에서 배관과 전선이 엉키지 않도록 고정하고, 연결 부위의 밀착 상태를 하나하나 확인하며 작업을 이어갔습니다.

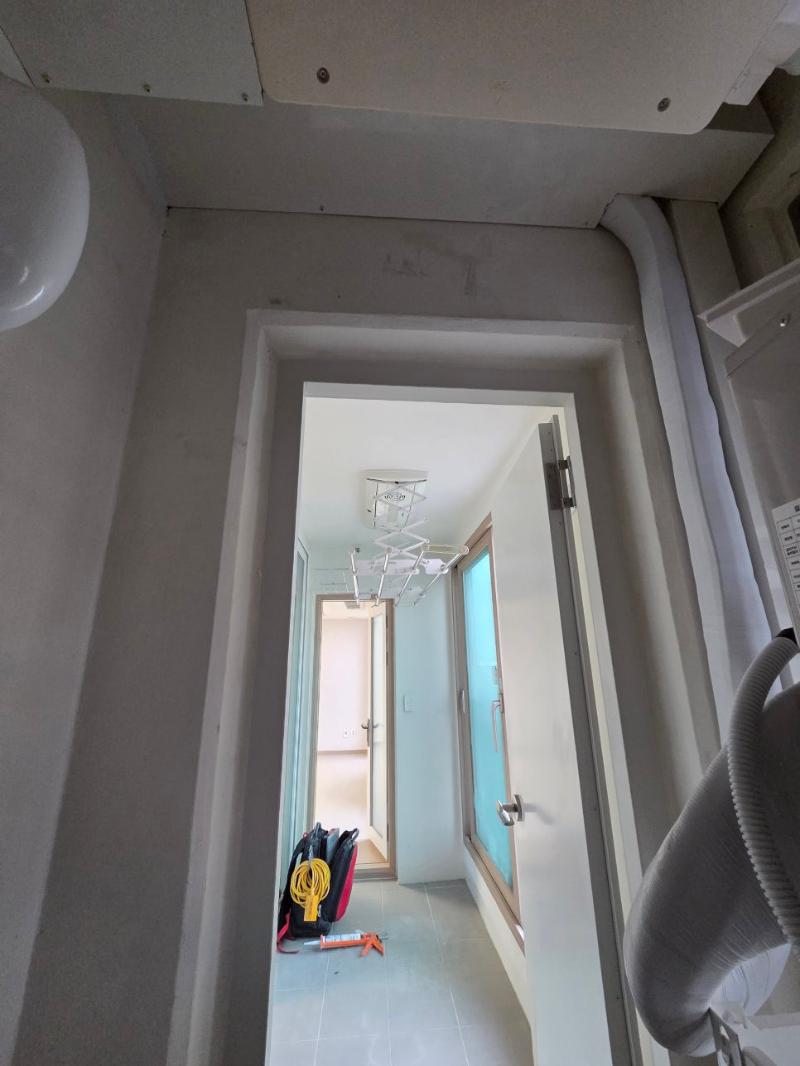

도어 손잡이 근처에서 수공구와 소형 기기를 사용하는 모습입니다. 실내기에서 실외기실까지 이어지는 배관 경로를 확보하기 위해 벽면과 천장의 접합부를 따라 정밀하게 라인을 잡는 과정이 포함되었습니다.

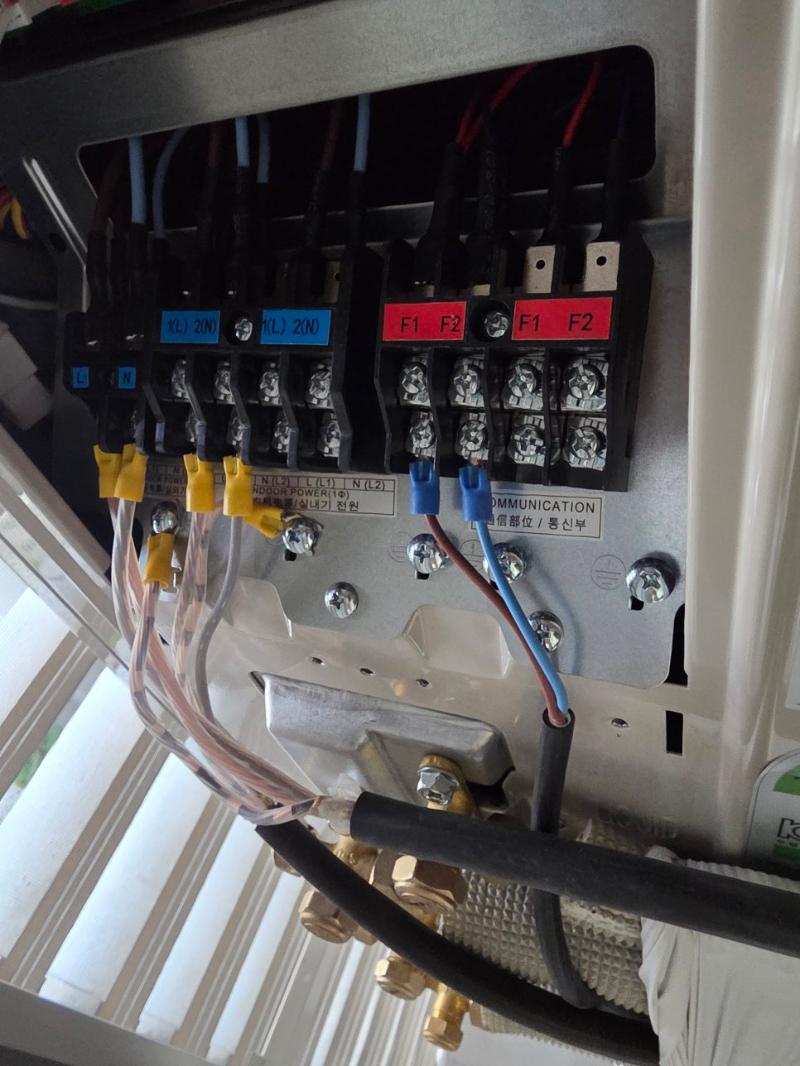

전기 박스 내부에 블루와 레드 라벨이 붙은 케이블 연결 상태입니다. 시스템에어컨은 전원선과 통신선이 명확히 구분되어야 하므로, 라벨링을 통해 오결선을 방지하고 체결 상태를 점검하여 사용 중 발생할 수 있는 오류를 줄였습니다.

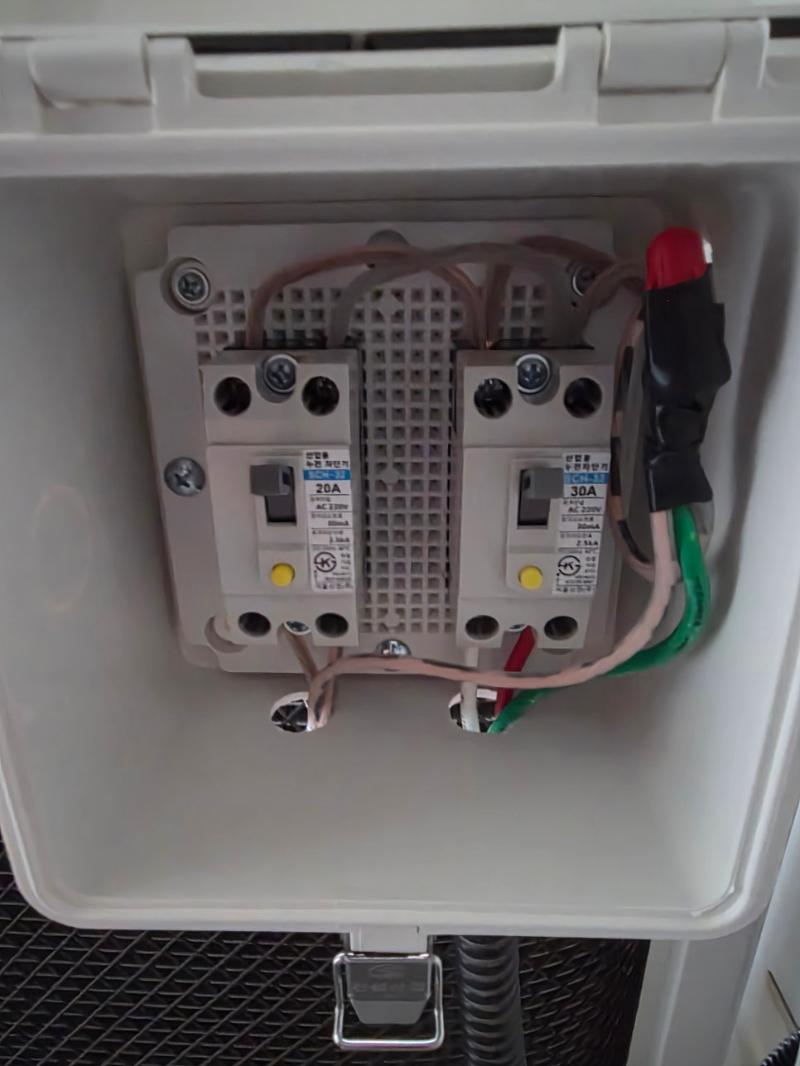

20A와 30A 단폴라 스위치가 설치된 전기 박스 내부입니다. 추가 설치 시에는 기존 차단기 용량이 실내기 증설분을 감당할 수 있는지 확인하는 것이 필수적이며, 전원 투입 전후의 반응을 나누어 점검해 과부하 위험을 살폈습니다.

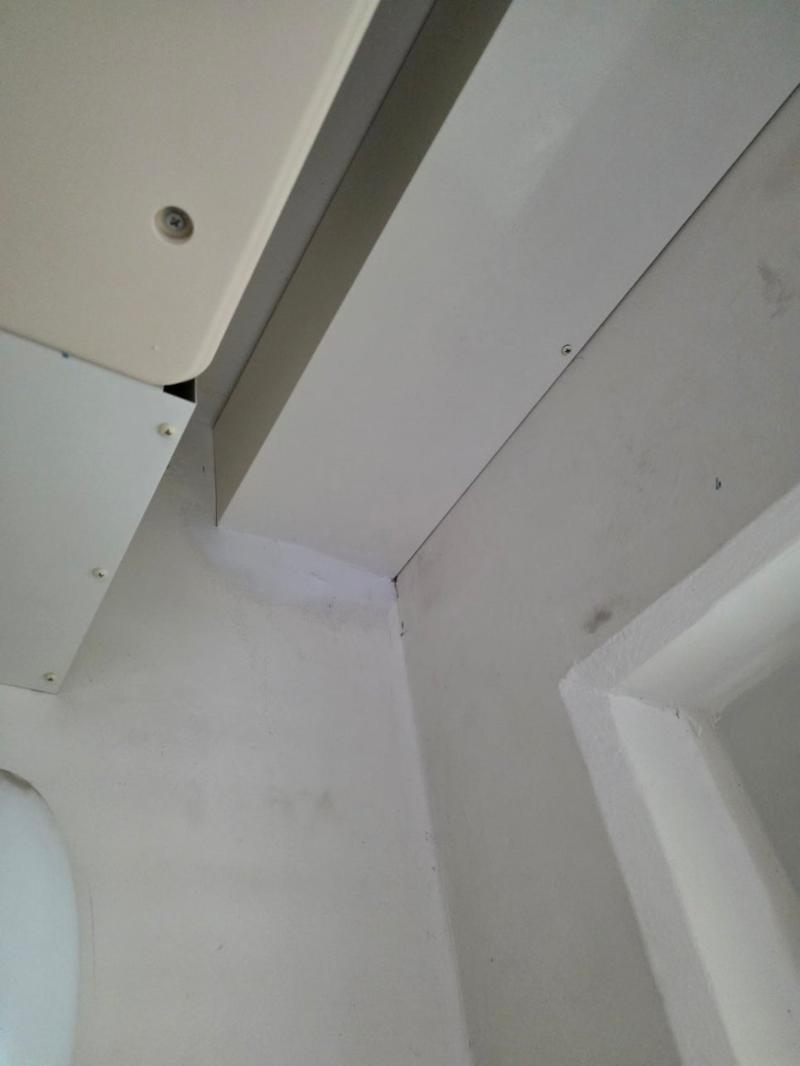

천장과 벽의 접합부 및 보조 구조물이 노출된 근접 촬영본입니다. 배관과 드레인, 전원선이 서로 눌리지 않게 정리하는 것이 중요한데, 이는 응축수가 자연스럽게 빠져나갈 배수 기울기를 확보하여 마감재에 습기가 남는 것을 막기 위함입니다.

주방 상판 위에 포장된 물건들이 놓여 있고 수도꼭지가 보이는 모습입니다. 작업 중 발생하는 분진이나 자재가 주방 가구에 닿지 않도록 보양 상태를 유지하며, 다른 공간의 설비에 영향이 가지 않도록 주의하며 진행했습니다.

시공 마무리 단계에서 소형 기기를 이용해 최종 점검을 하는 모습입니다. 배관 길이 3~4m 기준으로 추가 냉매량을 맞춘 뒤, 진공 작업을 통해 내부 공기와 수분을 제거하고 계측 장비로 정확한 압력 상태를 확인했습니다.

추가 설치를 고려한다면 실내기 위치뿐만 아니라 차단기함의 용량과 실외기실 루버창의 방향을 먼저 확인해야 합니다. 특히 배관 길이가 길어질 경우 냉매 보충량과 진공 작업 여부가 운전 효율을 결정짓는 핵심 요소가 됩니다.

이번 현장은 실외기실의 좁은 여유 공간 내에서 배관 정리와 전원 연결, 배수 흐름을 모두 맞추는 범위로 진행되었습니다. 시운전을 통해 토출 온도와 냉매 순환 계측값을 점검하며 작업을 마무리했습니다.

실외기실 루버창을 열어두고 주변에 짐을 적재하지 않는 관리 습관과 함께, 배관 길이 3~4m에 맞춘 냉매량과 20A·30A 차단기 상태를 다시 한번 확인해 보세요.
