배수 구배와 전용 차단기 용량까지 짚어낸 거주 중 설치 | e편한세상용인한숲시티5단지

e편한세상용인한숲시티5단지 아파트 거주 중인 세대의 시스템에어컨 설치 현장입니다. 안녕하세요. 이미 가구와 가전이 배치된 상태에서 진행된 작업이라 생활 공간의 간섭을 줄이는 동선 확보와 천장 마감 상태를 세밀하게 살피는 과정이 병행되었습니다.

거주 중인 집은 기존 인테리어를 유지하면서 보이지 않는 배관 경로를 잡아야 하기에 판단이 쉽지 않죠. 어떤 순서로 설비를 점검하고 위치를 잡았는지 따라가 볼게요.

복도 벽면에 표지판과 번호판이 부착된 구간부터 작업 경로를 확인했습니다. 거주 중 설치는 공구 이동 경로와 먼지가 퍼질 수 있는 구간을 미리 나누어 설정해야 생활 공간의 오염을 줄일 수 있습니다.

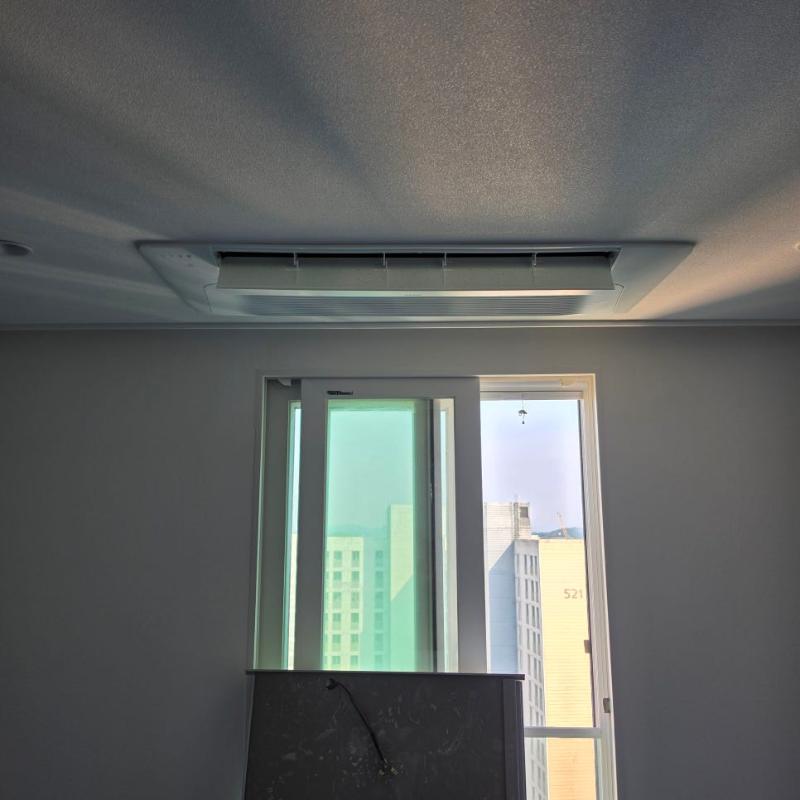

천장에 공기 순환 장치를 배치하고 벽면의 창문 위치를 함께 고려했습니다. 실내기 위치를 잘못 잡으면 특정 구역만 춥거나 덥게 느껴질 수 있어, 창으로 들어오는 햇빛의 강도와 사람의 체류 시간을 계산해 방향을 설정했습니다.

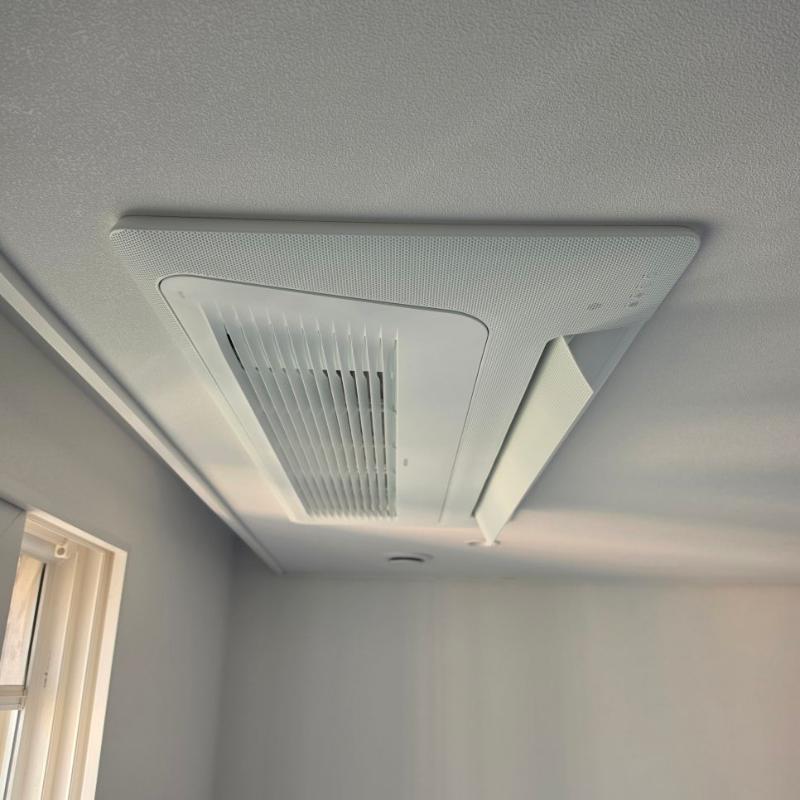

천장 마감 표면과 맞닿은 실내기 패널의 밀착 상태를 확인한 모습입니다. 패널과 천장면이 어긋나지 않도록 마감선을 맞추어야 설치 후 공간이 어수선해 보이지 않고 기존 인테리어와 이질감 없이 어우러집니다.

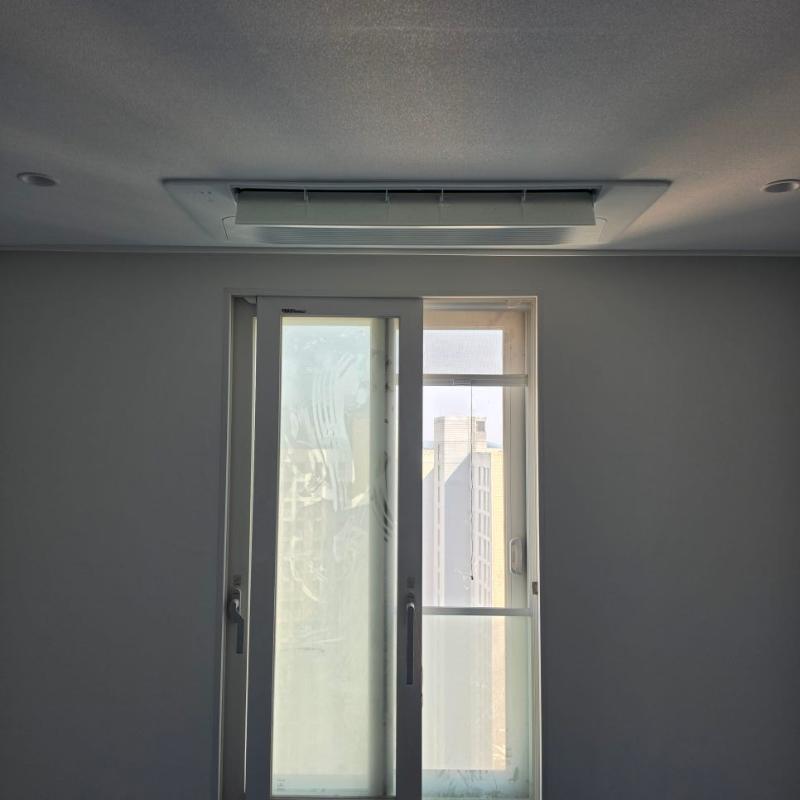

회색 페인트 벽면과 흰색 텍스처 천장이 만나는 창호 근접 구간입니다. 창가와 가까운 곳은 열 부담이 크기 때문에 바람이 한 지점에만 직접 닿지 않도록 루버의 작동 범위를 세밀하게 조정하는 과정이 필요합니다.

천장에 설치된 흰색 실내기와 인접한 창문의 위치 관계를 살피는 과정입니다.

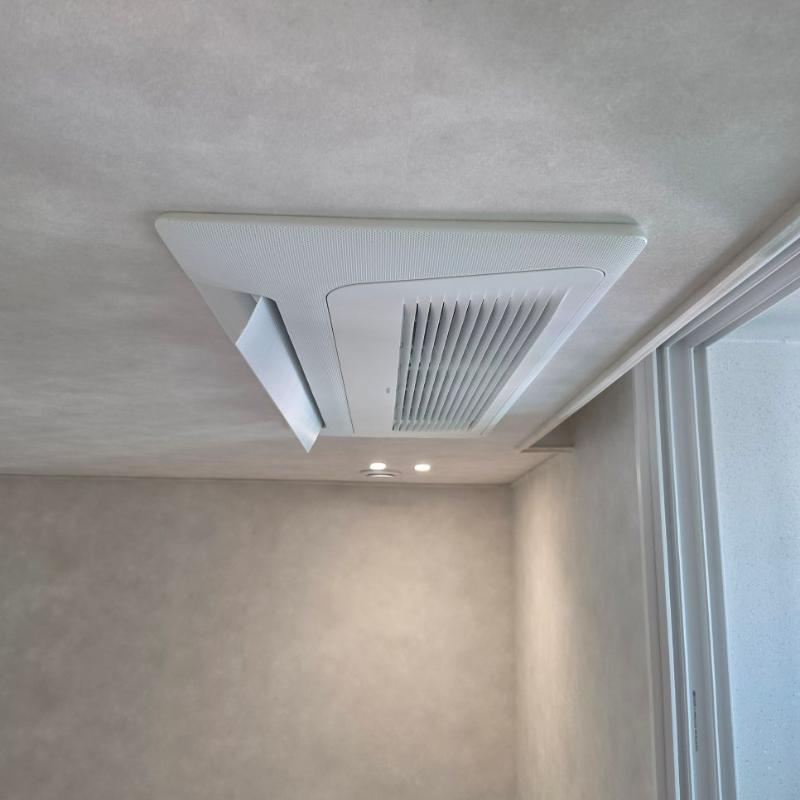

베이지색 벽면 마감과 천장 조명, 그리고 화이트 컬러의 공기 순환 장치가 배치된 모습입니다. 기기 설치 후 루버가 벽면과 생활 공간으로 자연스럽게 바람을 보낼 수 있도록 각도를 조정하여 냉방 효율을 고려했습니다.

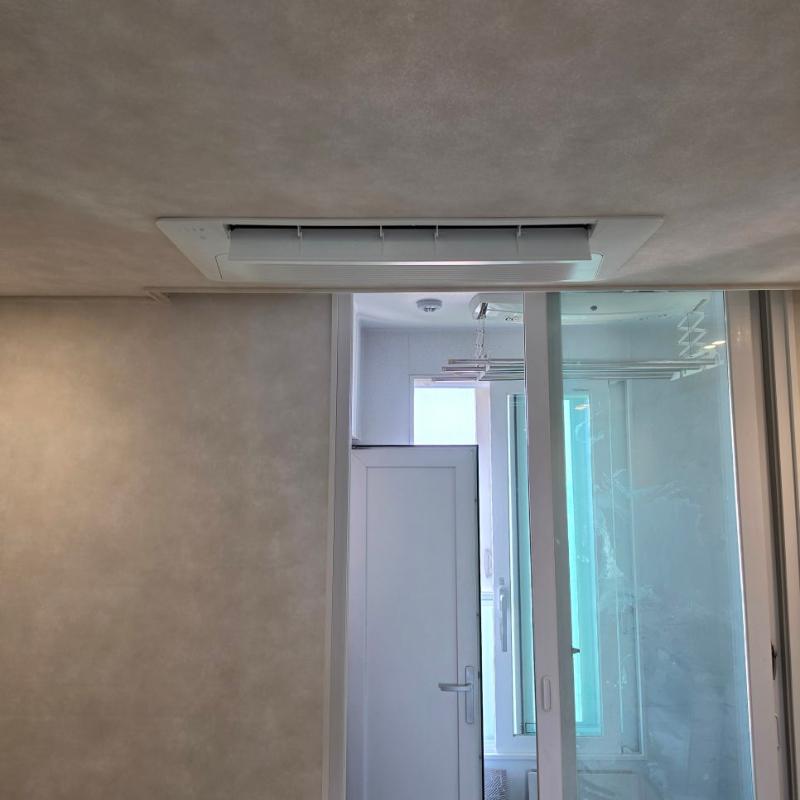

슬라이딩 도어와 창호가 보이는 공간의 천장에 실내기를 배치했습니다. 거주 중인 세대는 천장 안쪽의 여유 공간을 먼저 확인해야 배관 꺾임 없이 물길을 잡을 수 있으며, 이는 추후 발생할 수 있는 역류나 누수 부담을 줄이는 핵심입니다.

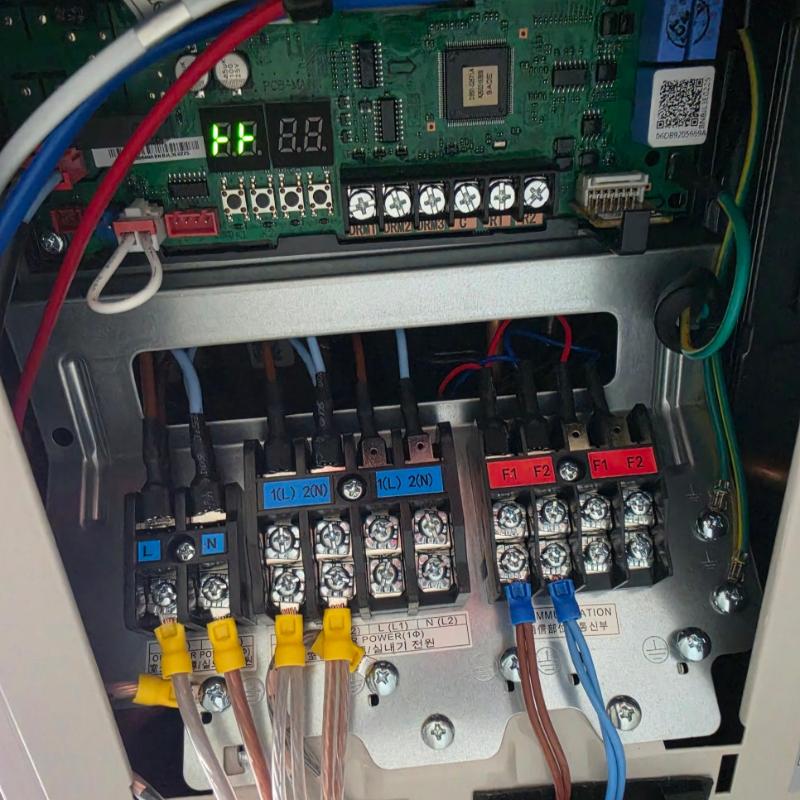

전기 설비 내부의 회로 보드와 전선 연결 상태를 점검하는 디테일 컷입니다. 냉방 장비는 순간적으로 높은 전류를 사용하므로, 다른 생활 회로와 섞이지 않도록 분전반의 에어컨 전용 차단기 용량을 구분하여 연결했습니다.

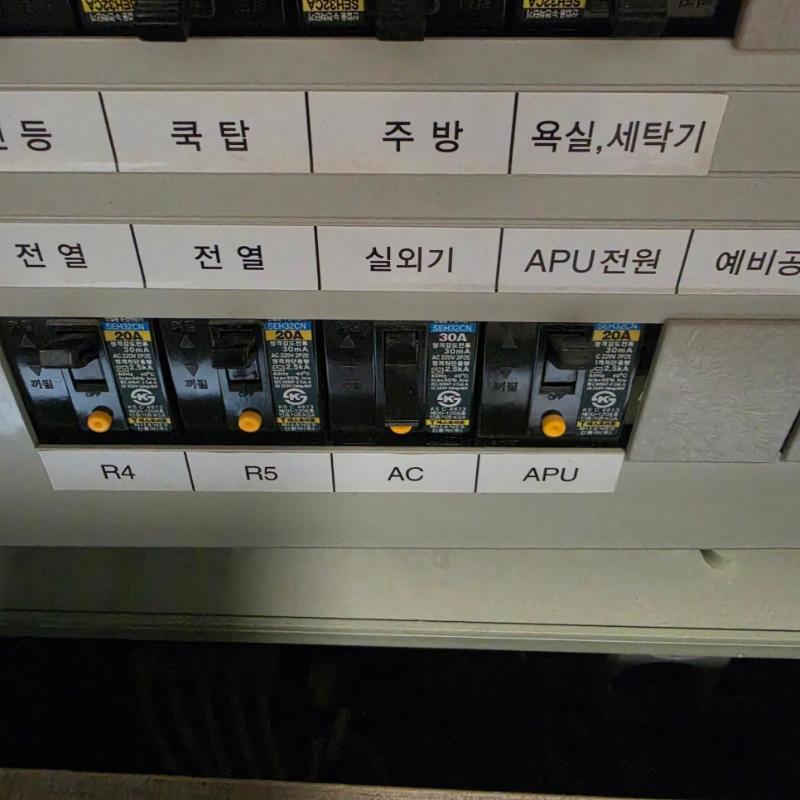

전기 스위치 박스 내부의 라벨 표시와 스위치 연결 상태를 확인했습니다. 실외기 전원 연결 상태와 통신선까지 차례로 정리해야 과부하로 인한 차단기 내려감 현상을 방지할 수 있습니다.

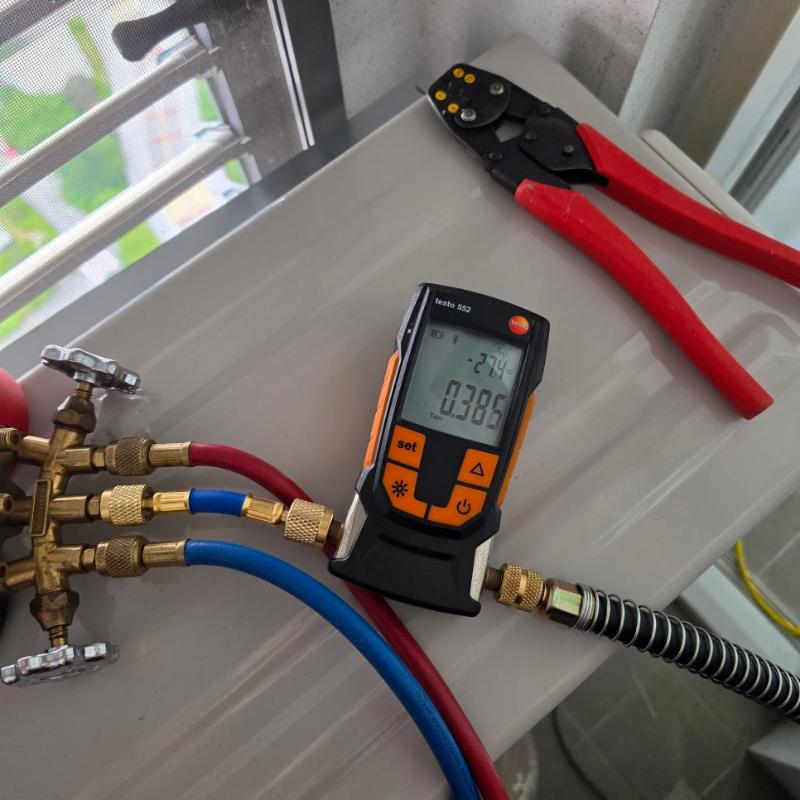

테스토 552 온도계와 빨간색, 파란색 호스, 레인저 钳 등 측정 도구를 배치한 모습입니다. 진공 게이지로 내부 압력 상태를 정확히 잡아야 냉매 흐름이 안정되어 설치 직후뿐 아니라 장기 사용 시에도 성능 편차를 줄일 수 있습니다.

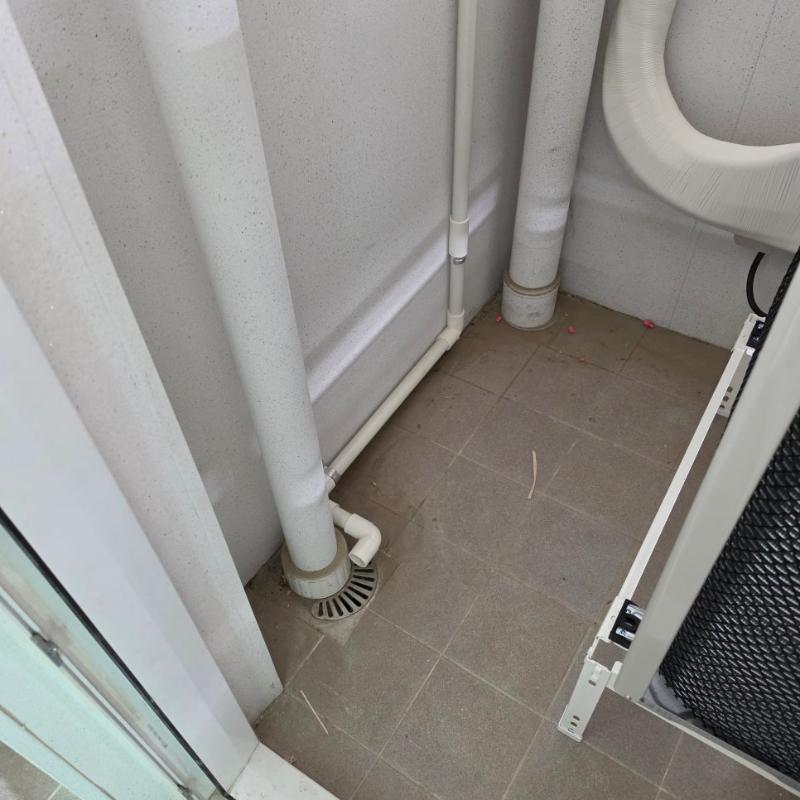

타일 바닥의 배수구와 연결된 흰색 PVC 파이프, 벽면의 섬유보강재가 보이는 구간입니다. 배수는 단순히 호스를 연결하는 것이 아니라 응축수가 실외기실까지 자연스럽게 흐르도록 구배를 만드는 것이 중요하며, 물이 한곳에 머물지 않도록 흐름을 잡았습니다.

시공 과정에서 사용된 소형 도구와 기기들의 모습입니다. 실외기 받침대를 안정적으로 맞춘 뒤 배관 길이에 따른 추가 냉매량을 기준에 맞춰 점검하며 작업을 마무리했습니다.

거주 중 설치 시에는 제품 가격 외에도 배수 구배 설정 방식, 전용 차단기 확인 여부, 실외기실 환기 조건과 시운전 기록 여부를 반드시 확인해야 합니다.

이번 현장은 실내기별 온도 반응과 루버 움직임, 배수 흐름 및 실외기 소음까지 확인하는 시운전 과정을 거쳤습니다. 실외기실의 배관 단열 마감과 배수 주변 상태를 최종적으로 점검하며 작업을 마쳤습니다.

전용 차단기의 용량과 PVC 파이프의 배수 구배를 꼼꼼히 따져보세요.
