창가 복사열을 잡는 실내기 배치와 실외기실 통풍 경로 | 이천 현대성우오스타2단지

이천 현대성우오스타2단지 세대에서 진행된 시스템에어컨 설치 현장입니다. 안녕하세요. 입주 전 상태에서 거실의 창가 열기와 각 방의 천장 마감 조건을 고려해 배관 경로와 실내기 위치를 잡은 작업입니다.

천장 안쪽의 보이지 않는 구조물이나 전원 상태에 따라 설치 기준이 달라져 막막할 때가 있죠. 어떤 점을 우선순위에 두고 배치했는지 순서대로 짚어볼게요.

현장 진입 전 세대 확인 단계입니다. 표시판의 위치와 세대 번호를 대조하며 작업 범위와 환경을 먼저 파악하는 것으로 시작합니다.

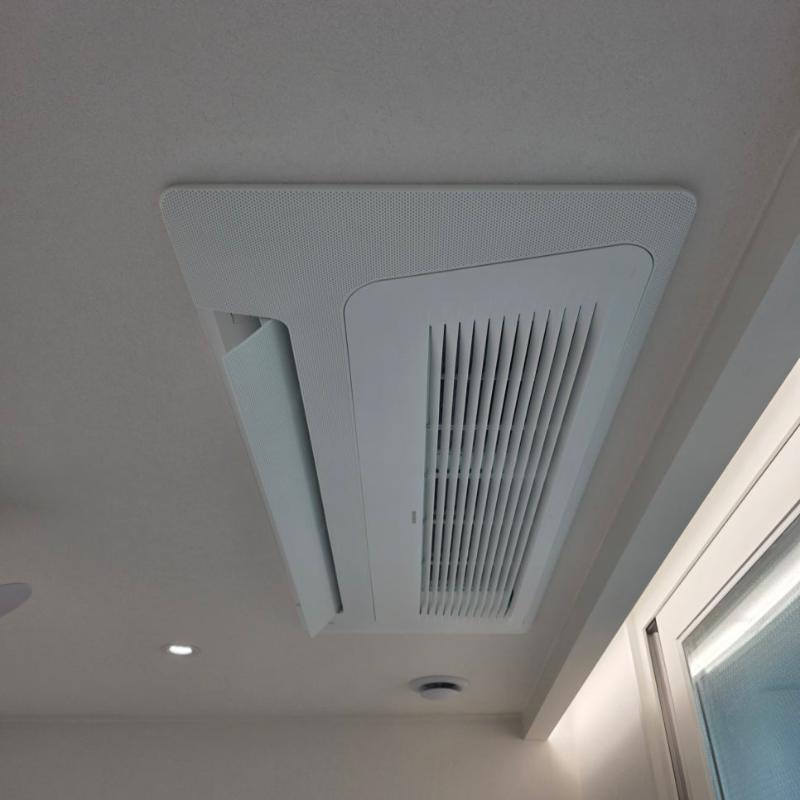

천장에 설치된 흰색 통풍구와 주변 마감 상태입니다. 실내기 위치는 단순히 빈 공간에 넣는 것이 아니라, 천장 마감선과 조명 위치를 고려해 라인이 어색하지 않도록 맞추는 것이 중요합니다.

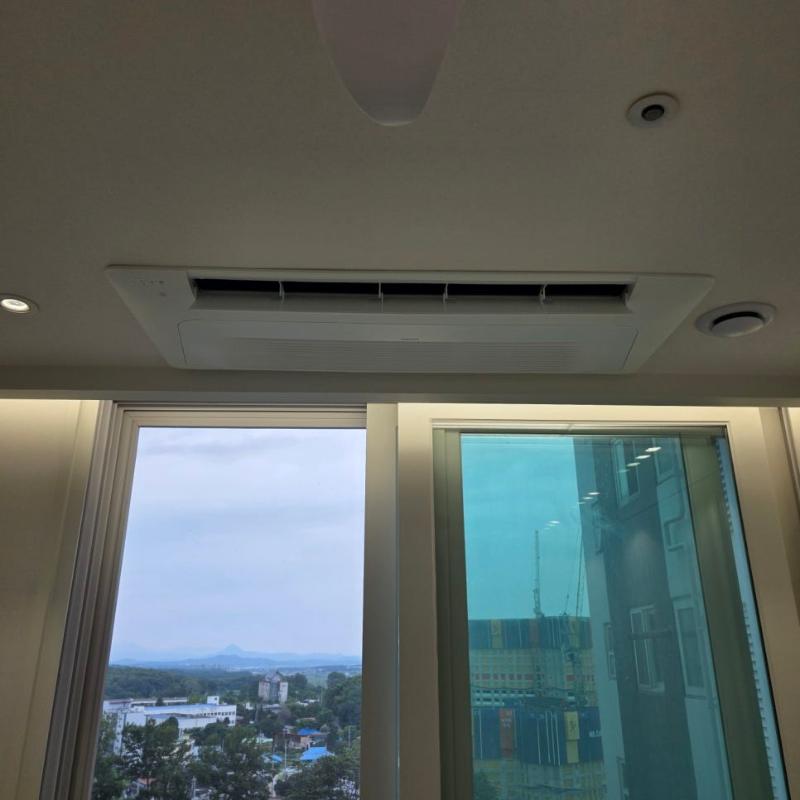

창문 근처 천장에 공기순환기와 조명이 배치된 모습입니다. 거실 창가 쪽은 햇빛으로 인한 복사열이 강해 냉방 효율이 떨어지기 쉬우므로, 창가 열기를 먼저 잡아줄 수 있는 위치를 선정했습니다.

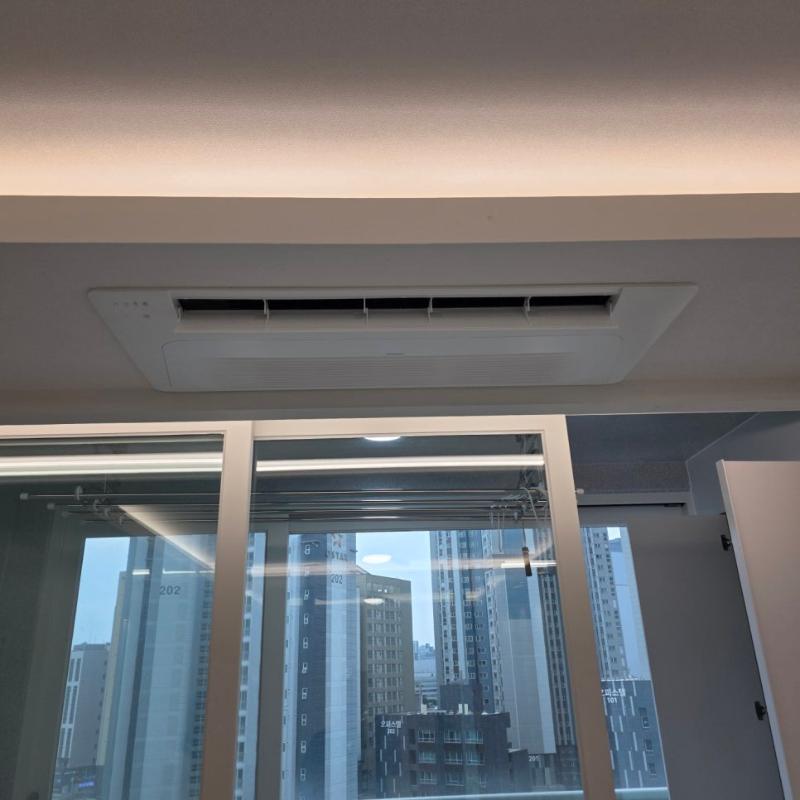

실내기와 창문이 인접한 근접 샷입니다. 바람이 사람에게 직접적으로 오래 닿지 않으면서도 공간 전체에 냉기가 퍼질 수 있도록 방향을 설정하는 것이 배치 기준이 되었습니다.

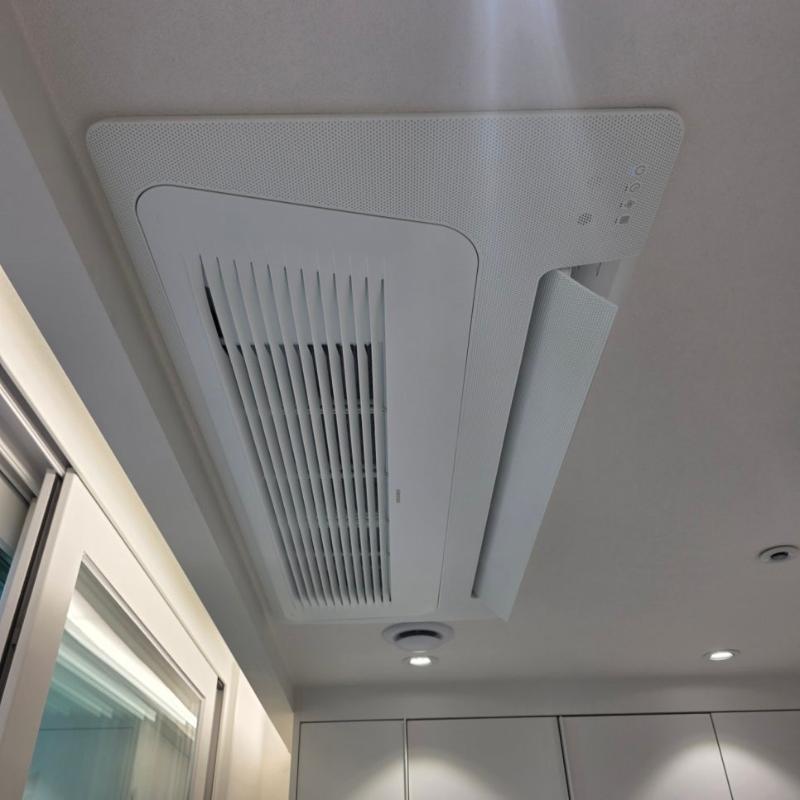

천장의 공기 청정기와 조명이 보이는 공간입니다. 방마다 사용 목적이 다르기에 침대나 책상 배치가 바뀌더라도 바람이 특정 위치로만 쏠리지 않도록 위치를 나누어 조정했습니다.

그런데 실내기만큼 중요한 것이 보이지 않는 배관과 전원 연결부입니다.

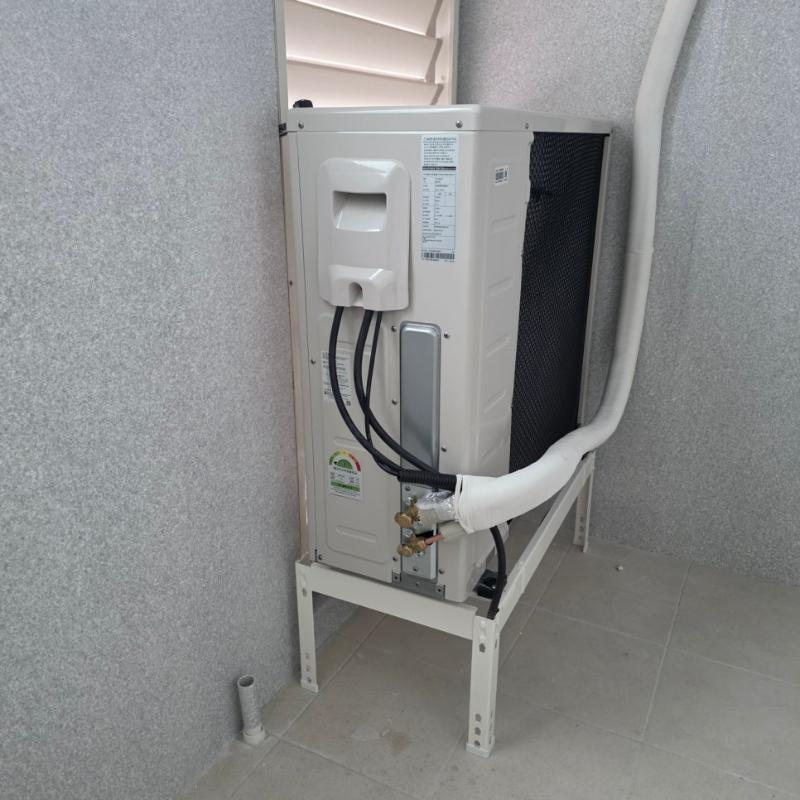

벽면에 설치된 야외 유닛과 연결 배관들입니다. 실외기실 루버창이 닫혀 있거나 주변에 짐이 쌓이면 공기 순환이 막혀 과열 위험이 생기므로, 통풍 경로를 확보하고 받침 상태를 살폈습니다.

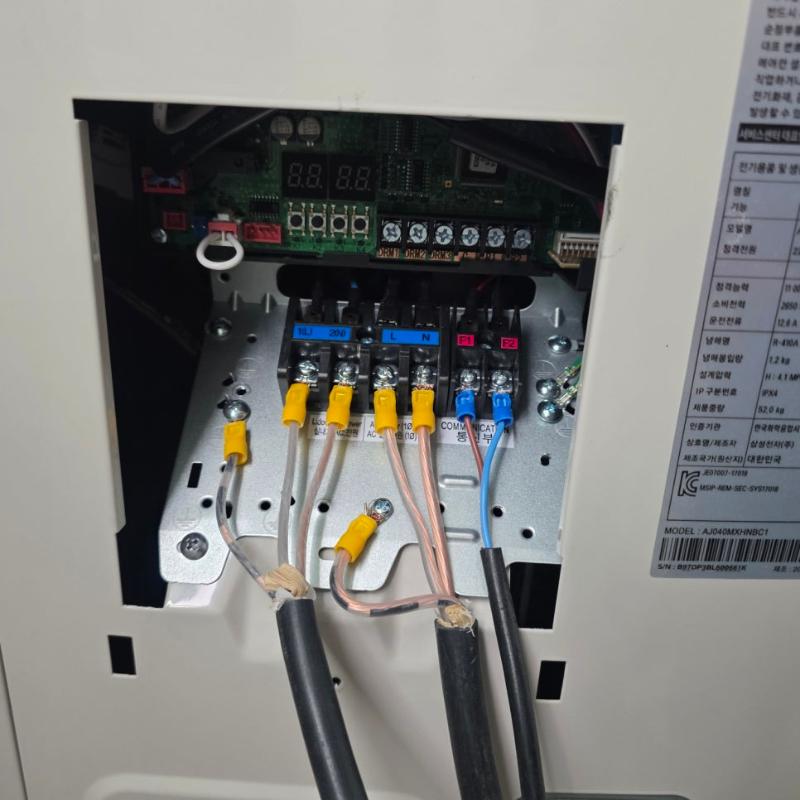

전기 설비 내부의 케이블 연결 접점입니다. 갑작스러운 작동 불량을 줄이기 위해 차단기와 전용 회로 여부를 확인하고 접점을 정확히 연결하는 과정이 필요합니다.

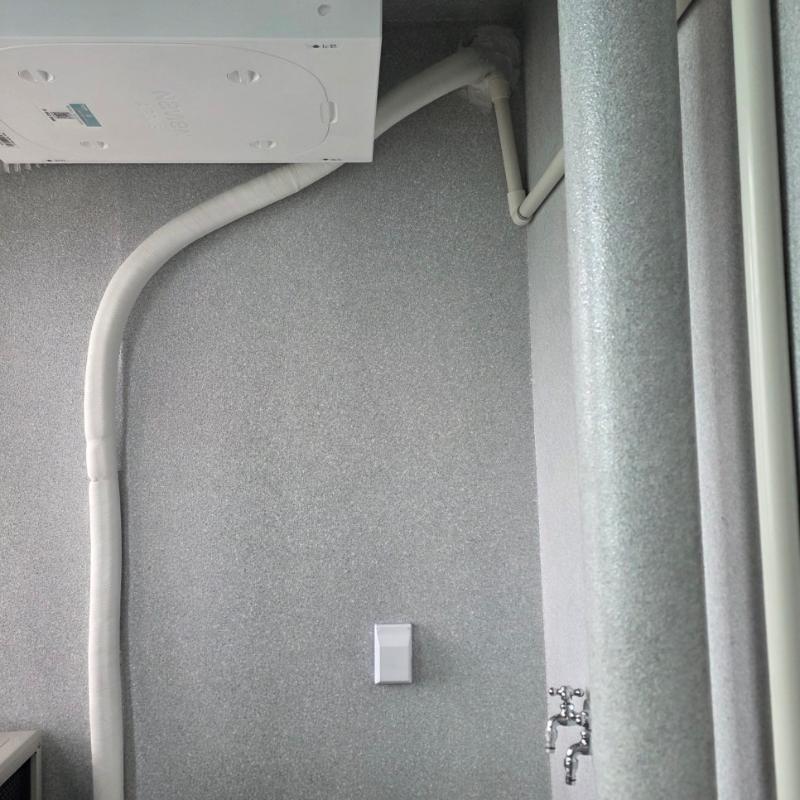

벽면에 부착된 흰색 배관과 스위치, 수전이 보이는 모습입니다. 배관이 지나치게 꺾이거나 눌리면 냉매 흐름과 배수에 영향을 줄 수 있어 굴곡 지점을 세밀하게 나누어 확인했습니다.

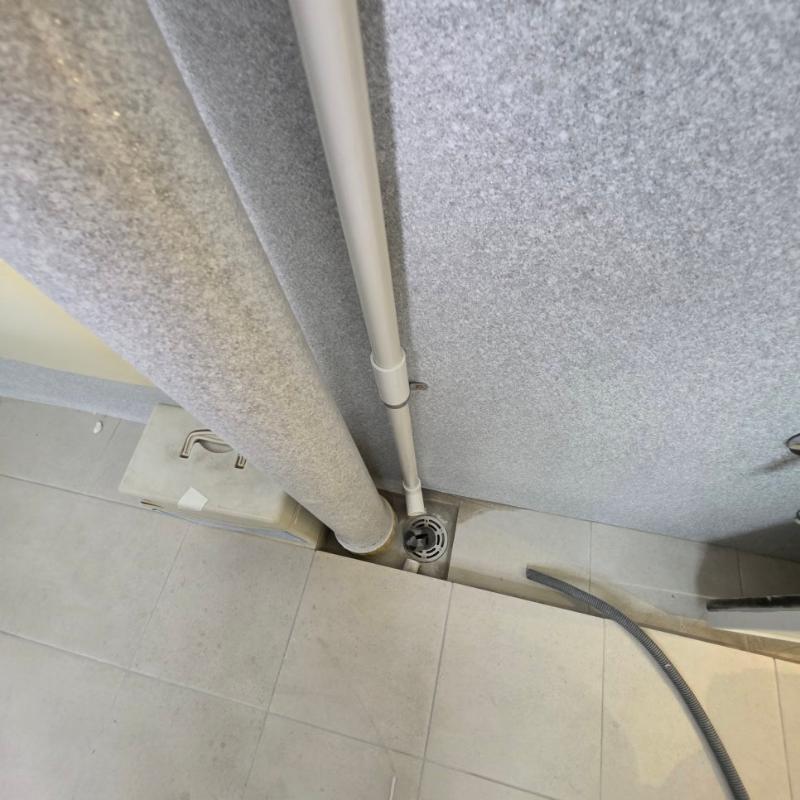

벽면과 바닥 사이의 배수구와 타일 바닥 디테일입니다. 배수 방향이 맞지 않으면 누수나 역류의 원인이 되기에 바닥 구배와 배관 연결 상태를 꼼꼼히 짚었습니다.

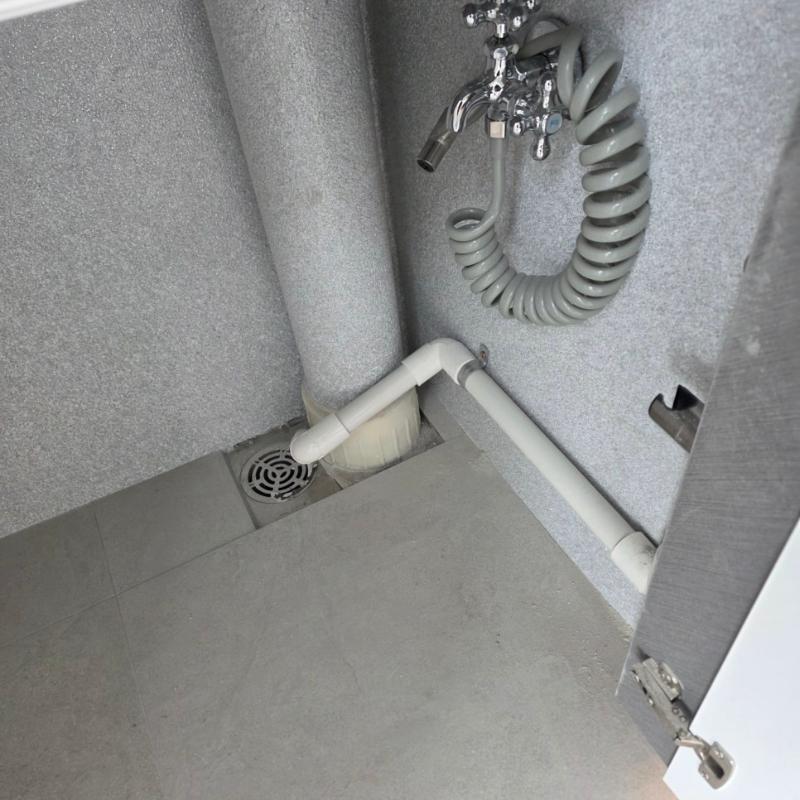

회색 스프링 호스와 PVC 배관, 배수판이 설치된 모습입니다. 보이지 않는 곳의 배관 정리가 제대로 되어야 추후 유지보수 시 원인을 빠르게 좁힐 수 있습니다.

이제 모든 연결을 마치고 실제 운전 상태를 확인하는 시운전 단계로 넘어갑니다.

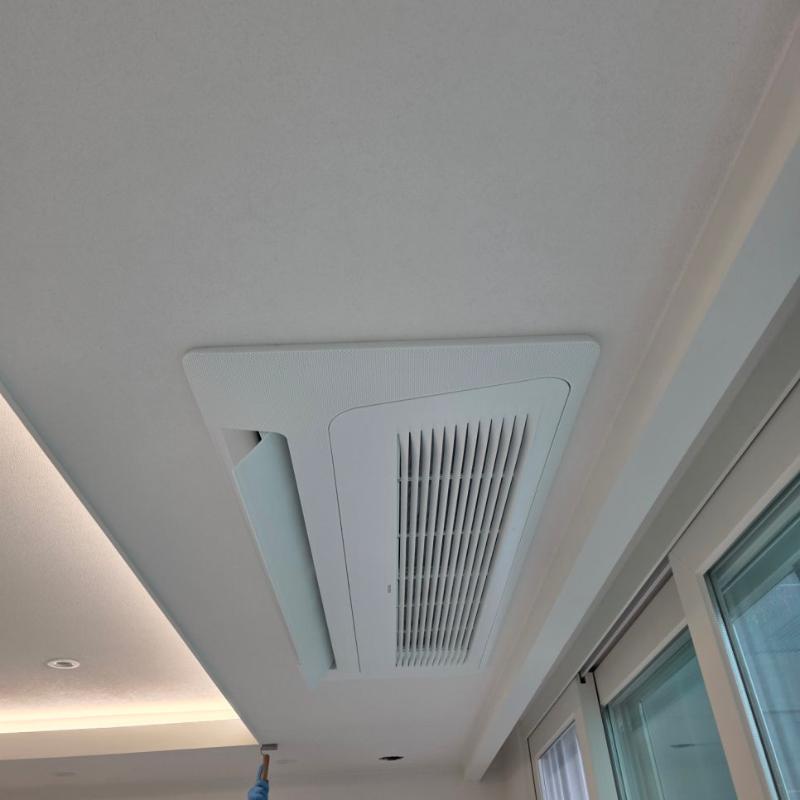

천장에 설치된 스윙 팬과 창호 근접 모습입니다. 루버 방향을 위쪽으로만 설정하면 천장 주변에 습기가 머물러 결로가 생길 수 있으므로, 생활 동선에 맞는 하향 방향 조절이 필요합니다.

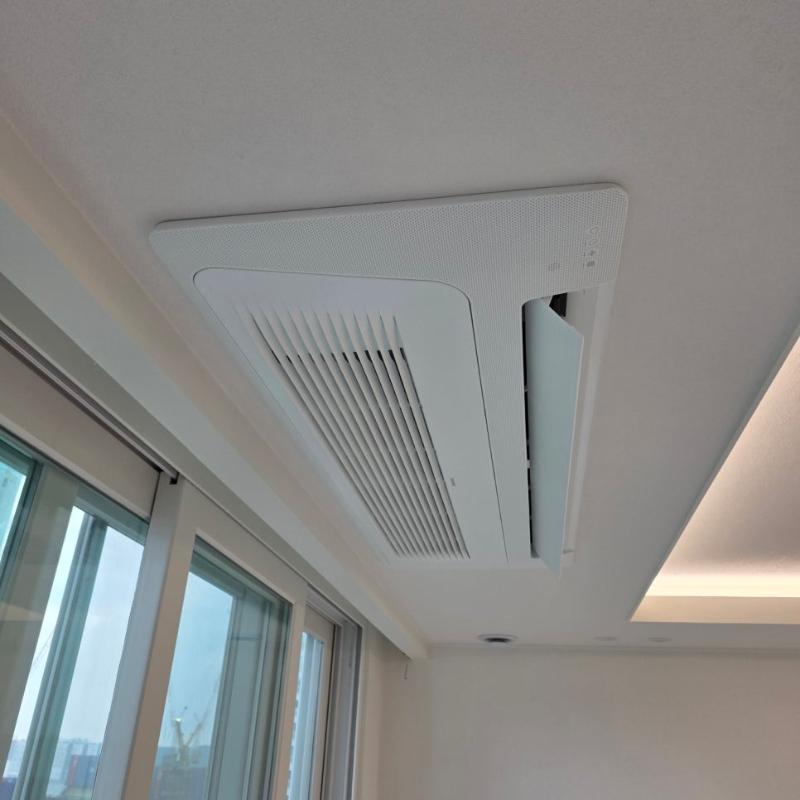

천장의 공기 조절 장치와 조명이 보이는 실내 공간입니다. 각 실내기에서 바람이 일정하게 나오는지, 소음이나 진동이 크게 전달되지 않는지 순서대로 점검하며 작업을 마무리했습니다.

시스템에어컨은 제품 대수보다 실외기실 통풍 상태와 전용 회로 유무, 그리고 배관의 굴곡 정도를 먼저 확인해야 합니다. 특히 냉방 후에는 송풍 운전으로 내부 습기를 말려주는 관리 습관이 냄새 방지에 중요합니다.

이천 현대성우오스타2단지 세대의 거실과 각 방에 실내기 설치와 배관 및 전기 연결 작업을 진행했습니다. 현재는 시운전을 통해 냉방 흐름과 루버 작동 상태까지 확인된 상태입니다.

실외기실 루버창의 개방 상태와 전용 회로, 그리고 사용 후 송풍 건조 관리까지 함께 고려해 보세요.
