화성 반월동에 위치한 1,387세대 규모의 대단지 아파트 현장입니다. 안녕하세요. 입주 및 인테리어 공정과 맞물려 거실과 각 방의 냉방 계획을 세우고 시스템에어컨을 설치한 사례입니다.

천장형 제품은 바닥 공간을 차지하지 않아 가구 배치가 자유롭지만, 보이지 않는 천장 내부의 배관 경로와 배수 경사를 잡는 것이 핵심입니다. 어떻게 설계를 진행하고 설치했는지 순서대로 짚어볼게요.

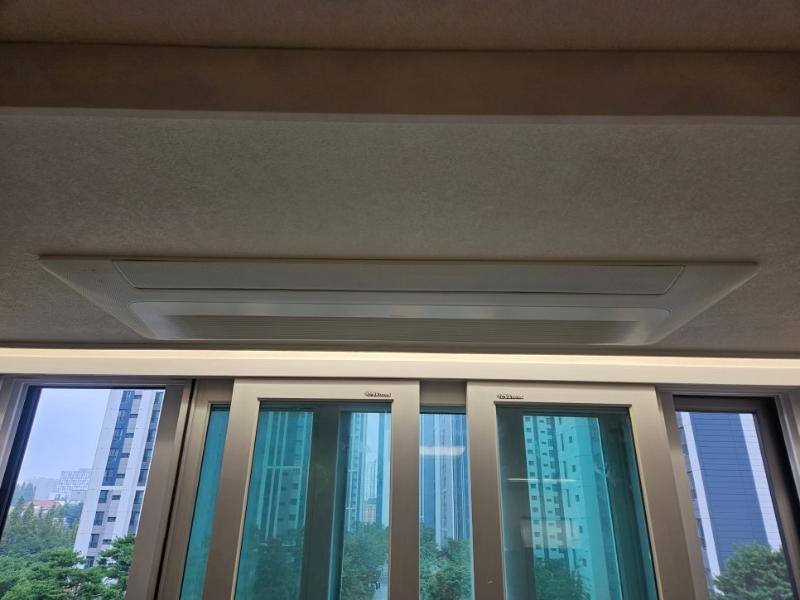

창호 유리 패널과 프레임 근처 천장에 공기 순환기를 배치했습니다. 전면창을 통해 들어오는 복사열이 많은 위치일수록 냉방 속도가 늦어질 수 있어, 바람이 머무는 지점을 세밀하게 계산해 위치를 잡았습니다.

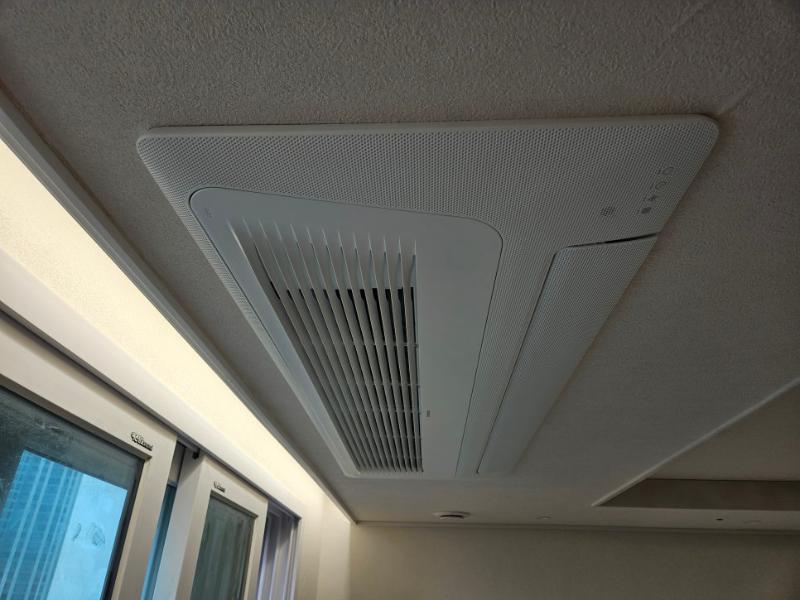

창문 근처 천장에 설치된 기기 모습입니다. 소파나 침대 머리맡에 바람이 직접 닿으면 장시간 사용 시 불편함이 생기므로, 거주자의 생활 동선과 가구 배치 예정지를 대조하며 토출 방향을 설정했습니다.

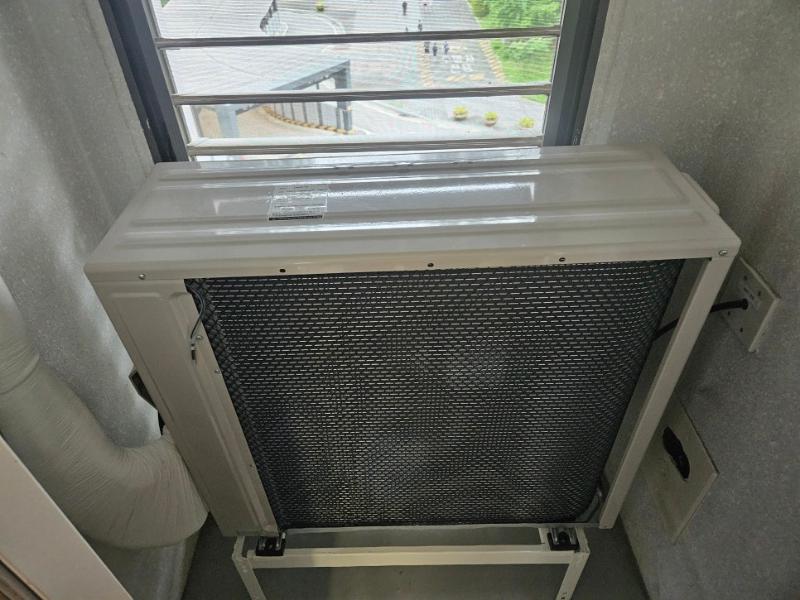

벽면에 설치된 기기와 연결된 배관이 노출된 상태입니다. 배관이 필요 이상으로 꺾이면 냉매 흐름에 영향을 줄 수 있어, 최단 거리이면서도 굴곡을 최소화하는 경로를 확보하는 것이 중요합니다.

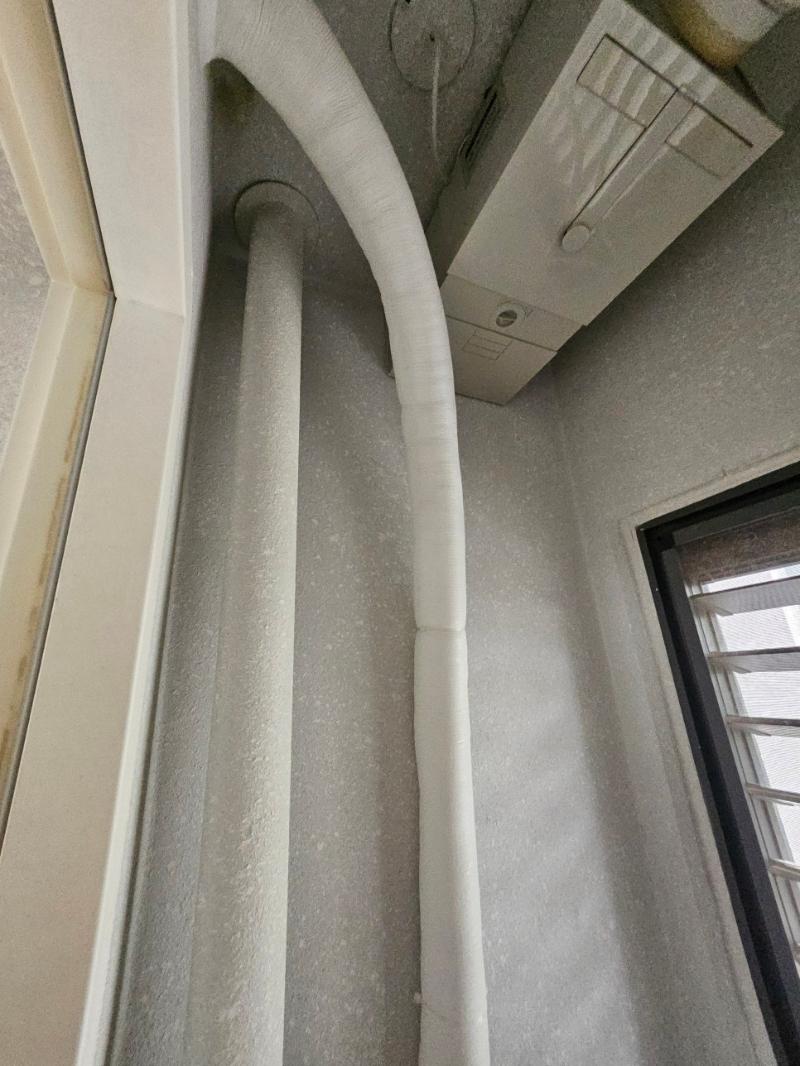

흰색 보온재로 덮인 관이 세로로 설치된 모습입니다.

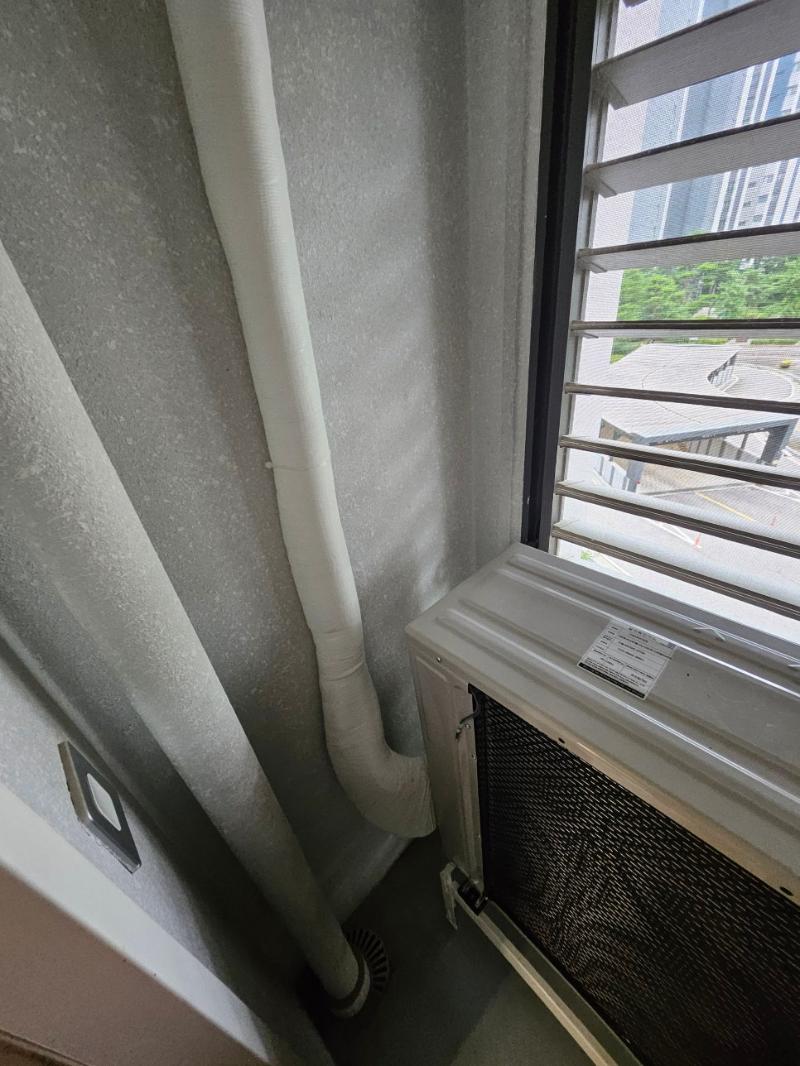

석재 마감 표면의 벽면과 창가에 설치된 기기 및 배관입니다. 천장 내부의 다른 설비와 간섭이 없는지 확인하며 경로를 잡아야 하며, 특히 드레인 배관의 경사가 확보되지 않으면 누수나 천장 얼룩의 원인이 됩니다.

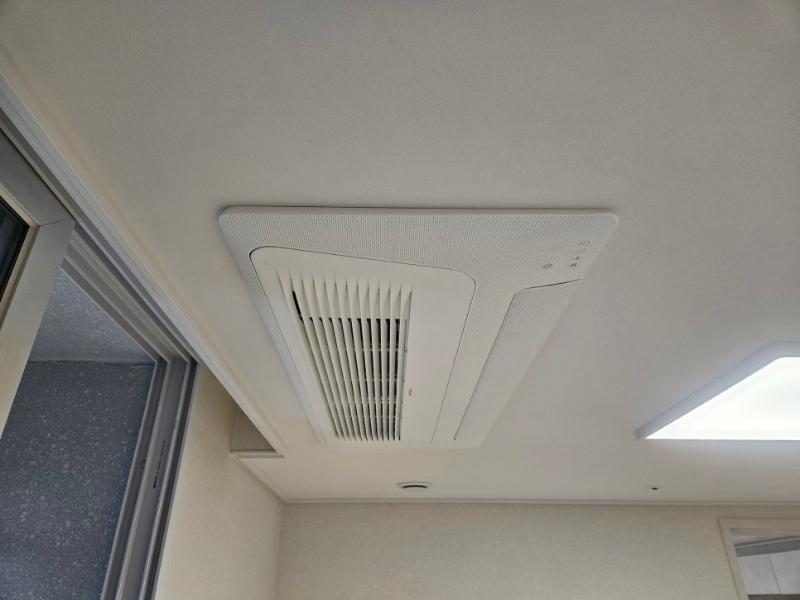

천장 조명과 창문 사이에 흰색 공기 조절 장치가 설치되었습니다. 거실의 경우 찬 공기가 한쪽 벽에만 머물지 않고 중심 동선을 따라 고르게 퍼질 수 있도록 배치 지점을 선정했습니다.

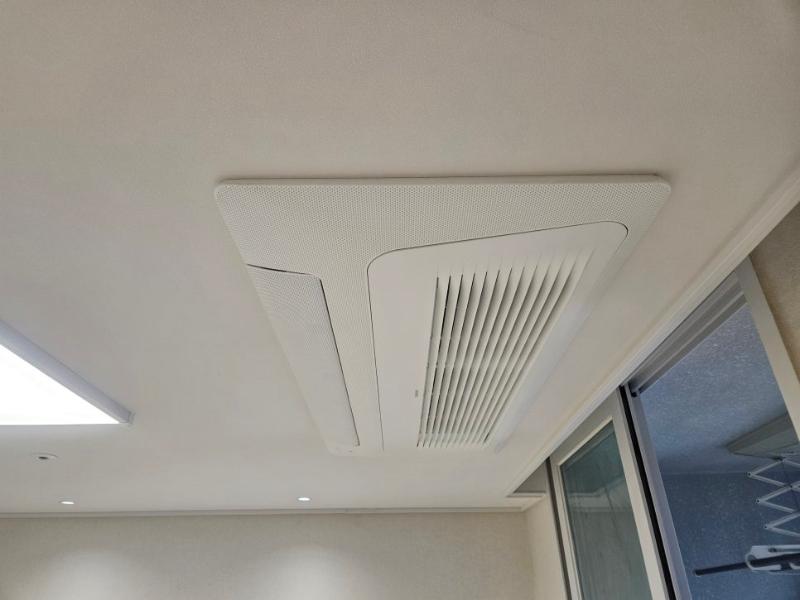

유리문과 조명이 보이는 공간의 천장에 기기를 설치했습니다.

현장에 준비된 갈색 종이 상자와 자재들이 보입니다. 장비 발주와 일정 확정 단계에서 제품 구성과 천장 마감 전후의 작업 시점을 정확히 맞추어야 재작업 가능성을 줄일 수 있습니다.

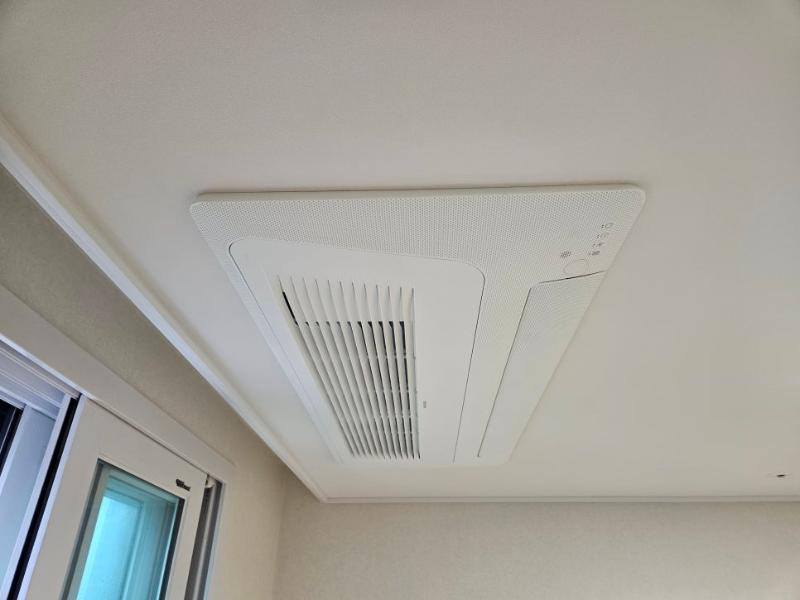

흰색 프레임의 창문 옆 천장에 통풍 장치가 설치된 모습입니다. 실내기 위치만큼 중요한 것이 실외기실의 환기 조건인데, 루버창의 개폐 상태와 실외기 앞 점검 공간 확보 여부를 함께 점검했습니다.

욕실 내부의 시공 장면입니다. 사진상으로는 구체적인 설비 형상을 단정하기 어려우나, 전체 공정의 일환으로 배관 연결 상태를 확인하는 과정이 포함되었습니다.

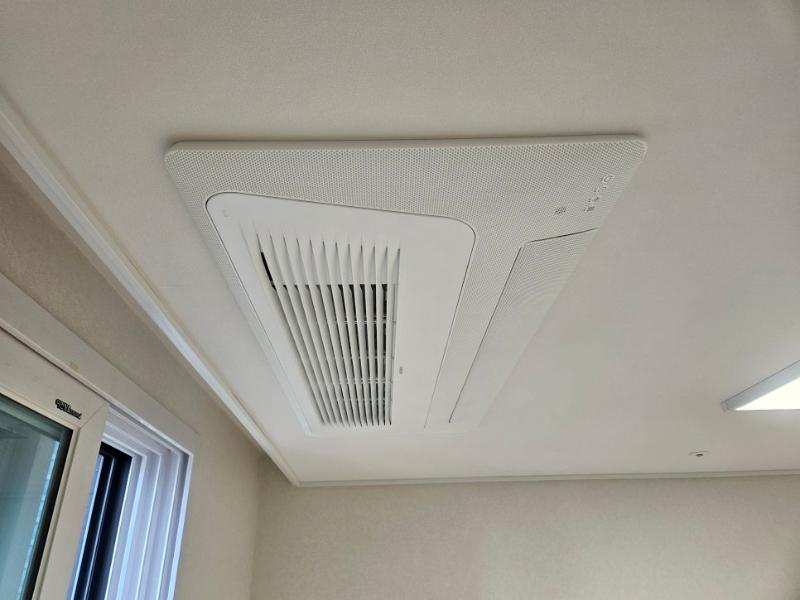

창호와 벽면이 보이는 천장에 공기 순환기가 설치되었습니다. 설치 후에는 각 실내기를 차례로 가동하며 루버의 움직임과 실외기 반응, 소음 및 배수 흐름을 확인하는 시운전 단계를 거쳤습니다.

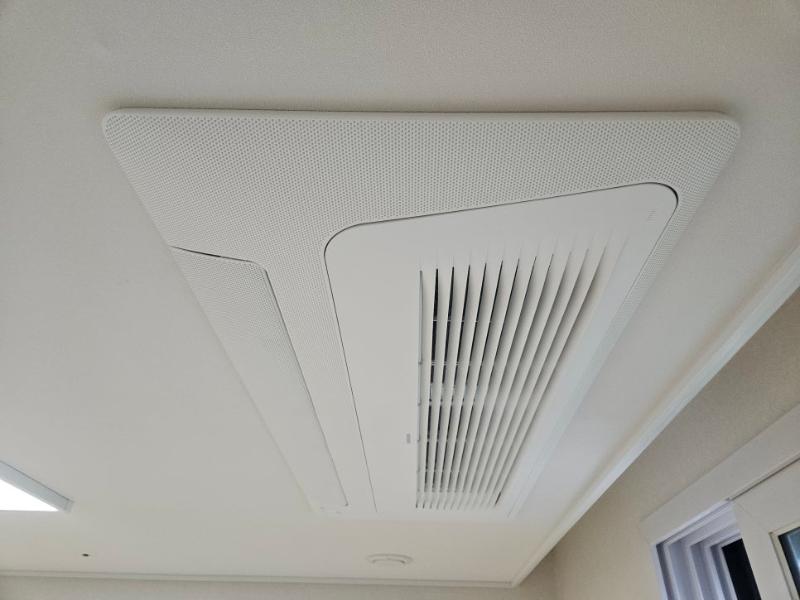

설치가 완료된 흰색 공기 순환기의 상부 표면과 블라인드형 배기구 모습입니다. 냉기가 생활 공간에 고르게 내려오도록 루버를 하향으로 조정하여, 찬 공기가 천장에 머물러 생기는 결로 현상을 방지하도록 설정했습니다.

시스템에어컨 설치 시에는 실외기 토출 방향과 드레인 배관의 경사, 그리고 실외기실 루버창의 환기 상태를 반드시 먼저 확인해야 합니다. 특히 실외기 주변에 짐을 쌓아두면 과열 위험이 있으므로 점검 공간을 비워두는 것이 필요합니다.

거실과 각 방의 냉방 계획에 맞춰 실내기 위치를 잡고 배관 시공과 시운전까지 마친 상태입니다. 배관 시공에 대해 5년 무상 AS 기준을 적용하는 조건과 LG전자 우수 파트너 선정 이력을 참고하여 사후 관리 기준을 확인해 보세요.
