배관 길이 23m와 추가 냉매 1,140g의 정밀한 설계 | 남양주 별내아이파크2단지

남양주 별내아이파크2단지 아파트에서 거실과 방마다 냉방 효율을 높이기 위해 천장형 시스템에어컨을 설치한 현장입니다. 안녕하세요.

천장 내부의 배관 동선이나 실외기실의 통풍 조건이 맞지 않으면 설치 후 관리가 까다로워질 수 있습니다. 어떻게 배관 경로를 잡고 실외기실 조건을 확인했는지 순서대로 짚어볼게요.

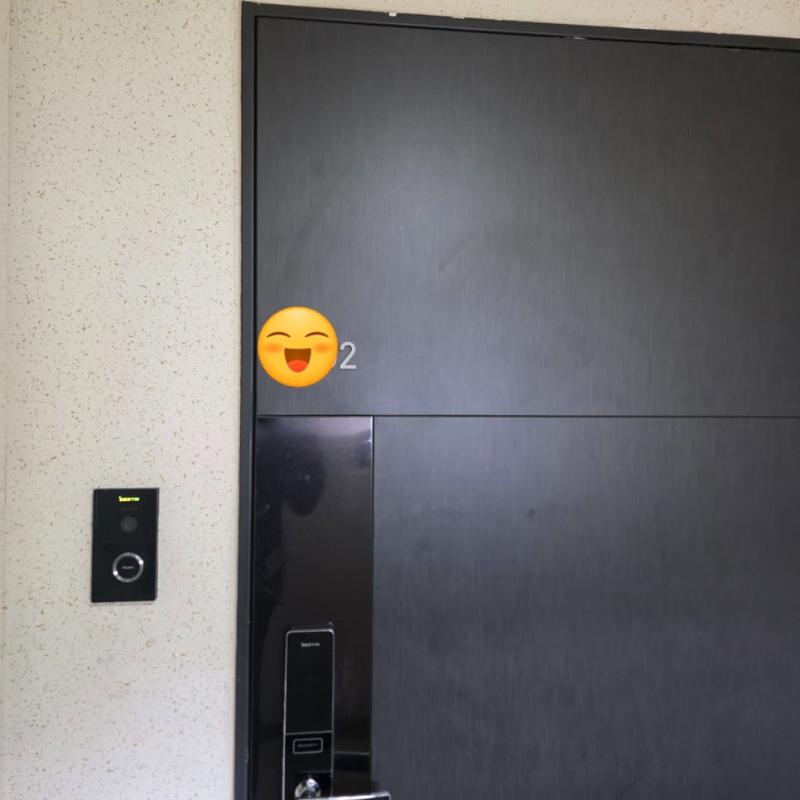

작업의 시작은 세대 내부의 정확한 위치 파악부터 이루어집니다. 복도 공간의 도어와 스마트락 장치 등 기존 구조물을 확인하며 실내기가 배치될 최적의 지점을 설정했습니다.

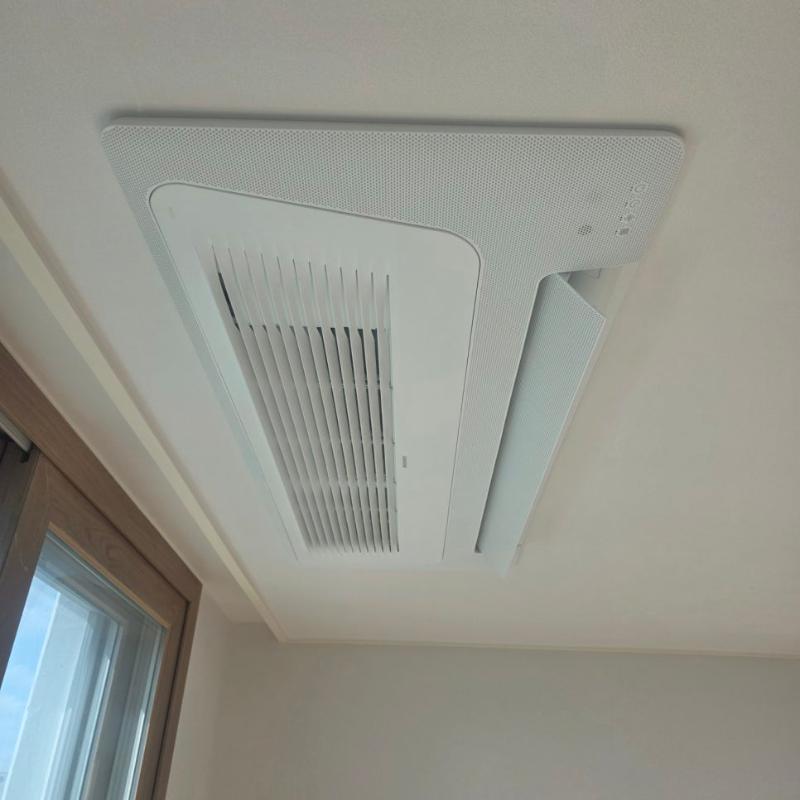

천장면에 맞춰 마감된 실내기는 창호 주변 공간과의 간섭을 피하도록 배치되었습니다. 바람이 생활 공간으로 자연스럽게 퍼질 수 있는 위치를 고려하여 천장 높이에 밀착해 고정했습니다.

실내 천장에 공기 순환 장치를 거치하는 과정입니다. 본체가 천장 안쪽에 자리 잡아야 바닥이나 벽면의 가구 배치에 제약을 주지 않고 공간을 단정하게 사용할 수 있습니다.

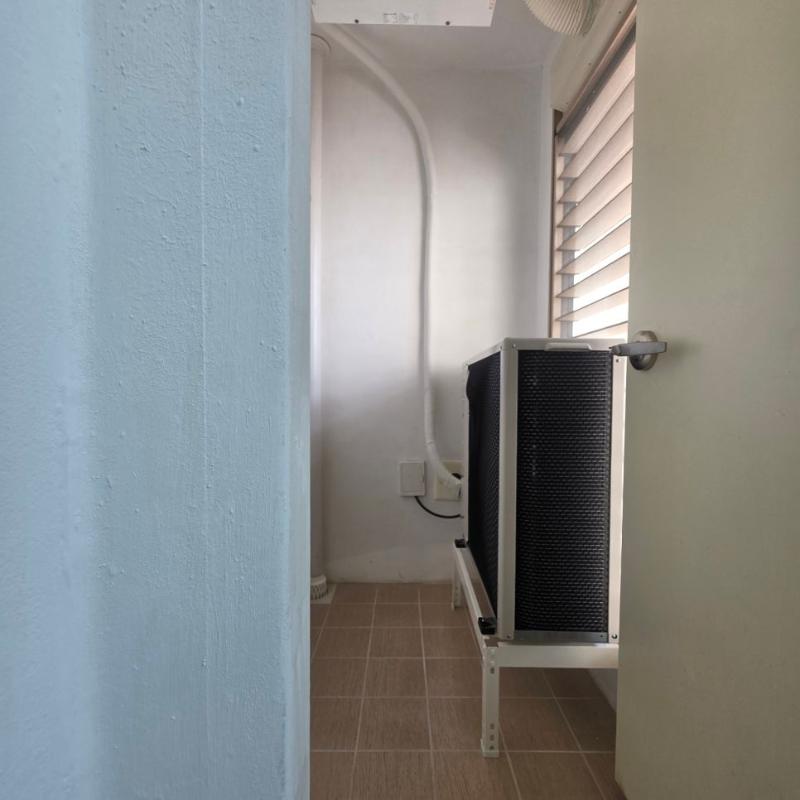

좁은 공간의 벽면을 따라 냉난방 장치와 배관을 연결하는 모습입니다. 배관이 꺾이는 구간이나 고정 지점을 세밀하게 잡아야 냉매 흐름에 방해가 생기지 않습니다.

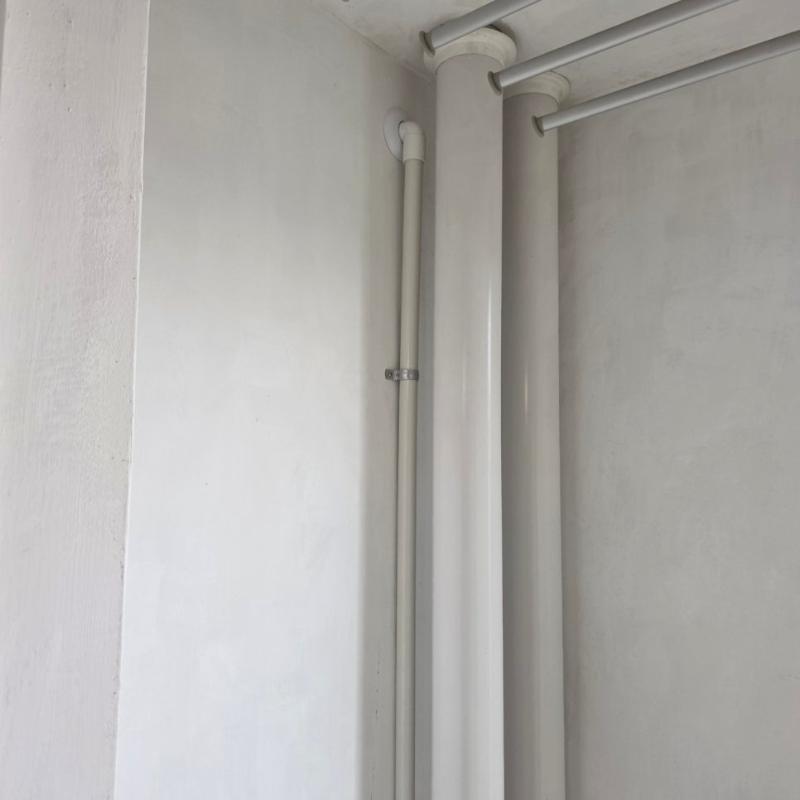

벽면에서 소형 기기를 활용해 정밀한 수평과 위치를 측정하는 단계입니다. 눈에 보이지 않는 천장 속 배관 경로를 잡을 때 이러한 계측 과정이 선행되어야 오차 없는 마감이 가능합니다.

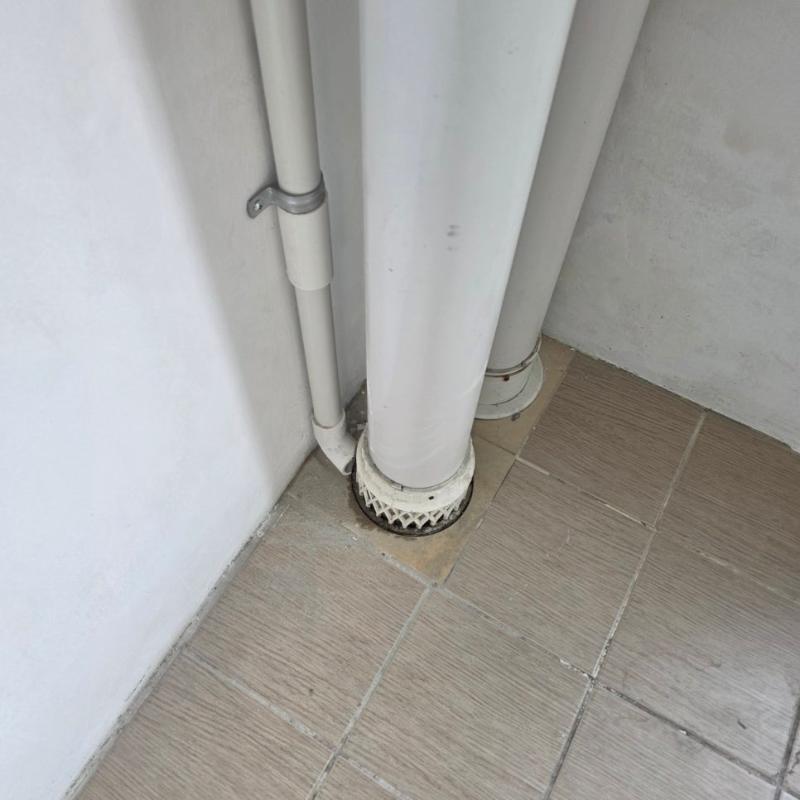

타일 바닥과 벽면을 따라 흰색 배관이 정리되어 지나갑니다. 배관이 노출되는 구간은 주변 구조에 맞춰 정돈하여 시각적인 이질감을 줄였습니다.

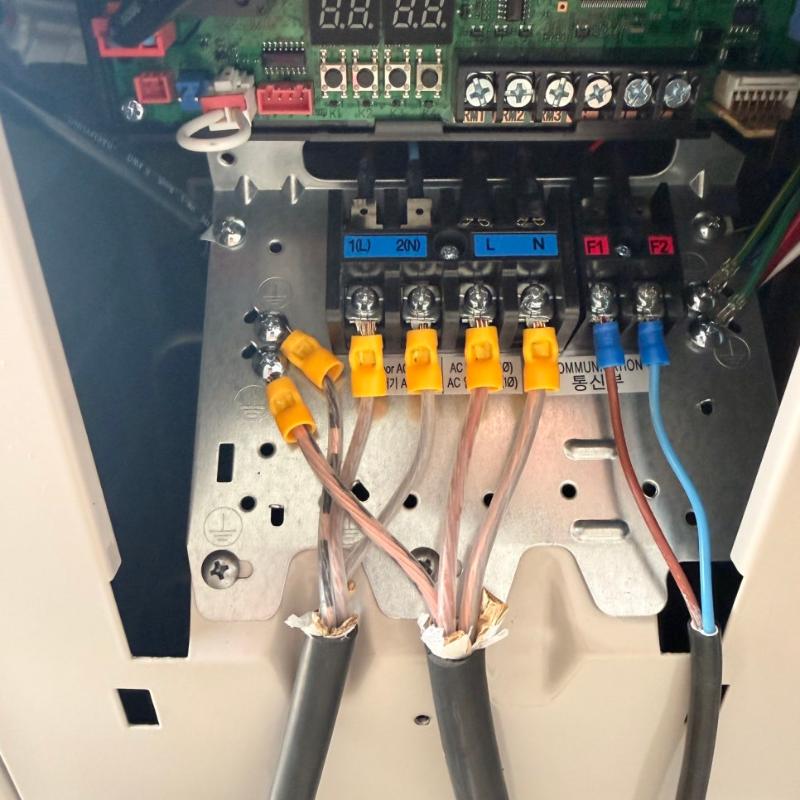

전기 박스 내부의 전선과 접합기, 스위치 체결 상태를 점검하는 과정입니다. 시스템에어컨은 냉매 계통뿐만 아니라 전원과 통신, 차단기 구성이 정확해야 실내외기가 정상적으로 연동됩니다.

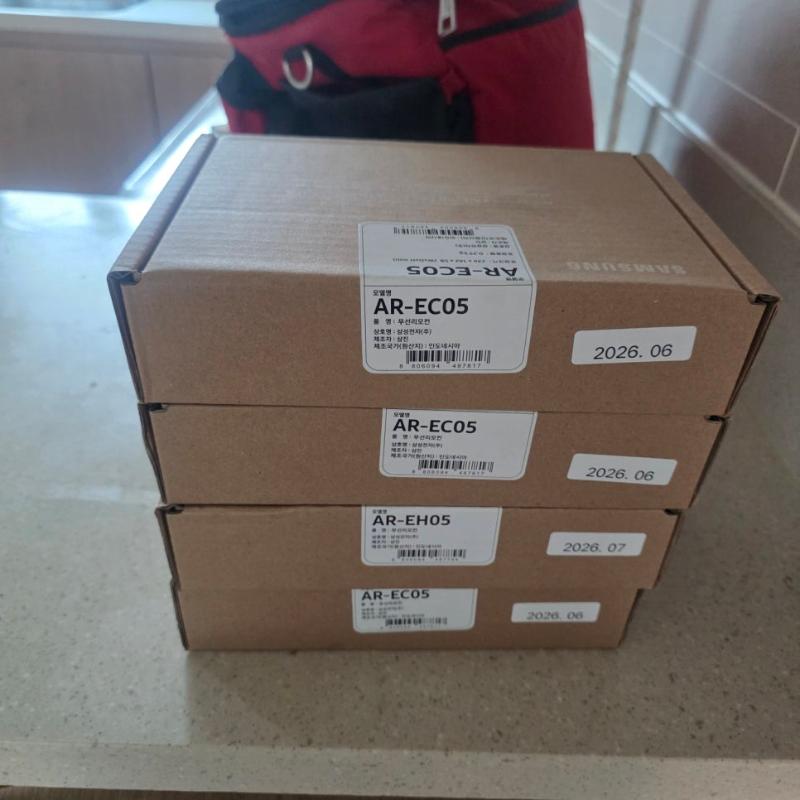

현장에 투입된 제품 박스들의 라벨을 통해 모델명과 제조 일자를 확인합니다. AR-EC05, AR-EH05 등 규격에 맞는 정품 자재가 투입되었는지 검수하는 단계입니다.

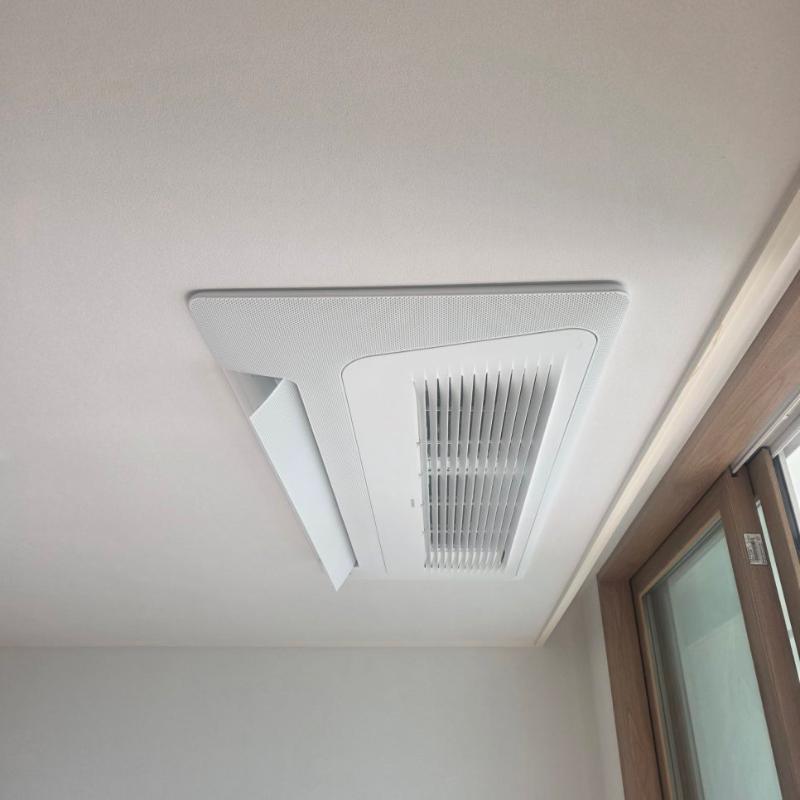

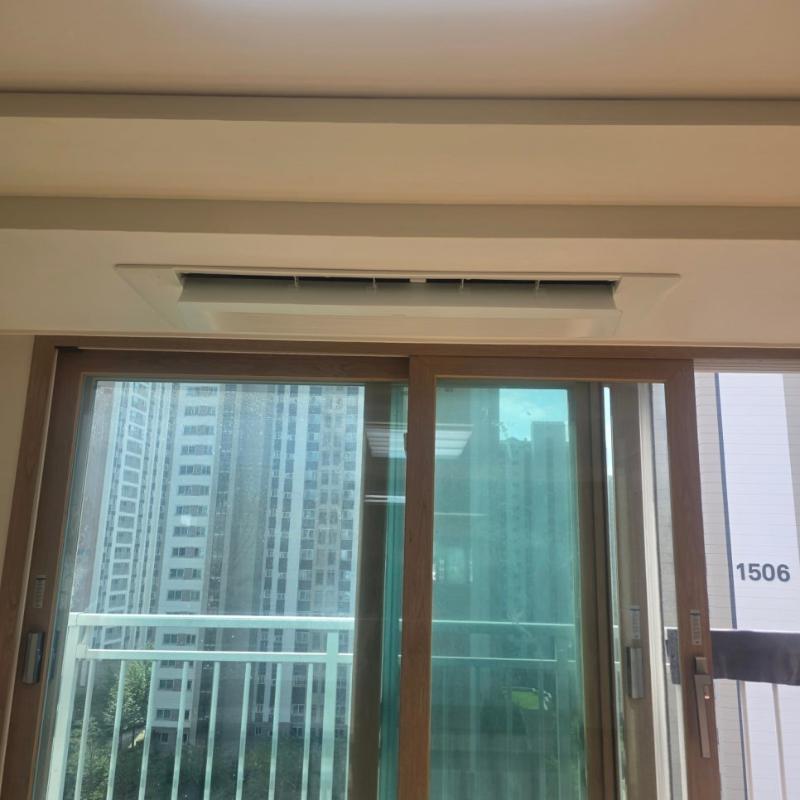

창호의 유리 패널과 문틀 상부 벽면의 간격을 확인합니다. 실내기 설치 시 창호 프레임과 너무 밀착되면 진동이나 간섭이 생길 수 있어 적절한 이격 거리를 확보했습니다.

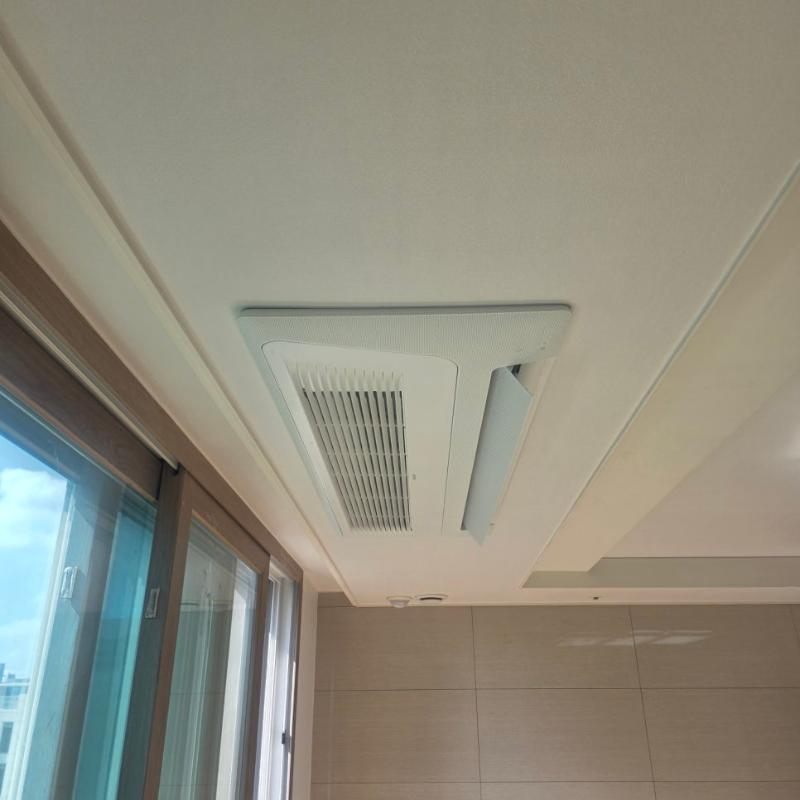

천장에 설치된 공기 순환기와 주변 벽면 타일의 조화를 살피는 과정입니다. 실내기 루버의 각도를 조정해 바람이 아래쪽을 향하게 하여 천장 주변에 결로가 생기는 가능성을 줄였습니다.

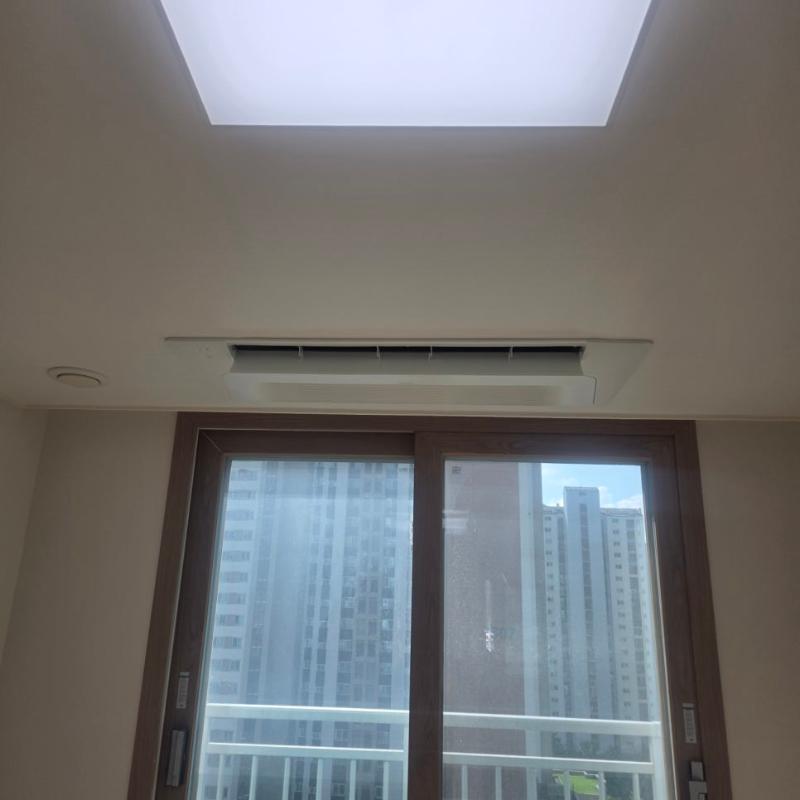

높은 건물이 보이는 창가 쪽 천장에 공기 순환기를 배치했습니다.

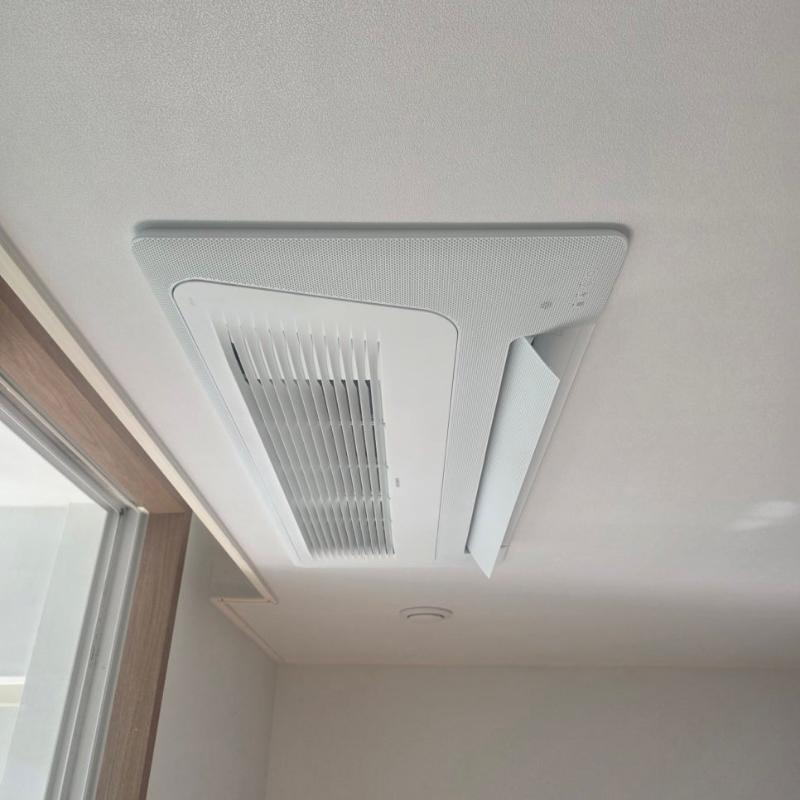

최종적으로 설치된 흰색 공기 조절 장치가 창호 프레임과 나란히 배치된 모습입니다. 매니폴드 게이지와 계측 장비를 연결해 냉매 계통의 운전 상태와 냉방 반응을 확인하며 작업을 마무리했습니다.

이번 현장은 설치 확인 기준으로 배관 길이 23m가 기록되었으며, 추가 냉매량은 1,140g으로 정밀하게 관리되었습니다. 실외기는 전용 받침대 위에 배치해 바닥과 간격을 두었으며, 외부 루버를 통해 열기가 원활히 빠져나갈 수 있도록 구성했습니다.

실내기 배치를 결정할 때 창호와의 간섭 여부를 먼저 살피고, 실외기실 루버의 개폐 상태를 확인해 보세요. 배관 길이 23m와 추가 냉매 1,140g처럼 현장 상황에 맞는 정확한 수치 산출이 중요합니다.
