인천 영종 제일풍경채디오션 아파트 입주 전 단계에서 진행된 시스템에어컨 설치 현장입니다. 안녕하세요. 내부 마감 전 단계에 공사를 진행하여 배관과 전기 배선 작업 시 간섭을 줄이고 천장 매립 상태를 정돈한 사례입니다.

천장 속 깊이가 충분한지, 배관 경로가 효율적인지 판단하기 어려울 때가 있죠. 어떤 순서로 설계를 진행하고 검증했는지 따라가 볼게요.

작업의 시작은 각 구역을 명확히 구분하는 것부터 시작합니다. 사진 속 숫자와 표식처럼 위치를 지정해 두어야 설계된 도면대로 오차 없이 실내기가 배치됩니다.

천장 구조를 분석해 배관 길이를 최소화하는 경로를 설계했습니다. 굴곡을 줄여 냉매가 흐르는 과정에서 발생할 수 있는 손실을 줄이는 것이 냉방 성능과 전기 요금에 영향을 주기 때문입니다.

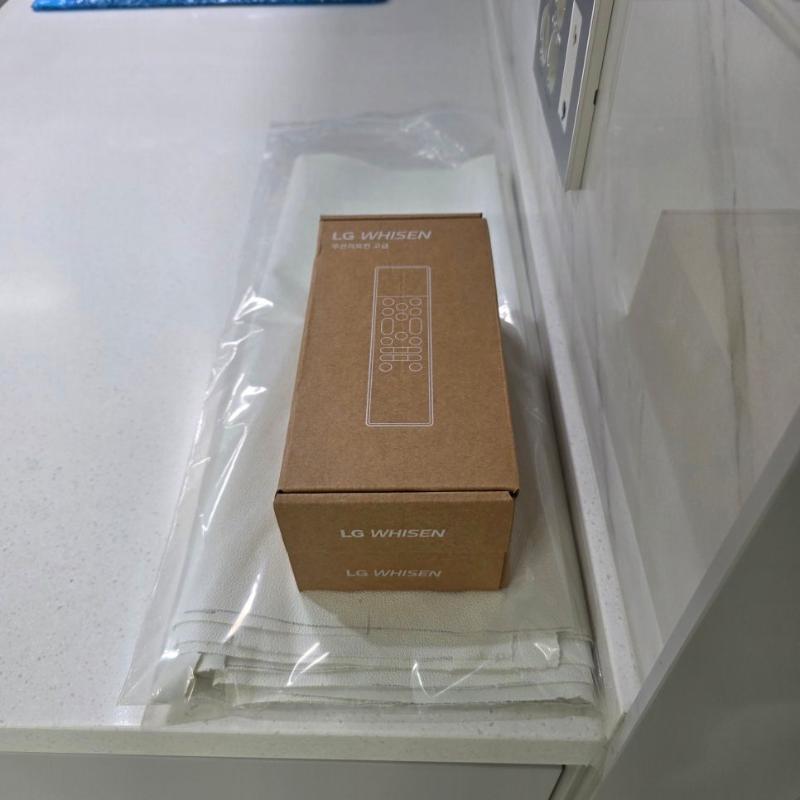

설치될 기기는 LG WHISEN 모델을 적용했습니다. 공간별 용도에 맞춰 거실에는 넓은 면적을 커버하는 제품을, 안방과 아이방에는 에너지 효율과 소음을 고려한 모델을 각각 배치했습니다.

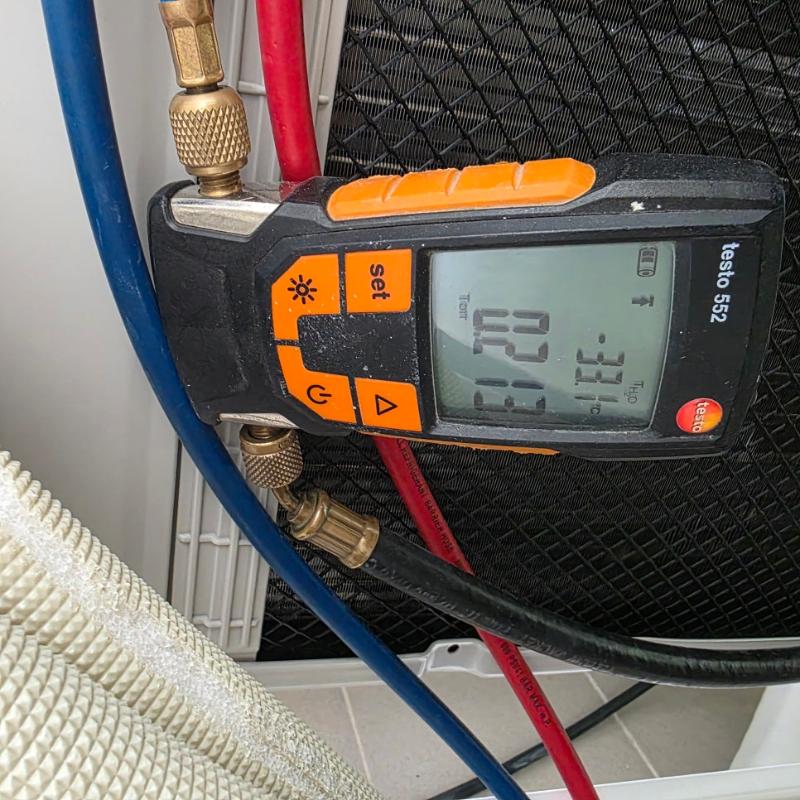

배관 연결 후에는 테스토 552 온도계와 같은 측정 장비를 활용해 상태를 점검합니다. 정밀한 측정은 보이지 않는 배관 내부의 이상 유무를 확인하는 필수 과정입니다.

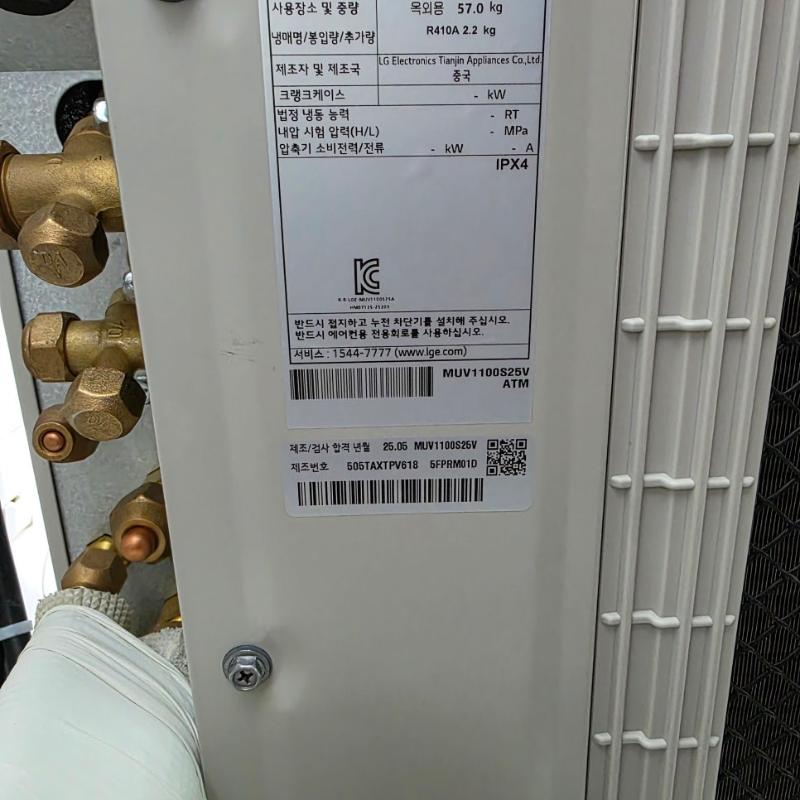

금속 파이프 연결 부위에는 결로 방지를 위해 고급 단열재를 이중으로 적용했습니다. 여기에 고무 패킹으로 한 번 더 보강하여 누수 가능성을 차단하는 공정을 거쳤습니다.

실내기 배치 시에는 흡입구와 토출구가 막히지 않도록 전용 마감재로 마무리했습니다. 천장 마감선과 기기 테두리가 밀착되어 돌출부 없이 평평하게 설치된 모습입니다.

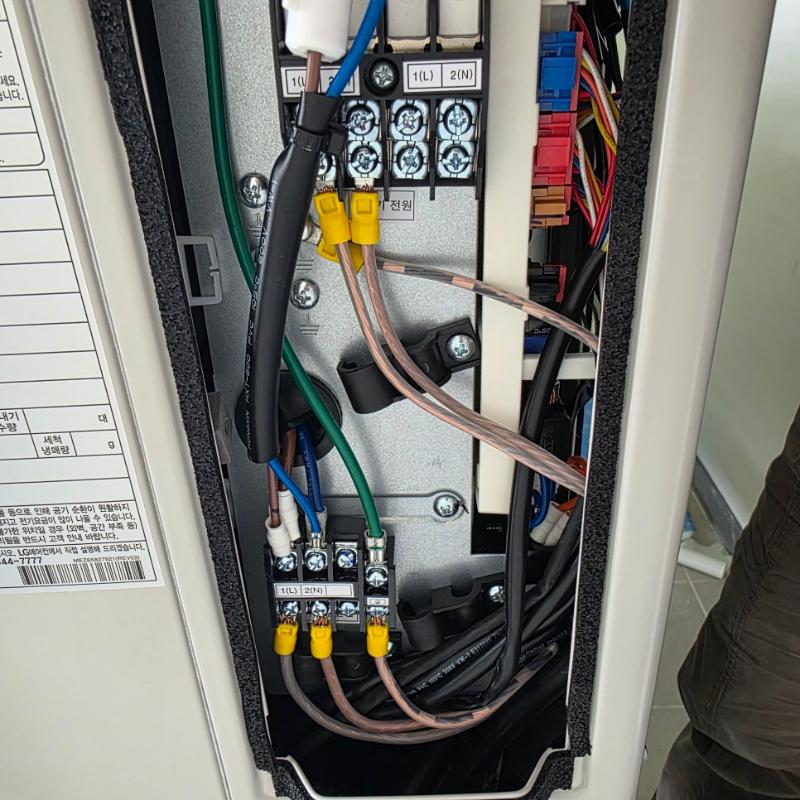

전기 설계는 전력 사용량이 집중되지 않도록 회로를 분산 배치하는 것이 핵심입니다. 다양한 색상의 전선과 커넥터를 이용해 전기 부하를 계산하여 누전이나 과부하 문제를 예방했습니다.

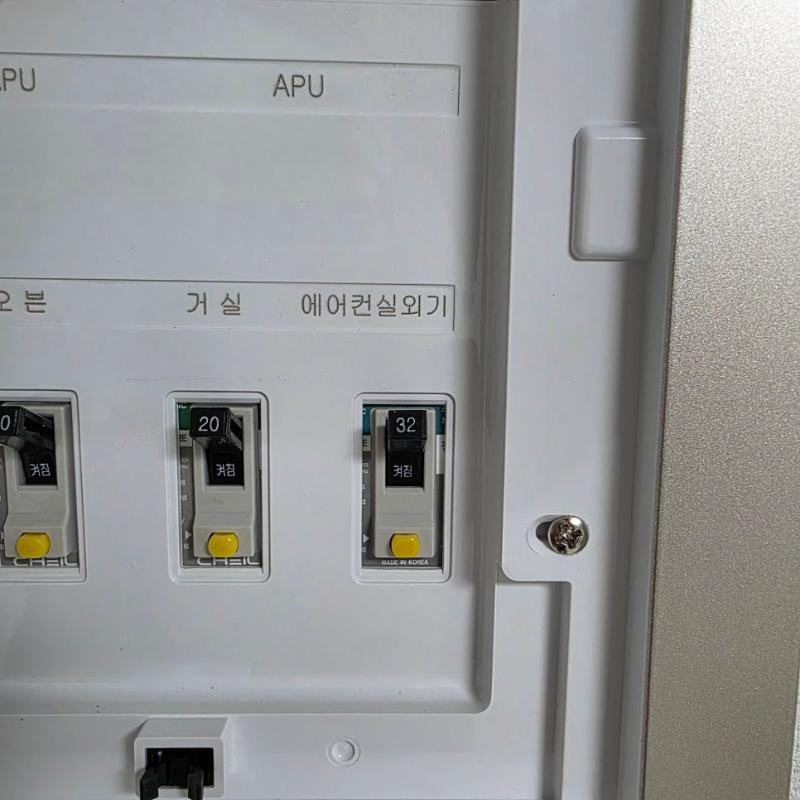

전기 박스 내부에 설치된 스위치와 APU 장치를 통해 전력 공급 상태를 제어합니다. 설치 후에는 모든 구간에서 전기 안정성 테스트를 반복적으로 진행해 정상 작동 여부를 확인했습니다.

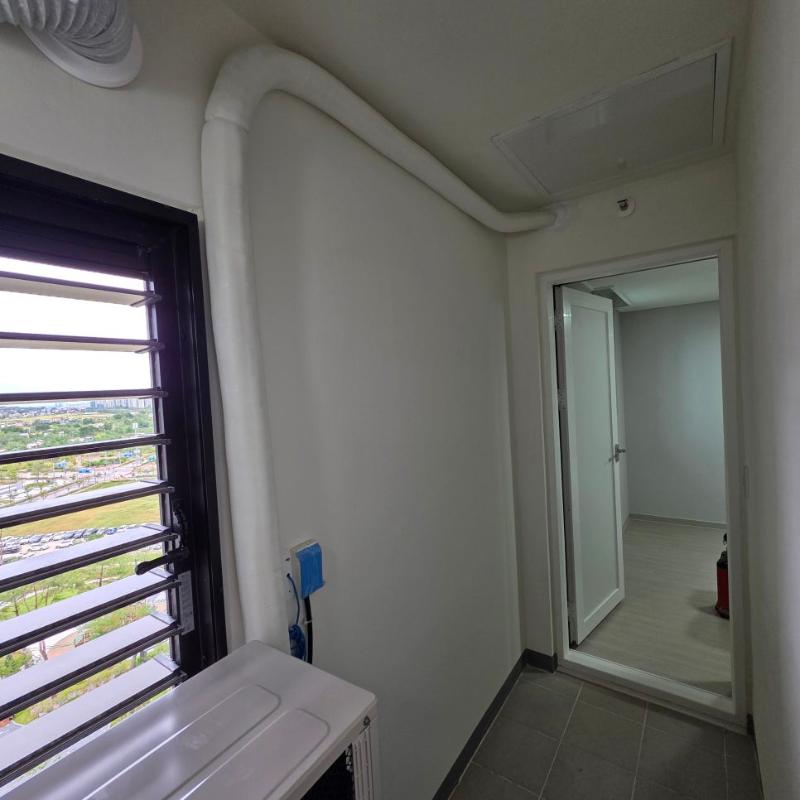

흰색 배관들이 천장을 따라 정돈되어 매립되는 과정입니다. 신축 아파트의 천장 속 깊이가 안정적으로 확보되어 있어 배관을 깔끔하게 숨길 수 있었습니다.

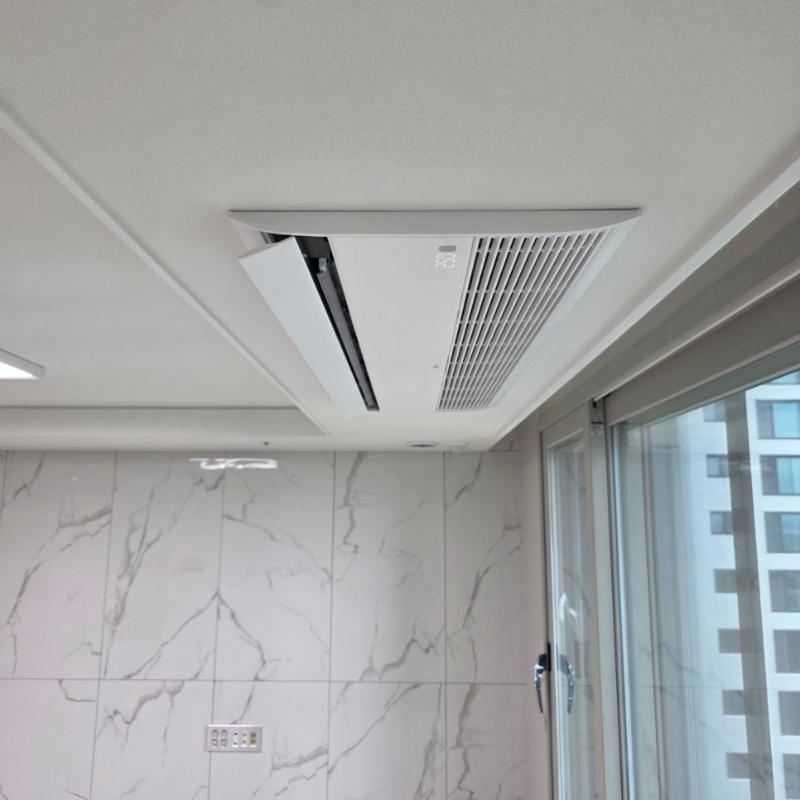

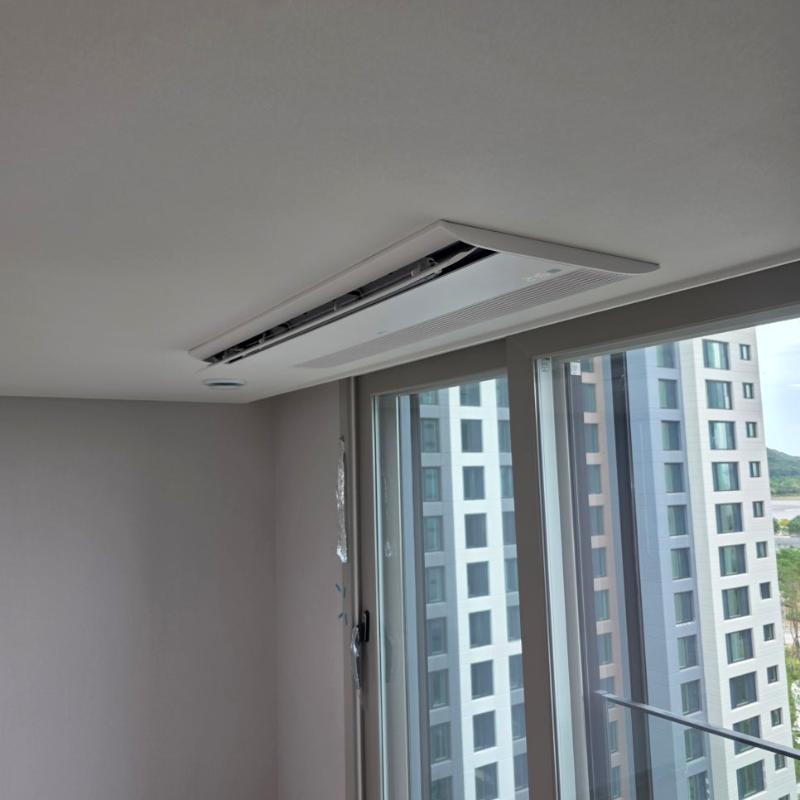

천장에 설치된 공기청정 기능 기기와 벽면의 마블 패턴 타일이 만나는 지점입니다. 기기가 천장 면과 수평을 이루어 시각적인 단차가 드러나지 않게 마감되었습니다.

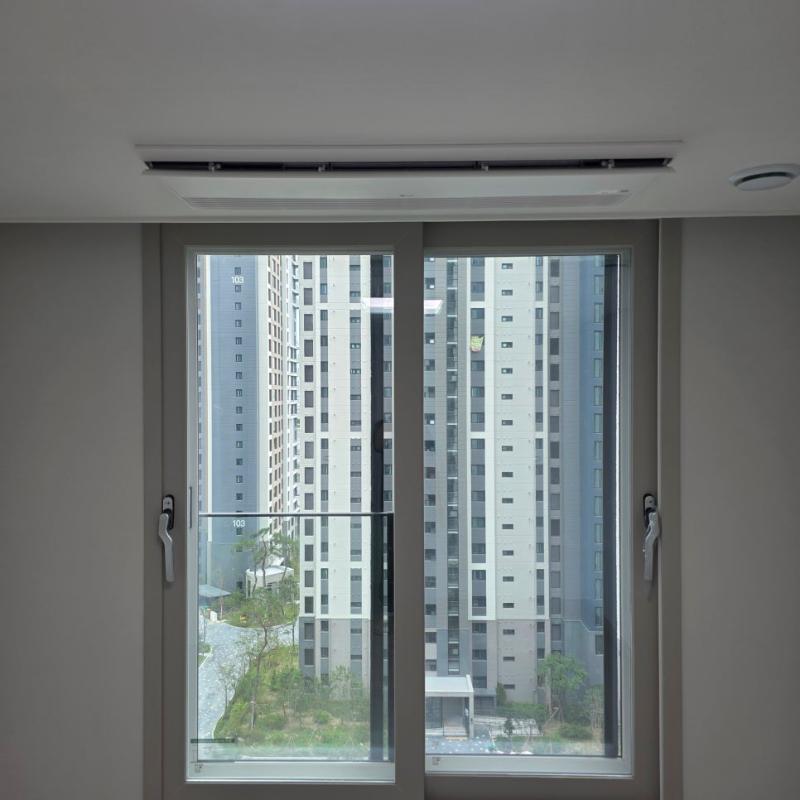

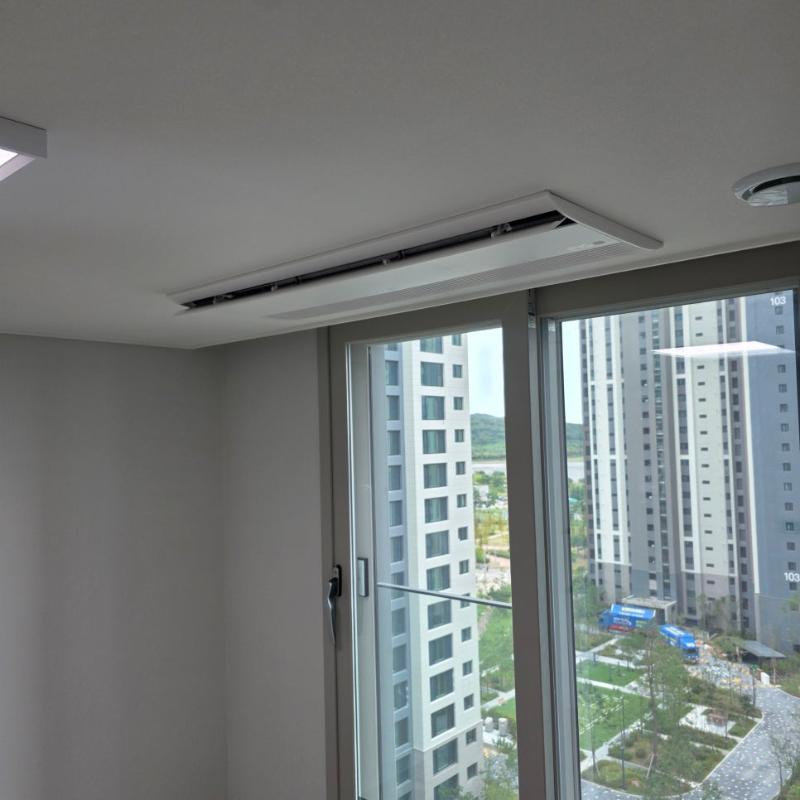

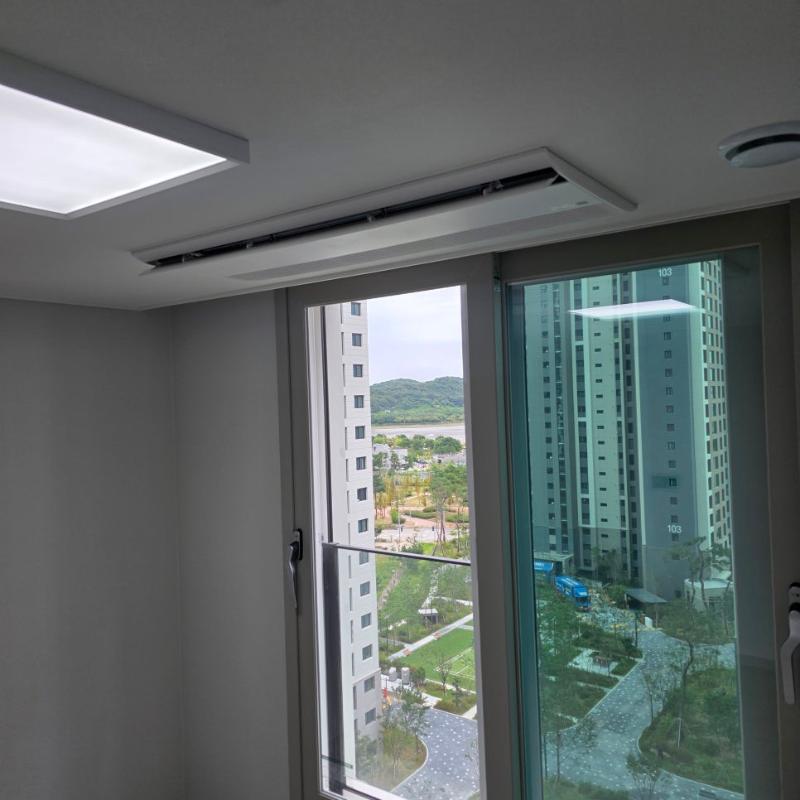

슬라이딩 유리문이 설치된 창호 근처의 냉난방 장치 설치 모습입니다. 벽면의 회색 마감재와 기기의 색상이 이질감 없이 맞물리도록 배치했습니다.

실외기는 통풍이 원활한 전용 공간에 벽면과 일정 거리를 두고 배치했습니다. 외부 공기 흐름을 방해하지 않도록 방향을 조정하여 냉각 효율을 높이는 설계를 적용했습니다.

입주 전 단계에서 천장 구조를 분석하고 배관 경로를 최적화하는 것이 중요합니다. 특히 결로 방지를 위한 이중 단열재 적용과 전기 회로 분산 설계가 선행되어야 합니다.

이번 현장은 거실과 방마다 맞춤형 실내기를 배치하고, 배관 구간에 대해 5년 무상 A/S를 제공하는 조건으로 시공되었습니다.

LG WHISEN 모델 설치와 이중 단열재 보강이 필요한 환경이라면 배관 동선 설계부터 확인해 보세요.
