몰딩과 바닥 공사 후 발견한 통신 경로의 난제 | 서울 응봉동 대림1차아파트

80년대에 지어진 구축 아파트는 천장이 콘크리트로 되어 있고 별도의 천정 목공 작업이 없는 경우가 많습니다. 안녕하세요. 이번 현장은 32평형 구조로 이미 몰딩 마감이 끝난 상태에서 랜공사 의뢰가 들어온 곳이었습니다.

구축 아파트의 경우 통신 단자함 위치나 관로 상태가 제각각이라 작업 전 환경 파악이 무엇보다 중요합니다. 어떻게 경로를 확보하고 선을 넘겼는지 그 과정을 따라가 볼게요.

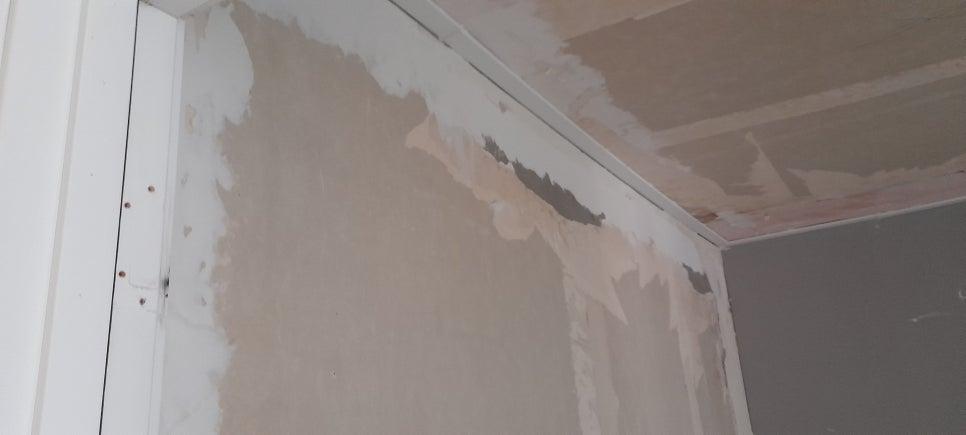

벽과 천장에 마감재가 부분적으로 붙어 있는 실내 공간입니다. 이미 몰딩 작업이 완료된 상태라 벽을 파내어 선을 넘기는 작업이 물리적으로 매우 까다로운 조건이었습니다.

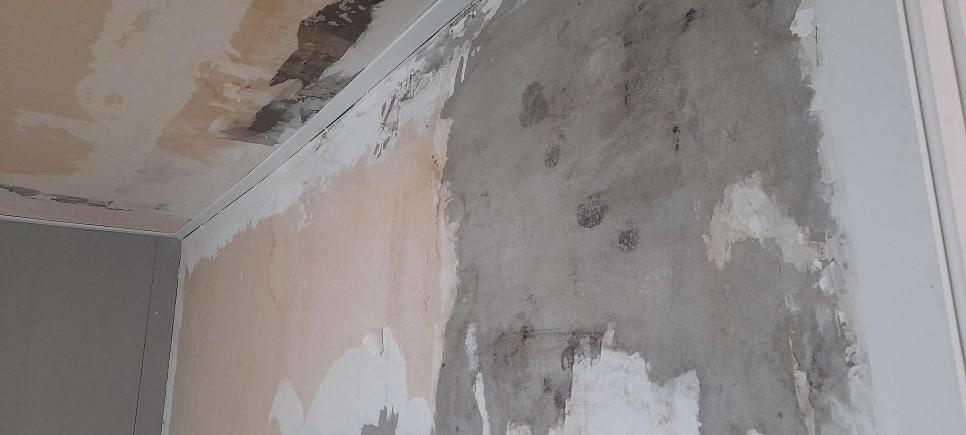

벽면과 천장의 마감이 부분적으로 제거되어 흠집이 드러난 모습입니다. 천정 목공을 하지 않은 콘크리트 구조라 선을 숨길 수 있는 공간이 턱없이 부족한 상황이었습니다.

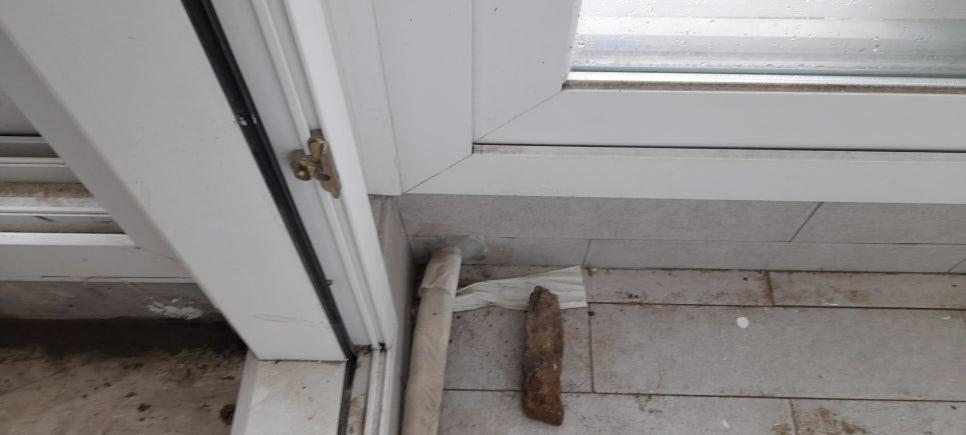

힌지가 보이는 여닫이 도어의 상부 프레임 쪽입니다. 평소라면 몰딩 전이나 바닥 보일러 공사 단계에서 선을 미리 깔아두어야 하지만, 이미 마감이 끝난 시점이라 새로운 경로를 찾아야 했습니다.

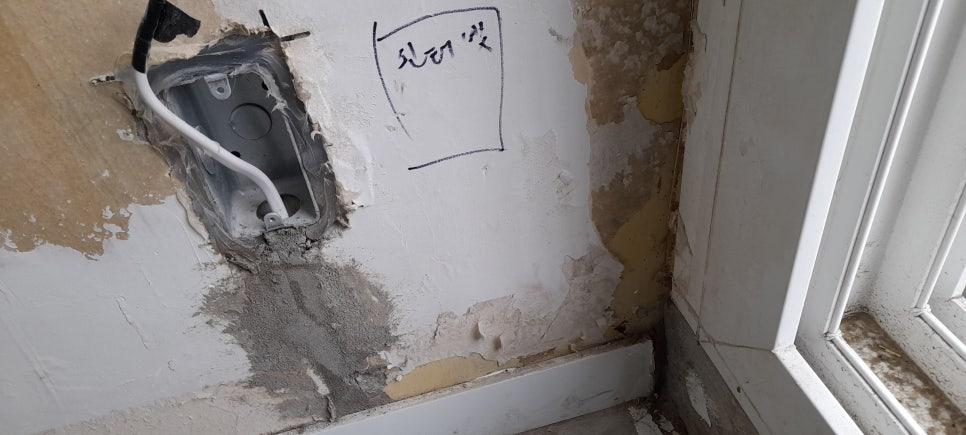

벽체가 벗겨진 상태에서 전기 박스 구멍과 흰색 전선이 노출되어 있습니다. 기존의 전화 콘센트는 거실에 하나뿐이었지만 그마저도 목공사로 막혀 있어 사용할 수 없는 상태였습니다.

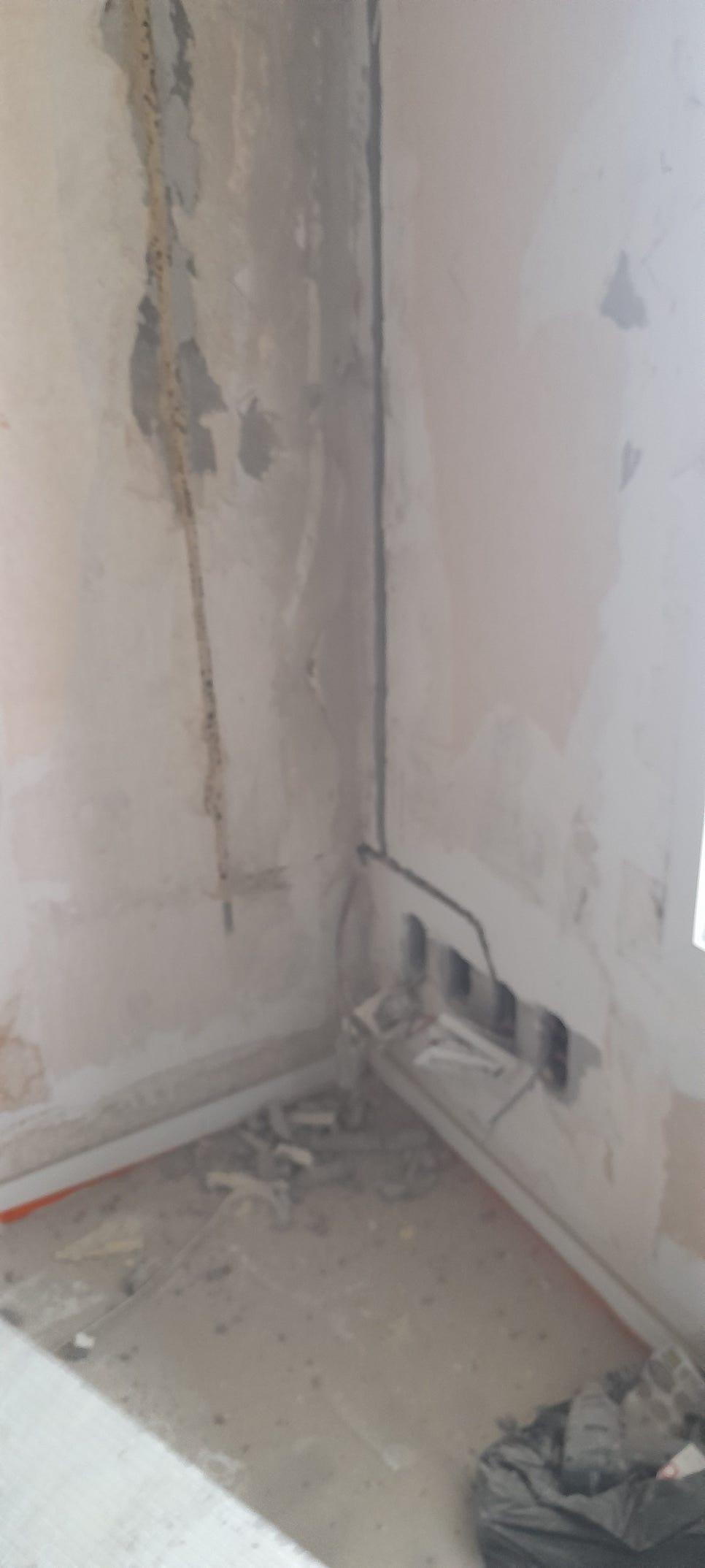

벽면에 흠집이 있고 바닥에 파편이 놓인 공사 중인 공간입니다. 바닥을 파내어 선을 깔 방법도 고민했지만, 몰탈 층이 얇아 보일러 배관 손상 위험이 있어 천정이나 벽면 타공으로 방향을 틀었습니다.

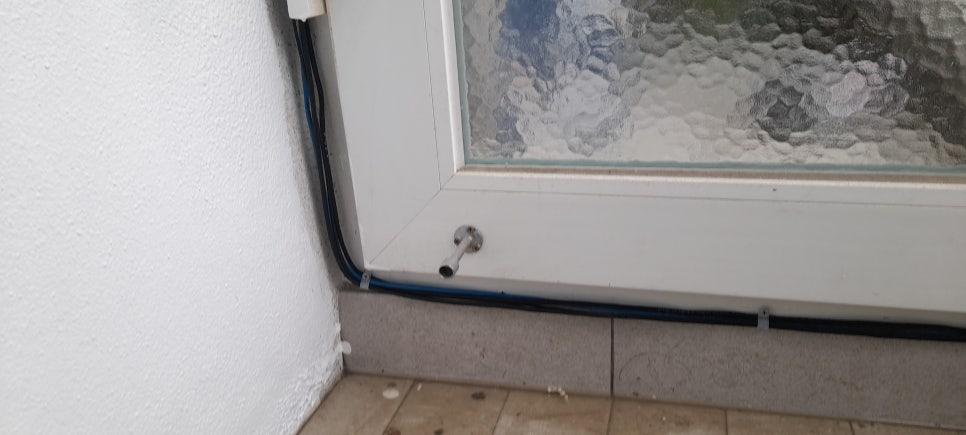

흰색 프레임의 창호 아래 벽면에 검은색 전선이 부착되어 있습니다.

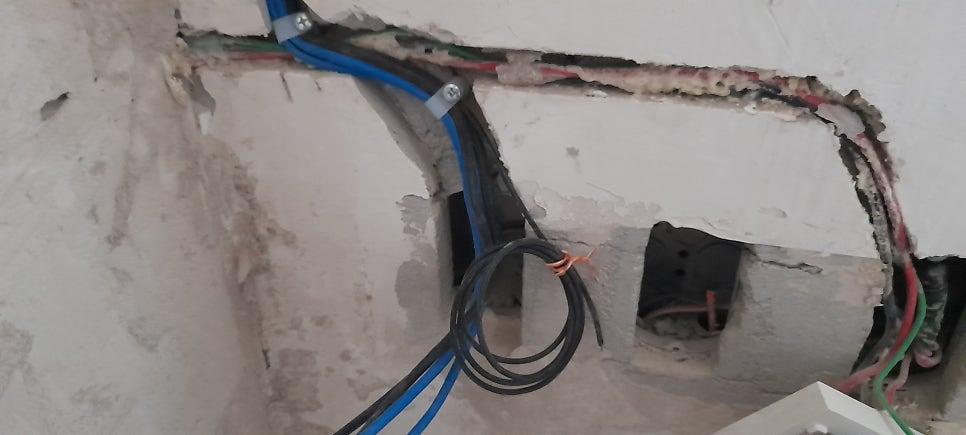

벽체가 파손되어 파란색, 검은색, 빨간색 등 다양한 전선이 노출된 모습입니다. 안방으로 들어오는 인터넷선을 기점으로 작은방으로 가기 위해 벽을 돌아서 홈파기(까대기) 작업을 진행했습니다.

자재 1

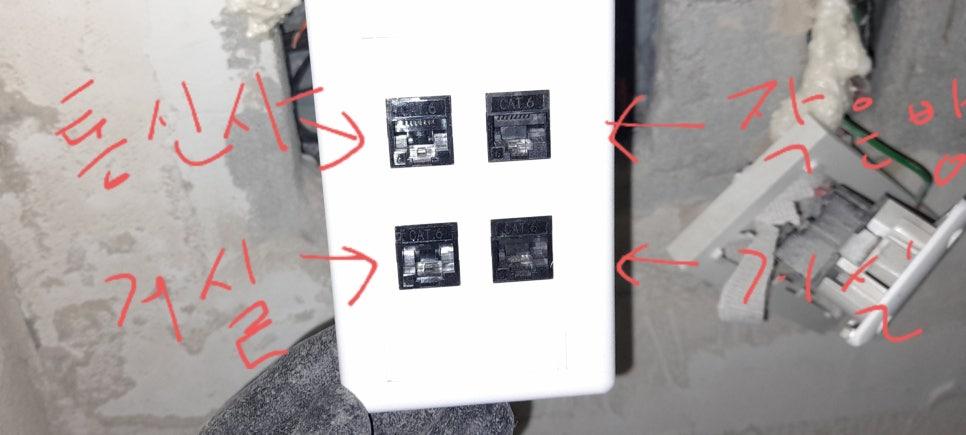

CAT.6 인터페이스 4개가 나란히 배치된 모습입니다. 안방 통신 단자는 4구 랜플레이트로 마감하며, 향후 FTTH 방식의 광케이블 인터넷 사용을 대비해 광케이블까지 미리 벽 속에 포설해 두었습니다.

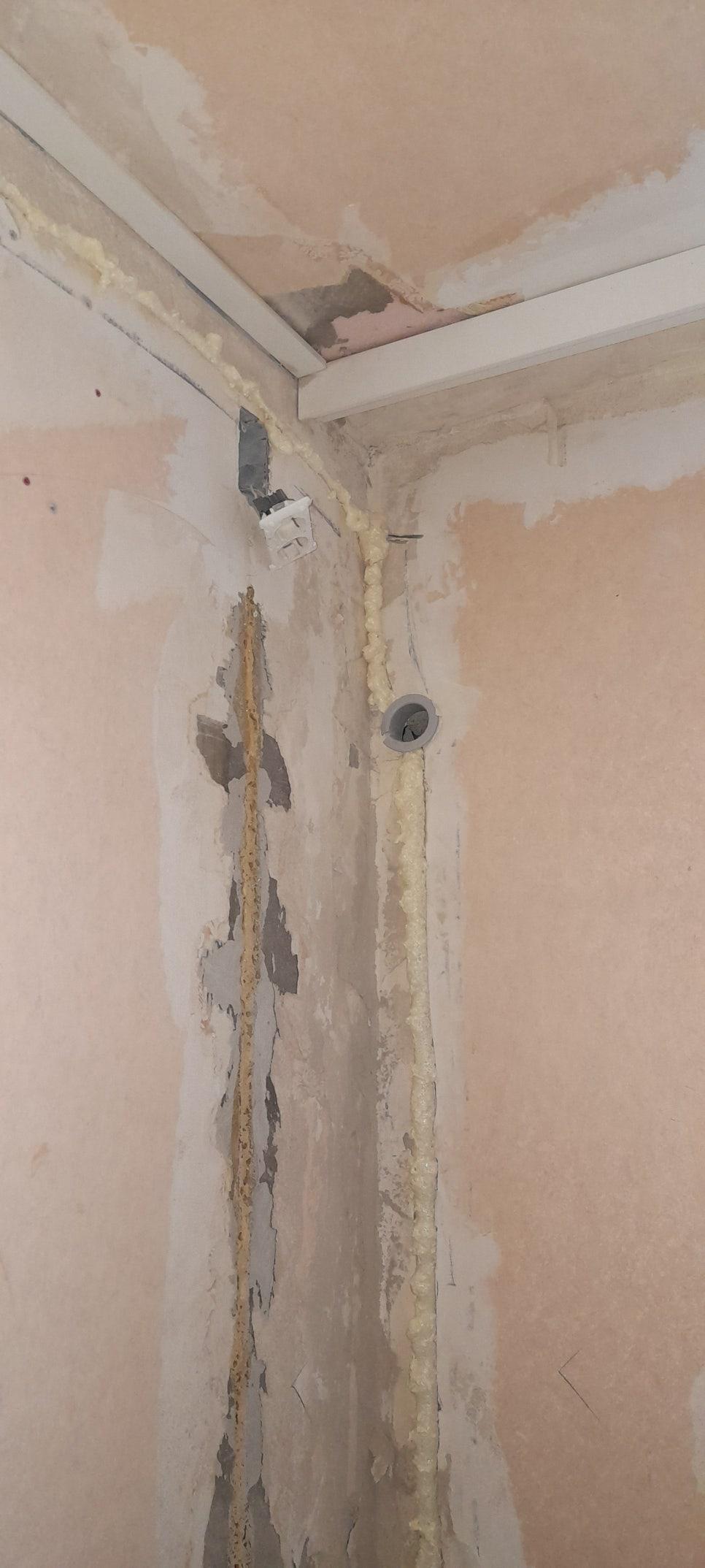

벽과 천장의 마감 작업 중인 상태로 틈새에 흰색 폼 재질이 채워져 있습니다. 안방과 작은방 사이에 있는 화장실 천정 쪽을 양쪽으로 타공하여 랜선을 입선시키는 경로를 확보했습니다.

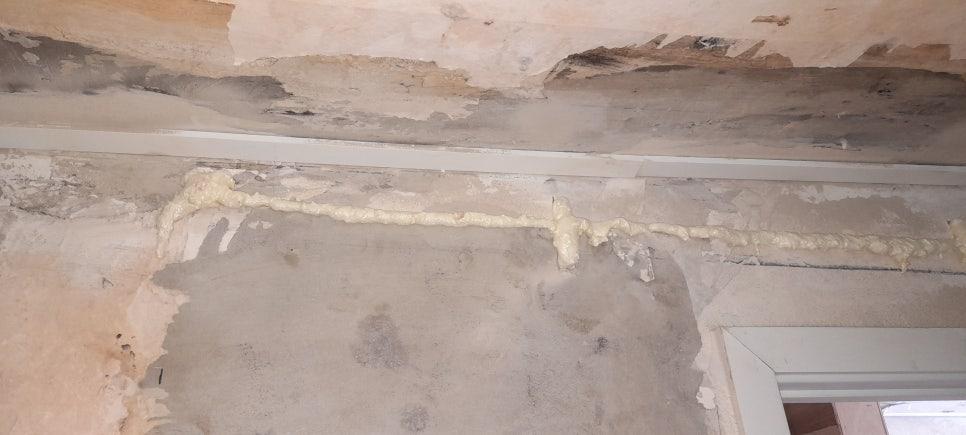

벽면의 코팅 물질이 부서지고 천장이 부분적으로 벗겨진 상태입니다. 몰딩을 건드리지 않고 화장실 천정을 통해 선을 넘긴 덕분에 작은방까지 유선 랜 연결이 가능해졌습니다.

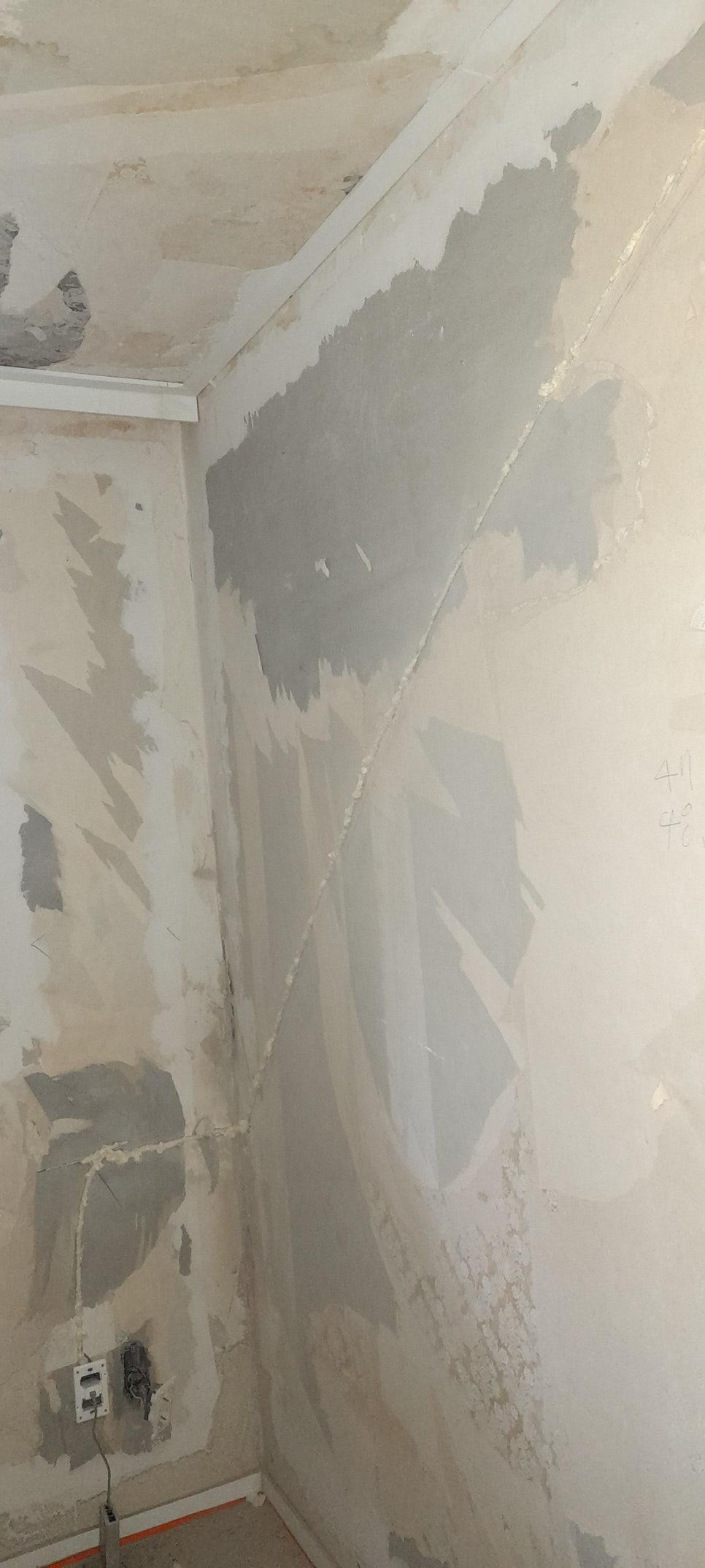

벽지 제거 후의 흰색 벽면에 전기 소켓과 빨간색 라인 표시가 보입니다. 기존에 사용하던 110v 전기 콘센트 단자는 배선을 삭제하고 랜포트로 교체하여 활용도를 높였습니다.

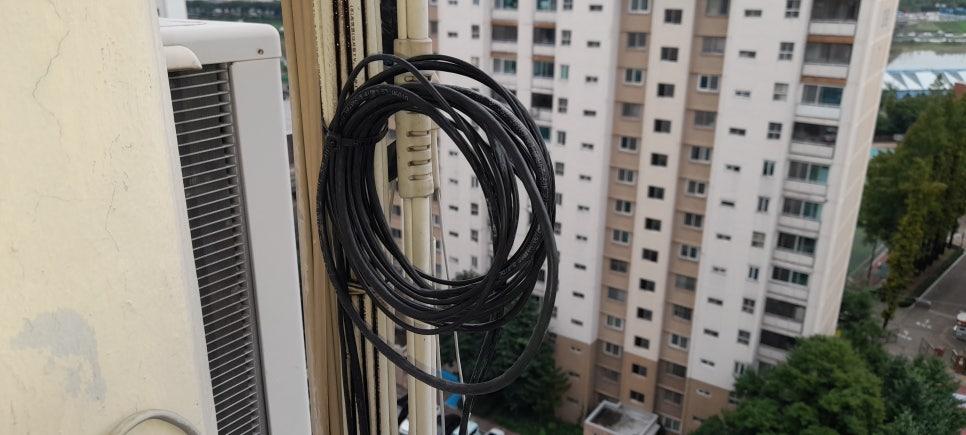

창가에 매달린 검은색 케이블과 에어컨 외부 단자가 보이는 모습입니다. 나중에 인터넷을 개통할 때 바로 연결할 수 있도록 배선을 외부까지 미리 뽑아두어 작업을 마무리했습니다.

다만 모든 방에 포설하고 싶었으나, 인덕션 라인 증설로 인해 전기관로 여유가 없고 물리적으로 경로 확보가 불가능했던 나머지 작은방 한 곳은 포설 대상에서 제외되었습니다.

안방과 거실, 그리고 작은방 1곳까지 랜선 포설과 4구 랜플레이트 마감이 이루어졌습니다. 벽지 마감 후에 플레이트를 장착할 수 있도록 비닐로 케어해 둔 상태입니다.

80년대 지은 아파트처럼 관로가 부족한 환경이라면 철거 직후 가장 먼저 랜공사 일정을 잡으시길 권합니다. CAT.6 랜케이블과 광케이블 포설 여부를 미리 결정해 두는 것이 중요합니다.
