막혀버린 관로를 우회해 역으로 포설한 랜선 공사 | 중랑구 두산아파트

구축 아파트의 좁은 관로 속에서 랜선이 엉켜 인터넷 사용이 완전히 마비된 현장입니다. 안녕하세요. 거주 중에 셀프로 랜선 포설을 시도하시다 관로가 막혀버린 상황이라, 기존 경로가 아닌 새로운 우회로를 찾아 배선 작업을 진행했습니다.

벽 속 관로가 한 번 막히면 일반적인 방법으로는 해결이 어렵죠. 어디서부터 엉켰는지 알 수 없어 막막하실 텐데, 어떻게 경로를 재설정해 연결했는지 그 과정을 따라가 볼게요.

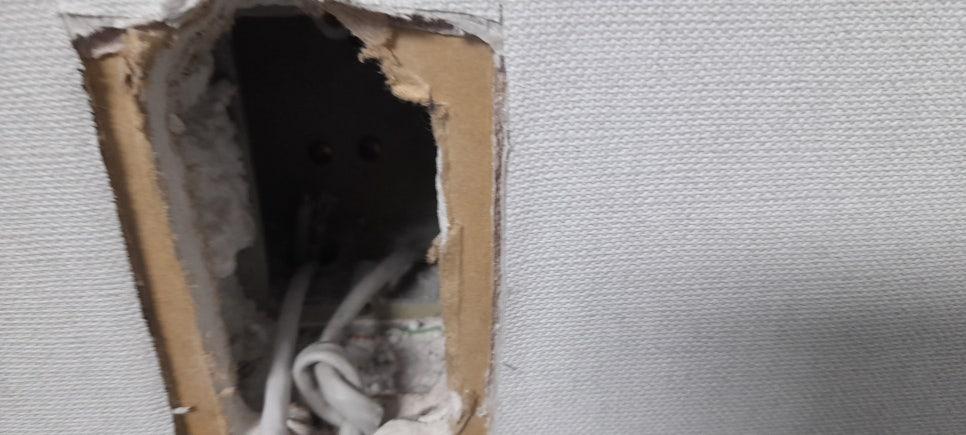

벽면에 파손된 구멍 사이로 내부 전선과 콘크리트 구조가 그대로 드러나 있습니다. 무리하게 선을 당기다 보면 관로 내부에서 선들이 겹쳐 낑기게 되는데, 이 댁 역시 랜선 3개 중 2개가 끊어지고 요비선까지 관로 안에 박혀버린 상태였습니다.

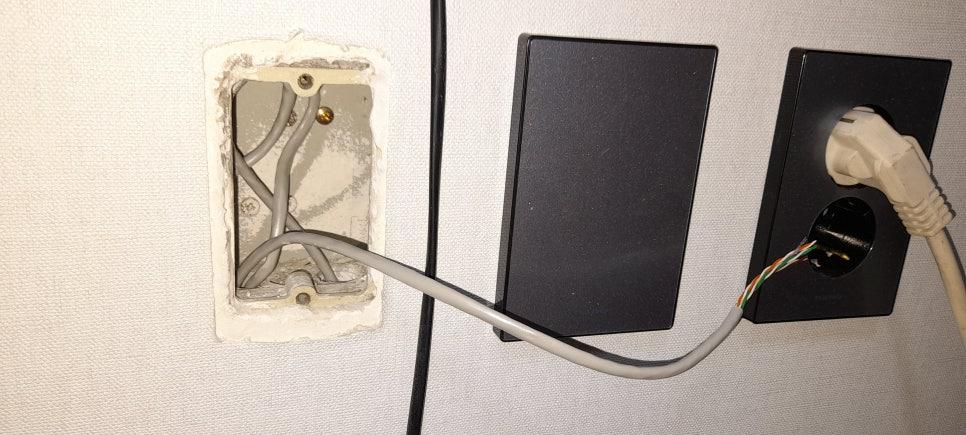

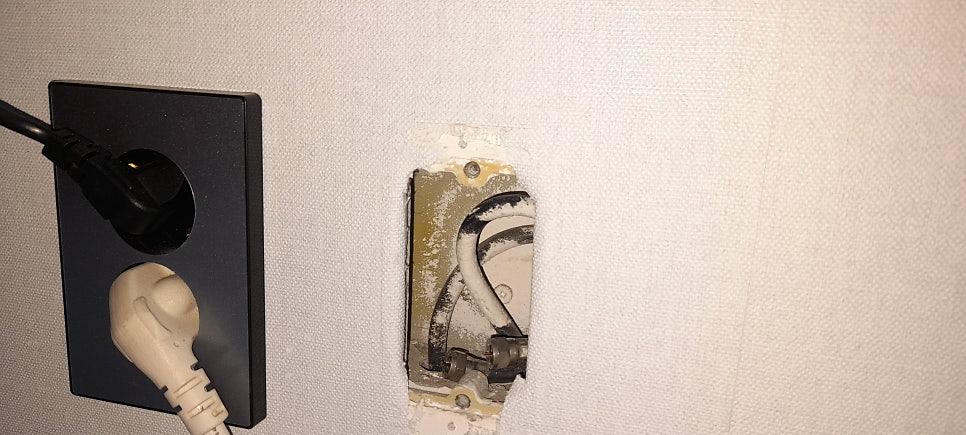

벽면에 설치된 전기 소켓 주변으로 전선들이 노출되어 있습니다. 퐁퐁과 물을 섞어 넣어 마찰을 줄이며 뽑아내려 시도했지만, 이미 관로가 완전히 폐쇄되어 기존 경로로는 도저히 회복이 불가능한 지점이었습니다.

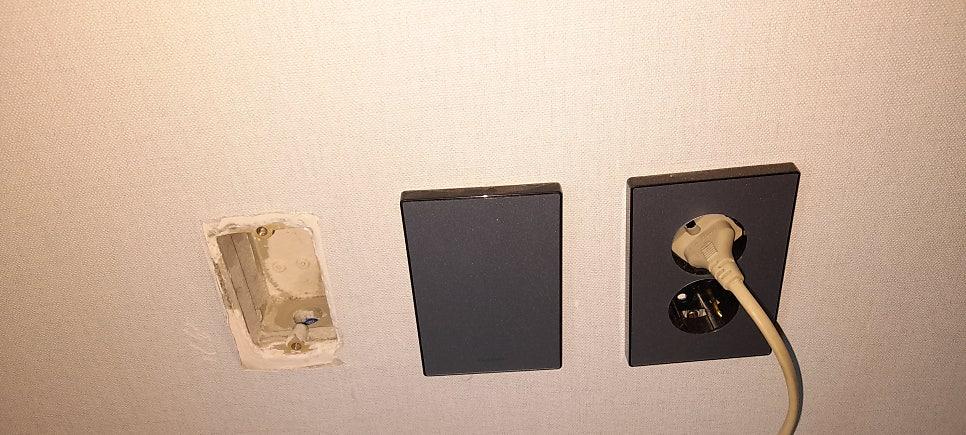

전기 스위치와 소켓, 공사 중인 전기 박스가 보이는 디테일입니다. 기존 전화선 관로마저 제대로 활용할 수 없는 상황이라, 고객님과 상의 끝에 CATV(유선방송) 단자 관로를 이용해 우회하는 방법을 선택했습니다.

자재 1

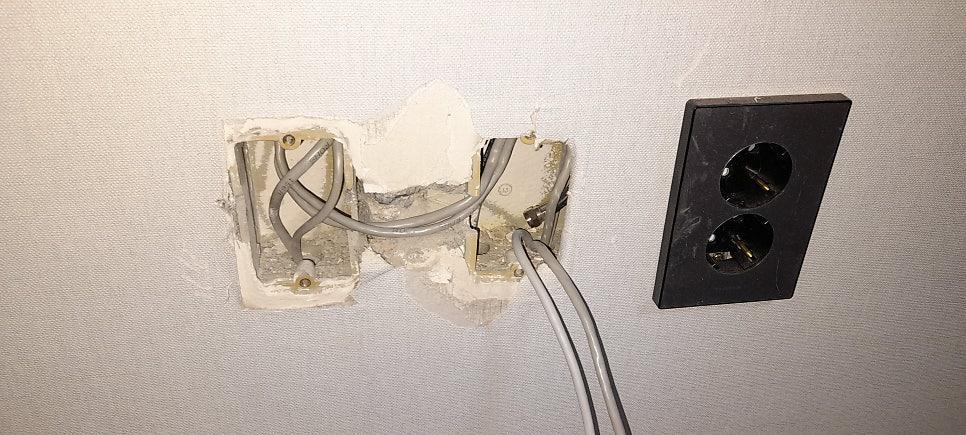

벽면에 전기 박스가 노출되어 있고 우측에 검은색 2구 소켓이 부착되어 있습니다. 거실 TV 쪽의 CATV 단자로 랜선 4개를 먼저 입선시킨 뒤, 이를 이용해 안방과 작은방으로 선을 역으로 보내는 전략을 세웠습니다.

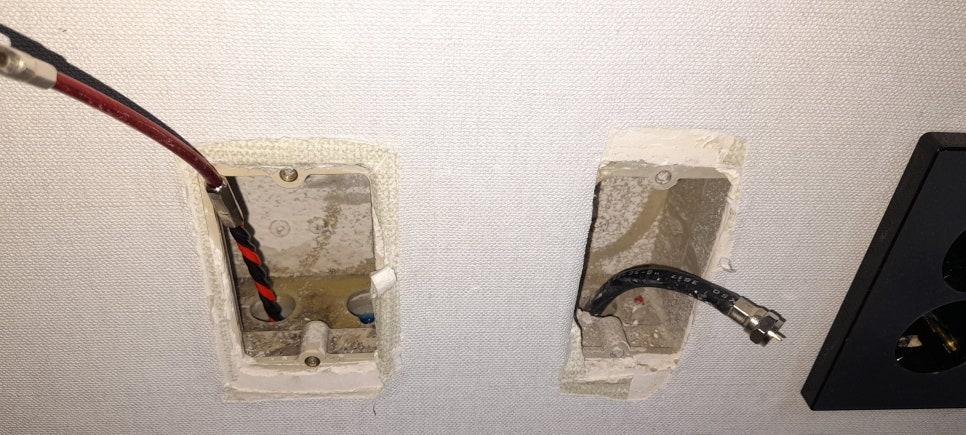

전기 박스 내부에 빨간색과 검은색 전선, 검은색 케이블이 얽혀 있습니다. 안방 단자를 열어보니 내부가 비어 있었는데, 이 경로를 통해 요비선을 밀어 넣어 작은방 쪽으로 랜선을 빼내기로 했습니다.

자재 1

벽에 설치된 전기 박스와 전원 소켓 주변으로 전선이 노출된 모습입니다. 그런데 안방에서 작은방으로 넘어가는 구간이 서로 통해 있지 않고 아래층과 연결된 것으로 보여, 계획을 수정해 안방 전화 단자로 선을 넘겨야 했습니다.

자재 1

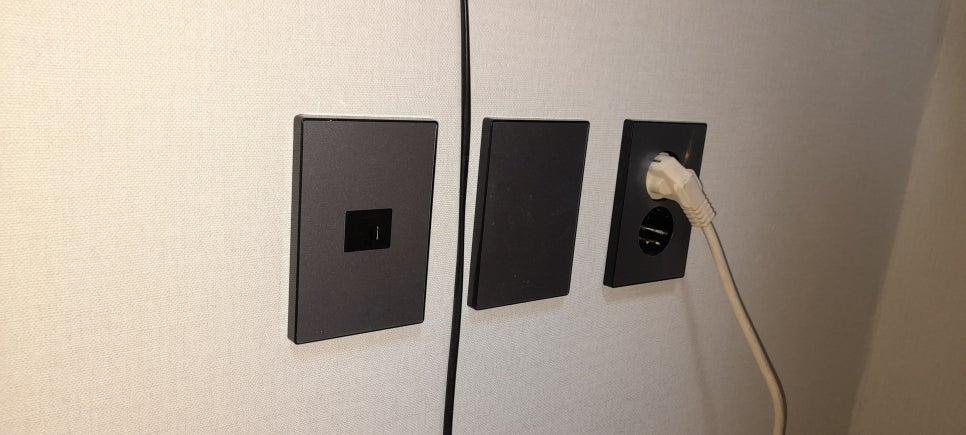

흰색 벽면에 검은색 전기 스위치와 소켓이 설치되었고 흰색 전선이 꽂혀 있습니다. 결국 단자와 단자 사이의 벽을 일부 깨내어 랜선 두 개를 강제로 넘기는 작업을 진행했으며, 이 부분은 추후 벽지로 마감하시기로 했습니다.

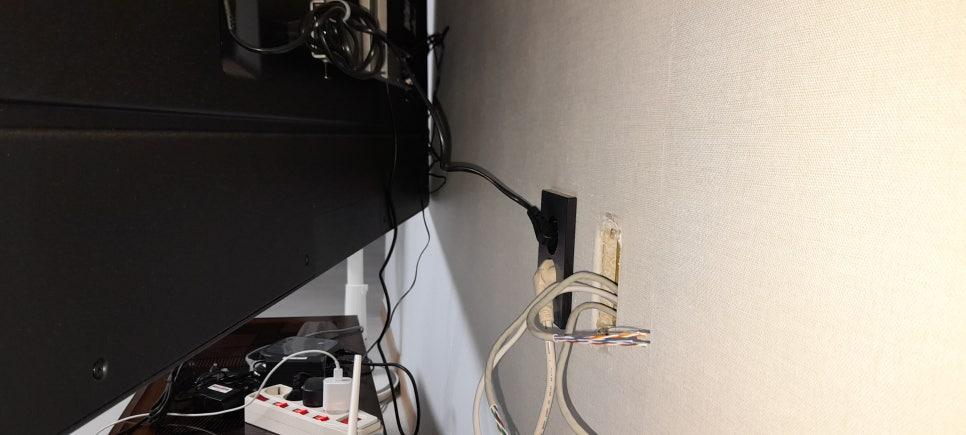

벽에 전기 박스와 여러 개의 케이블이 노출되어 있으며 일부는 벽 속으로 들어가 있습니다. 우회 경로를 통해 마침내 관로가 막혔던 첫 번째 작은방까지 요비선으로 랜선 작업을 완료할 수 있었습니다.

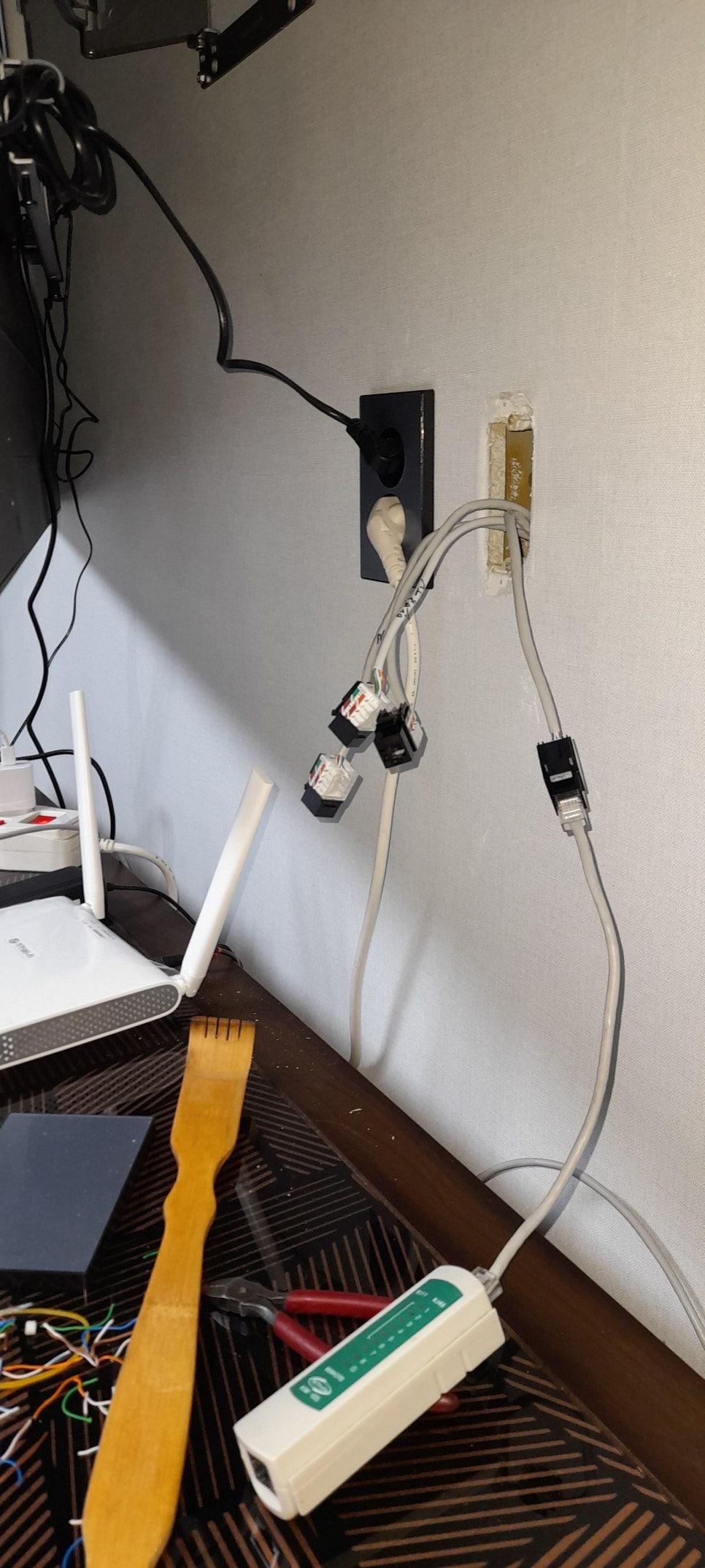

작업대 위에 라우터와 네트워크 테스터, 전선 절단기 등이 놓여 있고 벽면 소켓에 케이블이 연결되어 있습니다. 각 방으로 나간 랜선들의 끝단에 키스톤잭 작업을 진행하고, 신호가 정확히 전달되는지 랜 테스트를 거쳤습니다.

자재 1

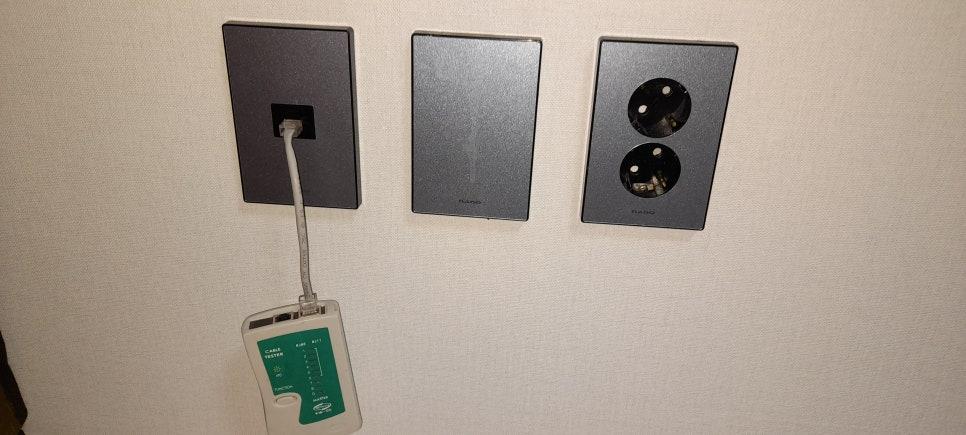

벽면에 설치된 콘센트들과 그 아래로 케이블 테스터가 연결된 모습입니다. 거실 쪽은 4구 랜 플레이트로 마감하여 여러 회선을 한곳에서 관리할 수 있도록 구성했습니다.

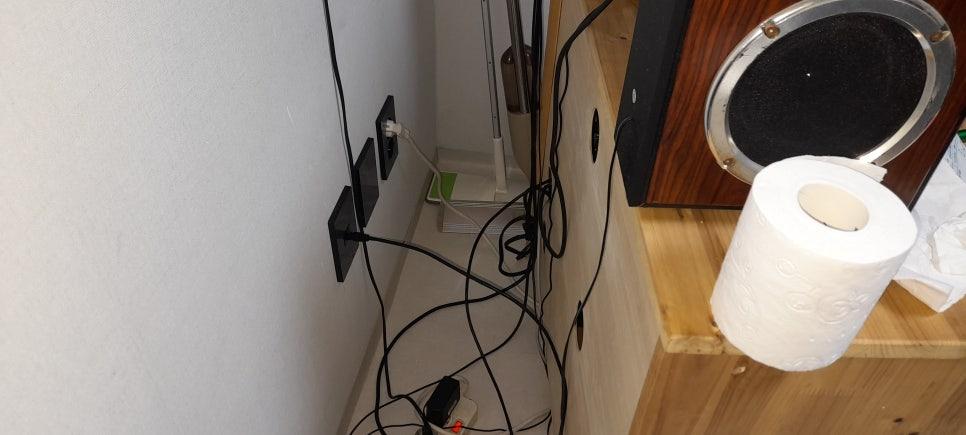

흰 벽면에 전기 소켓과 케이블이 보이며 주변에 수납장이 배치되어 있습니다. 작은방 역시 랜 벽 단자 작업을 마쳤으며, 안방은 기존에 2구 제품이 없으셨기에 보유하고 있던 나노전자 제품으로 마감해 드렸습니다.

자재 1

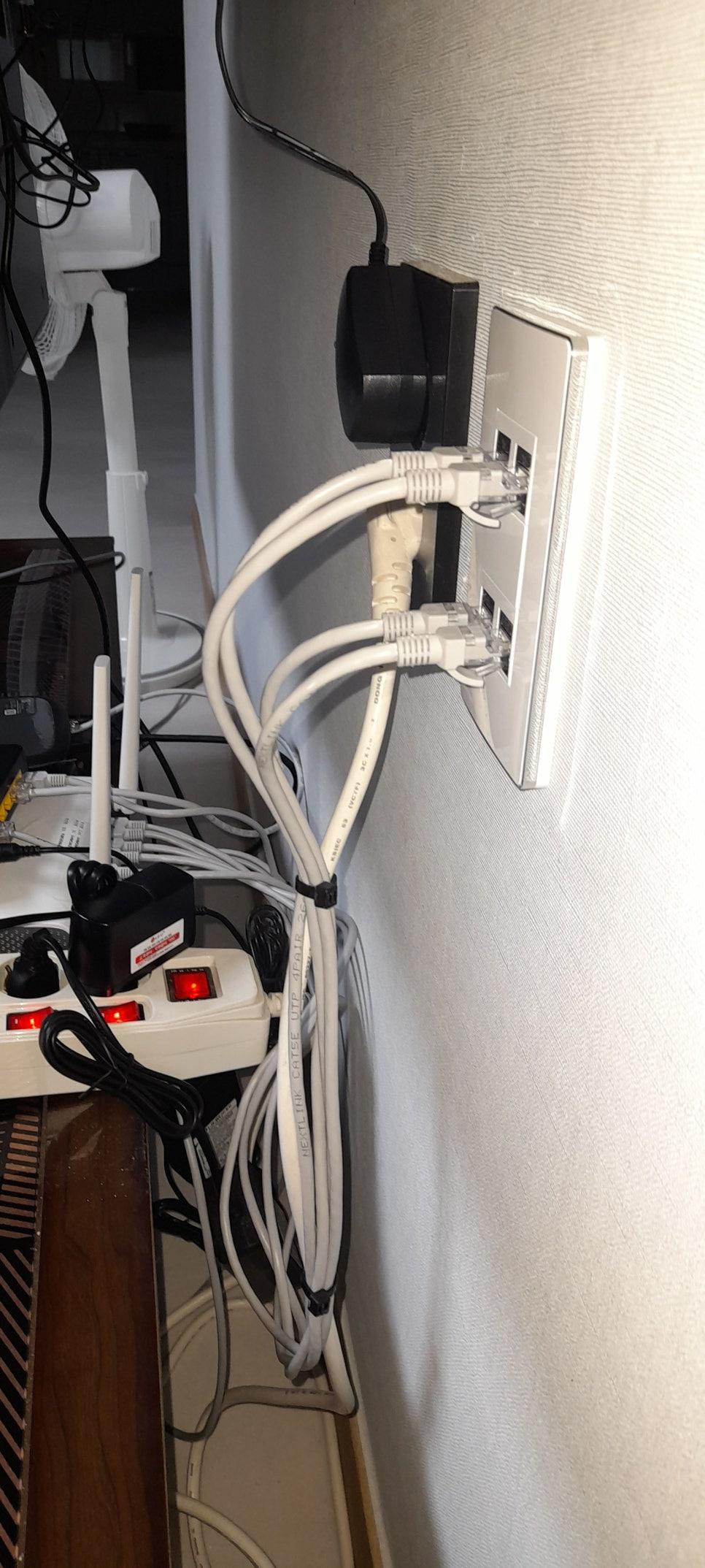

시공 장면과 함께 정체를 단정할 수 없는 소형 도구가 보입니다. 구축 아파트의 경우 관로가 꺾이거나 깨져 있는 경우가 많아, 무리하게 당기기보다 요비선과 랜선을 최대한 얇게 묶어 테이핑하는 정교한 요령이 필요합니다.

구축 아파트에서 셀프 포설을 계획하신다면, 관로의 상태가 일정하지 않다는 점을 먼저 고려해야 합니다. 특히 요비선에 여러 개의 선을 묶을 때는 두께를 최소화하고 테이핑을 꼼꼼히 해야 선이 중간에 걸리는 사고를 막을 수 있습니다.

거실 CATV 관로를 우회해 안방과 작은방까지 총 4회선의 랜선 포설을 마쳤습니다. 안방 단자 사이의 깨진 벽면은 거주자께서 직접 마감하시기로 하며 작업을 마무리했습니다.

나노전자 제품의 단자 색상이 서로 다르더라도 기능상 문제는 없으니, CATV 관로를 활용한 우회 포설 방식을 참고해 보세요.

이 글은 반셀끝 편집부가 정리했습니다.
