아트월 목공에 막힌 랜선 포설과 cat5e 전면 교체 | 수원 권선동 현대아파트

수원 권선동 현대아파트, 벽 내부에 랜선이 입선되어 있는 2000년대 초반 구축 현장입니다. 안녕하세요.

입주 전 인테리어를 진행하며 거실 아트월 작업을 통해 TV 단자 위치를 옮기는 과정에서 랜공사가 함께 이루어졌습니다.

구축 아파트의 경우 단자함이나 관로 상태에 따라 네트워크 환경이 크게 달라지곤 하죠. 어떻게 경로를 확보하고 자재를 교체했는지 순서대로 짚어볼게요.

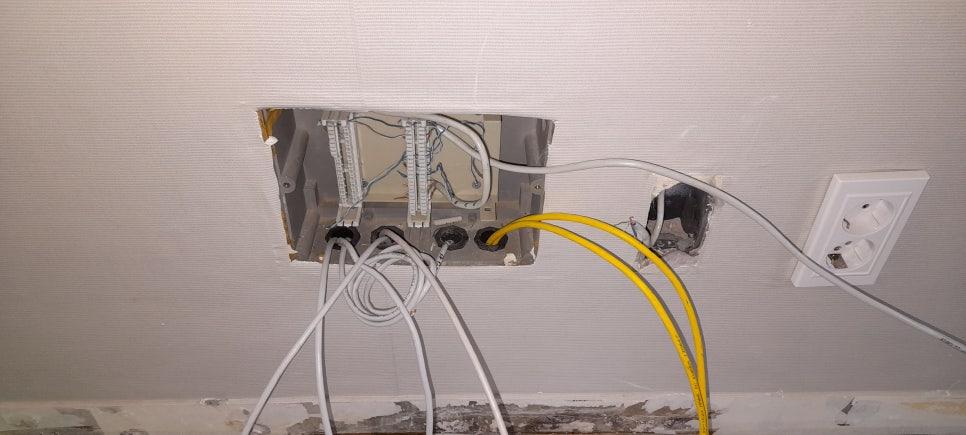

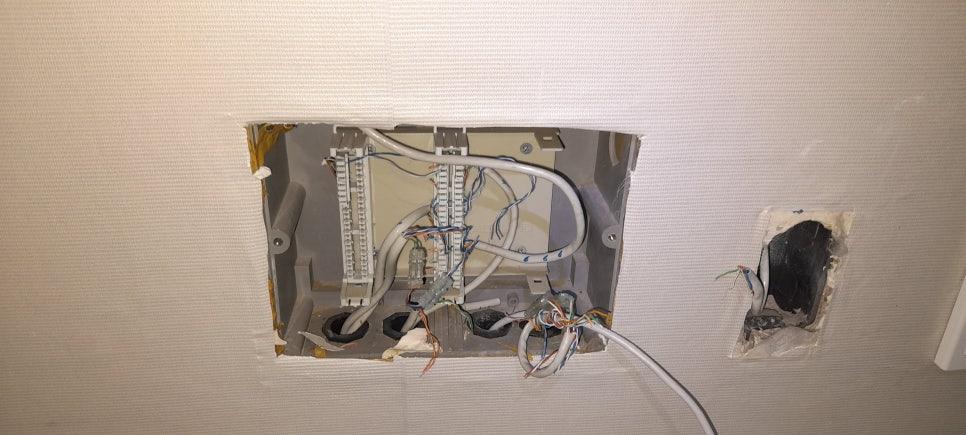

벽면에 설치된 전기 박스 내부를 보면 여러 전선과 장치가 노출되어 있습니다. 단자함에서 각 방으로 연결되는 지점을 정확히 파악해야 오결선 없이 작업을 이어갈 수 있습니다.

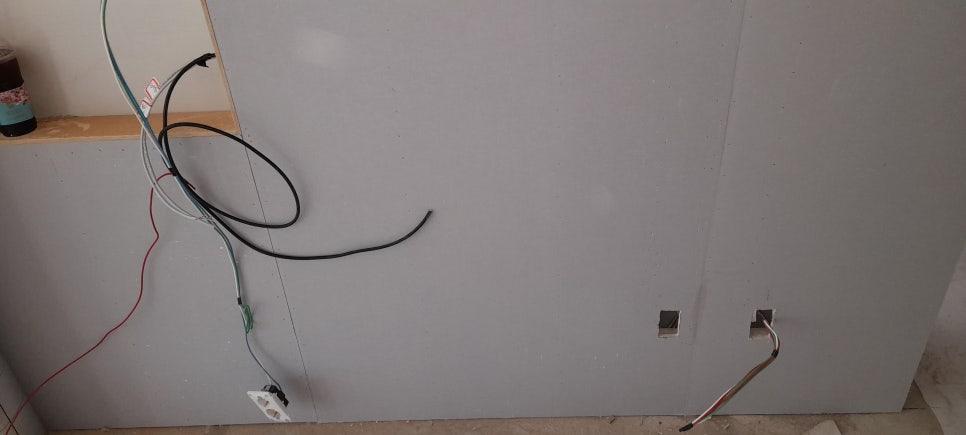

벽면 하단 소켓 주변으로 검정, 흰색, 녹색, 빨간색 등 다양한 색상의 전선들이 나와 있습니다. 기존 배선을 확인하고 새로운 라인을 입선하기 위해 벽면에 구멍을 내어 경로를 확보한 상태입니다.

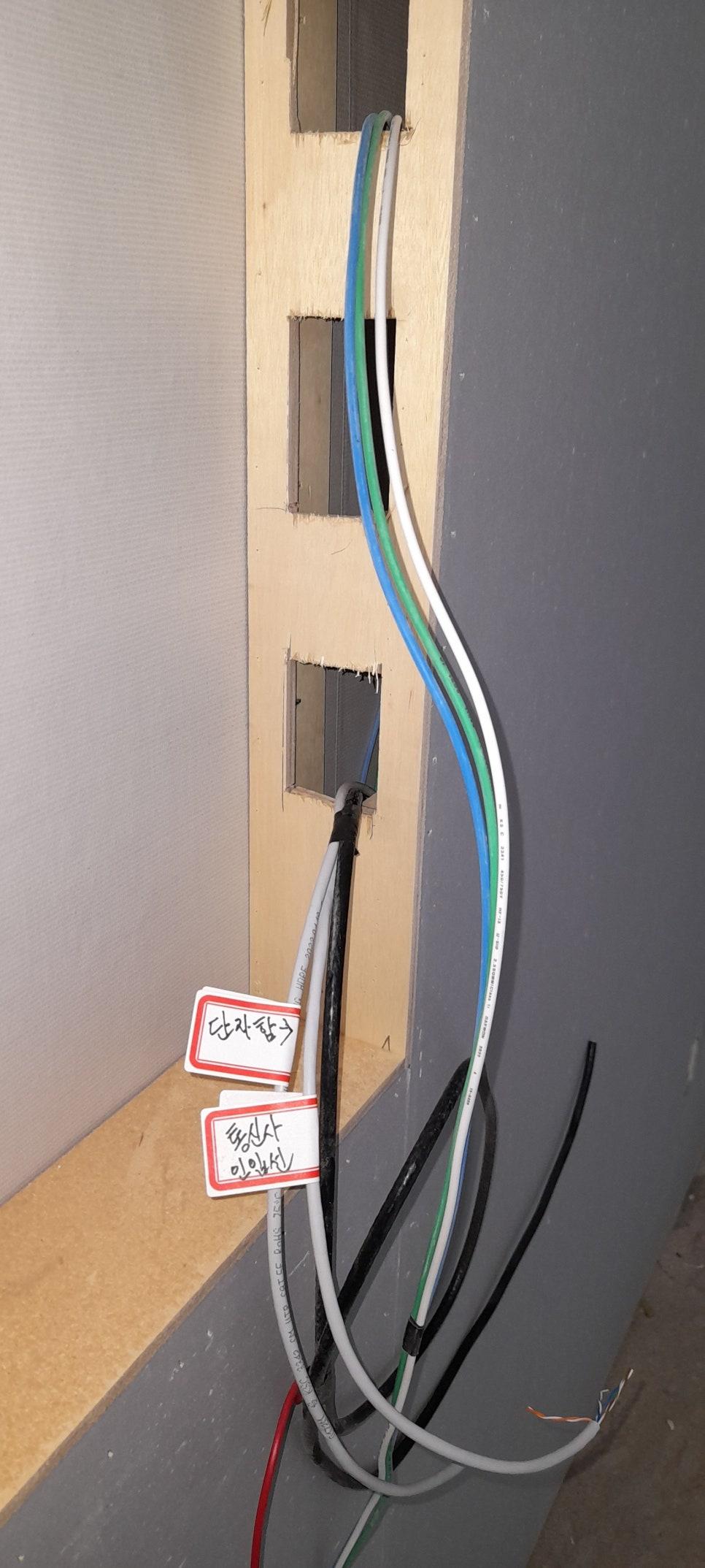

전선에 붙은 라벨을 통해 각 라인이 어느 방으로 향하는지 세밀하게 구분하고 있습니다. 보이지 않는 벽 속 배선일수록 라벨링 작업이 되어 있어야 추후 유지보수 때 혼선이 생기지 않습니다.

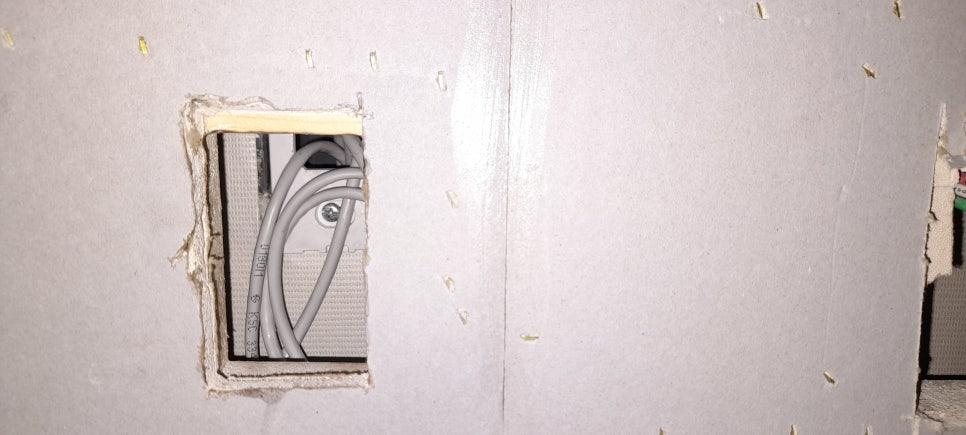

흰색 마감재가 덮인 벽면의 구멍 내부로 회색 전선이 노출되어 있습니다. 나사못으로 고정된 부위 주변을 살펴 관로가 막히지 않았는지 확인하며 선을 밀어 넣는 과정입니다.

전기 박스와 소켓이 노출된 지점에서 배선 상태를 다시 점검합니다. 단자함에서 쏜 선이 정확한 위치에 도착했는지 확인하는 단계가 필수적입니다.

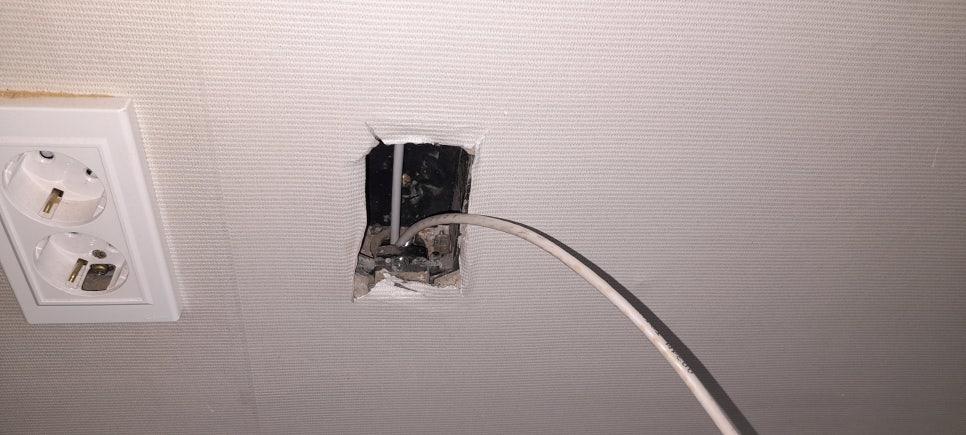

벽 속 전선 구멍과 전기 소켓이 인접해 있는 디테일한 모습입니다. 아트월 목공 작업이 진행되면 이 공간들이 가려지기 때문에 마감 전에 모든 배선 작업을 끝내야 합니다.

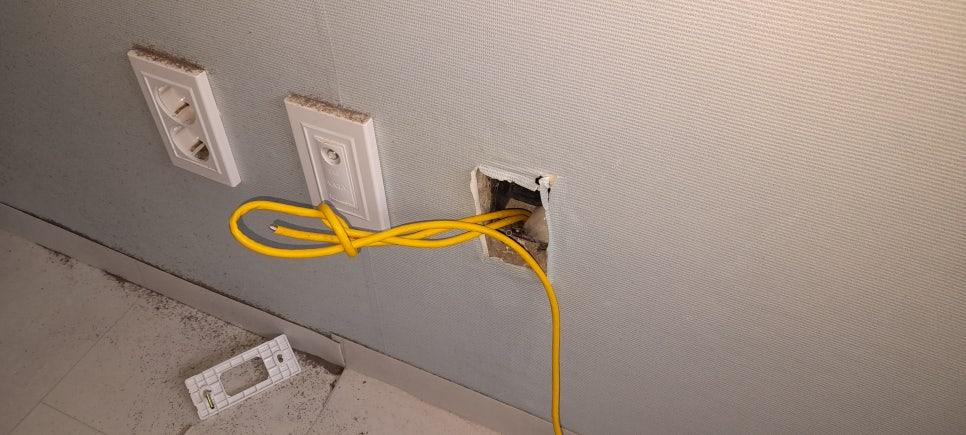

노란색 전선이 노출되어 있고 바닥에는 소켓 커버가 놓여 있습니다. 목공 작업으로 인해 단자가 가려진 상황에서도 관로를 찾아내어 선을 뽑아내는 작업이 진행되었습니다.

그런데 이번 현장은 이전 업체가 목공 구조물에 막혀 포설이 어렵다고 판단해 철수했던 곳이었습니다. 하지만 도배 전 단계라면 목공에 가려져 있어도 선을 뺄 수 있는 방법이 있습니다.

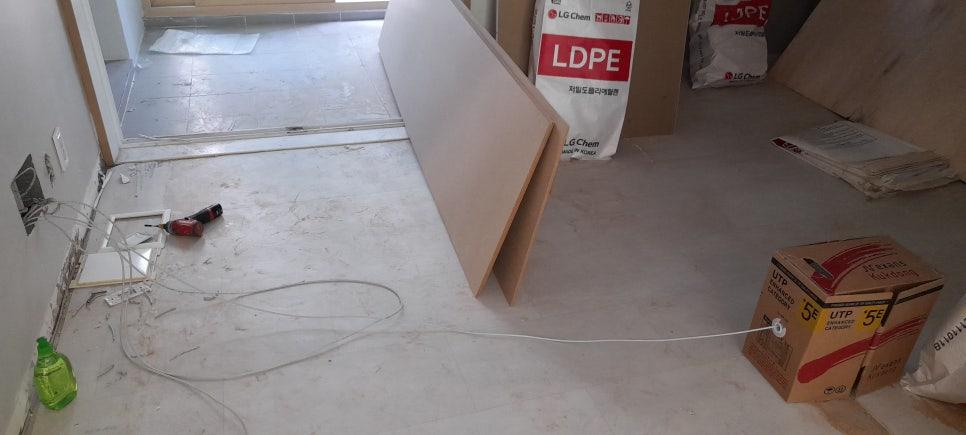

바닥 타일 위에 UTP 케이블 박스와 드릴, 목재 판재 등이 놓여 있는 작업 현장입니다. 거실 쪽은 통신사 셋톱박스와 공유기가 설치될 예정이라, 외부 통신 단자에서 다이렉트로 랜선을 뽑아 기사님이 작업하기 수월하도록 구성했습니다.

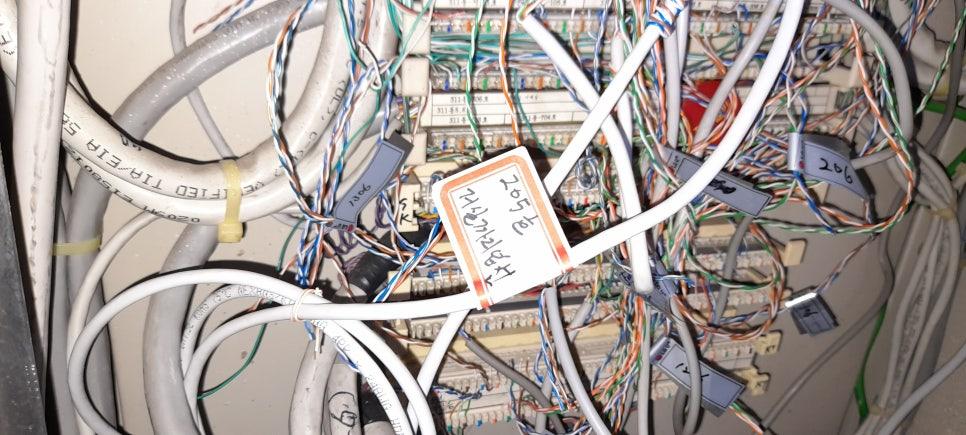

전기 박스 내부에 케이블이 밀집되어 있고 라벨이 꼼꼼하게 붙어 있습니다. 기존의 cat5 규격에서 더 상위 규격인 cat5e로 전면 교체하여 데이터 전송 효율을 높였습니다.

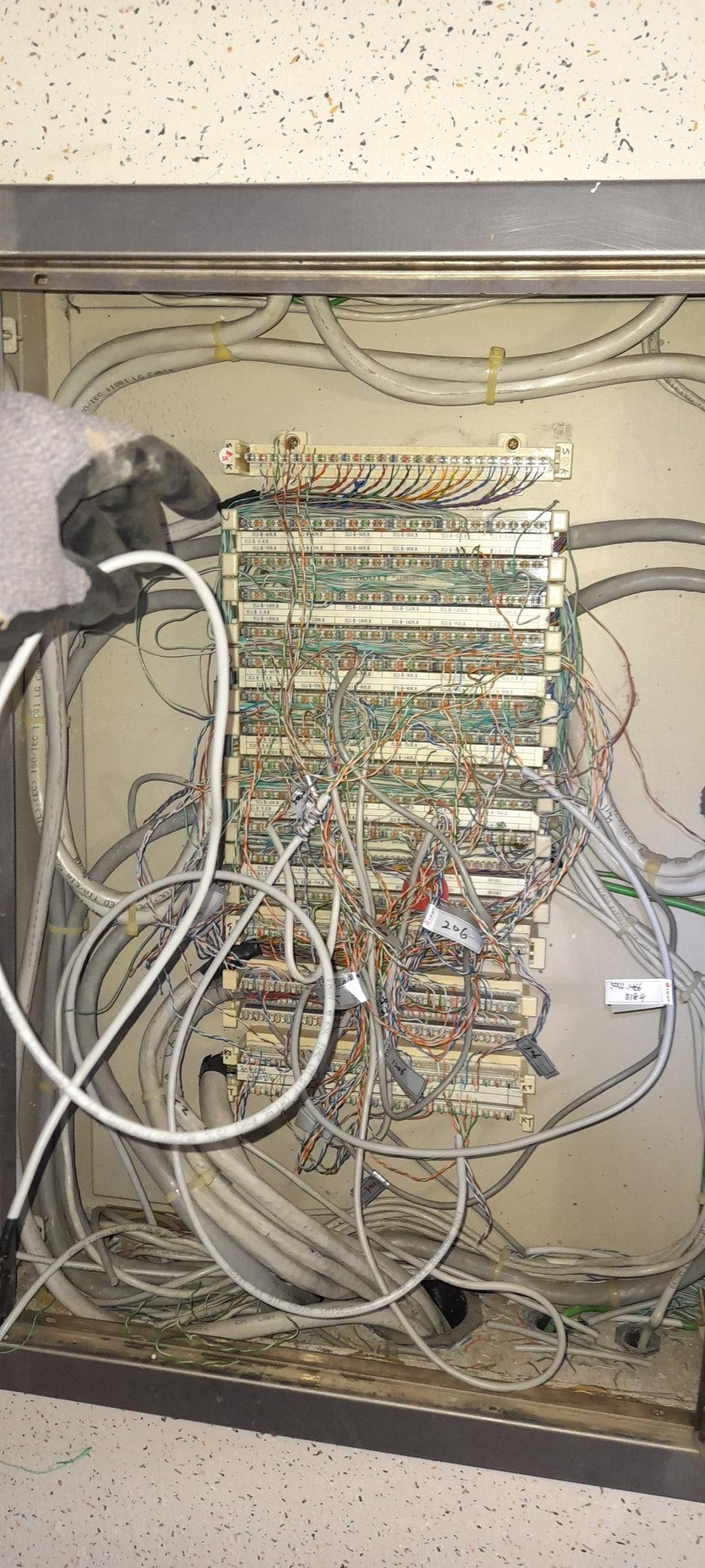

여러 개의 스위치 박스와 다양한 색상의 전선이 복잡하게 얽혀 있는 내부 모습입니다. 엉킨 선들을 정리하며 각 방으로 향하는 경로를 명확히 구분해 연결했습니다.

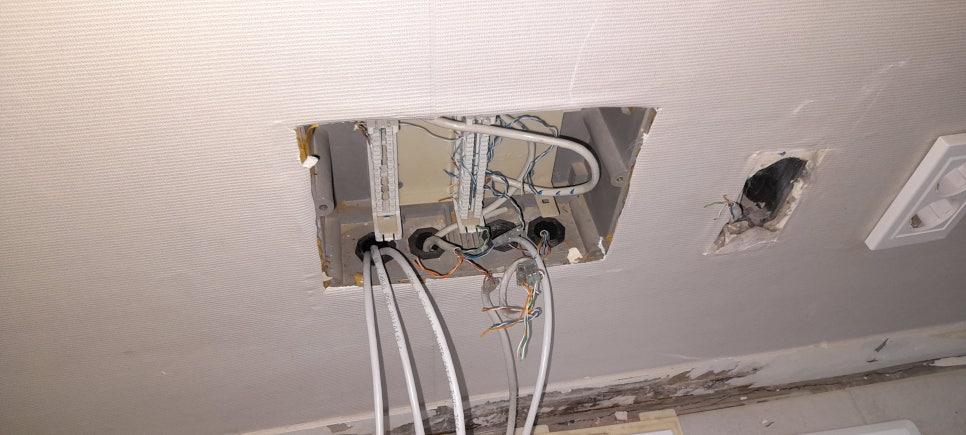

천장에 설치된 전기 박스와 노출된 전선들을 통해 상부 경로를 확보합니다. 거실과 안방은 관로를 공유하고 있는 구조라 이를 고려해 배선 작업을 진행했습니다.

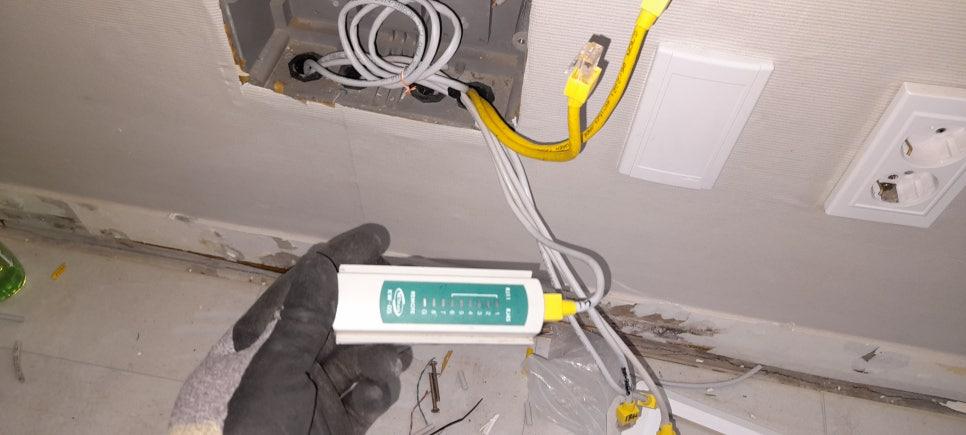

전기 측정기를 사용해 신호가 정상적으로 들어오는지 확인하고 있습니다. 컴퓨터방의 경우 PC를 2대 사용할 가능성을 고려해 미리 두 라인을 빼두어 공유기나 허브 설치에 대비했습니다.

구축 아파트에서 네트워크 환경을 개선하려면 단자함의 상태와 관로 공유 여부를 먼저 파악해야 합니다. 특히 110블럭(원탠블럭) 방식의 오래된 단자함은 제거하고 RJ45 작업으로 마무리하는 것이 효율적입니다.

단자함 내부와 외부 유입선까지 모두 cat5e로 교체하였으며, 거실 아트월 이설 단자와 컴퓨터방 2라인 포설을 포함한 전체 교체 작업을 마쳤습니다.

기존의 110블럭을 걷어내고 RJ45로 정돈한 cat5e 환경을 통해 네트워크 기반을 마련해 보세요.
