cat5에서 cat6로 전면 교체하고 통신함 위치를 옮긴 | 수원 곡반정동 권선삼성래미안

주방 쪽에 위치해 사용이 불편했던 세대 통신 단자함을 현관 옆 신발장 쪽으로 이동하고 노후된 랜선을 교체하는 작업입니다. 안녕하세요.

2002년 준공된 구축 아파트라 각 방에 랜선이 인입되어 있었지만, 규격이 낮은 cat5 케이블이 설치된 상태였습니다. 입주 전 인테리어 공사와 맞물려 통신 환경을 개선하고 단자함 위치를 효율적으로 재배치하는 범위로 진행되었습니다.

벽 속에 숨겨진 배선 문제는 겉으로 보이지 않아 어디서부터 손대야 할지 막막할 때가 많죠. 어떻게 기존 선을 걷어내고 새로운 경로를 확보했는지 그 과정을 따라가 볼게요.

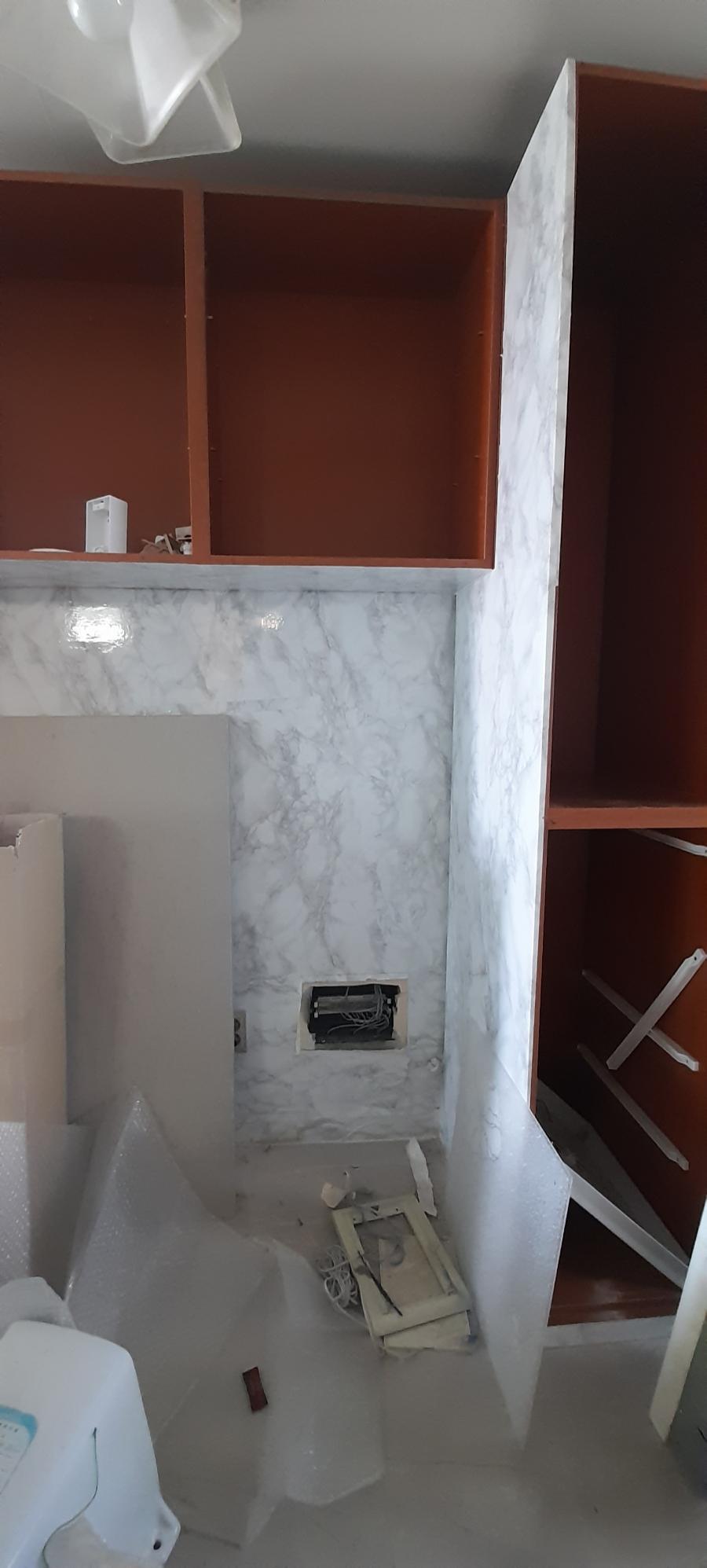

먼저 기존 통신함이 있던 주방 쪽 벽면입니다. 마감재가 제거된 상태에서 내부 배선을 확인하고, 새로운 위치로 선을 보내기 위한 준비 작업을 시작합니다.

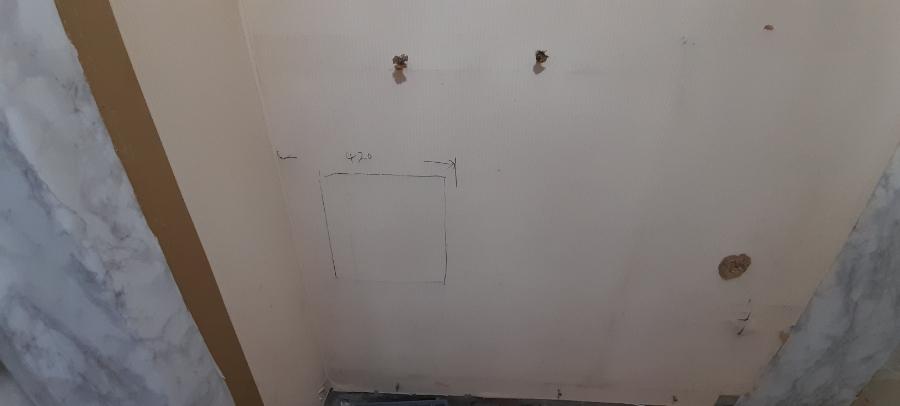

새로운 단자함이 들어설 현관 옆 벽면에 정확한 치수를 표시했습니다. 420mm 크기의 사각형 가이드를 그려 매립될 공간을 설정하는 단계입니다.

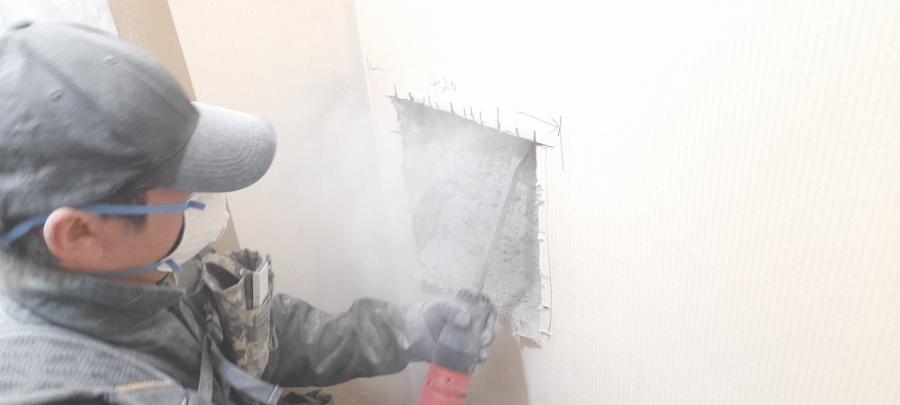

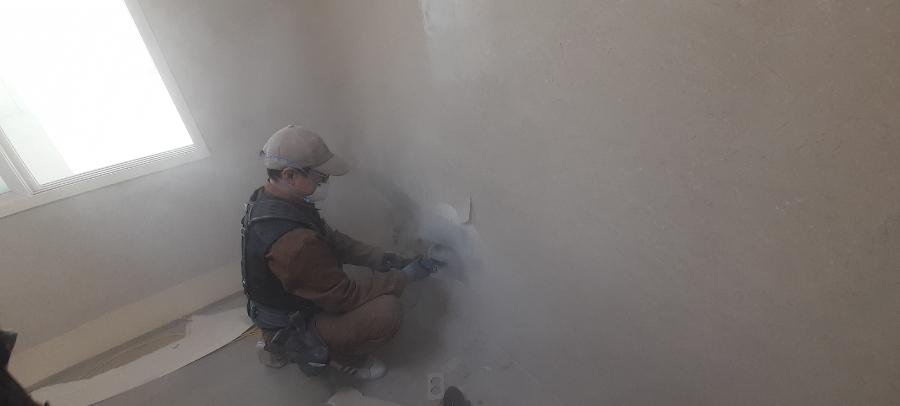

본격적으로 벽면을 타공하여 경로를 확보합니다. CD관을 매립해 배선을 이동시켜야 하므로 벽체 내부를 파내는 작업이 수반되며, 이 과정에서 상당한 양의 분진이 발생합니다.

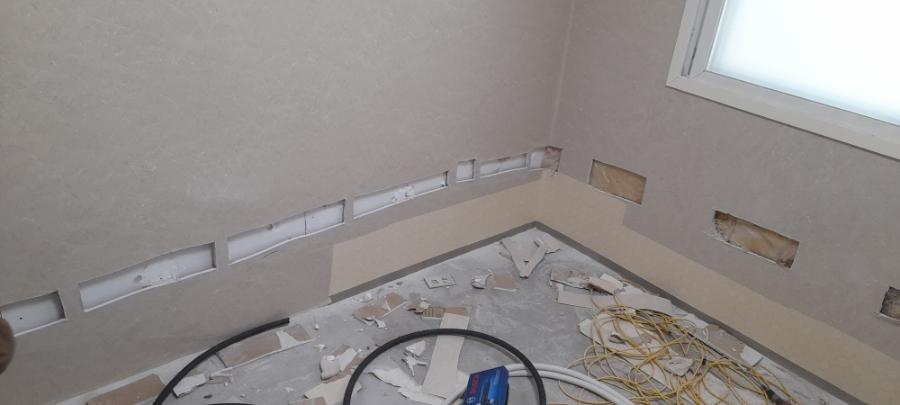

벽면 곳곳에 직사각형 홈을 파내는 이른바 '까대기' 작업이 이어집니다. 단자함을 옮길 위치까지 배선이 지나갈 길을 만드는 과정으로, 바닥에 철거물과 전선이 흩어져 있는 것을 볼 수 있습니다.

그런데 모든 벽이 콘크리트인 것은 아닙니다. 경로 중간에 석고벽 구간이 있어, 이 부분은 벽면을 적절히 잘라내고 CD관을 삽입해 통신함까지 연결했습니다.

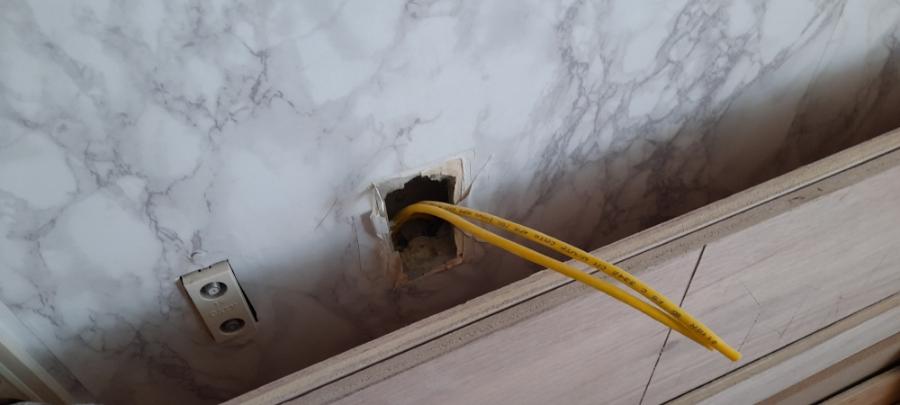

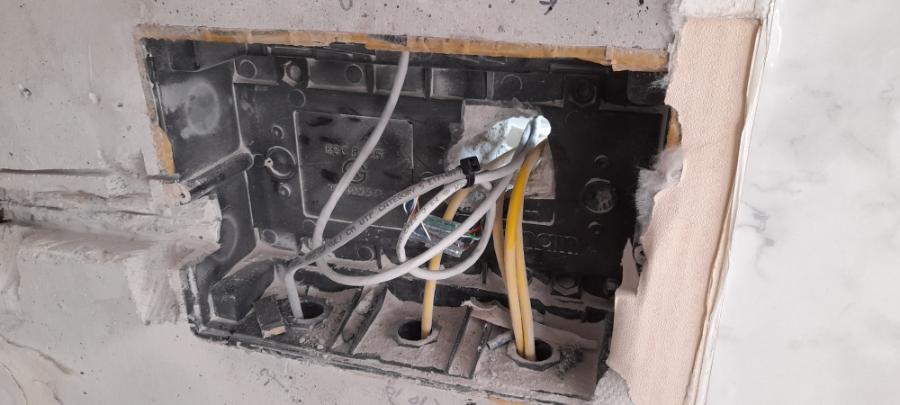

벽체 타공 후 내부의 전선 상태를 확인합니다. 화이트 마블 패턴의 벽면에 구멍을 내어 노란색 전선이 노출된 모습이며, 이 경로를 통해 새로운 케이블이 지나가게 됩니다.

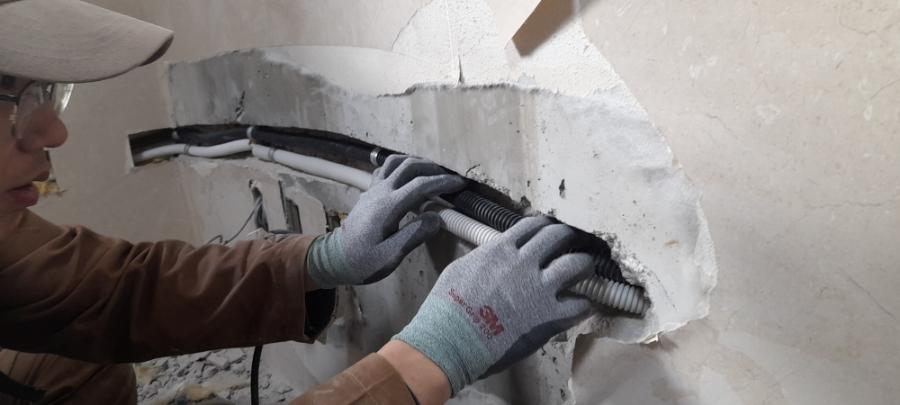

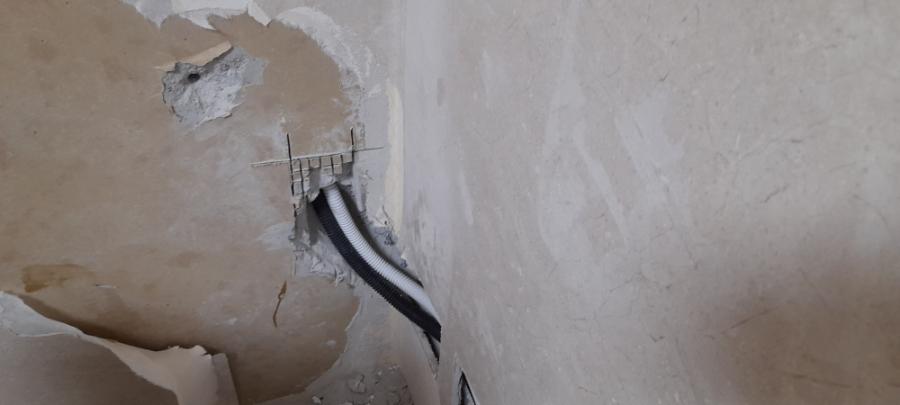

노출된 케이블들을 고정하고 정리하는 세밀한 작업이 필요합니다. 벽면의 흠집과 파손된 틈 사이로 검은색과 흰색 배관이 지나가며, 엉키지 않도록 하나하나 조정하며 배치했습니다.

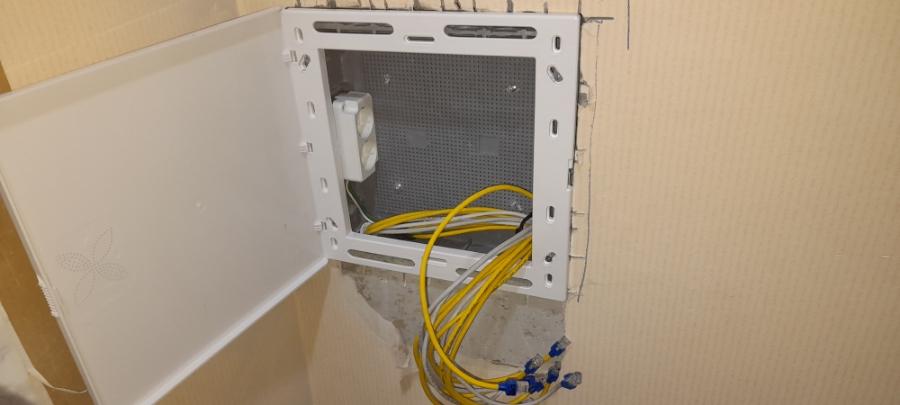

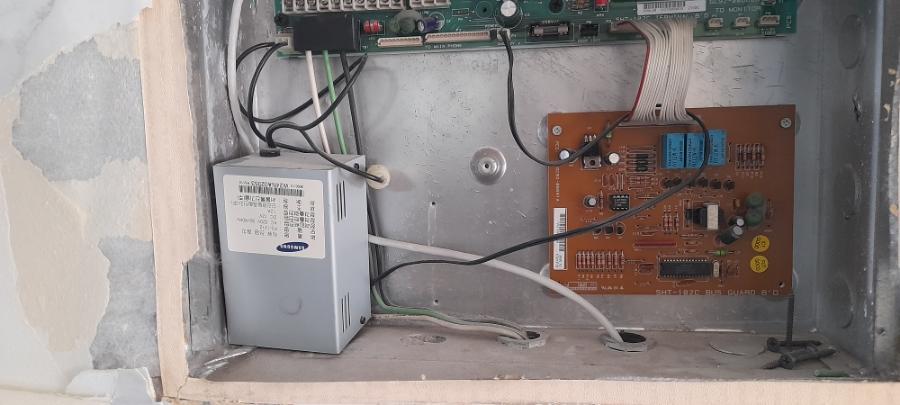

단자함 내부에는 전기선 작업과 함께 각 방으로 연결되는 랜선들을 결선합니다. 특히 인터폰 라인은 cat5e로 인입되었으며, 현재는 전화를 사용하지 않더라도 추후 변동 가능성을 고려해 랜선 하나를 추가로 빼두었습니다.

미디어룸과 거실에는 각각 2회선씩 배정하여 총 9회선의 랜공사를 진행했습니다. 기존의 cat5 케이블을 모두 걷어내고 전송 속도가 더 빠른 cat6 케이블로 교체하여 내부 네트워크 환경을 정비했습니다.

마지막으로 각 랜선에 넘버링 작업을 하여 어떤 선이 어느 방으로 연결되는지 명확히 구분했습니다. 함체 뚜껑을 결합해 마무리했으며, 이후 신발장이 들어올 때 뚜껑을 분리해 신발장 합판에 다시 부착하면 공간을 더욱 효율적으로 쓸 수 있습니다.

구축 아파트의 경우 단자함 위치가 주방이나 다용도실 등 애매한 곳에 있는 경우가 많습니다. 이럴 때는 벽체 타공을 통한 CD관 매립과 cat6 케이블로의 전면 교체 범위를 미리 계획하는 것이 중요합니다.

현재는 함체 뚜껑이 결합된 상태로 마감되었습니다.

현관 옆 신발장 공간에 cat6 케이블과 넘버링 된 단자함을 배치해 보세요.
