관로 막힘으로 인한 노출 배선과 CAT.5E 교체 작업 | 영등포 양평한신휴플러스

영등포 양평한신휴플러스아파트의 통신 관로 막힘으로 인해 인터넷 선이 외부로 노출된 현장입니다. 안녕하세요. 입주 전 통신 환경을 정비하기 위해 방문한 구축 아파트였어요.

벽 속 관로가 막혀 선을 제대로 입선하지 못하면 어쩔 수 없이 창밖으로 선을 날려 샷시를 뚫는 노출 시공을 하게 됩니다. 이런 상황에서 어떻게 하면 다시 벽 속으로 선을 넣을 수 있을지 고민이 깊어지죠. 어떤 경로로 문제를 진단하고 해결했는지 그 과정을 따라가 볼게요.

벽면에 부착된 회색 금속 프레임의 스위치 박스와 그 위로 뻗어 나온 전선들이 보입니다. 기존에 포설된 선들의 상태를 확인하고 경로를 파악하는 단계예요. 관로 내부의 상태가 좋지 않으면 선을 밀어 넣는 과정에서 기존 선이 끊어지는 사고가 발생할 수 있어 주의가 필요합니다.

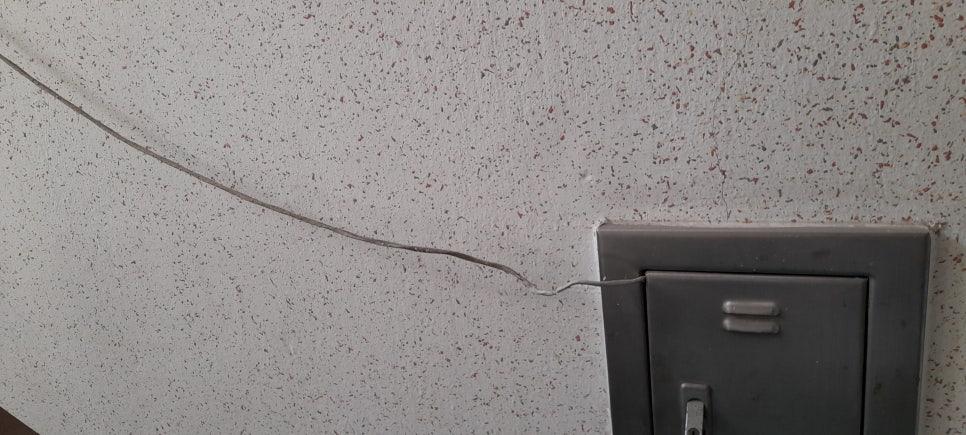

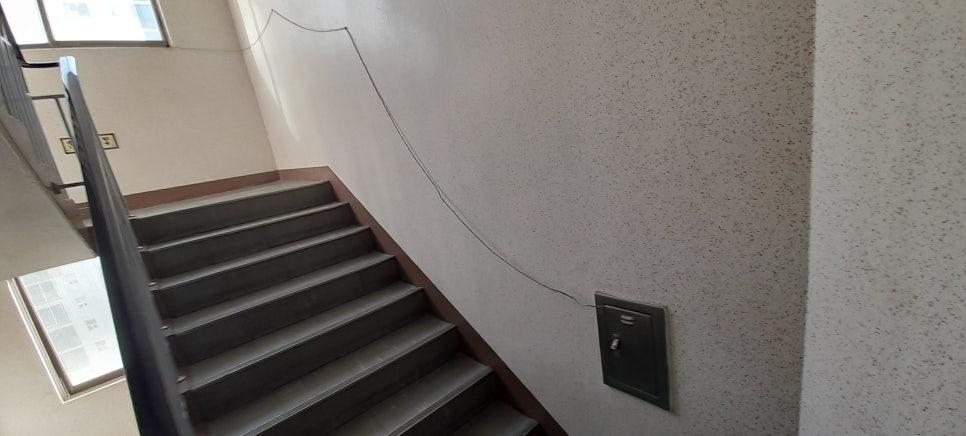

흰색 탄성코트 마감이 된 복도 벽면에 검은색 스위치가 설치되어 있고 전선이 노출되어 있습니다. 회색 계단판이 보이는 복도 공간의 배선 상태를 점검하는 과정이에요. 노출된 선들은 미관상 좋지 않을 뿐 아니라 관리실의 철거 요청을 받을 수 있는 요인이 됩니다.

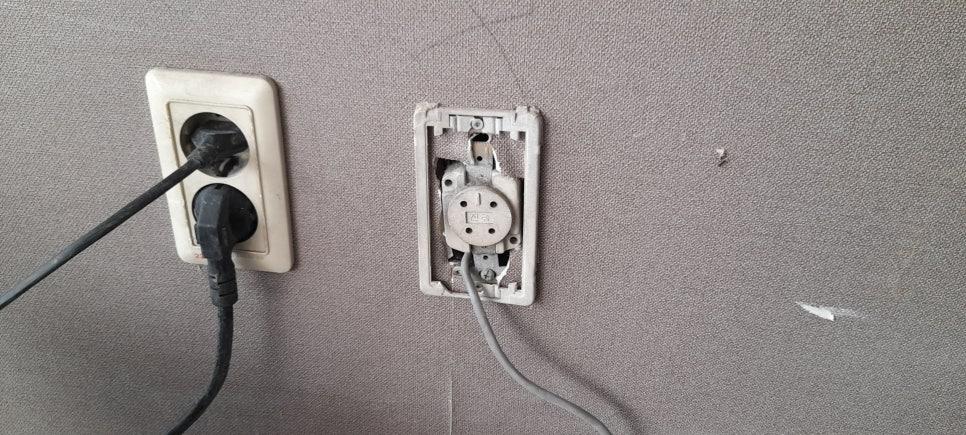

벽면에 설치된 두 개의 소켓 중 왼쪽에는 검은색 전선이 꽂혀 있고 오른쪽은 내부 구성물이 노출된 상태입니다. 단자 내부의 연결 상태를 하나하나 확인하며 끊어진 지점이 없는지 살피는 작업이에요. 정확한 경로 파악이 선행되어야 불필요한 벽체 훼손을 줄일 수 있습니다.

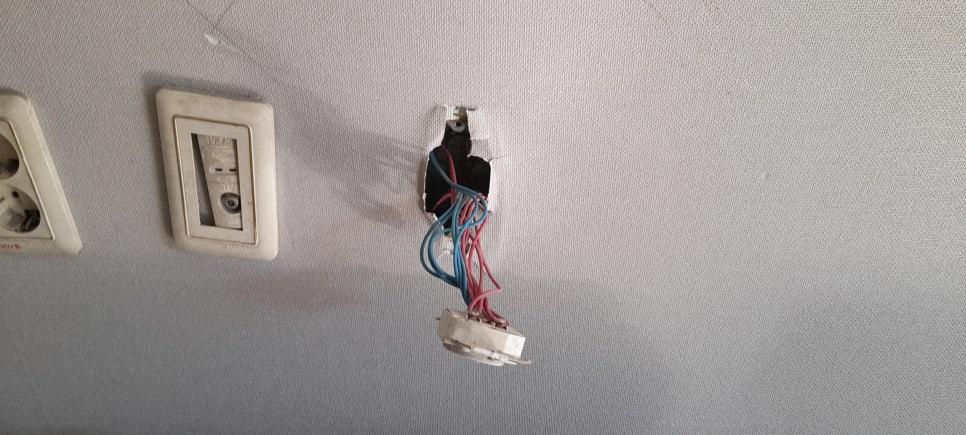

전기 스위치 패널과 전선이 밖으로 드러난 설비 디테일입니다. 단자함에서 세대 내부로 이어지는 경로를 추적하며 입선 가능 여부를 판단하는 과정이에요. 구축 아파트의 경우 관로가 좁거나 이물질로 막혀 있는 경우가 많아 세밀한 확인이 중요합니다.

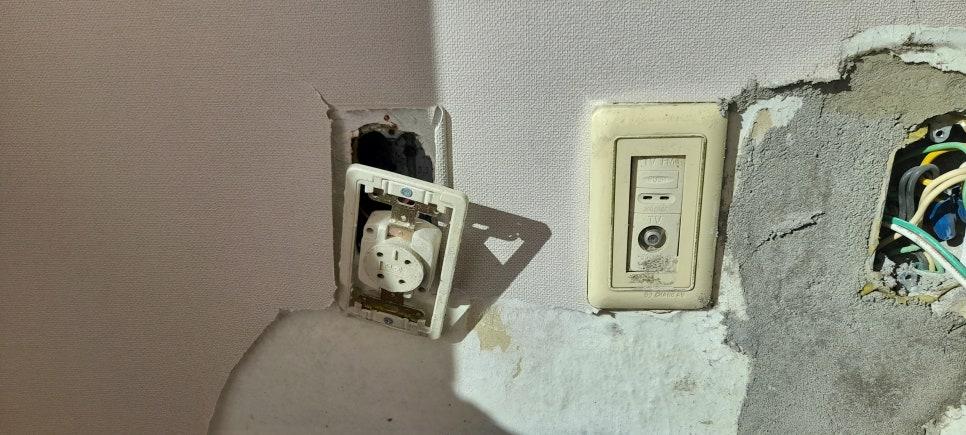

소켓과 스위치가 부분적으로 제거되어 오른쪽 구멍으로 전선이 노출되어 있습니다. 기존의 노후된 선을 제거하고 새로운 선을 넣기 위해 공간을 확보하는 단계예요. 이 과정에서 벽체 내부의 관로 상태를 다시 한번 점검하게 됩니다.

그런데 확인 결과, 기존에 설치된 인입선이 아주 오래전 방식인 CAT.5 규격이었습니다. 기가 인터넷을 제대로 지원받기 위해서는 더 높은 규격의 자재가 필요합니다.

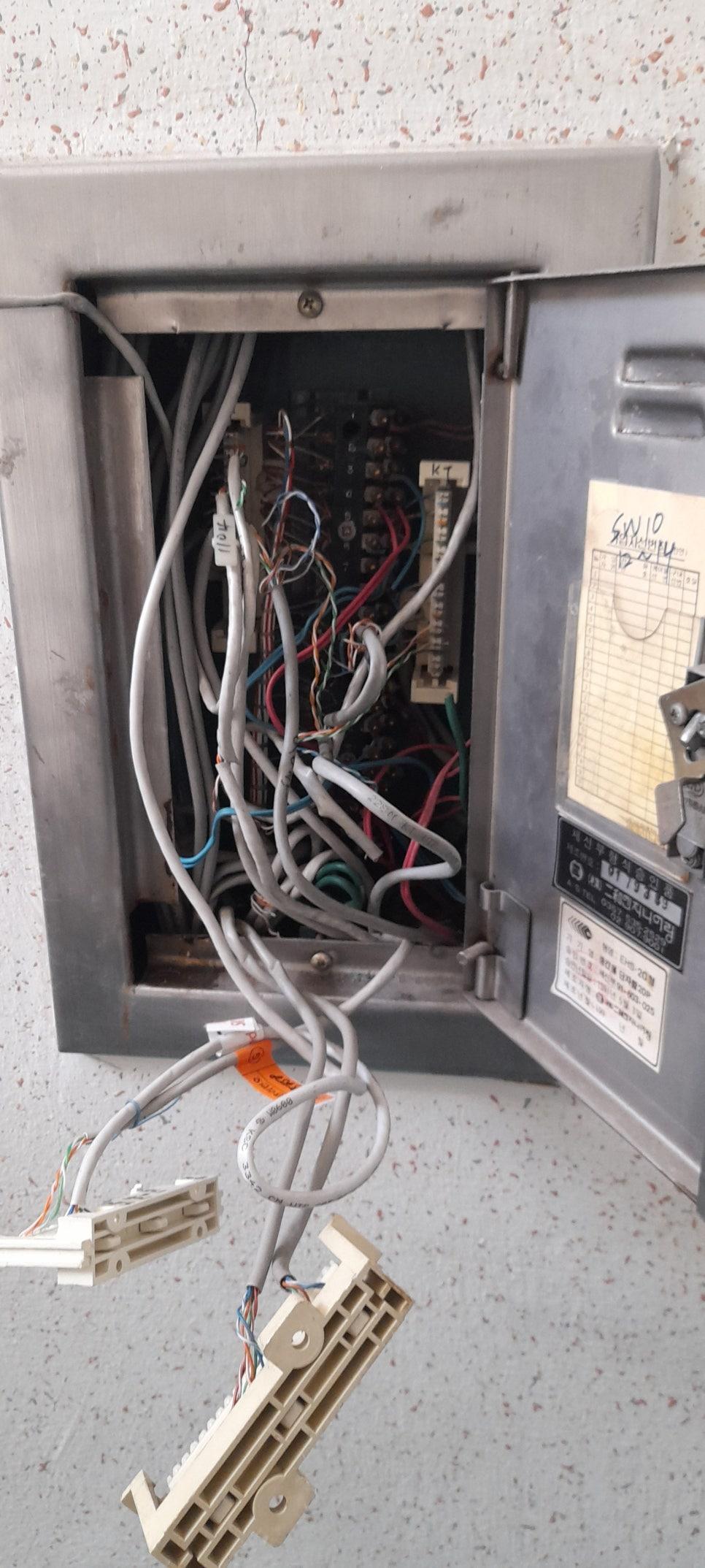

전기 박스 문이 열린 상태에서 여러 색상의 전선들이 복잡하게 연결된 모습입니다. 단자함 내부의 배선 뭉치를 정리하며 신규 선이 들어갈 자리를 만드는 작업이에요. 엉킨 선들을 하나씩 풀어내야 오결선 없이 정확한 포설이 가능합니다.

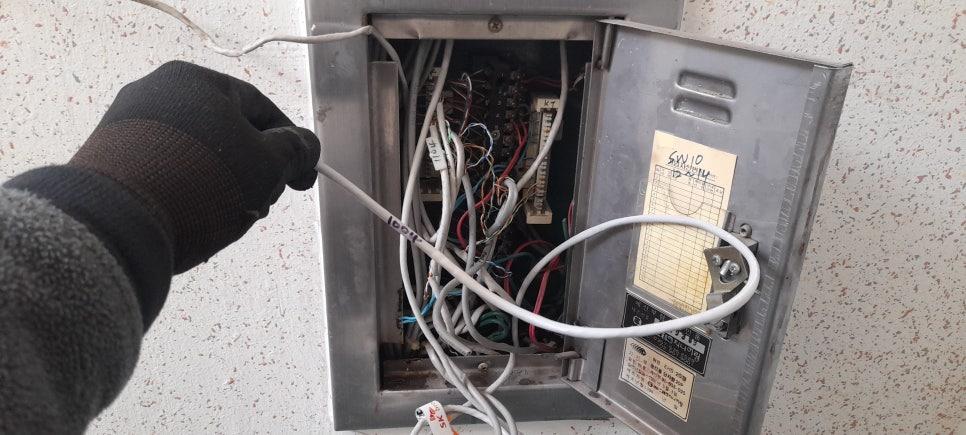

손으로 흰색 전선을 잡고 있으며 박스 내부의 다양한 색상 전선들이 연결되어 있습니다. 기존의 CAT.5 선을 걷어내고 CAT.5E 선으로 교체하여 입선하는 과정입니다. 기가 인터넷 지원을 위해 규격에 맞는 자재를 사용하는 것이 핵심입니다.

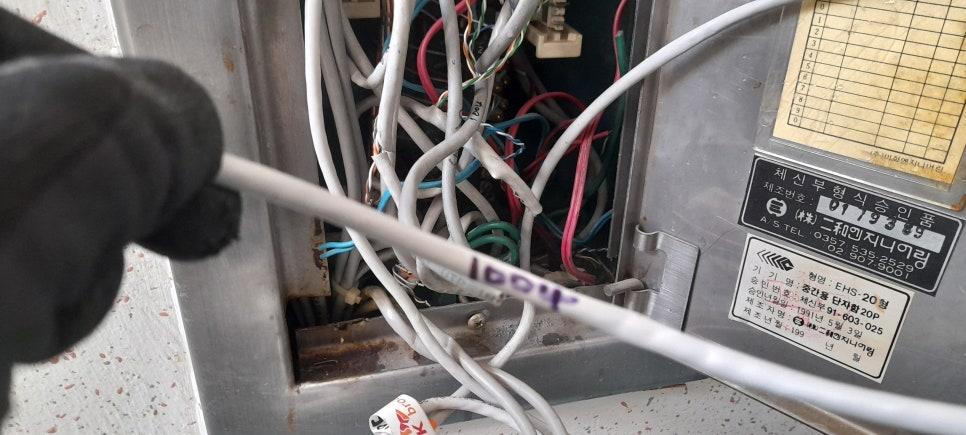

검은색 장갑을 낀 손이 밀집된 전선들 사이에서 특정 선을 잡고 있는 디테일입니다. 복잡한 배선 속에서 정확한 회선을 찾아내어 연결하는 정밀한 작업이 이어집니다. 보이지 않는 벽 속 작업인 만큼 한 번의 연결 실수가 큰 재작업으로 이어질 수 있습니다.

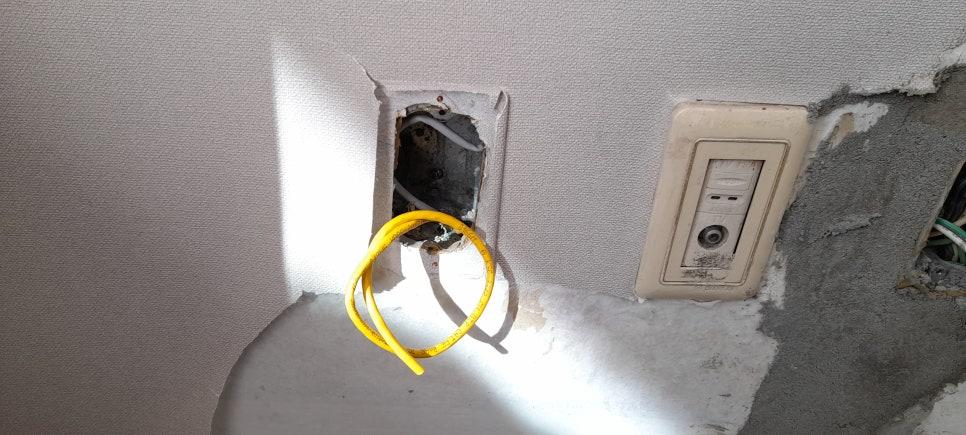

벽체 일부가 파손되어 전선 구멍이 노출되어 있고 주변에 스위치 패널이 보입니다. 관로가 막혔을 때 선택할 수 있는 방법 중 하나인 벽체 정비 과정의 모습이에요. 다만 이 방법은 비용 부담과 마감 공사가 수반되므로 신중한 결정이 필요합니다.

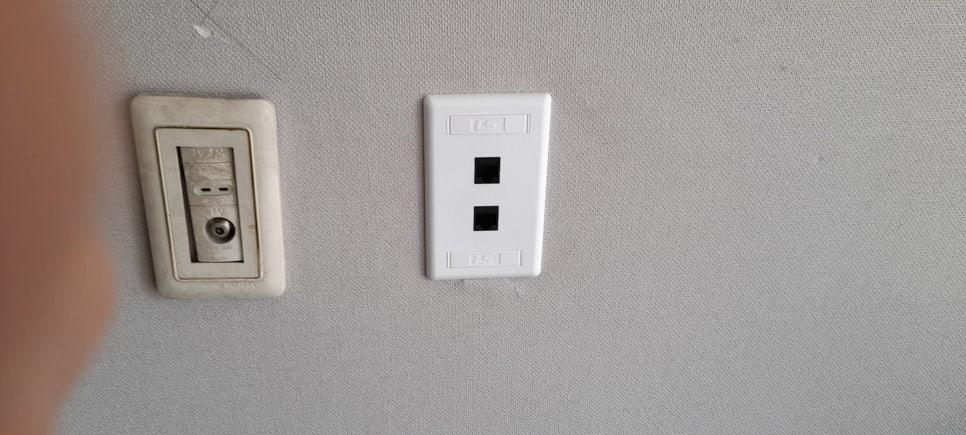

벽면에 설치된 전기 스위치와 전원 소켓의 근접 모습입니다. 내부 배선 작업을 마친 후 단자를 다시 고정하고 마감하는 단계예요. 겉으로는 보이지 않지만 내부에서 선들이 꼬이지 않게 정리하는 것이 중요합니다.

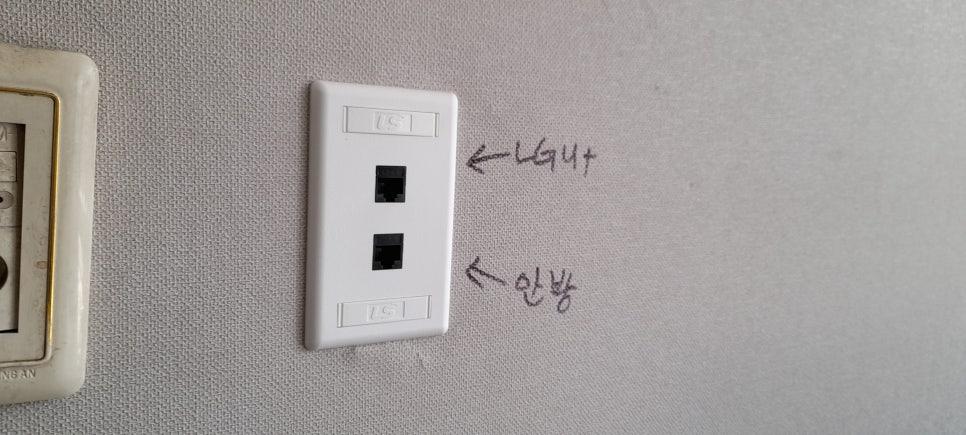

베이지색 벽지 위에 'LG4+'와 '공간'이라는 손글씨 표시가 있고 흰색 스위치 패널이 설치되어 있습니다. 안방 쪽으로 랜선 입선을 마치고 2구 랜포트로 작업을 마무리한 상태입니다. 의뢰인의 요청에 따라 필요한 위치에 정확히 포트를 구성했습니다.

관로가 막혀 입선이 불가능할 때는 윗집이나 아랫집의 협조를 얻어 인터폰 관로를 통해 우회 입선하거나, 비용을 들여 벽을 깨고 관로를 복구하는 방법이 있습니다. 이번 현장은 기존의 노후된 CAT.5 선을 기가 인터넷 지원이 가능한 CAT.5E로 교체하여 포설을 진행했습니다.

안방 쪽으로 랜선 입선을 완료하고 2구 랜포트로 마감하여 작업을 마쳤습니다. 전체 포설 대신 필요한 구간의 선을 교체하여 정비를 끝낸 상태입니다.

기가 인터넷 환경을 위해 CAT.5E 규격의 선이 제대로 포설되었는지 확인해 보세요.
