목공 전 랜공사로 인터넷 선 노출을 막은 60평형 구축 | 일산 문촌마을4단지 삼익아파트

방이 5개나 되는 60평 이상의 대형 구축 아파트 현장입니다. 안녕하세요. 입주 전 인테리어를 진행하며 집안 곳곳의 통신 환경을 정비하는 랜공사를 진행했어요.

구축 아파트의 경우 관로 상태가 좋지 않아 선을 넣기 어렵거나, 위치를 옮기려다 선이 끊기는 변수가 생기곤 하죠. 어떻게 관로를 확보하고 포트를 구성했는지 그 과정을 따라가 볼게요.

자재 1

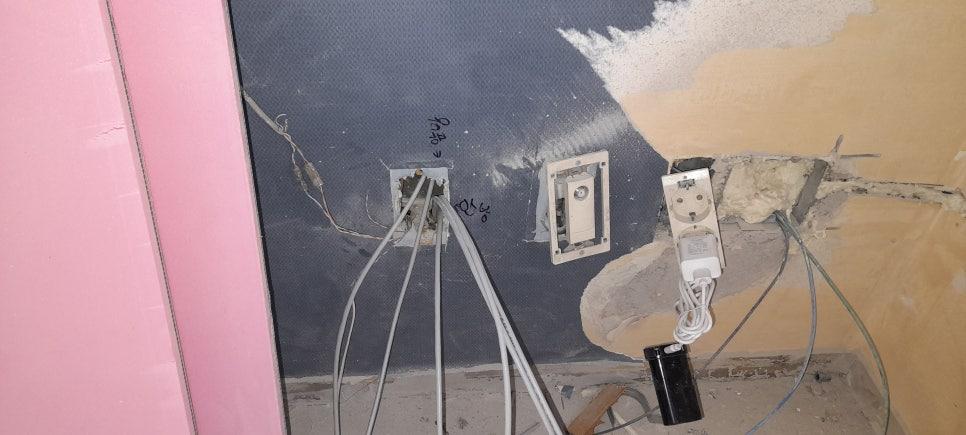

벽면의 전기 박스와 전선이 노출된 상태로 기초 작업이 진행 중인 모습입니다. 기존의 낡은 배선 체계를 정리하고 새로운 통신 라인을 잡기 위해 벽면 일부를 드러내어 내부 상태를 확인하는 과정이 필요합니다.

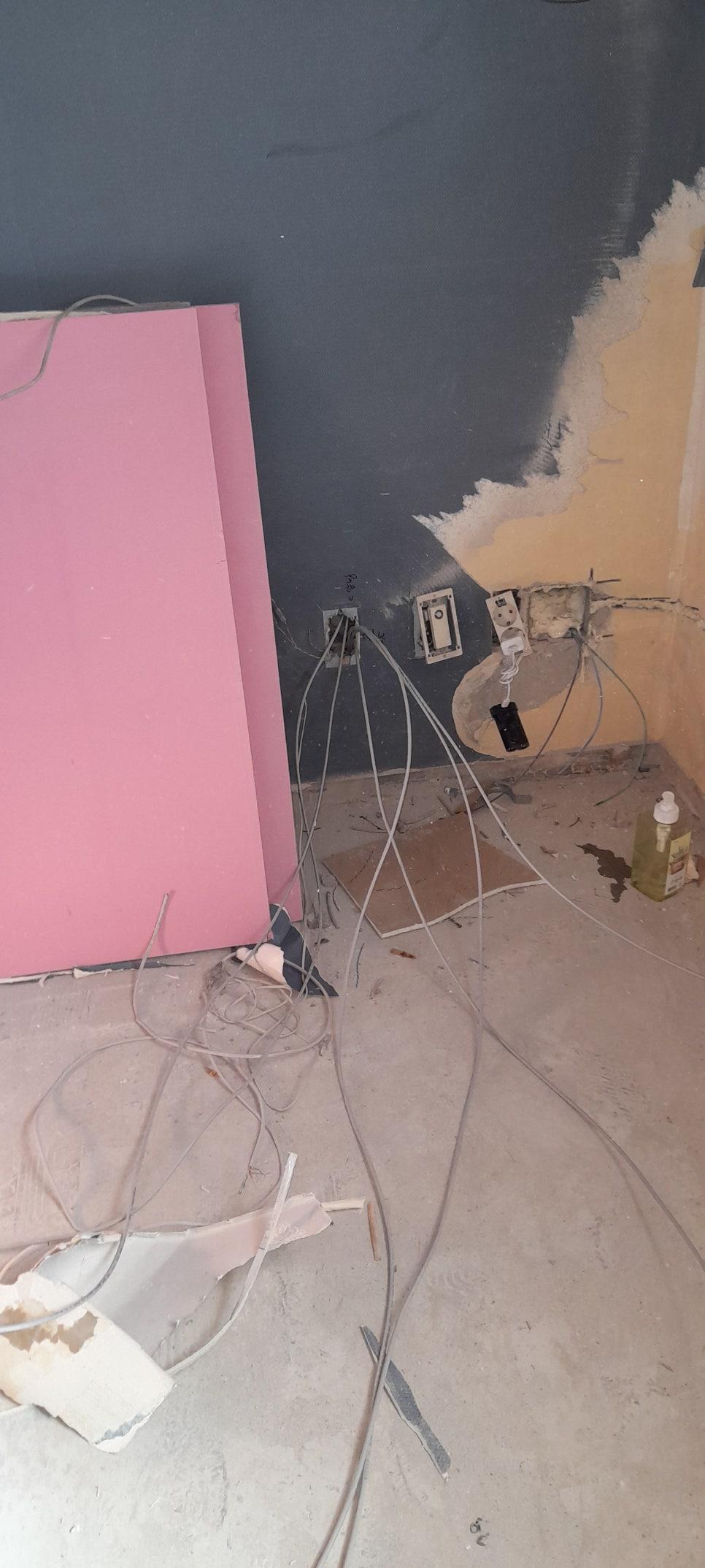

분홍색 판넬과 빨간색 전선이 보이며 벽면이 일부 벗겨진 공간입니다. 전선이 엉켜 있거나 관로가 좁은 구축 현장에서는 무리하게 선을 밀어 넣기보다, 정확한 경로를 파악해 전선이 씹히지 않도록 유도하는 것이 핵심입니다.

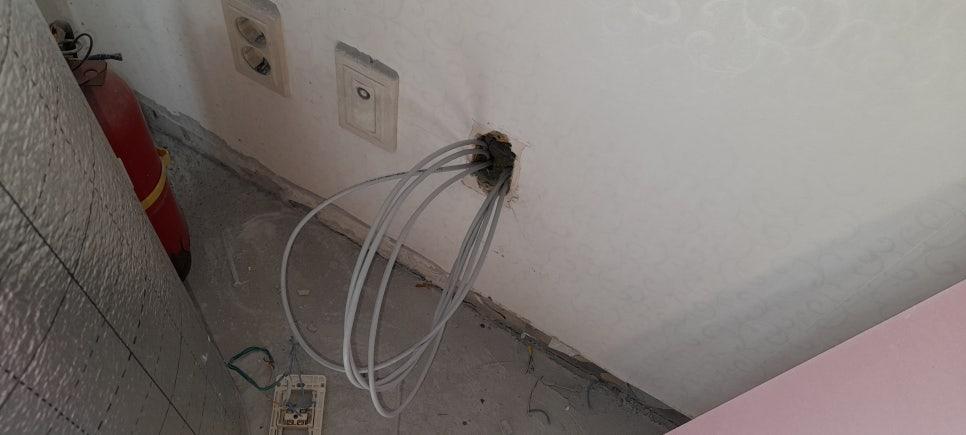

벽면에 뚫린 구멍 사이로 여러 가닥의 회색 전선이 나와 있는 장면입니다. 이 댁은 통신사 1회선과 방 5개를 포함해 총 6회선의 작업이 필요했는데, 다행히 거실에서 각 방으로 다이렉트로 연결되는 관로가 있어 모든 방에 랜공사를 완료할 수 있었습니다.

자재 1

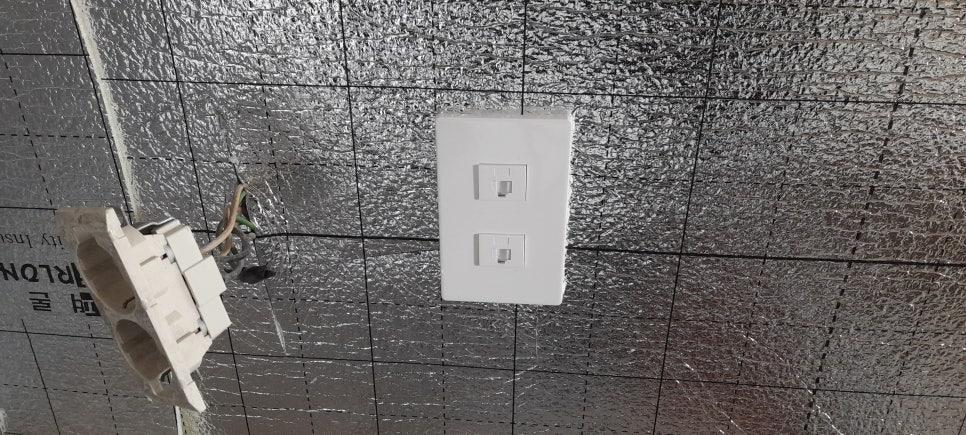

전기 스위치와 콘센트 박스가 설치되고 전선이 노출된 상태입니다. 특히 벽걸이 TV 뒤로 단자를 숨기기 위해 전기와 통신 단자 위치를 옮기는 작업을 병행했는데, 이때 벽에 홈을 파내어 선이 지나갈 길을 새로 만들어 주었습니다.

자재 1

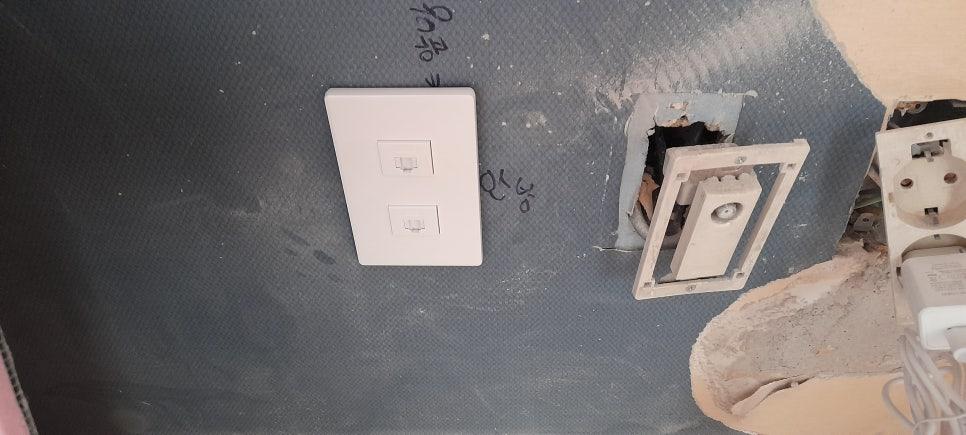

벽면에 전기 스위치와 구멍이 보이며 마감 전 흠집이 남은 상태입니다. 단자 옮기기 작업을 먼저 해버리면 나중에 랜선을 입선할 수 없기 때문에, 반드시 랜공사를 먼저 마친 뒤에 단자 위치를 조정해야 합니다.

자재 1

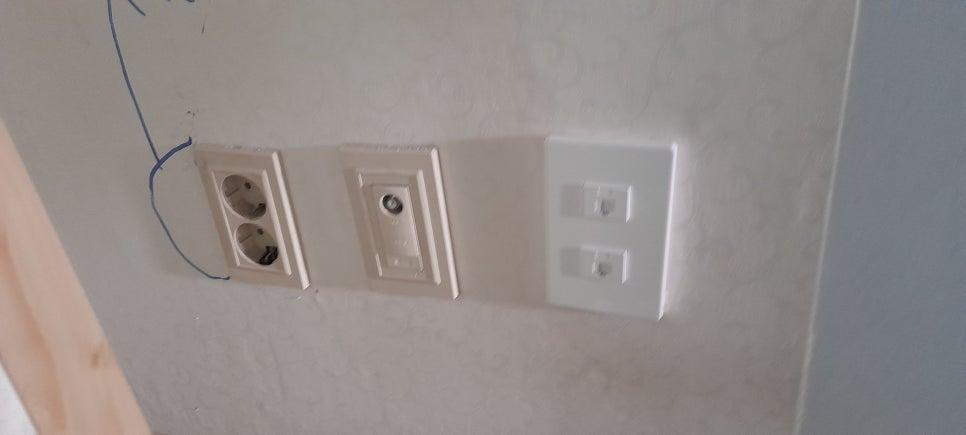

전기 소켓과 파이프가 노출된 디테일한 모습입니다. 만약 이 단계에서 랜공사를 놓치면 나중에 인터넷 선이 벽 밖으로 주렁주렁 노출되어 인테리어 마감을 훼손하는 상황이 발생할 수 있습니다.

자재 1

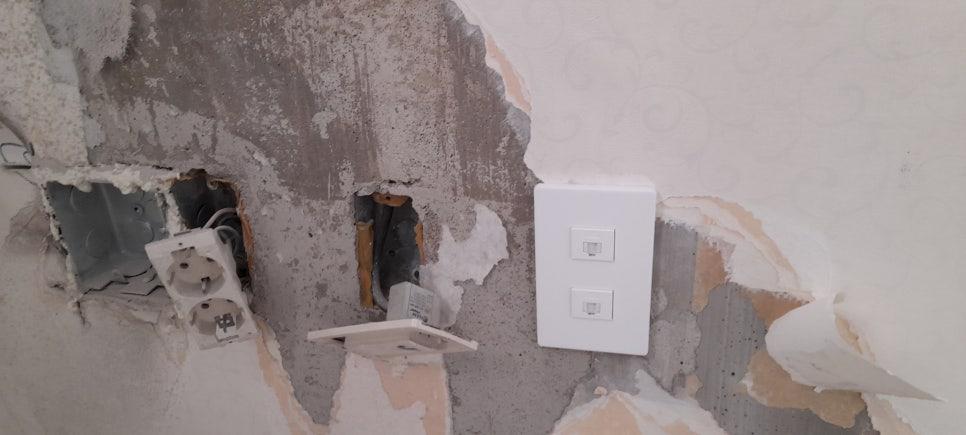

벽지가 부분적으로 벗겨진 채 전기 소켓과 스위치가 노출되어 있습니다. 목공 공사가 완료되기 전에 미리 배선 작업을 끝내두어야 벽면을 깔끔하게 덮고 마감재를 씌울 수 있습니다.

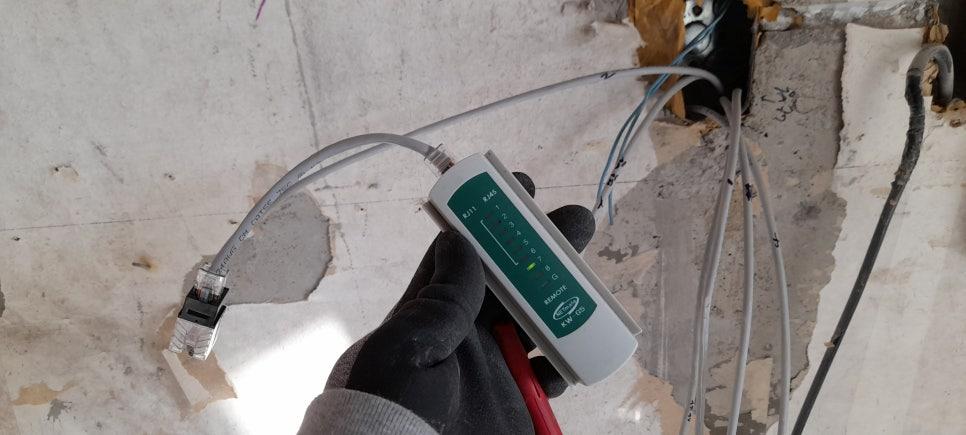

네트워크 케이블 테스터와 RJ11 케이블을 이용해 신호를 확인하는 과정입니다. 선을 입선했다고 해서 끝이 아니라, 각 포트가 정상적으로 작동하는지 랜테스트를 거쳐야만 나중에 벽지를 다 바른 뒤에 선이 안 나오는 불상사를 막을 수 있습니다.

자재 1

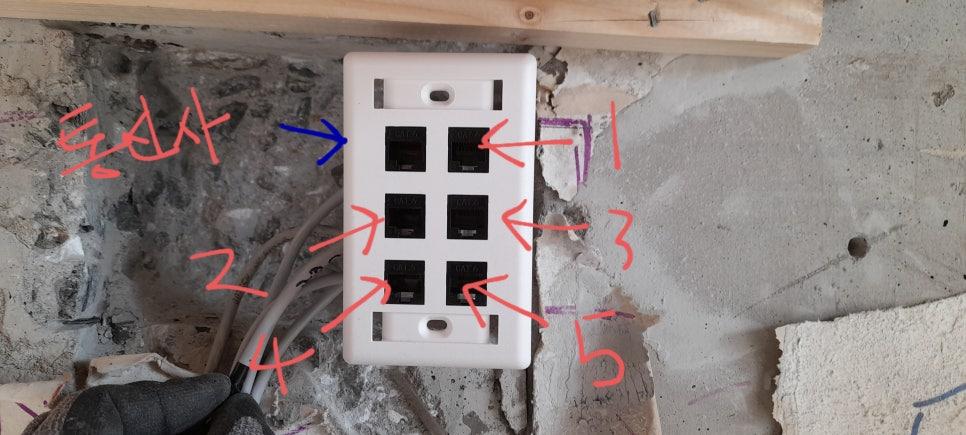

콘크리트 벽면에 6개의 RJ45 포트가 설치된 흰색 전기 박스가 보입니다. 거실에는 6구 랜플레이트 작업을 완료했으며, 각 방은 인테리어 실장님이 준비한 랜아울렛으로 마감했습니다. 다만 랜포트 두 개 중 위쪽 하나만 사용할 수 있도록 구성되었습니다.

작업을 마친 뒤에는 나중에 헷갈리지 않도록 평면도에 각 포트의 번호를 꼼꼼히 적어 남겨드렸습니다.

구축 아파트에서 단자 위치를 옮기거나 방마다 인터넷을 사용하고 싶다면, 반드시 목공 공사가 끝나기 전에 랜공사 일정을 잡으셔야 합니다. 그래야만 선 노출 없이 깔끔한 벽면을 유지할 수 있습니다.

방 5개와 거실을 잇는 총 6회선의 라인 작업과 6구 랜플레이트 설치까지 모두 마무리된 상태입니다.

목공 공사 전, 6구 랜플레이트와 RJ45 포트 구성을 미리 계획해 보세요.
