두꺼비집으로 잘못 들어온 전화 관로를 찾아낸 랜선 포설 | 평택 현대이화아파트

평택 현대이화아파트의 20평 미만 구축 세대로, KT 기사님이 개통 불가 판정을 내리고 철수한 난공사 현장입니다. 안녕하세요.

관로가 막혀 외부 벽면 노출 시공을 고민하시던 상황이었지만, 내부 포설 가능성을 열어두고 정밀하게 진단해 보았습니다.

구축 아파트의 경우 설계 당시의 실수나 변칙적인 배선으로 인해 통신 장애가 발생하는 경우가 종종 있습니다. 원인을 정확히 짚어내지 못하면 불필요한 외벽 공사를 해야 할 수도 있는데, 어떻게 경로를 찾아냈는지 따라가 볼게요.

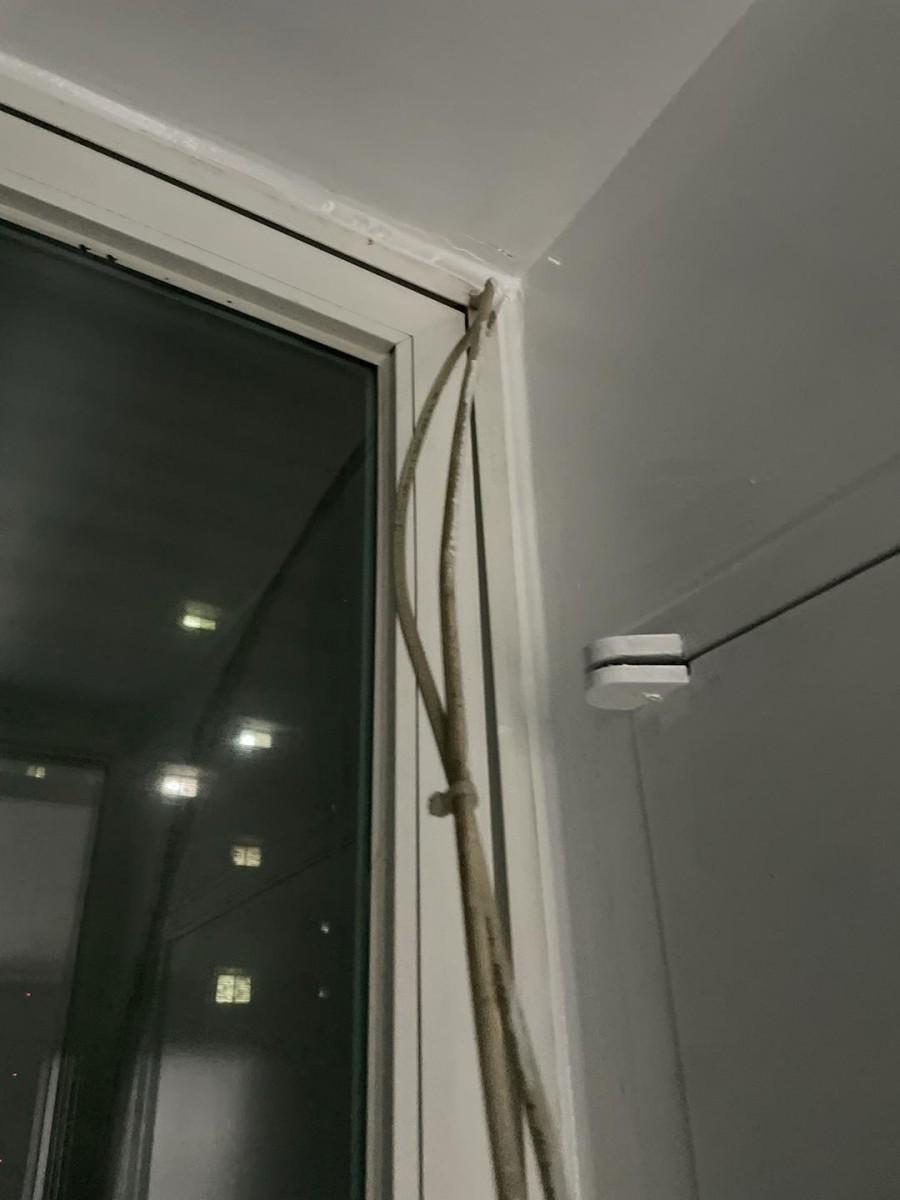

창호 프레임과 벽면 사이에 케이블을 고정하며 인입 경로를 확인하는 과정입니다.

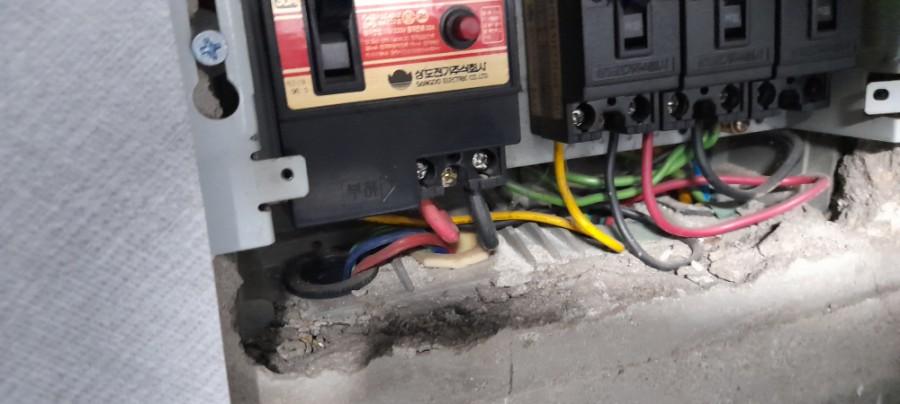

전기 박스 내부의 노란색, 녹색, 빨간색 등 다양한 전선들이 복잡하게 얽혀 있는 모습입니다. 이런 배선함 내부를 면밀히 살펴야 관로의 흐름을 파악할 수 있습니다.

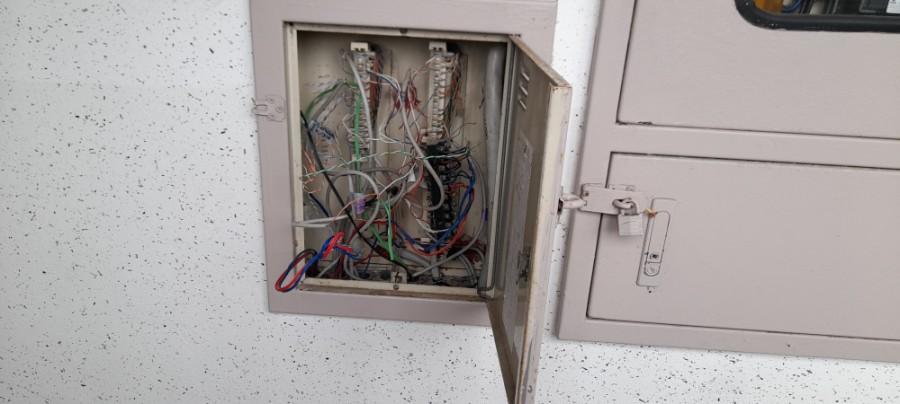

벽면에 부착된 전기 박스 속 접속 장치들을 하나씩 점검하고 있습니다. 겉으로는 보이지 않는 벽 속 관로의 상태를 가늠하는 중요한 단계입니다.

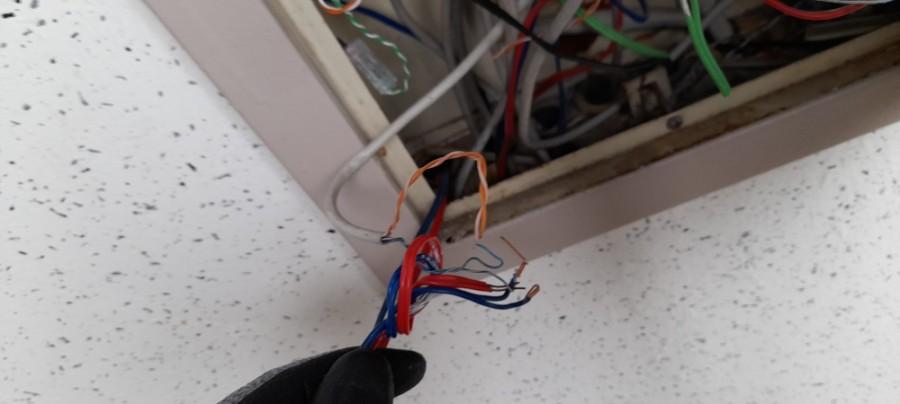

빨강, 파랑, 주황 등 여러 색상의 전선을 하나하나 대조하며 경로를 추적합니다. 관로가 막혔다고 판단된 지점에서 다시 한번 세밀하게 선을 움직여 보았습니다.

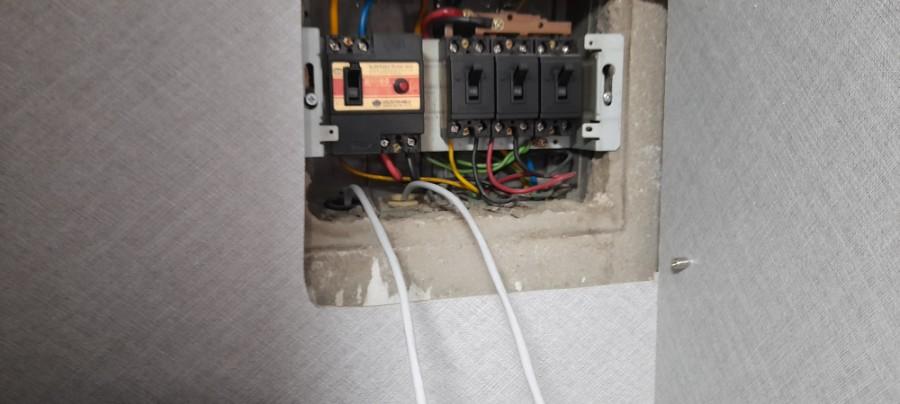

전기 스위치가 설치된 박스 내부의 전선 노출 상태를 확인합니다. 일반적인 경로라면 작은방 쪽으로 전화 관로가 들어와야 하지만, 이 집은 상황이 달랐습니다.

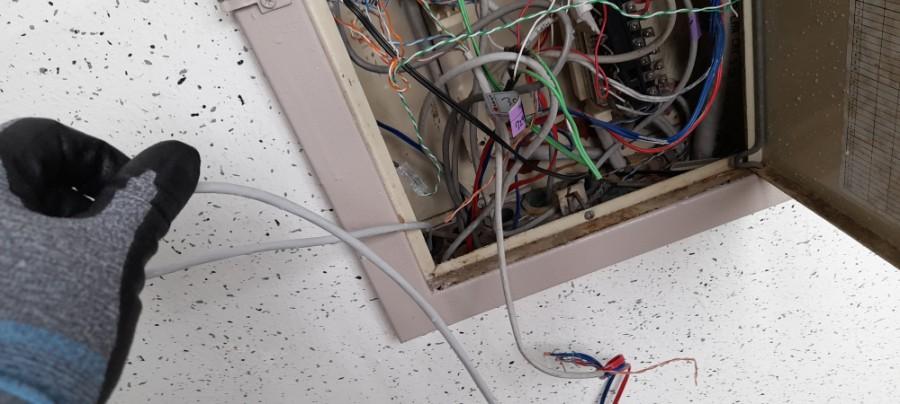

검은색과 회색 장갑을 낀 손으로 흰색 케이블을 조심스럽게 잡아당기며 반응을 살핍니다. 이때 현관 두꺼비집 쪽에서 선이 움직이는 소리가 들리며 결정적인 단서가 발견되었습니다.

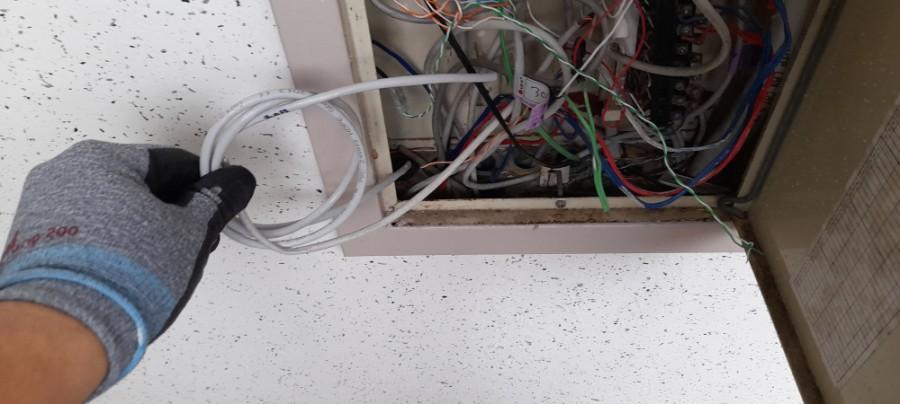

전기 박스 내부의 복잡한 배선 사이로 흰색 케이블을 다시 한번 입선합니다. 확인 결과, 전화 관로가 비정상적으로 두꺼비집으로 인입되어 그곳을 거쳐 작은방으로 연결되는 구조였습니다.

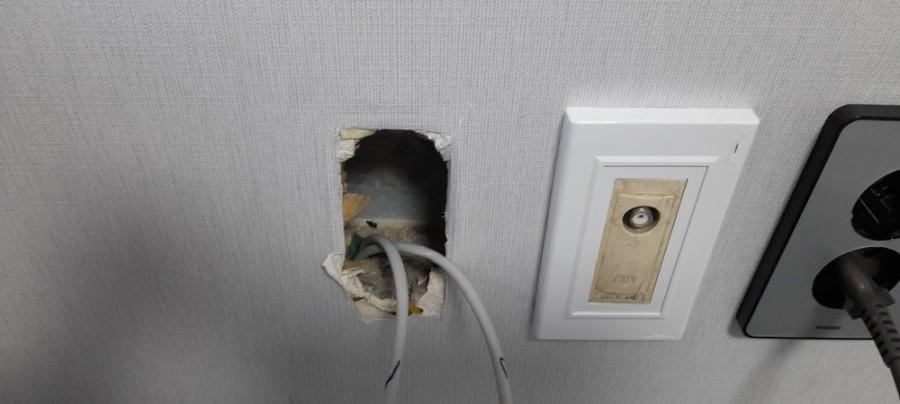

벽지 중앙의 전선 구멍을 통해 흰색 전선이 노출된 모습입니다. 엉뚱한 곳으로 돌아갔던 경로를 바로잡아 랜선을 입선시키는 과정이 진행되었습니다.

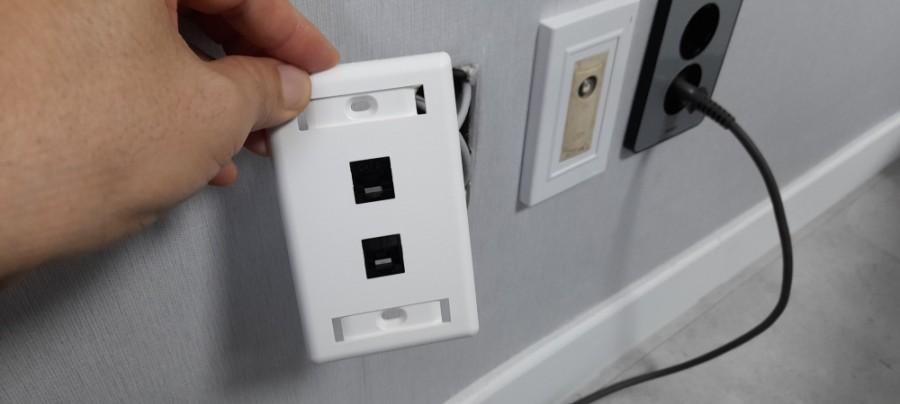

벽면 스위치와 소켓 주변을 정리하며 최종 연결 지점을 확인합니다. 관로 포설의 실수가 있었던 구축 환경에서도 정확한 지점을 찾아내는 것이 핵심입니다.

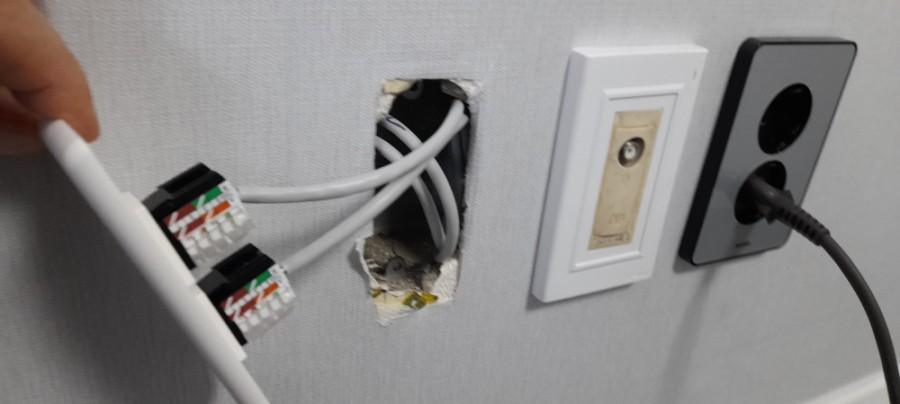

네트워크 콘센트와 전선을 연결하여 실사용이 가능하도록 구성하는 디테일한 작업입니다. IDF(전화중간단자) 쪽까지 입선을 완료하여 통신 환경을 구축했습니다.

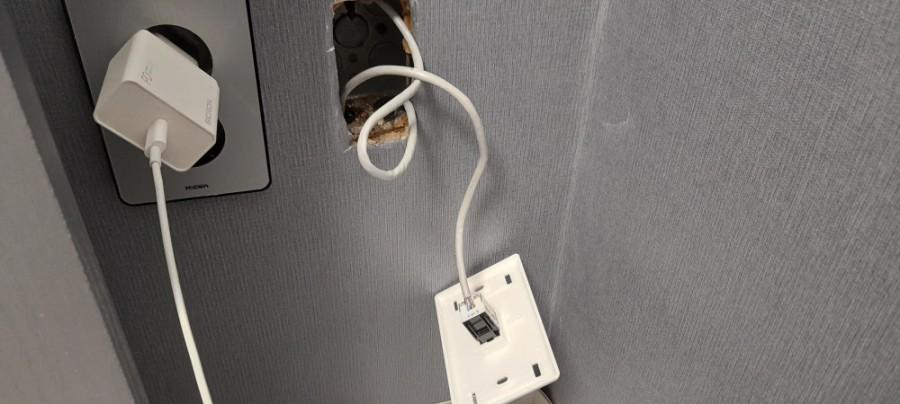

벽 속 노출 전선과 케이블을 소켓에 연결하며 마감하는 단계입니다. 안방까지 랜선을 입선한 뒤, 다시 작은방으로 역방향 입선을 진행하여 효율적인 경로를 만들었습니다.

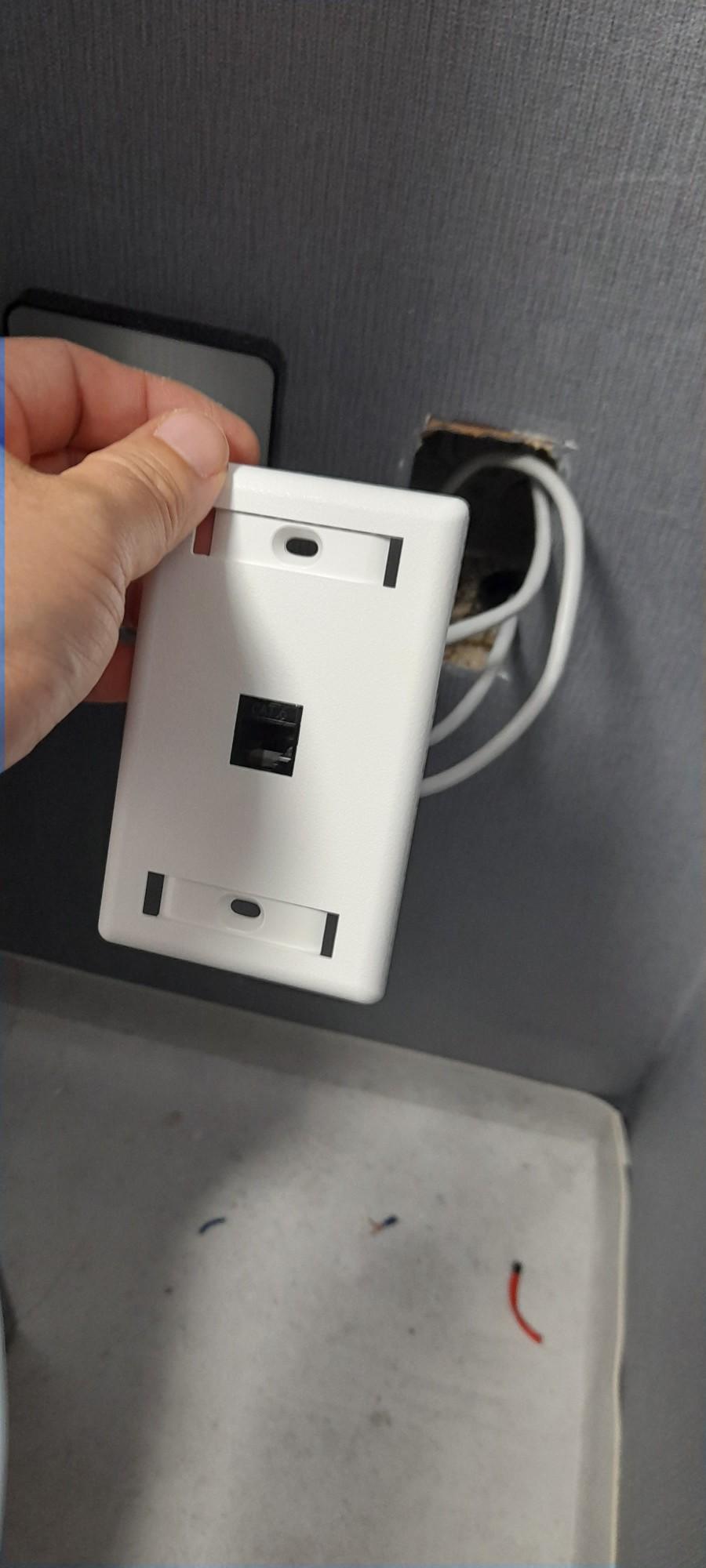

흰색 전기 스위치를 탈거한 상태에서 내부의 빨강, 파랑, 검은색 전선들과 함께 최종 배선을 정리합니다. 마지막으로 작은방에 1구 랜단자를 장착하며 모든 작업을 마무리했습니다.

구축 아파트에서 관로가 막혔다고 할 때는 단순히 입구가 막힌 것인지, 아니면 이 현장처럼 관로 자체가 엉뚱한 곳(두꺼비집 등)으로 우회되어 있는지 확인하는 것이 중요합니다. 특히 IDF 단자함의 위치와 실제 인입 경로를 대조해 보는 과정이 필요합니다.

현관 두꺼비집을 통해 작은방과 안방까지 랜선 입선을 완료하고 1구 랜단자 장착까지 마친 상태입니다.

전화 관로가 비정상적으로 설계된 구축 환경이라면, 두꺼비집이나 IDF 단자함의 경로를 먼저 점검해 보세요.
