좁은 관로 속 Cat.7 케이블 2회선 입선 난이도 | 부산 수영구 빌라

부산 수영구의 한 빌라에서 진행한 랜공사 사례입니다. 안녕하세요. 2010년 이후에 지어진 건물로 벽 속에 기본 랜선이 입선되어 있었지만, 각 단자별로 Cat.7 케이블 교체와 2회선 구성을 요청하신 현장이었습니다.

구축 환경에서 고스펙 케이블을 다량으로 넣으려다 보면 예상치 못한 변수가 생기곤 하죠. 어떻게 관로의 한계를 극복하며 작업을 진행했는지 순서대로 짚어볼게요.

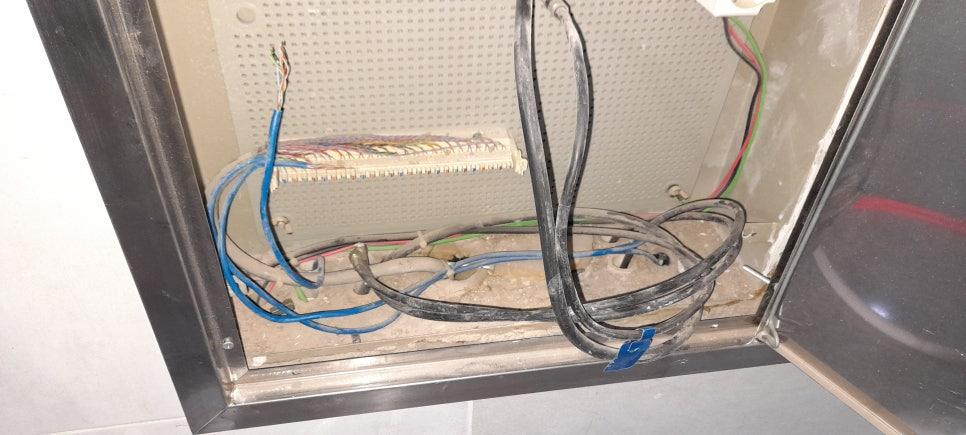

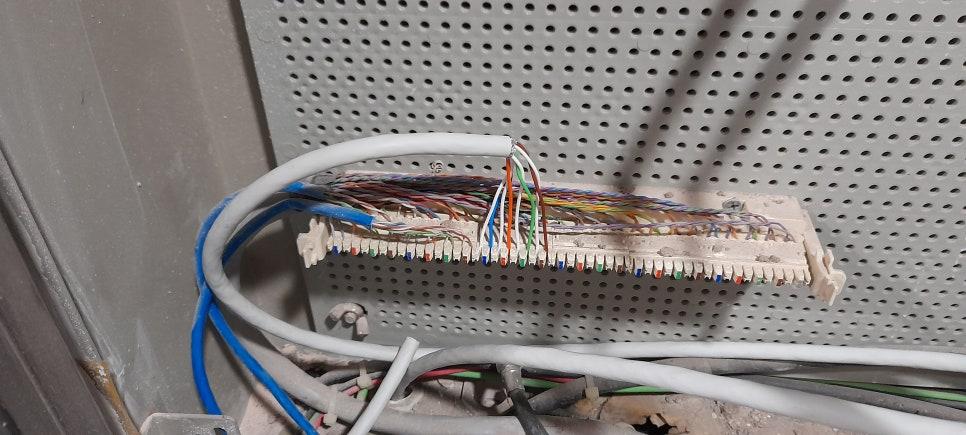

전기 박스 내부에 여러 색상의 전선과 접속기, 블랙 커넥터가 노출되어 있습니다. 세대 통신 단자함에서 각 방과 거실로 나가는 선로를 확인하는 단계입니다. 기존의 원텐블럭(110블럭)을 제거하고 동축 케이블과 함께 입선된 상태를 점검했습니다.

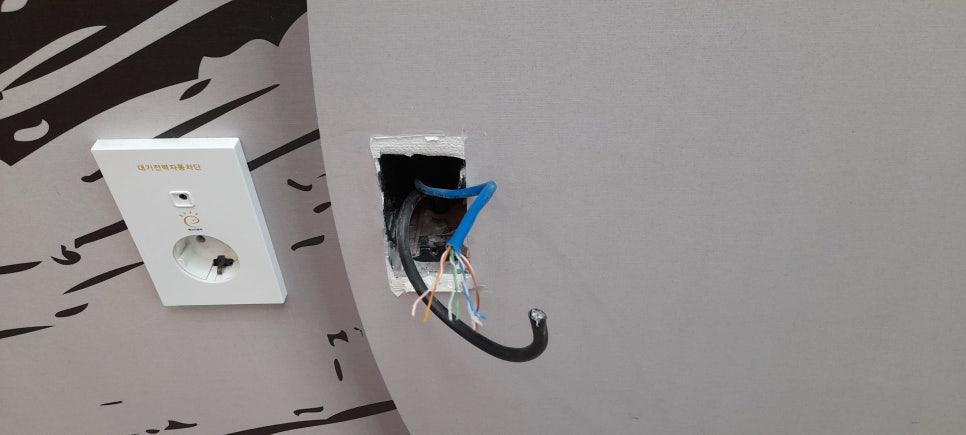

벽에 설치된 전기 스위치 박스와 배선 구멍이 보입니다. 좁은 관로를 통해 Cat.7 케이블을 넣기 위해서는 기존 선을 모두 뽑아내며 작업해야 하는 까다로운 과정이 필요합니다.

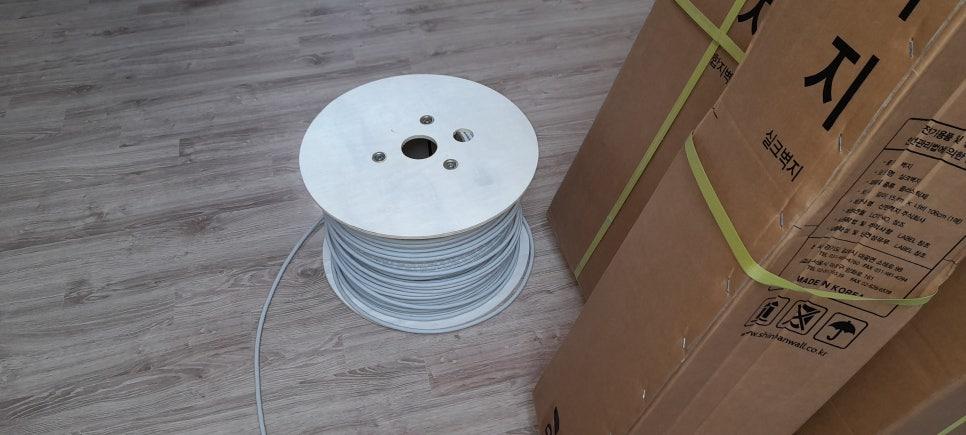

흰색 플라스틱 휠에 감긴 회색 전선과 갈색 박스가 바닥에 놓여 있습니다. 이번 작업에 사용된 케이블은 의뢰자분이 직접 준비하신 랜스타 제품으로, 총 300m 분량이 투입되었습니다.

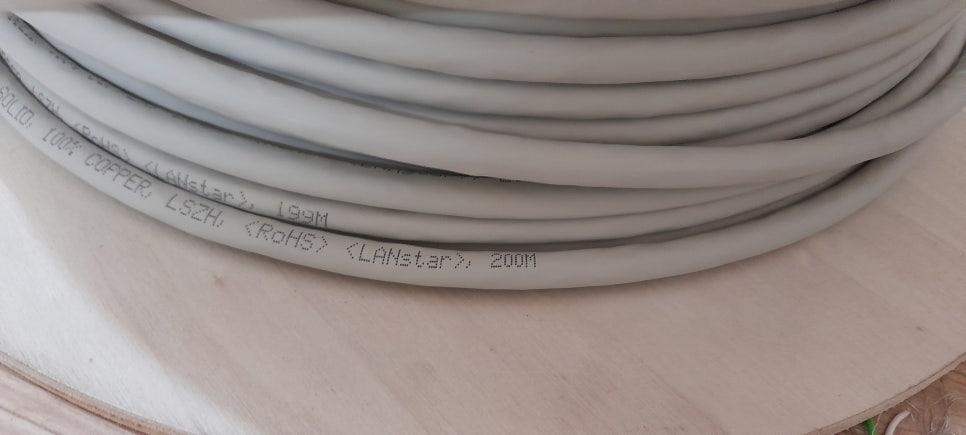

흰색 케이블 표면에 'SOLID 100% COPPER, LSZH, <RoHS> <LANstar>, 200M'라는 텍스트가 인쇄되어 있습니다. Cat.7 케이블은 일반 Cat.5e보다 훨씬 두껍고 빳빳한 성질을 가지고 있어 입선 과정에서 상당한 힘이 들어갑니다.

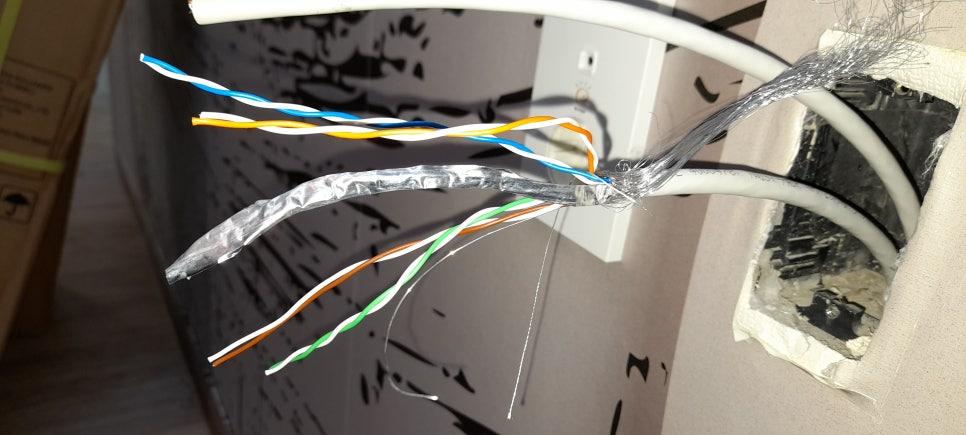

흰색 케이블과 파랑, 노랑, 흰색, 주황, 녹색 등 여러 색상의 전선이 투명 테이프로 묶여 벽면 전기 박스에 연결된 모습입니다.

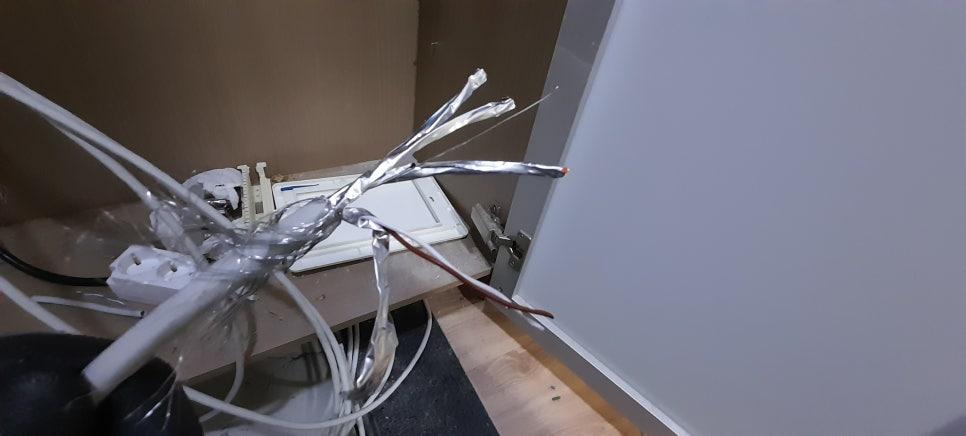

알루미늄 호일로 감싸진 전선과 전기 박스, 전원 소켓이 보입니다. Cat.7 케이블은 1페어마다 차폐를 위해 은박지로 감싸져 있어, 키스톤잭 작업을 위해 이를 일일이 제거해야 하므로 작업 속도가 더뎌질 수밖에 없습니다.

시공 장면과 함께 정체를 단정할 수 없는 소형 도구가 보입니다. 세심한 결선 작업이 이어지는 구간으로, 단자함 쪽 11개 포트를 찍는 데만 약 1시간 반이 소요되었습니다.

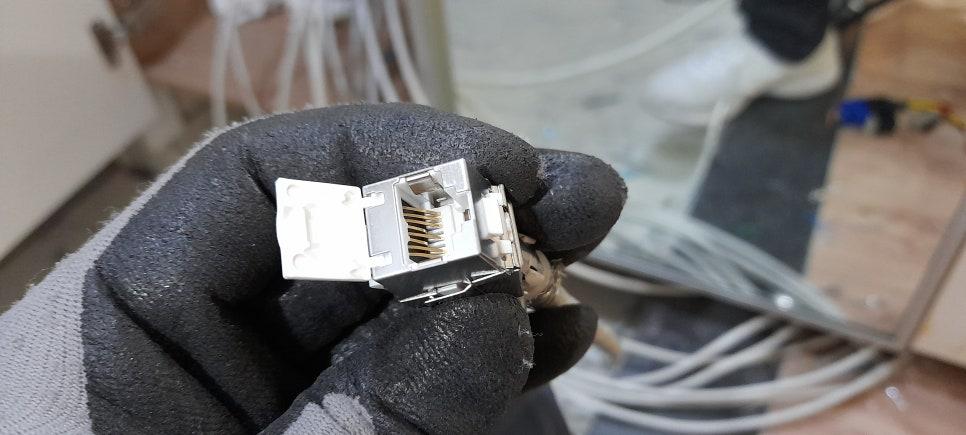

손에 든 네트워크 콘센트와 주변 케이블이 보입니다. 여기에는 랜스타에서 구매하신 Cat.6A 키스톤잭이 사용되었습니다. Cat.6A와 Cat.7은 스펙이 비슷하여 호환 가능하지만, 개당 작업 시간이 10분 정도 걸릴 만큼 공수가 많이 들어가는 부품입니다.

전선과 콘센트 박스가 연결된 전기 설비 디테일입니다. 거실과 방을 포함해 총 5군데에 랜선 두 가닥씩 입선을 마쳤으며, 이후 신발장 쪽에 허브 장착과 패치판넬 작업을 진행하실 예정입니다.

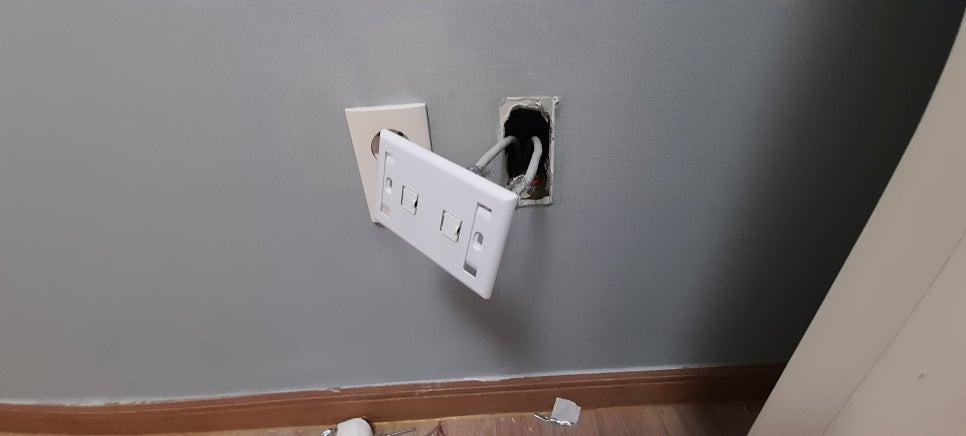

벽에 설치 중인 전기 스위치 박스와 케이블이 노출된 상태입니다. 입선 후에는 각 선마다 넘버링을 하고 랜 테스트를 거쳐 연결 상태를 확인하는 과정이 필수적입니다.

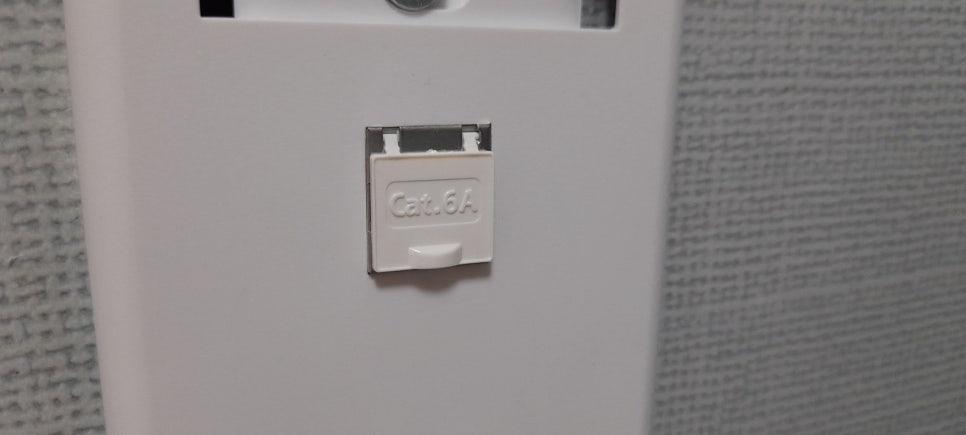

흰색 벽면에 Cat.6A 표시가 있는 전선 콘센트가 장착되었습니다. 테스트 과정에서 3개 지점에 에러가 발견되어 이를 다시 찾아 수정하는 정밀한 보정 작업을 거쳤습니다.

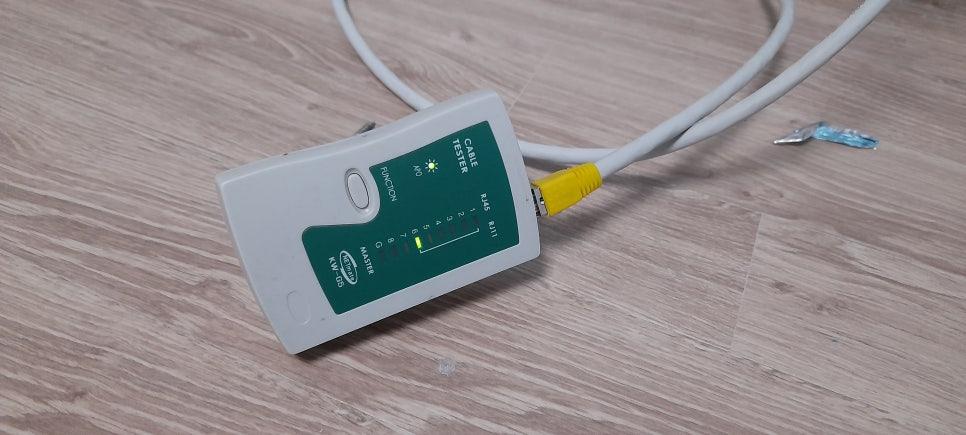

시공 장면과 함께 정체를 단정할 수 없는 소형 도구가 보입니다. 최종적으로 랜플레이트 장착까지 마무리하며 모든 회선의 통신 상태를 확인했습니다.

구축 아파트나 빌라의 경우 전화 관로의 크기가 제한적이라 Cat.7이나 Cat.6A 케이블은 보통 2개, 운이 나쁘면 1개밖에 넣지 못하는 경우가 많습니다. 40평 기준 방 4개와 거실 1개를 구성하려면 관로 경로에 따라 Cat.5e 케이블을 사용하는 것이 현실적인 대안이 될 수 있습니다.

외부 인입선부터 각 방의 단자까지 총 11회선의 Cat.7 케이블 입선과 Cat.6A 키스톤잭 작업을 마쳤습니다. 현재는 랜플레이트 장착까지 완료되어 통신 테스트를 끝낸 상태입니다.

좁은 관로 환경에서 랜스타 Cat.7 케이블과 Cat.6A 키스톤잭을 활용해 고사양 네트워크 환경을 구축하려는 분들은 관로의 여유 공간을 먼저 확인해 보세요.
