거실 TV 벽면 전화단자 부재를 안방 관로로 해결한 랜공사 | 부천 소사동 삼성두산아파트

부천 소사동의 40평형 구축 아파트로 방 4개와 거실 1개 구조의 현장입니다. 안녕하세요. 인테리어 공사가 한창 진행 중인 상태에서 방문하여 네트워크 환경을 점검했습니다.

구축 아파트의 경우 단자 위치가 현재의 가전 배치와 맞지 않아 선이 길게 노출되는 상황이 자주 발생하곤 하죠. 어떻게 하면 벽면 밖으로 선이 드러나지 않게 경로를 확보할 수 있을지 순서대로 짚어볼게요.

벽면과 함께 소형 도구가 놓인 모습입니다. 우선 거실의 IPTV 설치 예정 벽면을 확인했는데, 유선 TV 단자만 있고 전화 콘센트가 없는 상태였습니다.

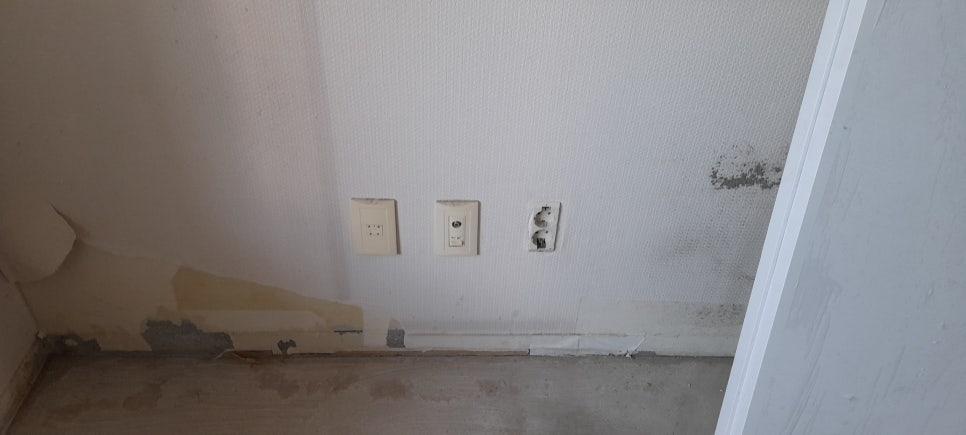

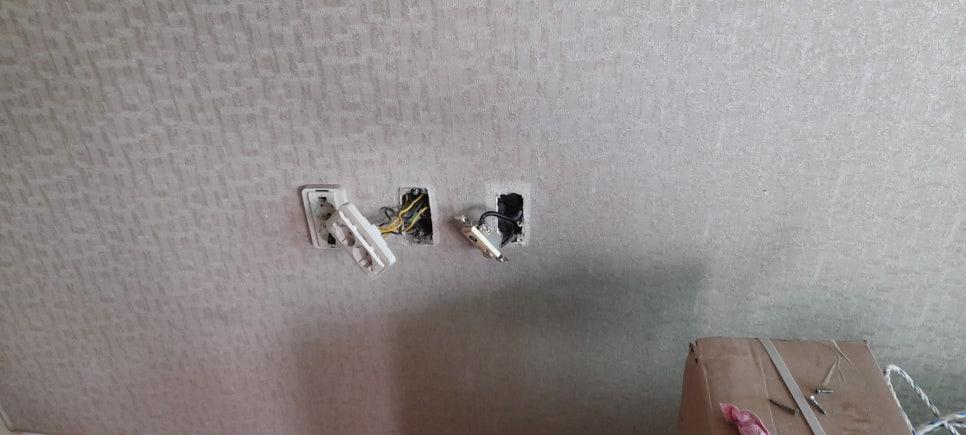

벽지가 부분적으로 벗겨진 벽면에 스위치와 소켓이 설치된 공간입니다. 90년대 초중반에 지어진 단지라 거실 내 전화 단자가 하나뿐이었고, 그마저도 소파가 놓일 반대편 벽에 위치해 있었습니다.

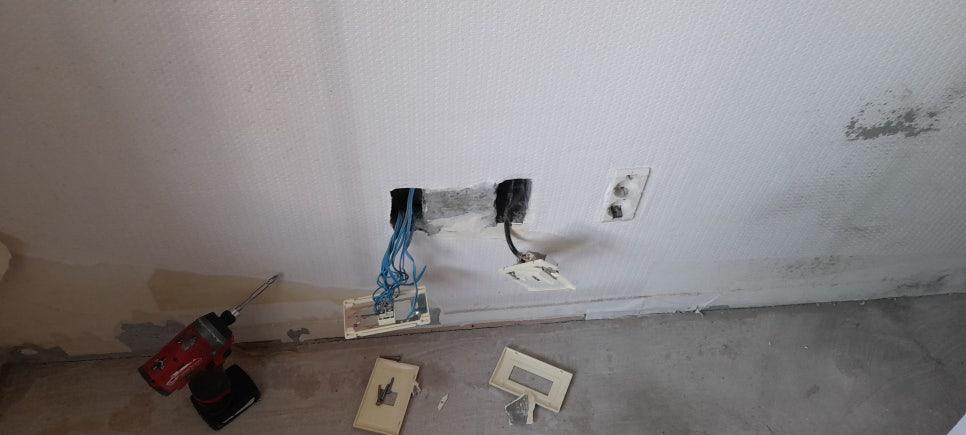

벽면에 구멍이 뚫려 파란색과 검은색 전선이 노출되어 있고 전기 박스가 설치 중인 모습입니다. 일반적인 경우라면 소파 쪽 단자에서 TV 쪽으로 선을 길게 끌어와야 하기에 인테리어 마감 후 시각적으로 좋지 않은 결과가 나옵니다.

시공 장면과 함께 수공구가 보입니다. 다행히 관로를 파악해 보니 맞은편 안방 벽의 유선 단자 관로와 거실 유선 단자 관로가 서로 통해 있다는 점을 확인했습니다.

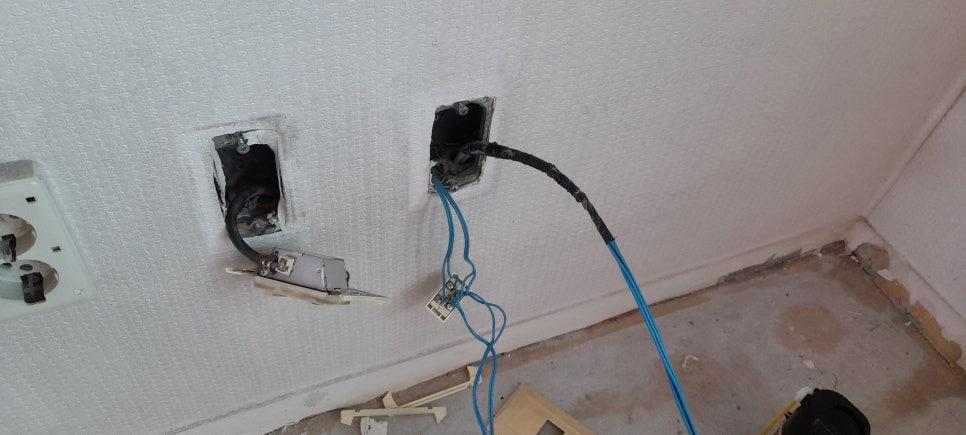

전기 박스와 케이블이 노출된 상태로 파란색 전선이 연결되어 있습니다. 하지만 안방 단자 쪽은 전화 단자와 유선 단자 사이에 통로가 없어 선을 바로 옮길 수 없는 구조였습니다.

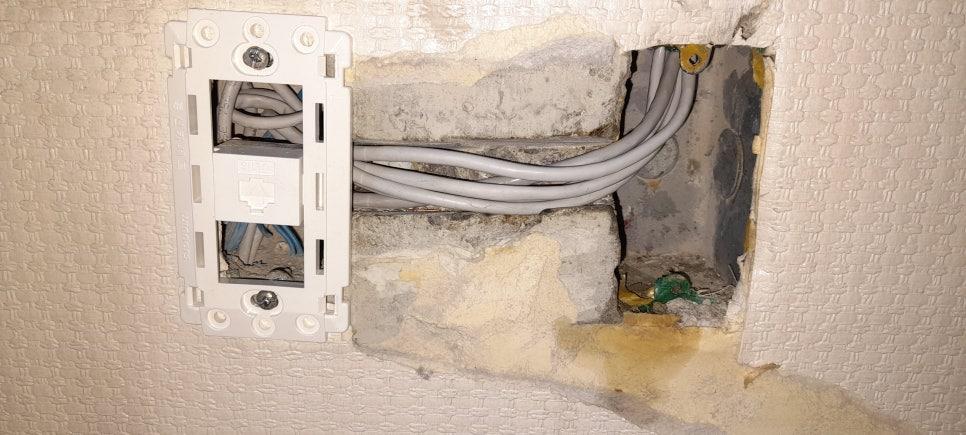

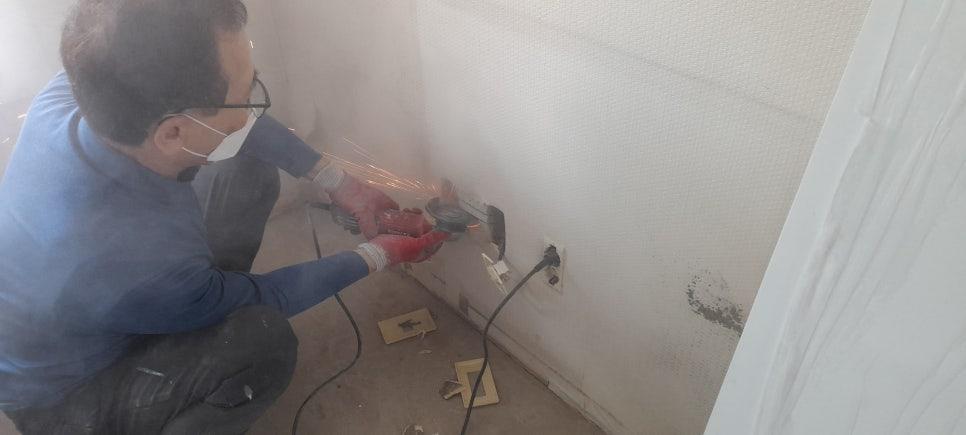

벽지에 일부 벗겨짐이 있고 전기 소켓과 케이블이 노출된 공사 중인 장면입니다. 이를 해결하기 위해 인테리어 소장님께 요청하여 옆으로 홈을 파내어 랜선을 거실 쪽으로 뺄 수 있는 경로를 새로 확보했습니다.

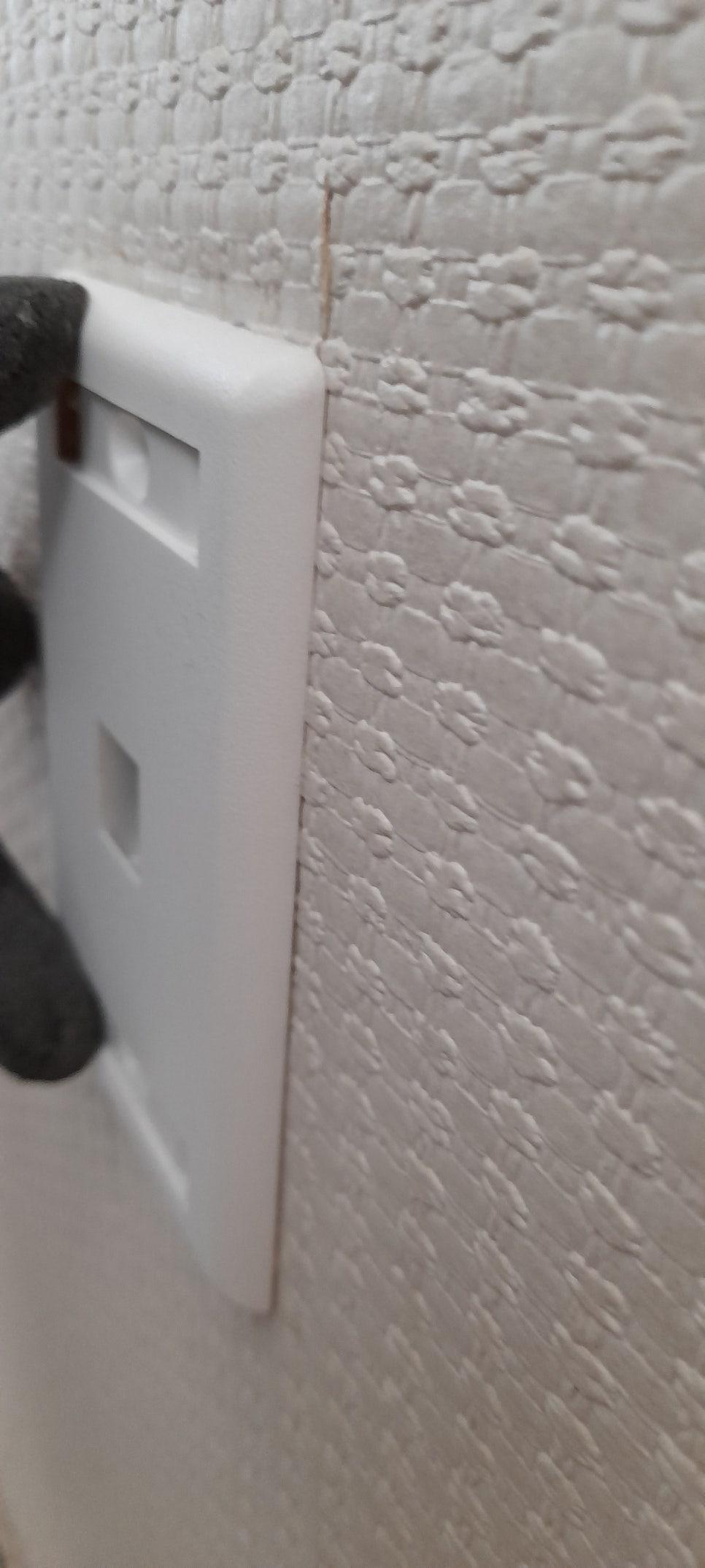

흰색 벽지에 흰색 전기 스위치 박스가 부착된 디테일입니다. 경로가 확보된 후에는 각 방의 기존 전화선들을 제거하고 그 자리에 랜선을 벽 속으로 밀어 넣는 입선 작업을 진행했습니다.

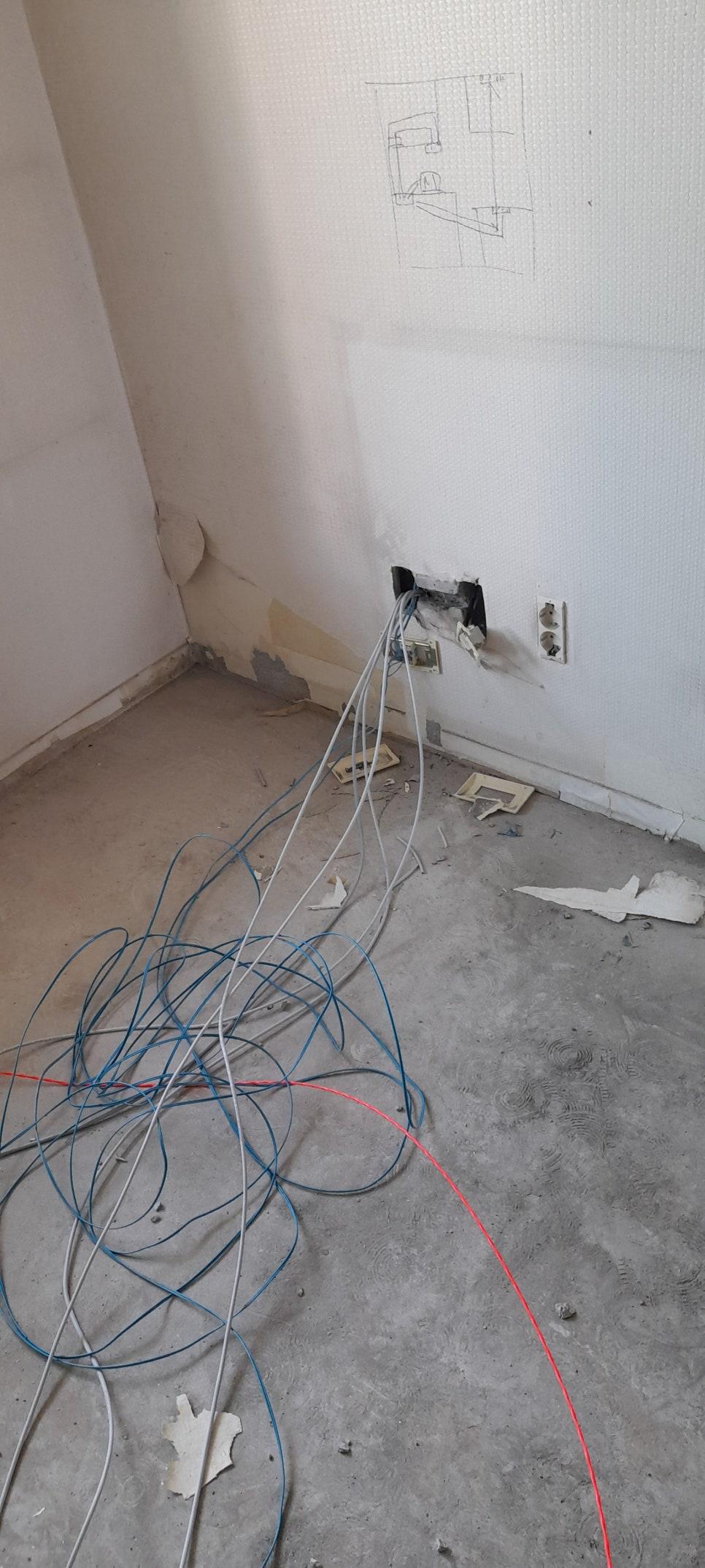

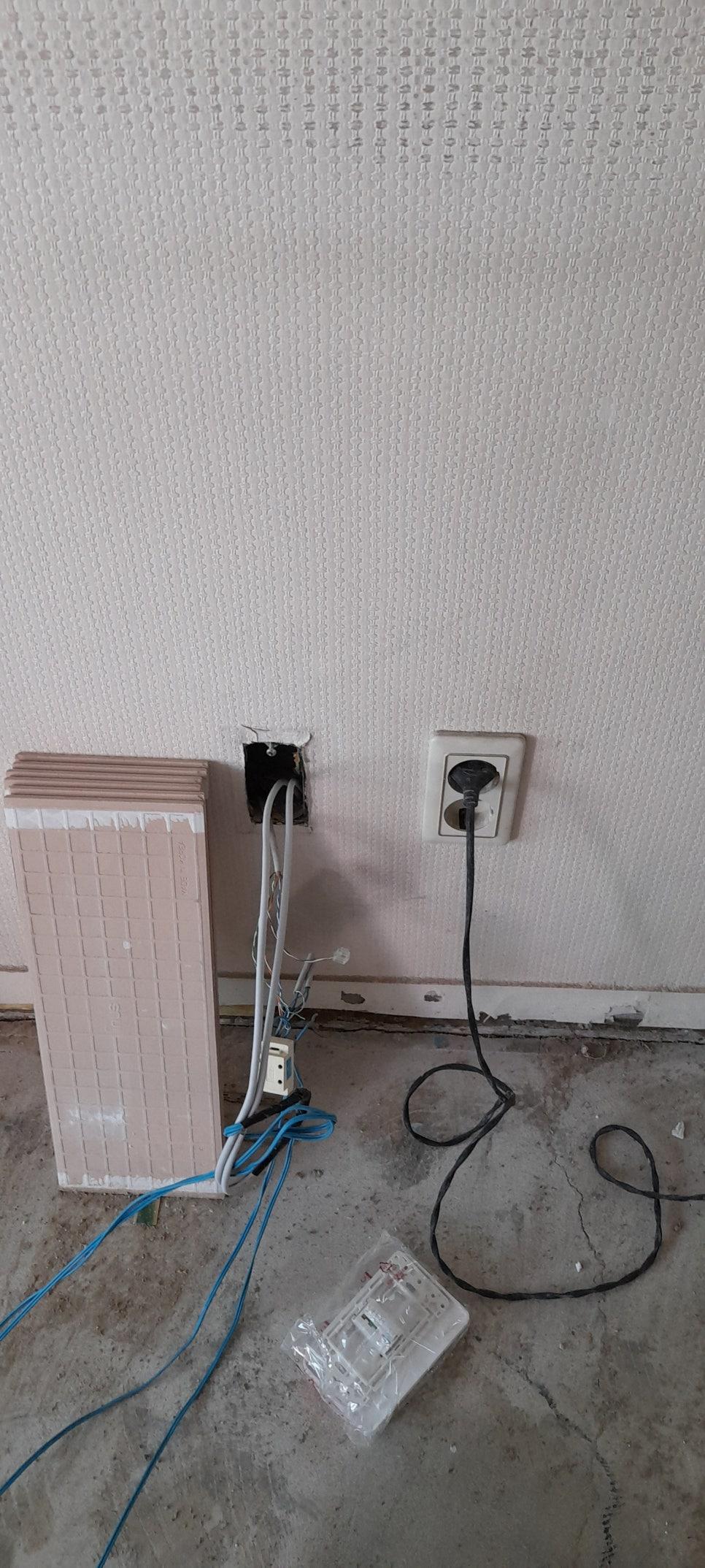

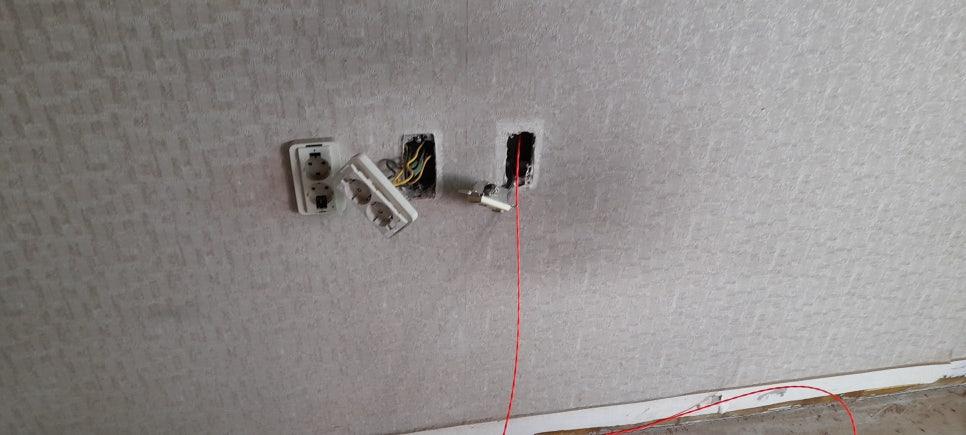

도배 중인 벽면에 전기 구멍이 뚫려 있고 여러 색상의 전선이 바닥에 흩어져 있습니다. 안방까지 랜선을 입선시킨 뒤, 거실에서 요비선을 찔러 넣어 안방과 거실을 잇는 배선 작업을 이어갔습니다.

벽면에 전기 소켓과 배선 구멍이 보이며 일부 소켓이 설치되지 않은 상태입니다. 요비선에 랜선을 묶어 거실 쪽으로 완전히 입선시키며 물리적인 연결을 마쳤습니다.

전기 박스와 케이블이 노출되어 있고 벽면이 부분적으로 벗겨진 모습입니다. 안방 쪽은 단자 작업을 마친 후, 선이 노출된 부분은 인테리어 소장님이 후속 마감 처리를 하기로 협의했습니다.

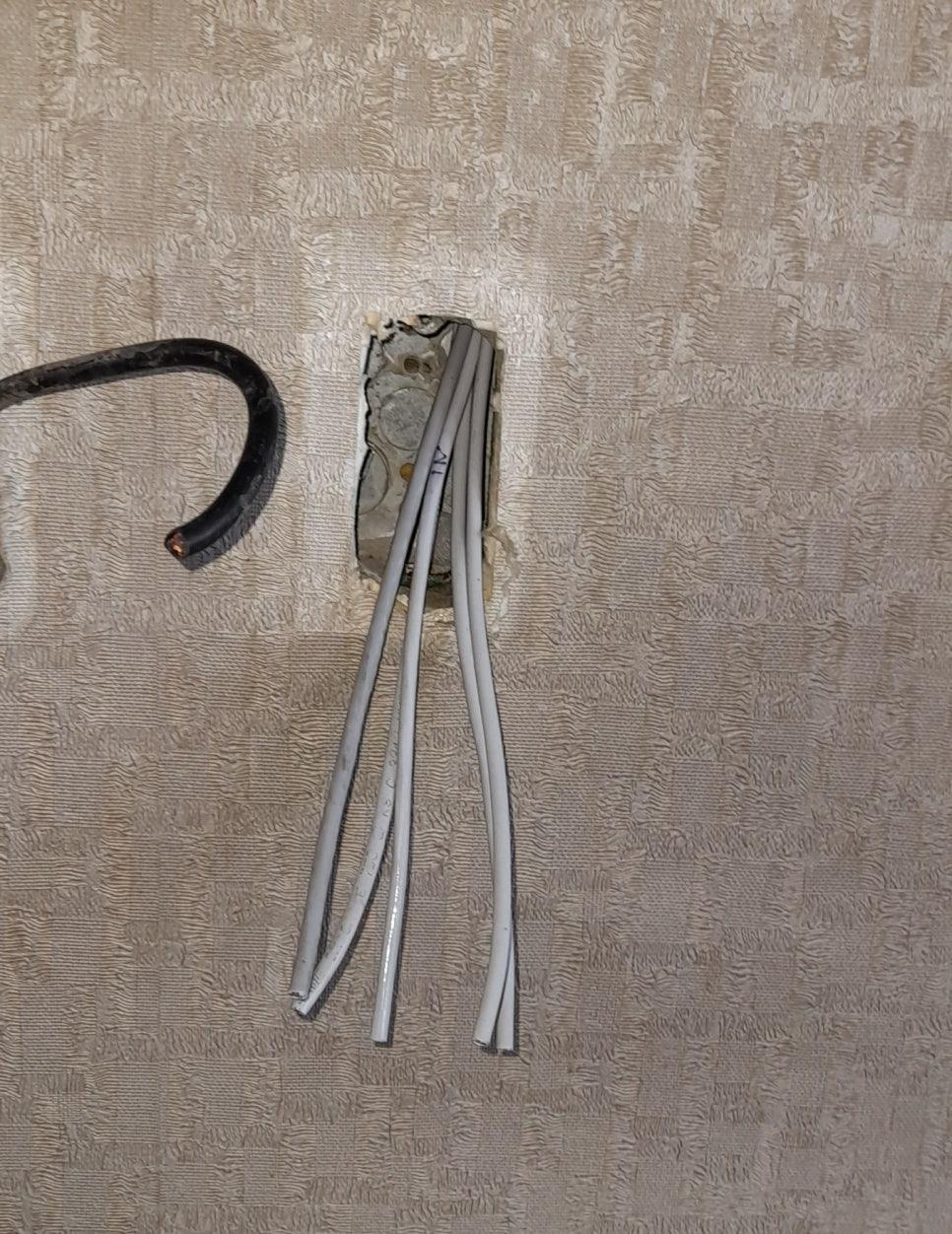

벽체 전선 구멍 안에 흰색 전선 4개와 검은색 전선 1개가 노출되어 있습니다. 보이지 않는 벽 내부 관로를 이용해 선을 정리했기에 외부 노출을 최소화할 수 있었습니다.

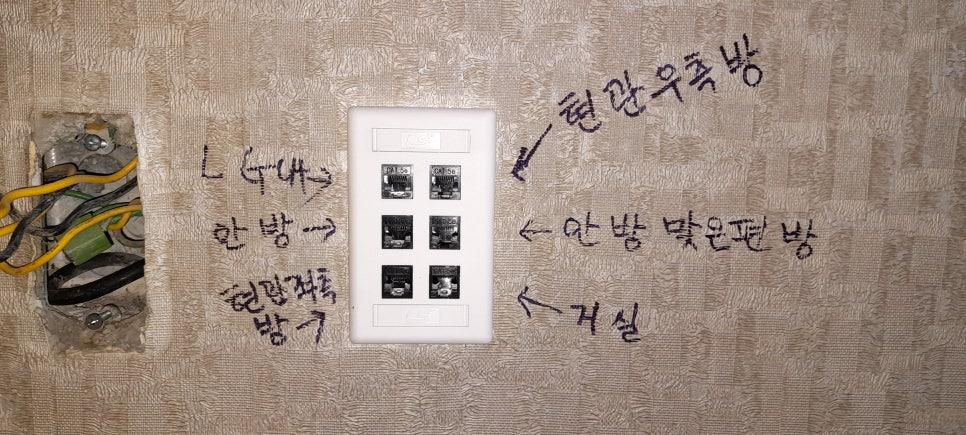

전기 박스와 스위치 패널이 설치되었고 벽지 위에 공간 분류 표기가 쓰여 있습니다. 거실은 메인 단자로 설정하여 6구 랜플레이트로 설치하며 작업을 마무리했습니다.

구축 아파트에서 IPTV 설치 예정 벽면에 단자가 없다면, 다른 방의 유선 단자 관로와 연결되어 있는지 먼저 파악하는 것이 중요합니다. 만약 관로가 막혀 있다면 이번 사례처럼 벽면에 홈을 파서 경로를 만드는 작업이 필요할 수 있습니다.

방 4개와 거실 1개 구조의 공간에 각 방 랜선 입선과 거실 6구 랜플레이트 설치까지 마친 상태입니다.

거실 6구 랜플레이트 설치가 필요한 구축 아파트라면 관로 상태를 먼저 확인해 보세요.
