관로 속 모래와 흙을 걷어내고 방마다 인터넷 회선을 구축한 32평 빌라 | 경기도 광주 예지빌라

경기도 광주에 위치한 30년 된 구축 빌라 현장입니다. 안녕하세요. 방 3개와 거실 1개로 구성된 32평 구조의 집으로, 기존의 전화선을 모두 제거하고 랜선을 새롭게 포설하는 작업이 진행되었습니다.

구축 빌라는 아파트와 달리 관로 상태가 좋지 않은 경우가 많아 작업 난도가 높을 때가 있죠. 어떻게 기존 선을 처리하고 각 방에 회선을 나누었는지 그 과정을 따라가 볼게요.

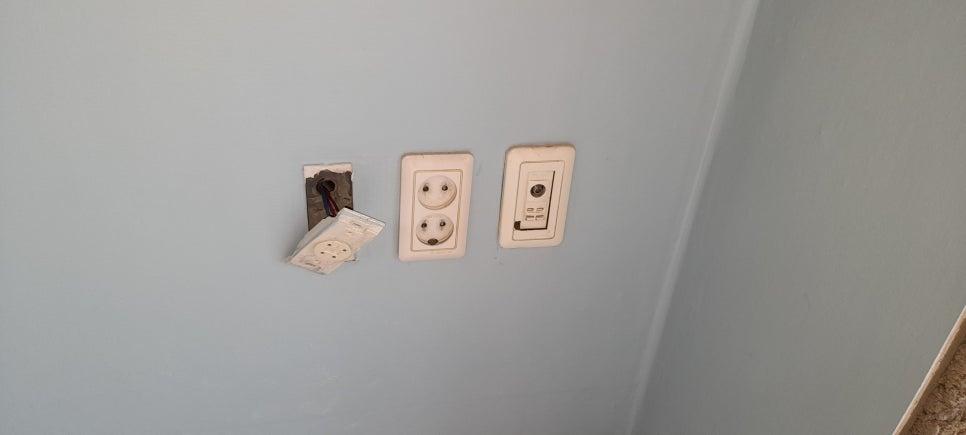

벽면에 설치된 2구 소켓과 스위치 주변으로 전선들이 노출되어 있습니다. 기존의 낡은 전화선을 뽑아내고 그 자리에 랜선을 밀어 넣기 위한 준비 단계입니다. 관로 내부의 상태를 확인하며 작업해야 선이 엉키지 않습니다.

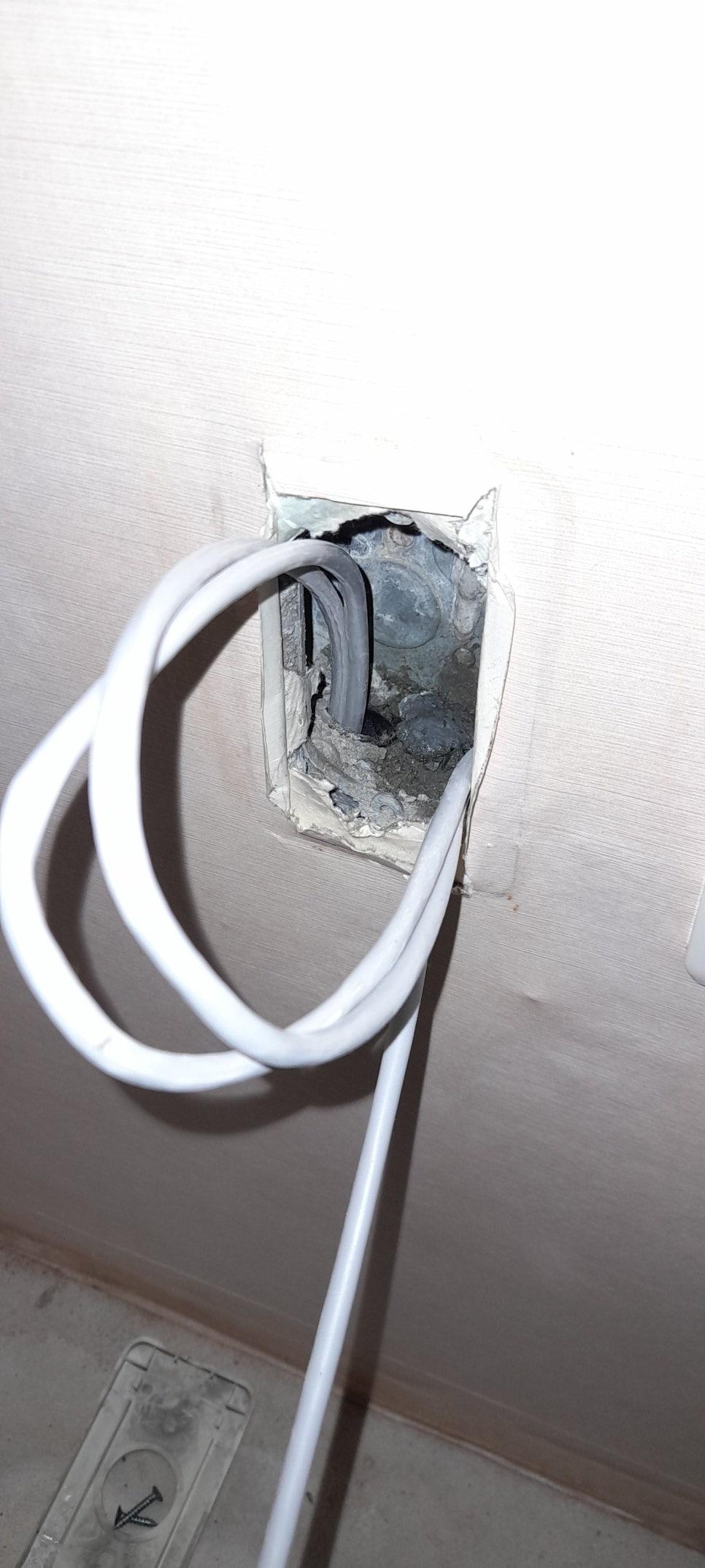

벽체에 파손된 구멍 사이로 흰색 전선이 보이고 내부 콘크리트 구조가 드러나 있습니다. 낡은 관로 내부에는 예상치 못한 이물질이 들어있는 경우가 많아 주의가 필요합니다. 이 과정에서 관로를 막고 있던 요소들을 제거해야 새로운 선이 원활하게 통과합니다.

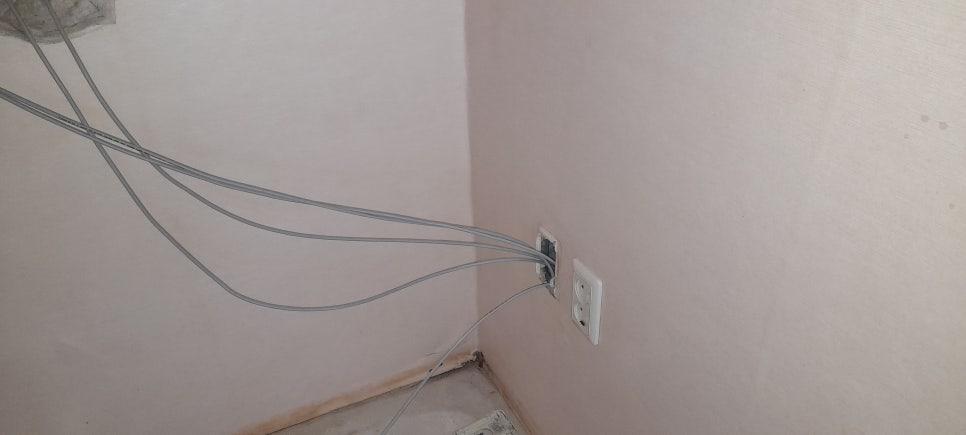

여러 가닥의 회색 전선이 뭉쳐서 노출되어 있고 전선 연결 구멍이 보입니다. 전화선과 랜선이 함께 입선되어 있거나 엉켜 있으면 포설 작업에 시간이 더 소요됩니다. 하나씩 구분하여 불필요한 선을 걷어내는 과정이 중요합니다.

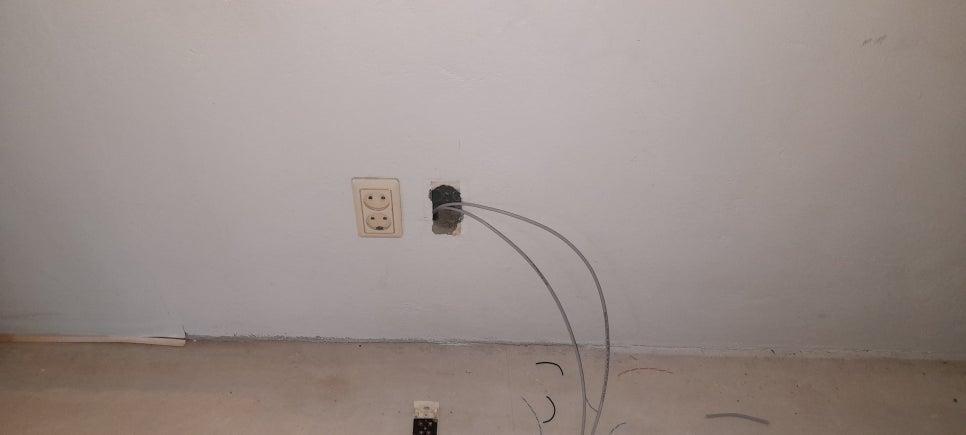

흰 벽면에 소켓이 설치되어 있지만 전선이 벽 속에 연결된 채 밖으로 나와 있습니다. 관로를 통해 선을 넘긴 후 단자함에 맞게 정리하는 단계입니다. 선이 꺾이지 않도록 여유 길이를 확보하며 배치했습니다.

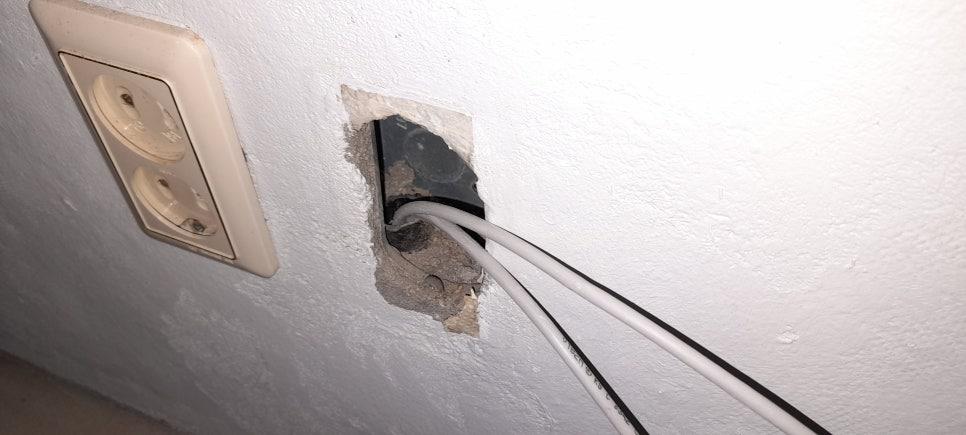

벽면의 손상된 구멍 내부로 검은색 플라스틱 케이블 보호관과 전선들이 보입니다. 이번 현장은 관로 안에 모래와 흙이 가득 차 있어 랜선을 뽑아내는 과정에서 상당한 어려움이 있었습니다. 이물질을 밀어내며 선을 통과시켜야 끊김 없는 연결이 가능합니다.

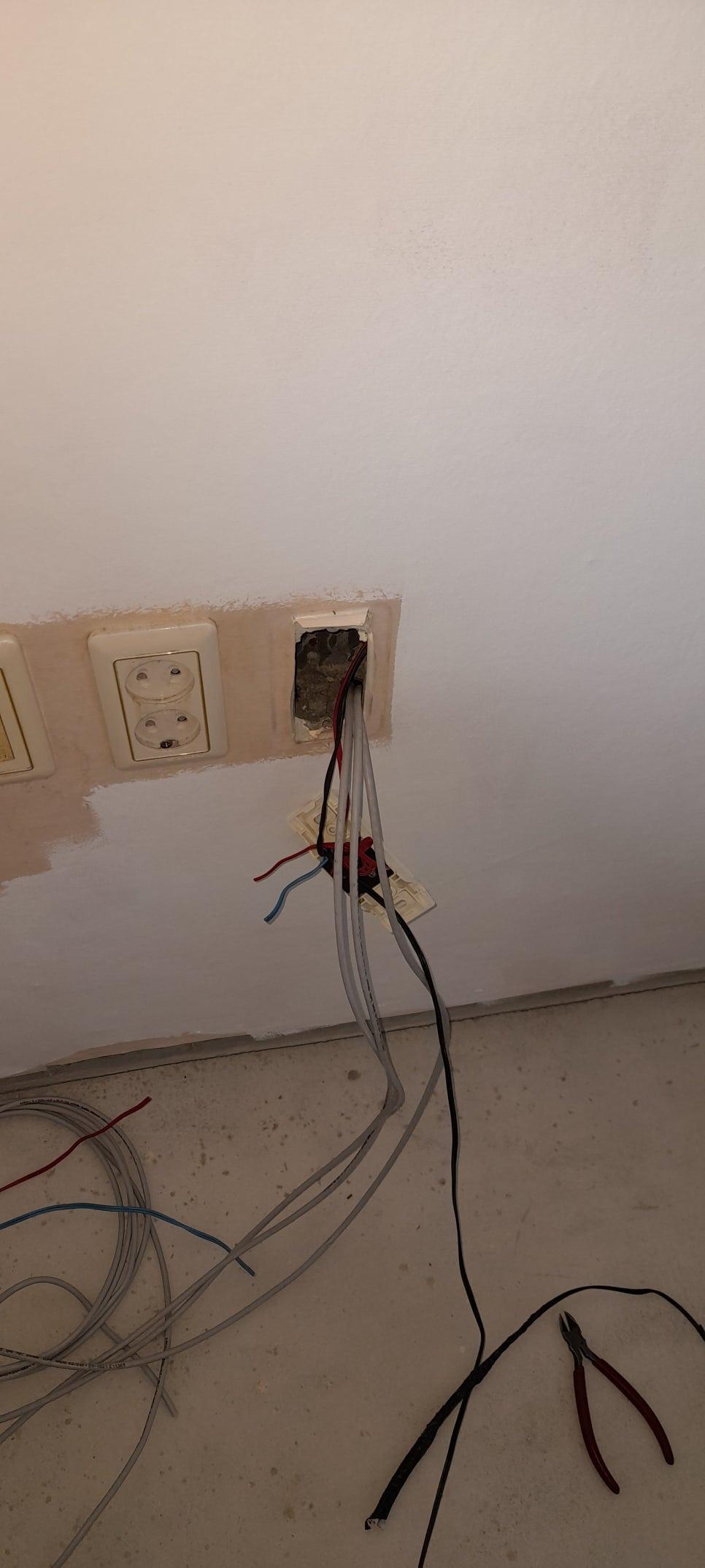

벽면에 흰색 소켓이 설치 중이며 바닥에는 전선과 나이프가 놓여 있습니다. 관로 작업이 끝난 후 실제 단자를 고정하는 마감 단계입니다. 전선 피복을 정밀하게 벗겨 단자에 정확히 결착시키는 것이 핵심입니다.

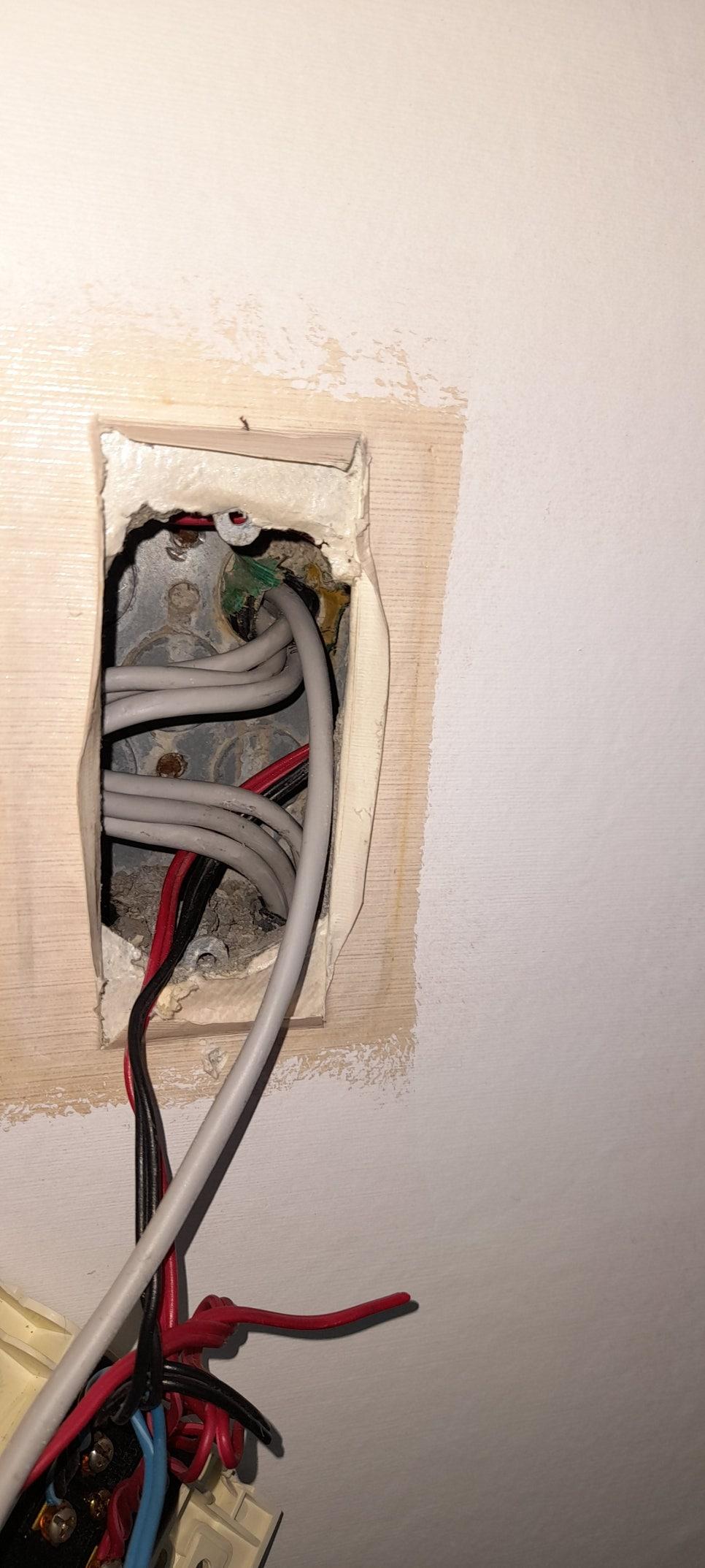

전기 박스 내부에 회색, 빨간색, 검은색, 파란색 등 다양한 색상의 전선들이 모여 있습니다. 안방 단자에서 작은방 두 곳으로 관로가 나가는 구조라 이곳이 배선의 중심점이 됩니다. 각 회선이 어느 방으로 가는지 명확히 구분하여 연결했습니다.

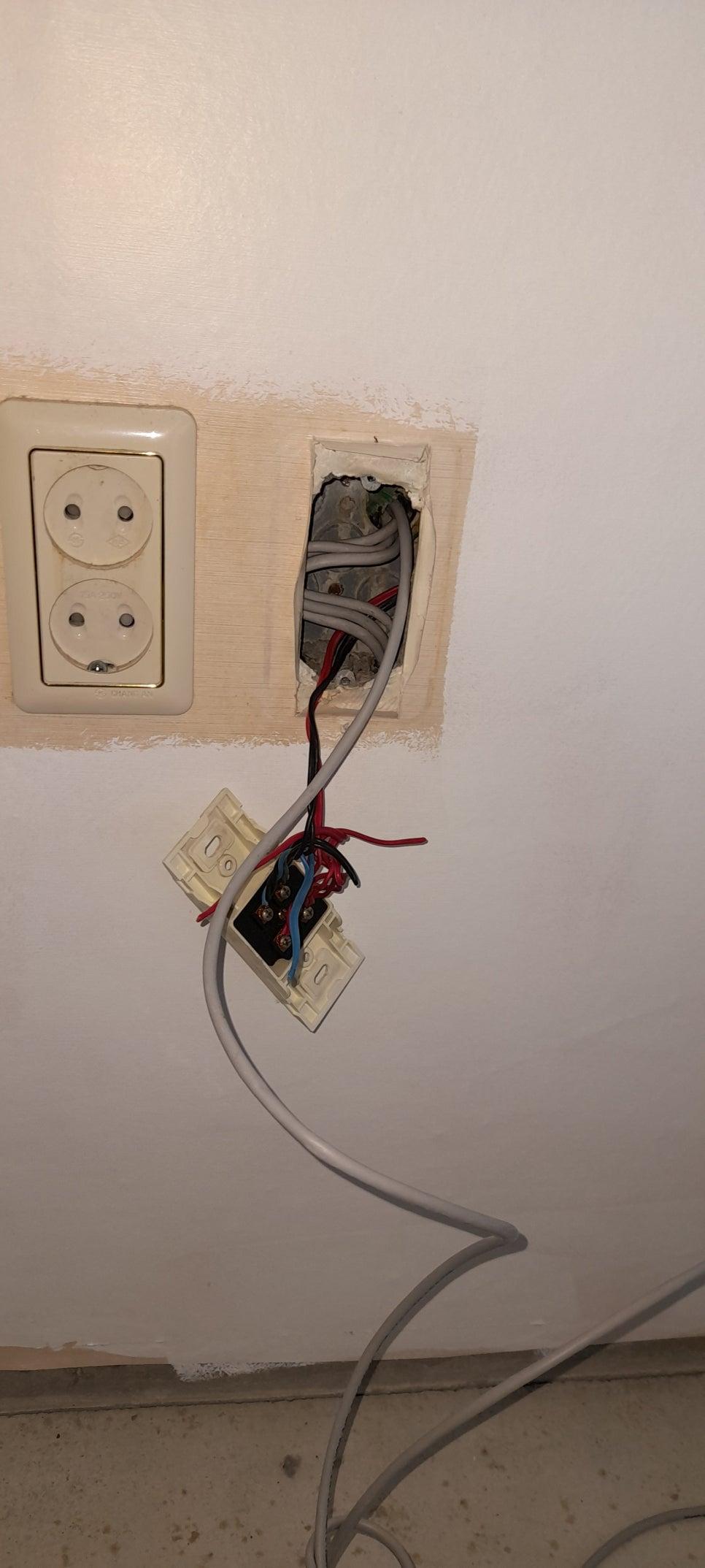

2구형 소켓 두 개가 설치되어 있고 일부 전선이 벽 밖으로 떨어져 있습니다. 거실과 방을 잇는 통신 경로를 확보한 뒤 단자를 배치하는 모습입니다. 벽 속의 좁은 공간에서 선들이 겹치지 않게 정리하는 것이 유지보수에 유리합니다.

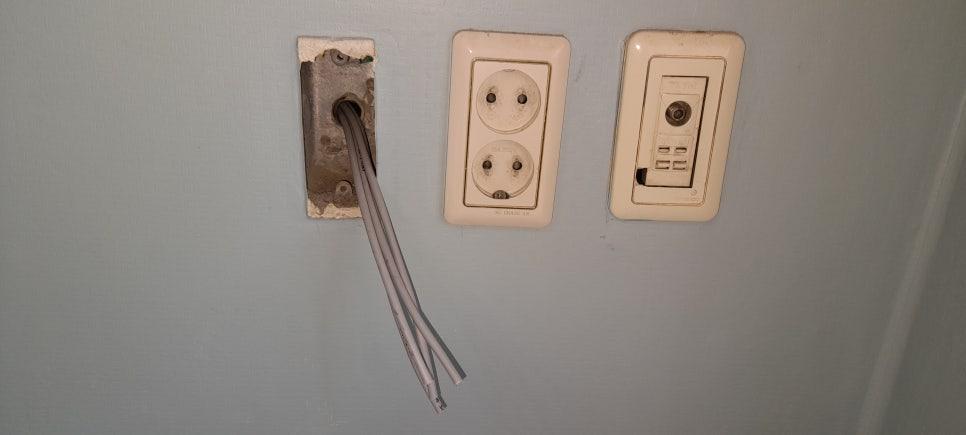

전기 박스에서 회색 전선이 노출되어 있고 그 옆으로 소켓과 스위치가 부착되어 있습니다. 거실 쪽으로 총 3개의 랜선을 통시켰으며, 다시 안방으로 1회선이 들어오는 복잡한 경로를 구성했습니다. 각 공간의 사용 목적에 맞게 회선 수를 배분했습니다.

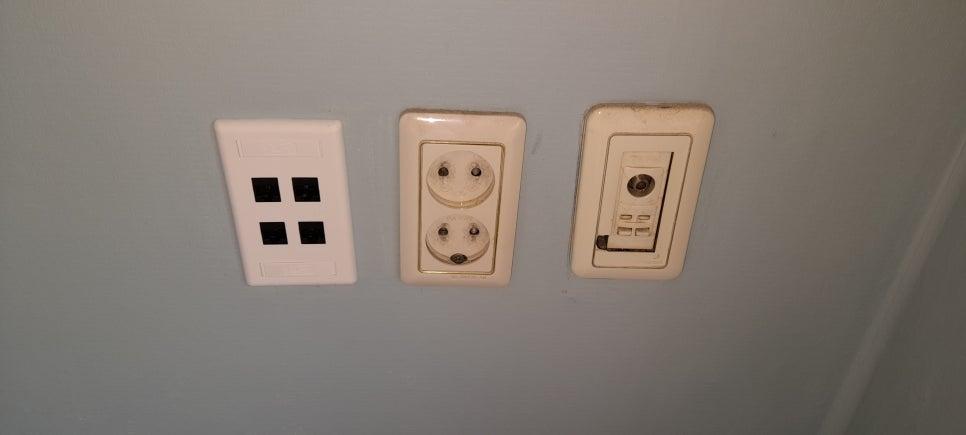

4구 스위치와 2구, 1구 소켓이 나란히 설치된 모습입니다. 통신 작업과 함께 전기 설비의 위치를 잡고 마감재를 고정했습니다. 단자함의 위치가 사용자의 동선과 맞는지 확인하며 고정했습니다.

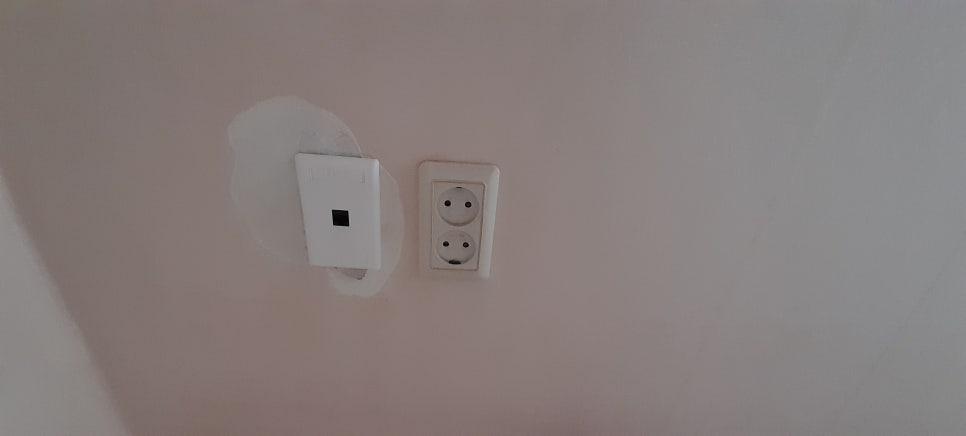

흰색 벽면에 스위치와 2구 소켓이 깔끔하게 밀착되어 설치되었습니다. 겉으로 드러나는 부분 없이 벽면에 맞게 고정하여 마감했습니다. 내부 배선이 완료된 후 최종적으로 소켓을 닫아 마무리한 상태입니다.

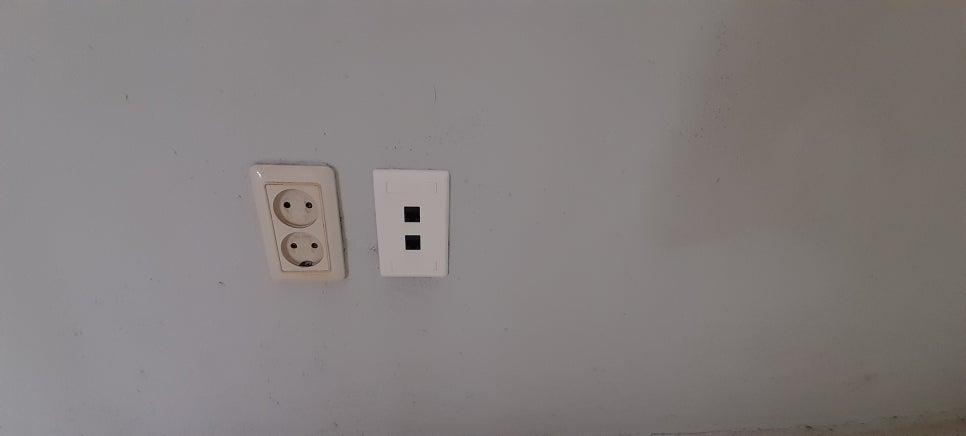

벽면에 전기 소켓과 스위치가 모두 설치된 모습입니다. 거실 전화단자는 4구짜리 랜플레이트로 마무리하여 통신사에서 공유기와 셋톱박스를 설치할 수 있는 환경을 만들었습니다. 안방 1회선과 작은방 두 곳의 회선을 포함해 총 3회선이 거실로 모이게 설계했습니다.

구축 빌라의 경우 관로 내부에 흙이나 모래가 쌓여 있거나 유선 케이블이 엉켜 있는 변수가 많습니다. 이번 현장처럼 방마다 인터넷 연결이 필요하다면, 기존 전화선을 제거하고 랜선으로 교체하는 포설 작업이 선행되어야 합니다.

작은방 1곳에는 1회선을, 컴퓨터와 IPTV를 동시에 사용하는 방에는 2회선을 배치하여 총 32평 공간의 통신 환경을 구축했습니다. 거실의 4구 랜플레이트를 통해 각 방으로 신호를 분배하는 구조로 작업을 마쳤습니다.

관로 속에 모래와 흙이 많은 30년 된 빌라라면, 기존 전화선을 모두 뽑아내고 랜선으로 교체하는 방식을 고려해 보세요.
