안방을 메인 단자로 잡은 기가인터넷 포설 작업 | 수원 화서주공아파트

수원 화서주공아파트의 랜공사 현장입니다. 안녕하세요. 리모델링이 진행 중인 방 2개와 거실 1개 구조의 복도식 아파트이며, 총 세 곳에 랜선 입선 작업이 필요한 조건이었습니다.

구축 아파트의 경우 통신 단자함의 위치나 기존 선로의 상태가 제각각이라 어디서부터 손을 대야 할지 막막할 때가 있죠.

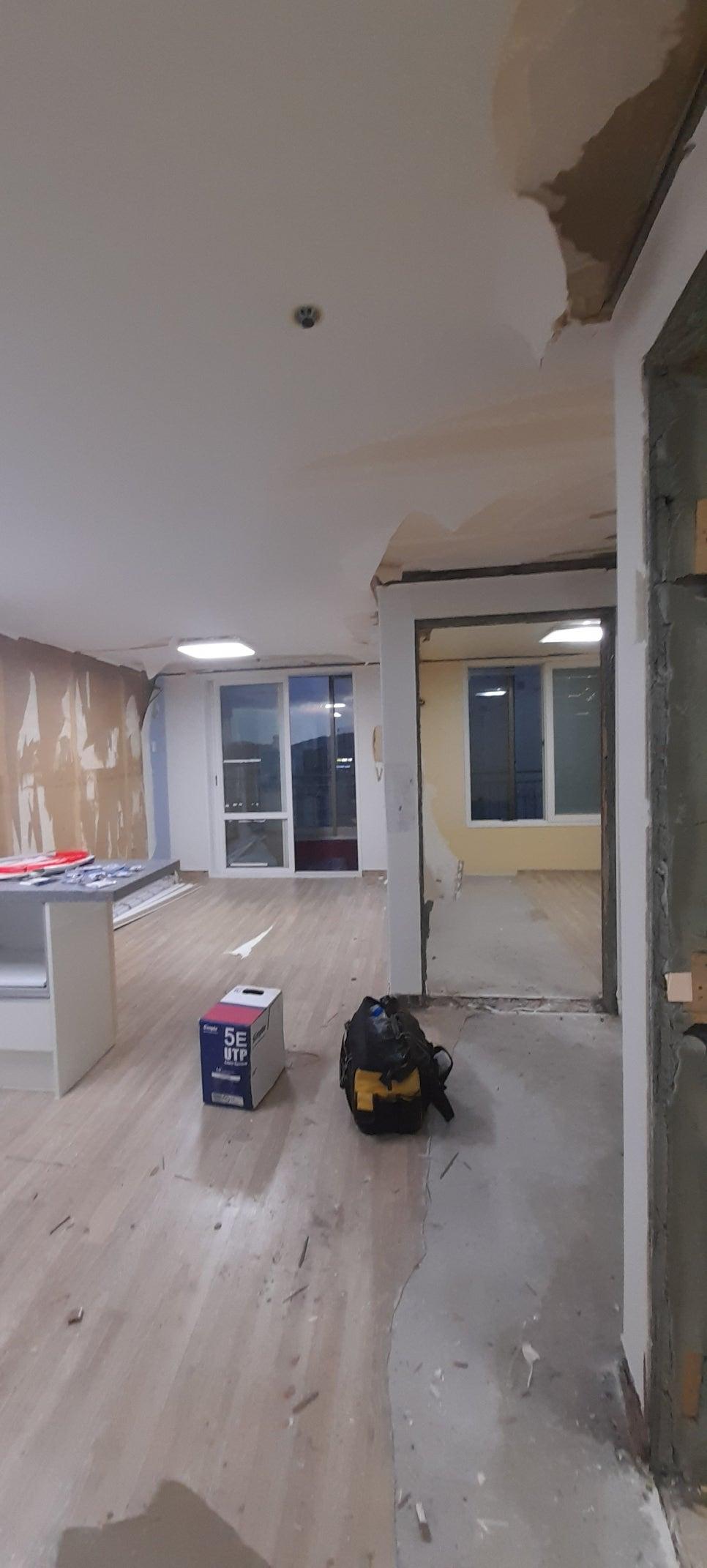

작업에 필요한 수공구들을 준비하고 본격적인 경로 파악에 들어갔습니다. 구축 현장은 벽 속 관로의 상태를 정확히 알아야 선을 무리 없이 밀어 넣을 수 있기 때문에 기초 준비 단계가 중요합니다.

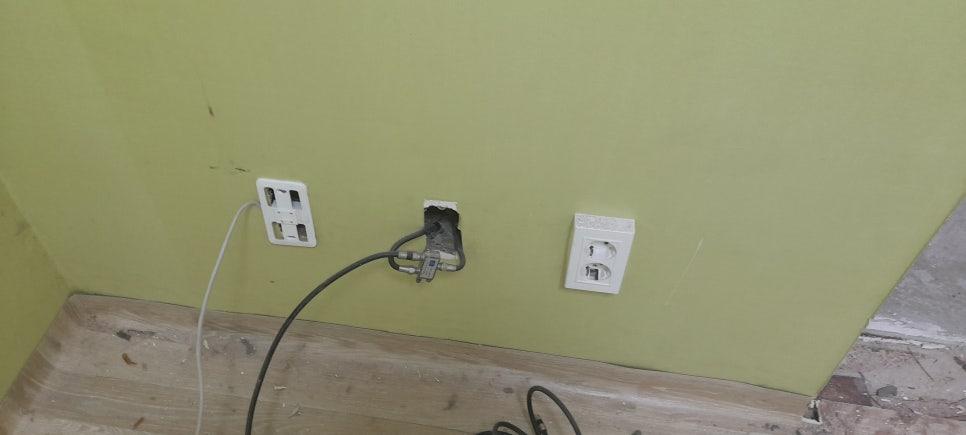

녹색 벽면의 소켓과 케이블이 노출된 상태를 확인하며 기존 선로를 살폈습니다. 벽 하단의 나무 재질 바닥면까지 고려해 작업 동선을 짜야 추후 마감재에 영향이 가지 않습니다.

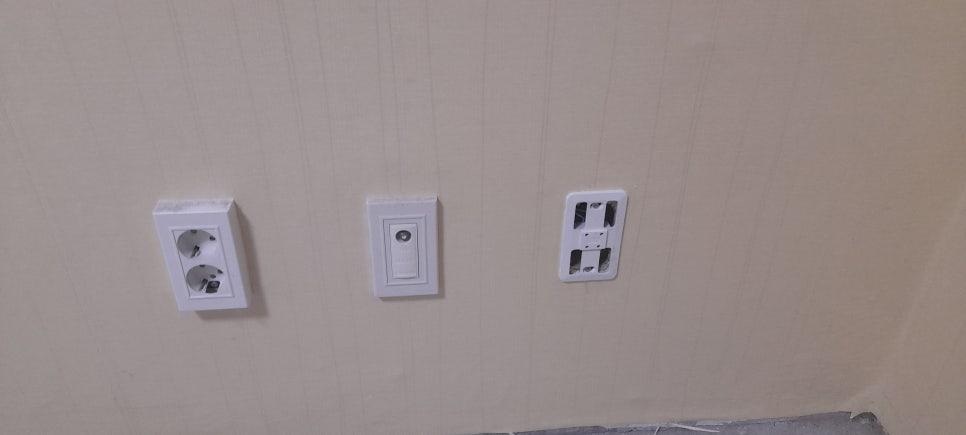

벽면에 설치된 전기 소켓과 스위치, 전기 박스들의 위치를 하나하나 체크했습니다. 이 지점들이 곧 랜선이 지나갈 경로의 이정표가 되므로 디테일하게 파악하는 과정이 필요합니다.

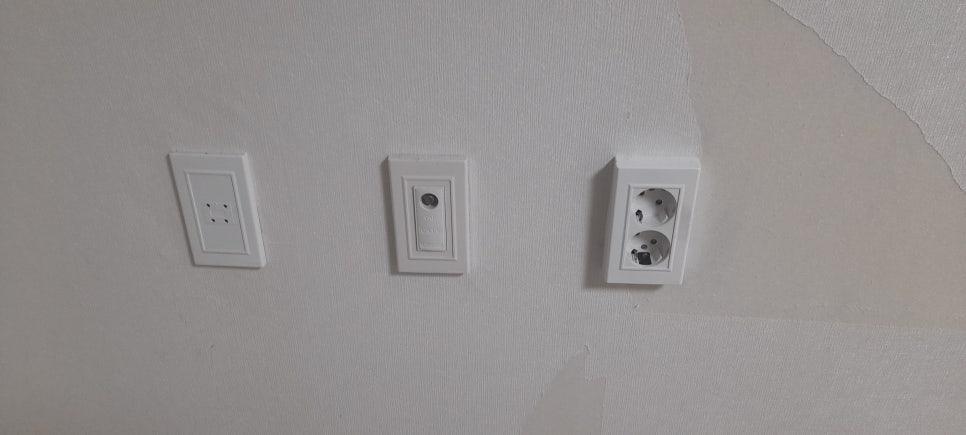

흰색 벽면에 설치된 스위치와 소켓의 구성도 확인했습니다. 기존 전화 콘센트가 있는 위치를 통해 벽 속으로 랜선을 포설할 수 있는지 가능성을 타진하는 단계입니다.

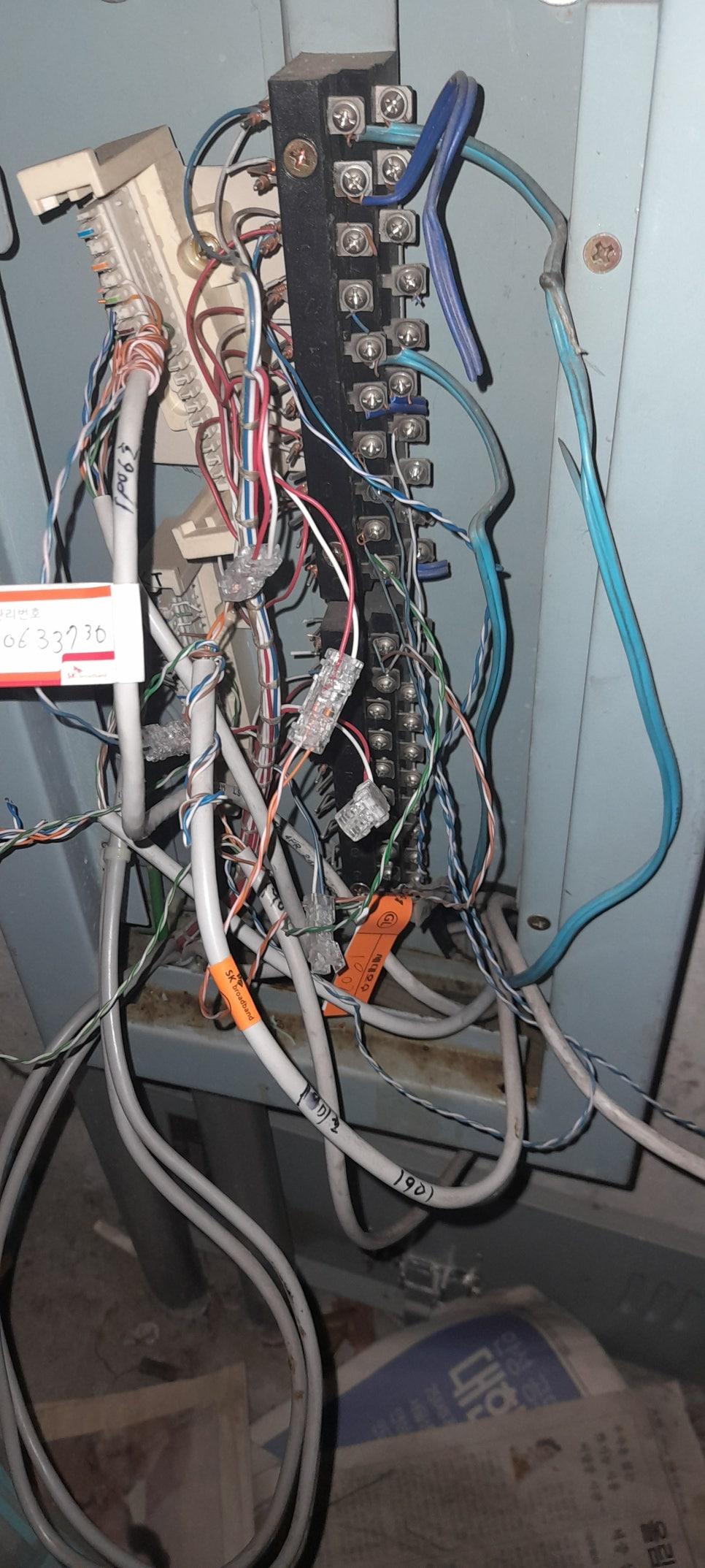

전선과 전기 박스가 복잡하게 얽혀 있는 설비 디테일을 분석했습니다. 엉킨 선들 사이에서 정확한 인입 경로를 찾아내야 불필요한 굴착이나 훼손 없이 깔끔한 입선이 가능합니다.

벽에 뚫린 구멍 사이로 파란색 전선이 노출된 모습입니다. 이 통로를 통해 외부에서 내부로, 혹은 방과 방 사이로 새로운 선을 밀어 넣는 작업이 이루어집니다.

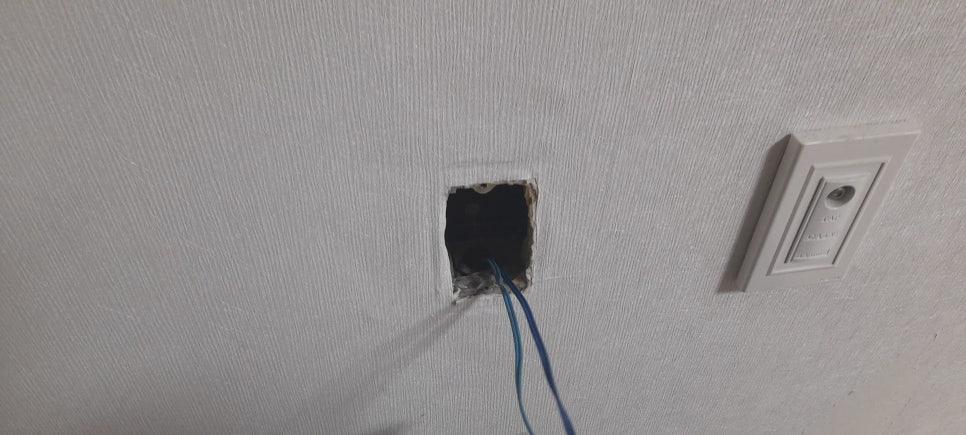

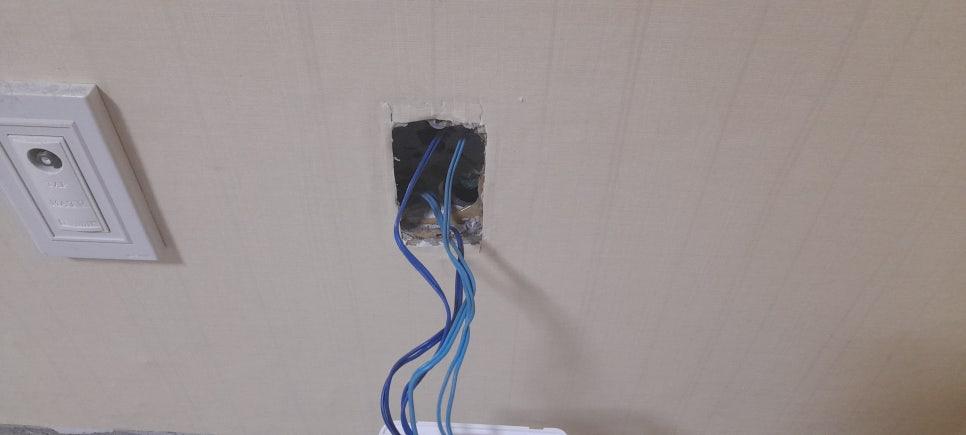

도배가 된 벽면 중앙의 구멍에서 파란색 전선이 보입니다. 관로 내부의 저항을 확인하며 선을 끄집어내는 과정인데, 이 단계에서 선이 꼬이지 않게 잡아주는 것이 핵심입니다.

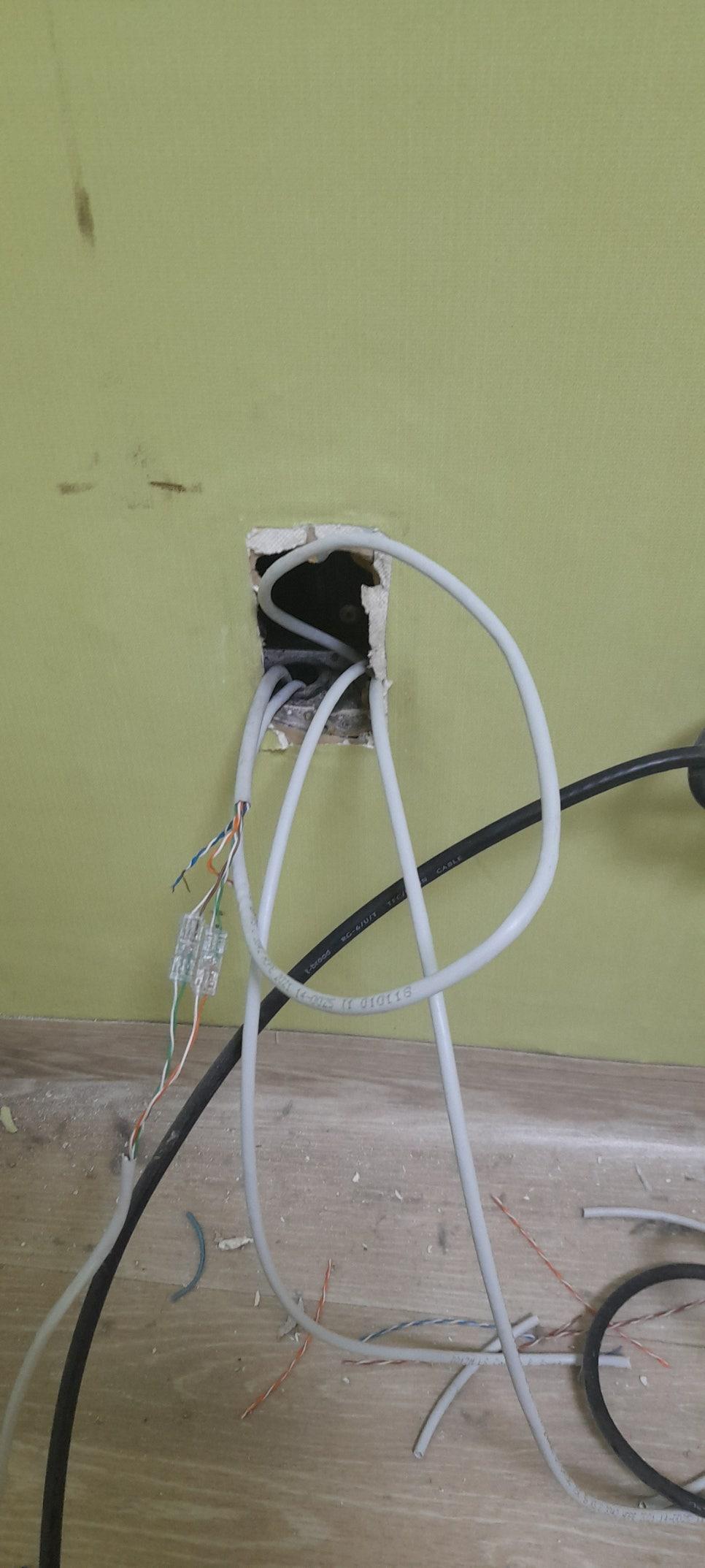

연두색 벽면의 구멍 속으로 흰색, 검정색 등 여러 색상의 전선이 접합 박스와 연결되어 있습니다. 기존 선들을 그대로 둔 채 새로운 라인을 추가하여 예비선으로 활용할 수 있도록 구성했습니다.

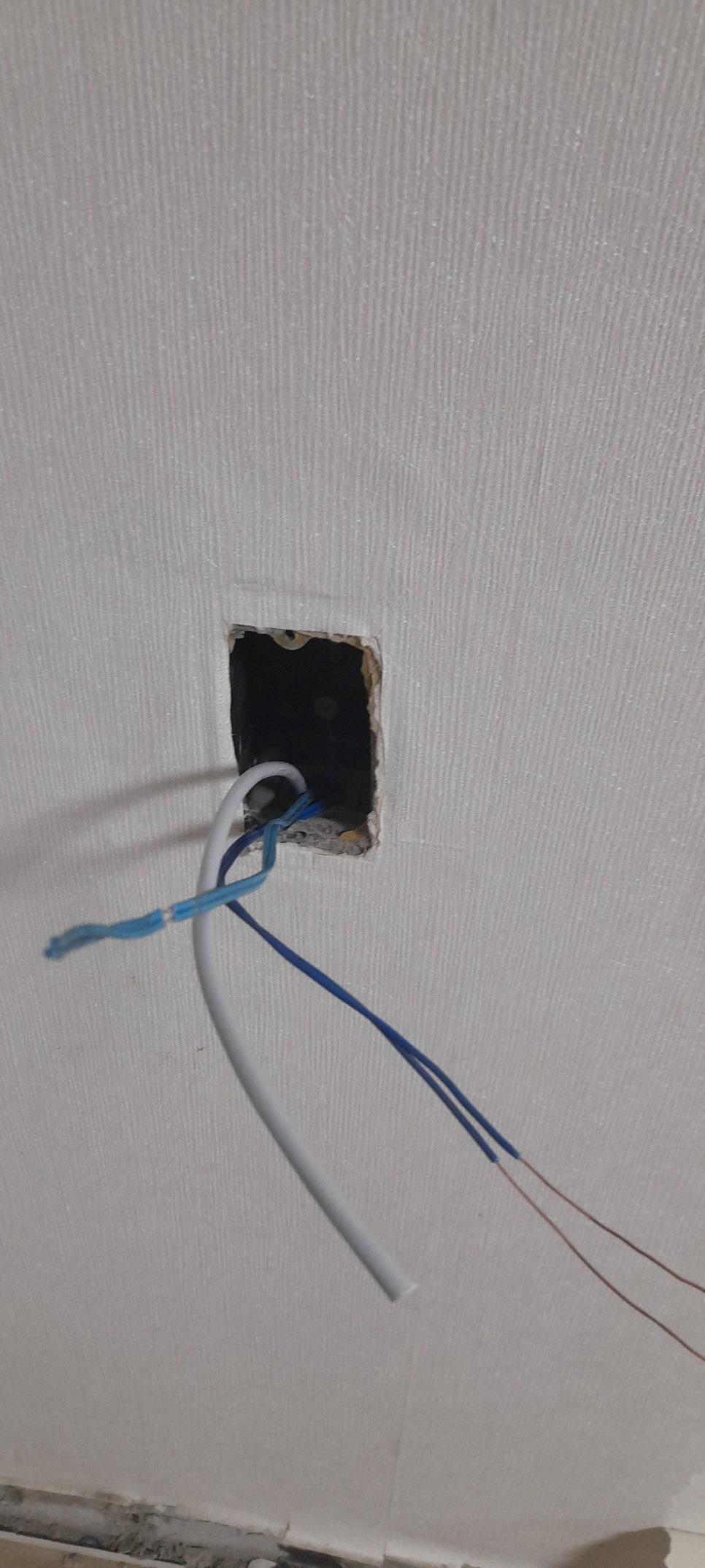

흰색 PVC 파이프와 파란색, 갈색 전선이 노출된 지점입니다. 관로의 규격과 상태를 확인하며 cat.5e 케이블이 원활하게 통과할 수 있는지 점검하며 진행했습니다.

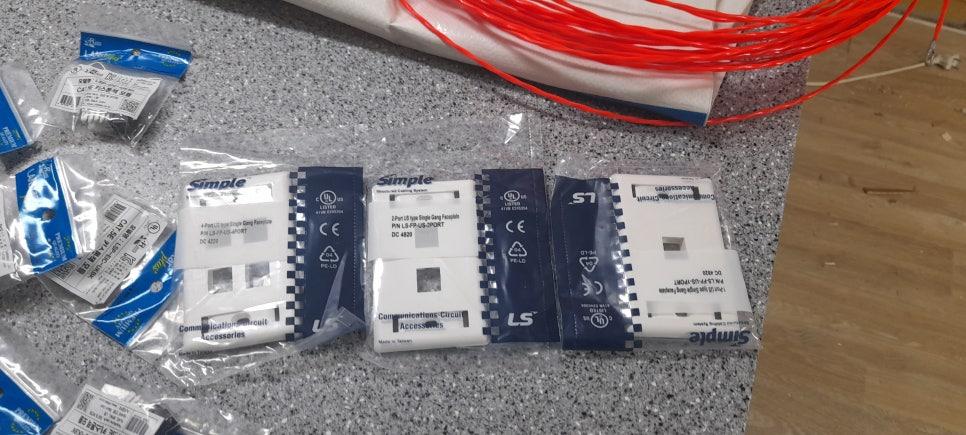

실내 표면에 놓인 전자 부품과 케이블들을 정밀하게 연결하는 과정입니다. 단순한 연결보다 접촉 불량이 없도록 단단히 고정하는 것이 기가인터넷 속도를 온전히 구현하는 방법입니다.

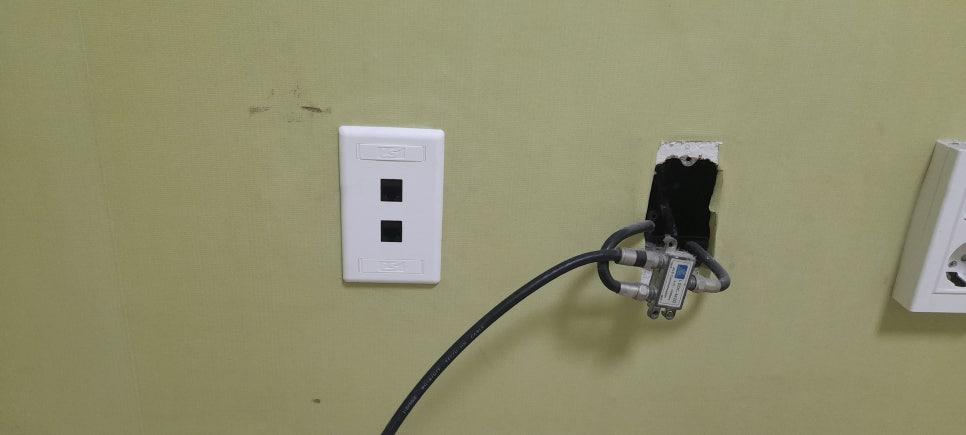

흰색 전기 스위치 옆으로 전선 연결 박스와 검은색 케이블이 보입니다. 벽 속의 보이지 않는 연결 부위가 정확해야 나중에 포트에서 신호 끊김 현상이 발생하지 않습니다.

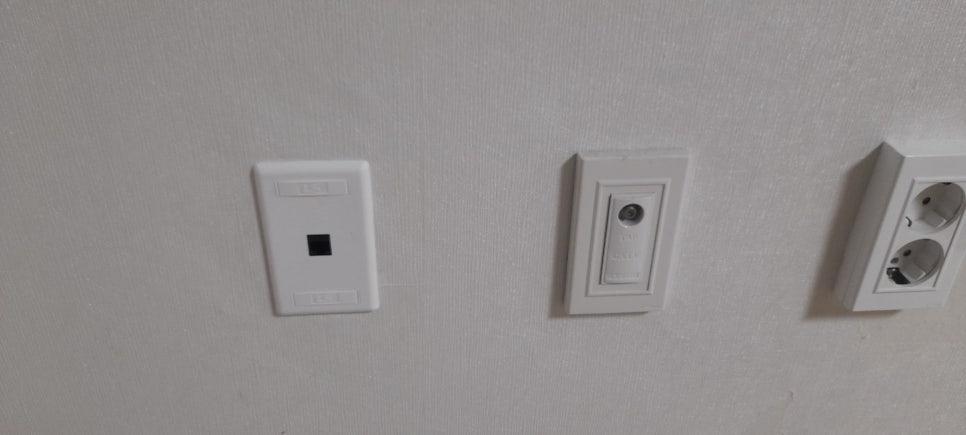

흰색 벽면에 스위치와 소켓 3개가 나란히 배치된 모습입니다. 최종적으로 키스톤잭과 랜플레이트를 사용하여 마감함으로써 외관상으로도 정돈된 포트 환경을 만들었습니다.

이번 현장은 복도 EPS실 내 IDF 단자에서 시작해 현관 옆방을 거쳐 안방을 메인 단자로 설정했습니다. 안방에서 거실과 작은방으로 신호를 분배하도록 설계했으며, 특히 컴퓨터를 두 대 놓으신다는 요청에 따라 작은방에는 두 개의 선을 입선했습니다.

구축 아파트에서 기가인터넷 환경을 구축하려면 관로의 상태와 분배 지점을 어디로 잡을지 미리 결정하는 것이 중요합니다. 사용하실 기기의 대수와 위치를 정확히 파악해 포트 개수를 정해두어야 중복 작업을 막을 수 있습니다.

안방을 메인으로 하여 거실 IPTV용 포트 1개와 작은방 컴퓨터용 포트 2개를 완성했습니다. 모든 구간에 cat.5e 랜선을 사용하여 기가인터넷 사용이 가능한 환경으로 작업을 마쳤습니다.

방마다 필요한 포트 수와 cat.5e 자재의 특성을 고려해 네트워크 환경을 구성해 보세요.
