CAT5E 케이블 교체로 기가 인터넷 환경을 구축한 32평 구축 | 염창동 무학아파트

염창동 무학아파트 32평형의 인테리어 과정 중 진행된 랜공사 현장입니다. 안녕하세요. 방 3개 구조의 구축 아파트로, 기존의 낡은 통신 환경을 기가 인터넷이 가능한 상태로 바꾸는 작업이 핵심이었습니다.

구축 아파트의 경우 벽 속 관로 상태나 기존 선의 규격이 제각각이라 어디서부터 손대야 할지 막막할 때가 있죠. 어떤 자재를 사용해 경로를 확보했는지 순서대로 짚어볼게요.

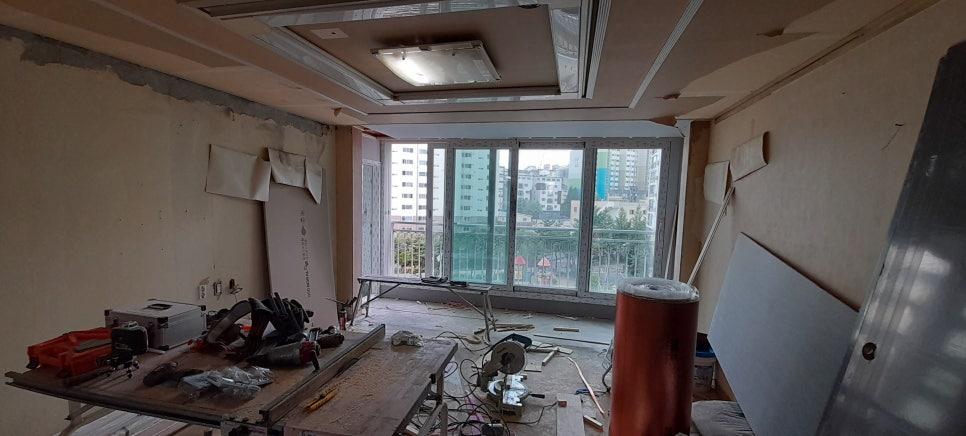

작업에 필요한 도구들과 함께 현장 상태를 점검하는 모습입니다. 창호에 고정된 클램프와 소형 기기들이 보이며, 본격적인 입선 작업을 위해 준비를 마친 단계입니다.

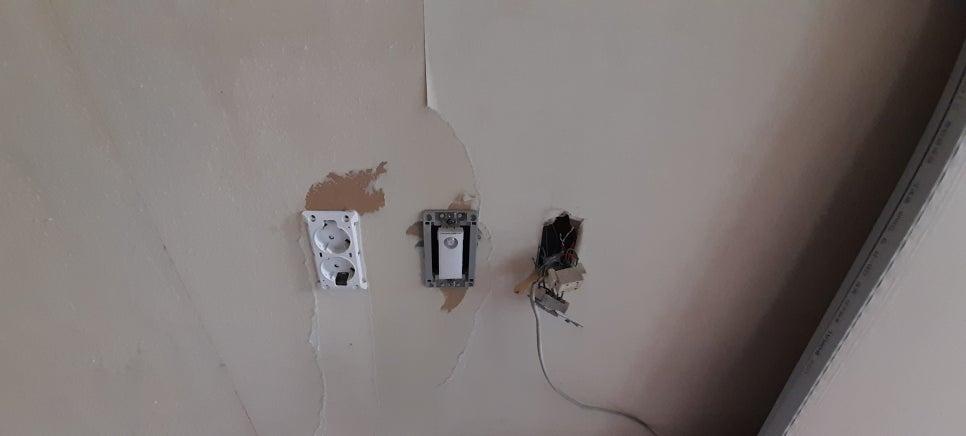

벽면의 마감이 덜 된 상태에서 전기 소켓과 스위치, 그리고 전선이 노출된 구멍들이 보입니다. 인테리어 공사와 병행할 때 이렇게 벽지가 뜯겨 있는 상태여야 내부 관로를 확인하고 선을 교체하기 수월합니다.

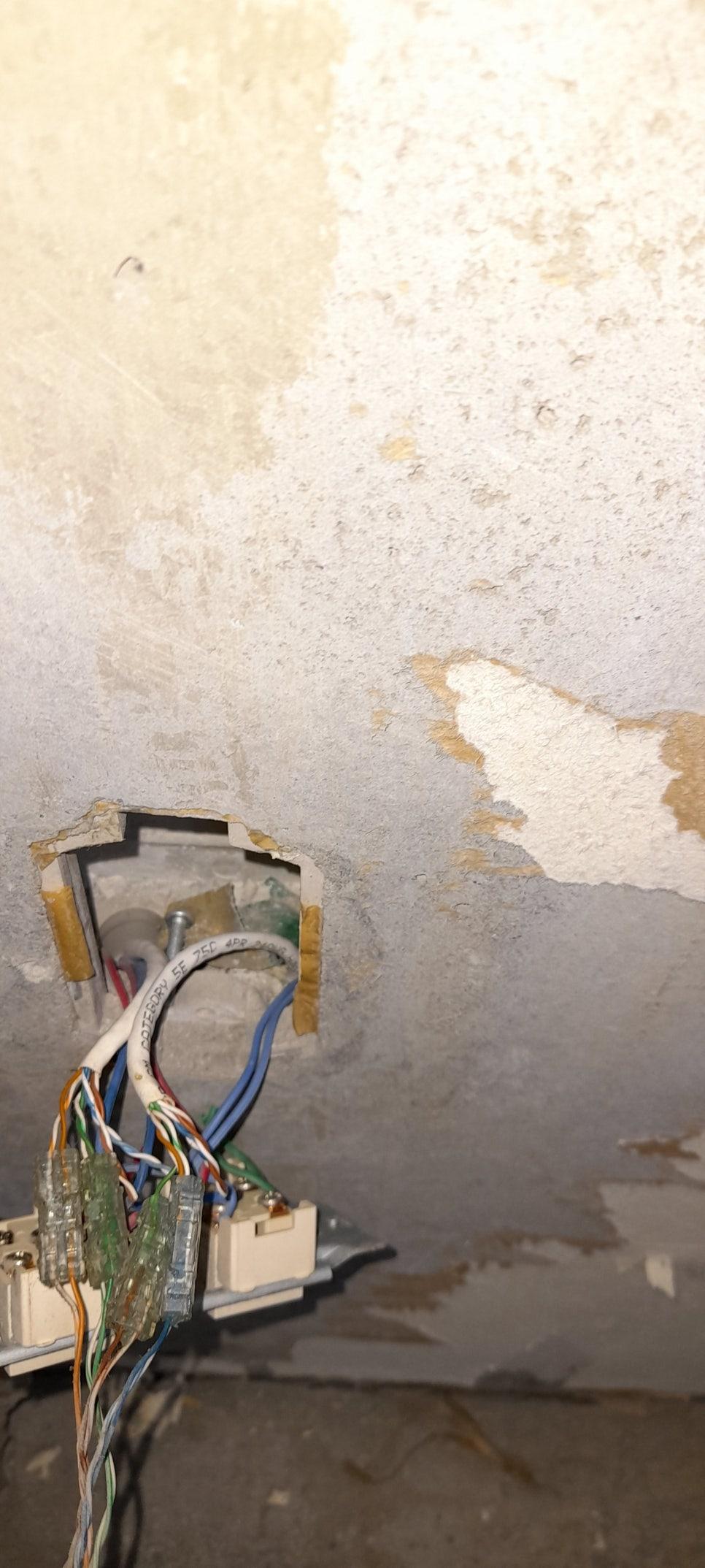

벽면 일부가 벗겨지며 내부의 전기 박스와 전선들이 드러나 있습니다. 겉으로는 보이지 않지만, 이 내부 공간의 여유 정도에 따라 들어갈 수 있는 랜선의 굵기가 결정됩니다.

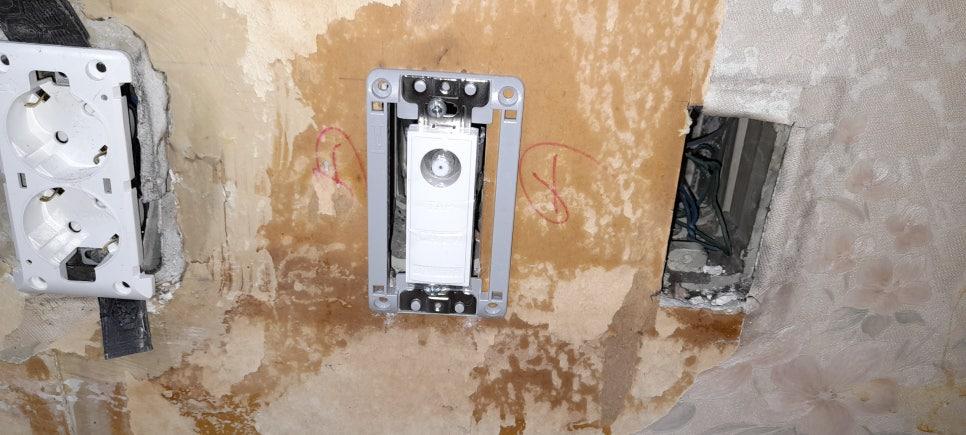

전기 스위치와 소켓 박스가 설치 중인 모습이며 주변으로 전선들이 노출되어 있습니다. 기존에 설치된 선들을 제거하고 새로운 규격의 케이블을 넣기 위해 경로를 확보하는 과정입니다.

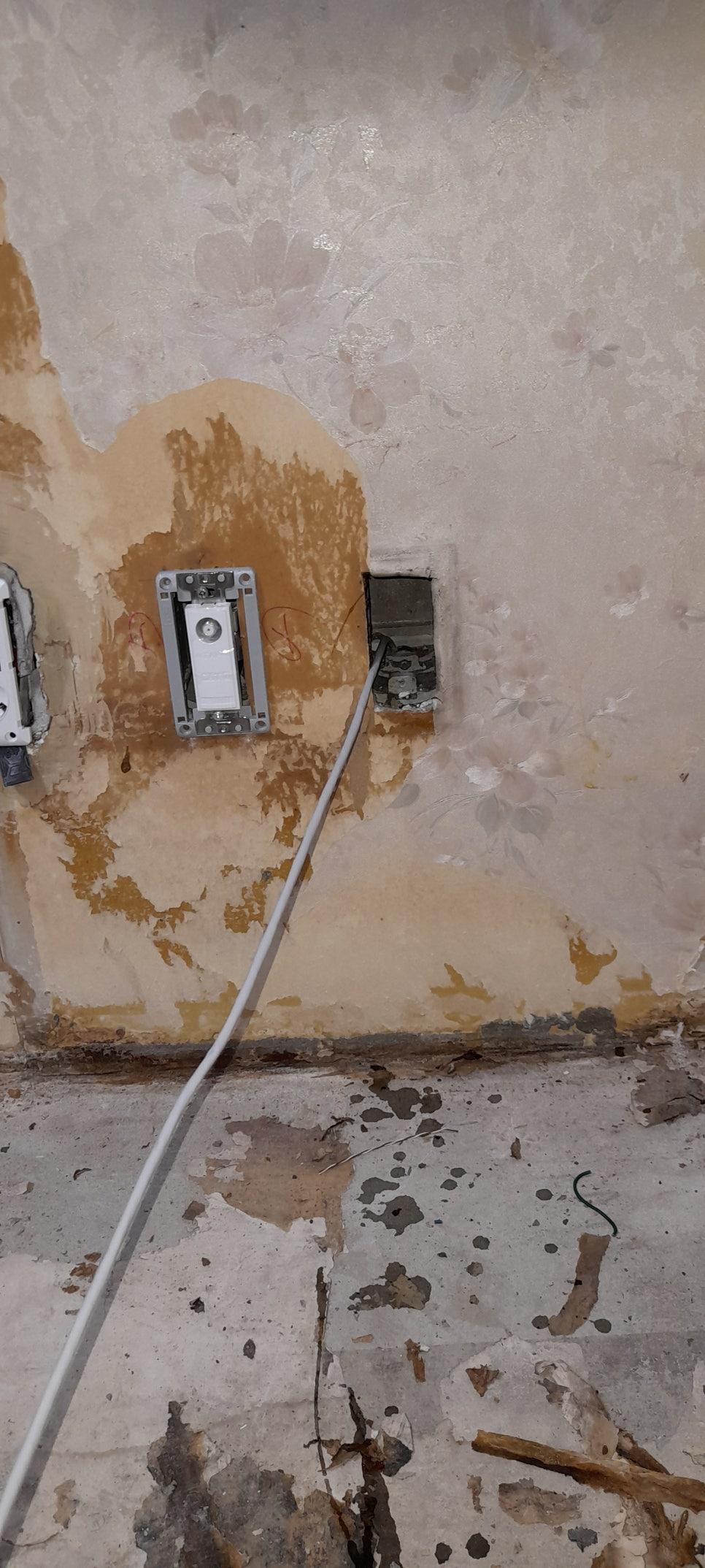

벽지가 제거된 벽면에 전기 스위치 박스와 케이블이 노출되어 있고 바닥에는 공사 잔해들이 보입니다. 구축 아파트는 관로가 좁은 경우가 많아 무리하게 선을 밀어 넣기보다 정확한 경로 파악이 우선입니다.

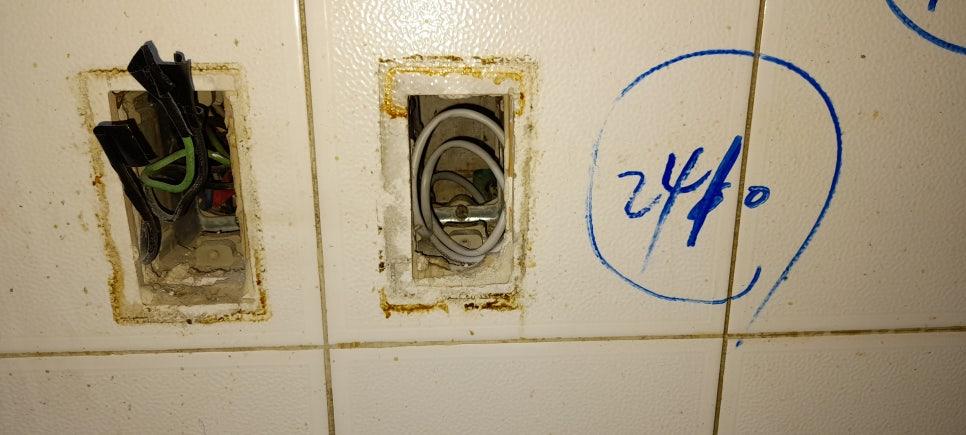

타일이 붙은 벽면에 두 개의 전기 박스 구멍이 있고 내부에는 검정, 녹색, 흰색 전선들이 보입니다. 주방 쪽에는 특이하게 전화 단자가 위치해 있는데, 인테리어 과정에서 불필요한 곳은 막고 필요한 곳으로 선을 재배치하는 작업이 필요합니다.

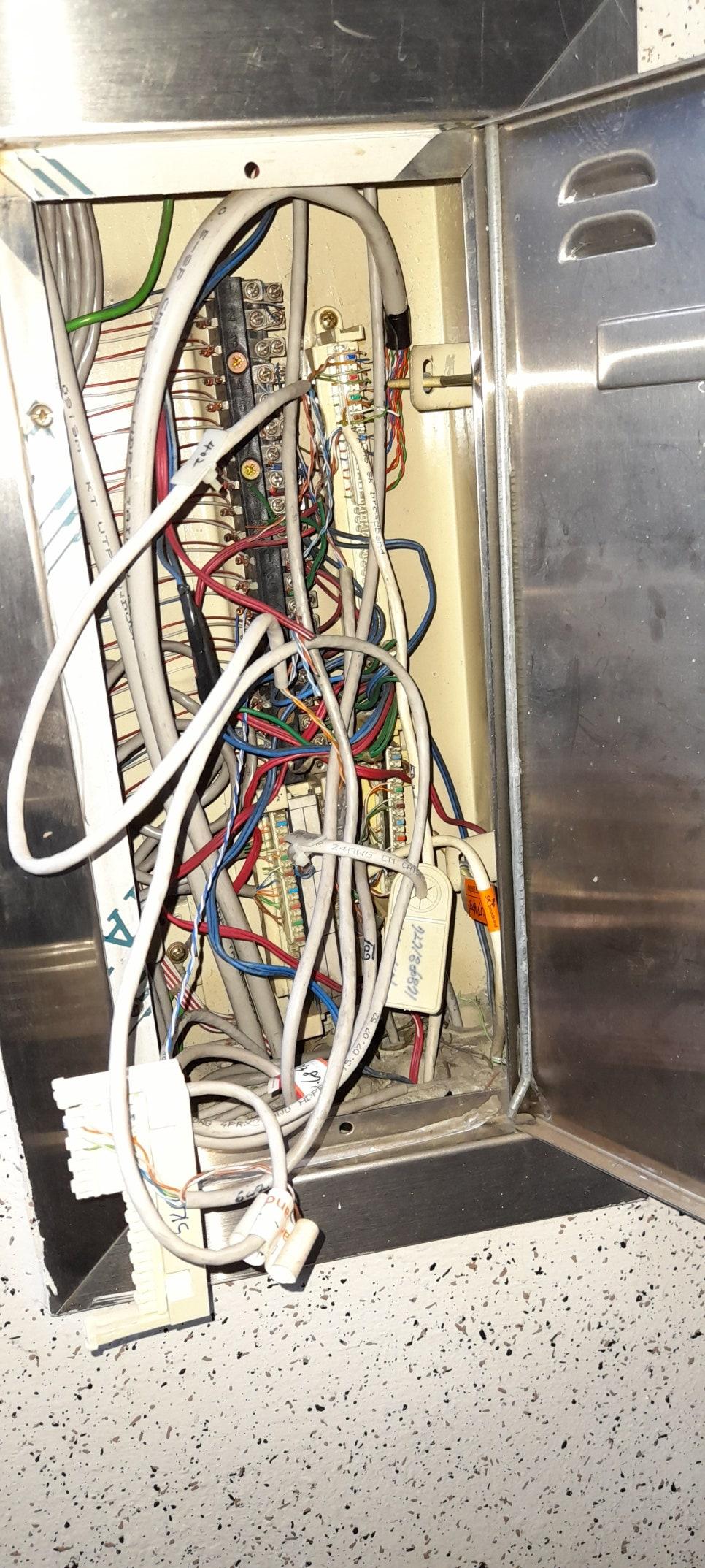

전기 박스 내부에서 여러 색상의 전선과 접속기, 라벨들이 복잡하게 연결된 디테일입니다. 각 선이 어느 방으로 연결되는지 정확히 구분해야 나중에 인터넷 설치 기사님이 혼동 없이 작업할 수 있습니다.

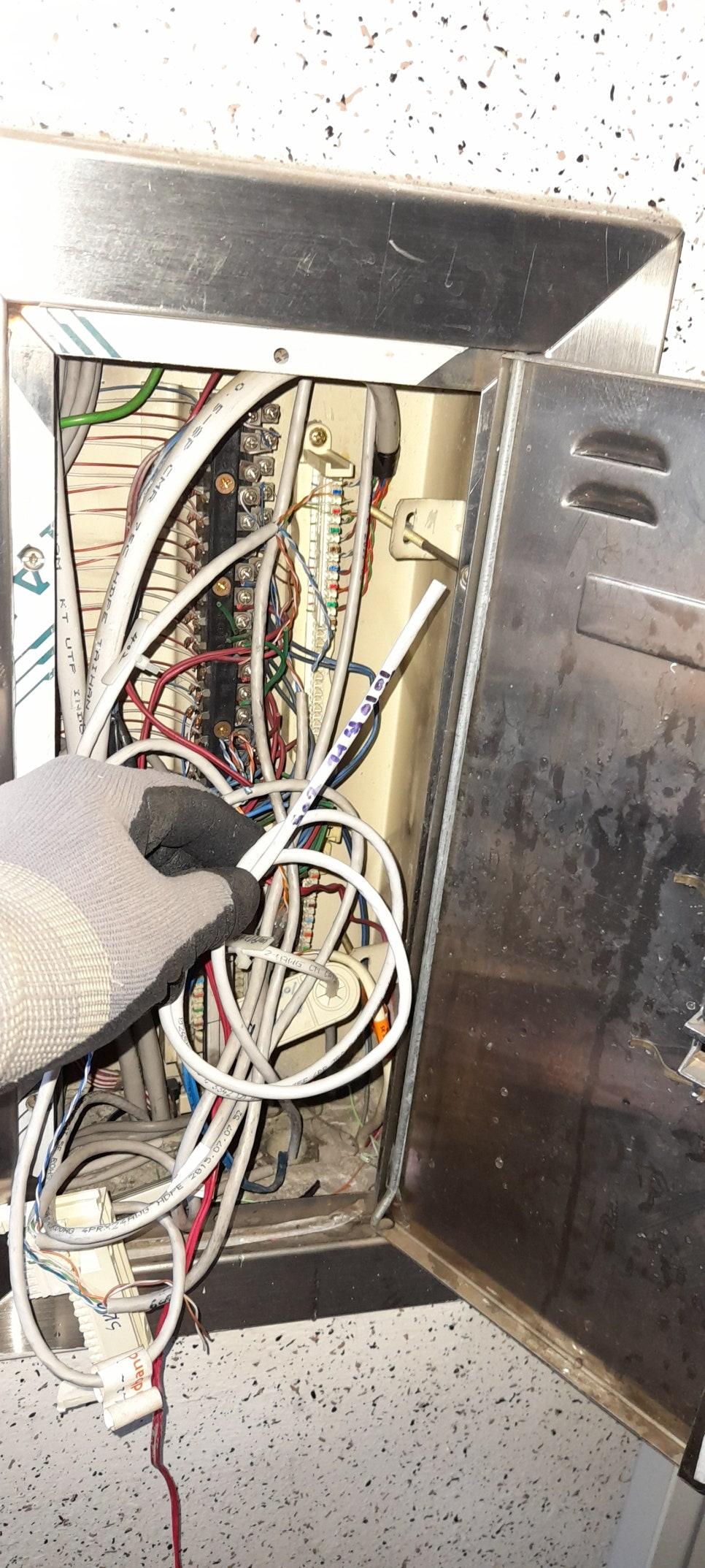

손으로 흰색 전선을 잡고 내부 연결 상태를 확인하는 모습입니다. 안방으로 인입되던 기존 선을 제거하고 외부에서 새롭게 선을 깔아 효율적인 경로를 만드는 과정이 이어집니다.

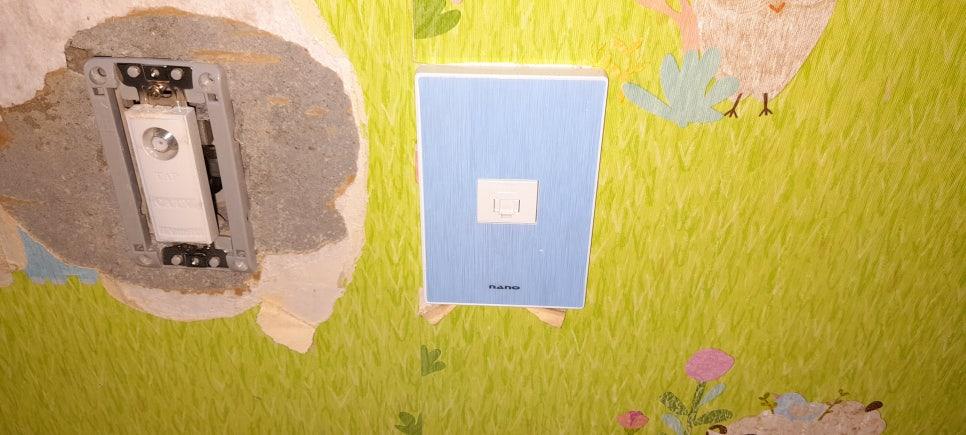

벽면에 전기 스위치가 설치된 모습입니다. 겉으로는 단순한 스위치처럼 보이지만, 내부적으로는 기가 인터넷을 지원하는 새로운 케이블이 각 방으로 포설된 상태입니다.

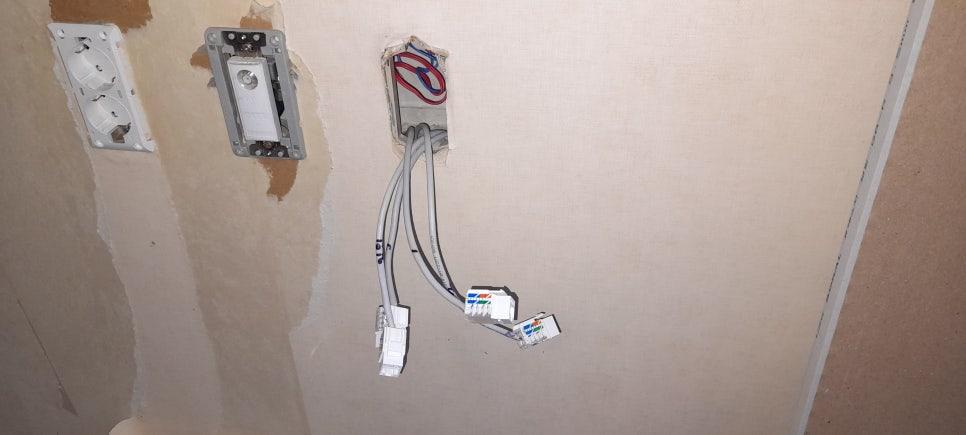

벽면에 전기 박스와 소켓, 그리고 네트워크 케이블과 커넥터가 노출되어 있습니다. 기존의 CAT5 케이블은 100메가 급에 적합한 오래된 규격이라, 이를 모두 제거하고 기가 인터넷이 가능한 CAT.5E 케이블로 교체했습니다.

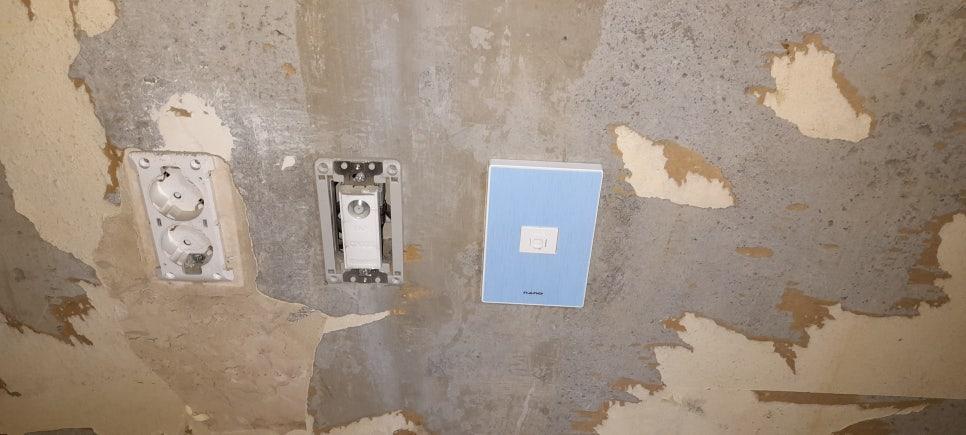

벽체 마감이 제거된 상태에서 금속 프레임에 설치된 전기 소켓 구멍과 스위치 박스, 파란색 패널이 보입니다. CAT.6 이상의 케이블은 선이 굵어 관로에 넣기 매우 힘들기 때문에, 안정적인 포설과 성능을 모두 고려해 CAT.5E를 선택해 작업했습니다.

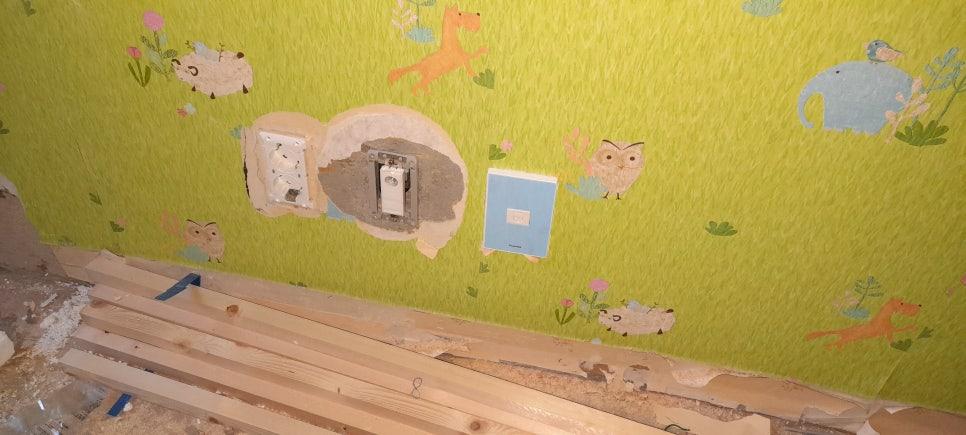

녹색 패턴 벽지에 스위치와 소켓 구멍이 보이며 아래에 나무 보드가 놓여 있습니다. 거실 쪽에는 키스톤 잭으로 랜선을 연결하고 LS랜플레이트로 마감하여 와이파이 공유기와 IPTV 셋톱박스가 설치될 위치를 잡았습니다.

구축 아파트에서 기가 인터넷 환경을 만들 때는 관로의 넓이를 먼저 고려해야 합니다. CAT.6 이상의 굵은 선을 고집하다 보면 관로가 좁은 방에는 선을 넣지 못하는 상황이 생길 수 있으므로, 현장 상황에 맞는 CAT.5E 같은 적절한 규격의 자재를 선택하는 것이 중요합니다.

방 세 곳과 거실 한 곳, 총 네 곳의 랜공사를 마쳤습니다. 거실의 LS랜플레이트 마감과 더불어, 추후 인터넷 설치 기사님이 경로를 쉽게 알 수 있도록 안방을 거쳐 거실로 다이렉트로 연결되었다는 표시를 남겨두었습니다.

인테리어 공사 시점에 맞춰 CAT.5E 케이블로 교체하고 LS랜플레이트로 마감해 보세요.

이 글은 반셀끝 편집부가 정리했습니다.
