동축케이블과 엉킨 관로를 뚫어 벽 속으로 매립한 랜선 공사 | 연수동 대림아파트

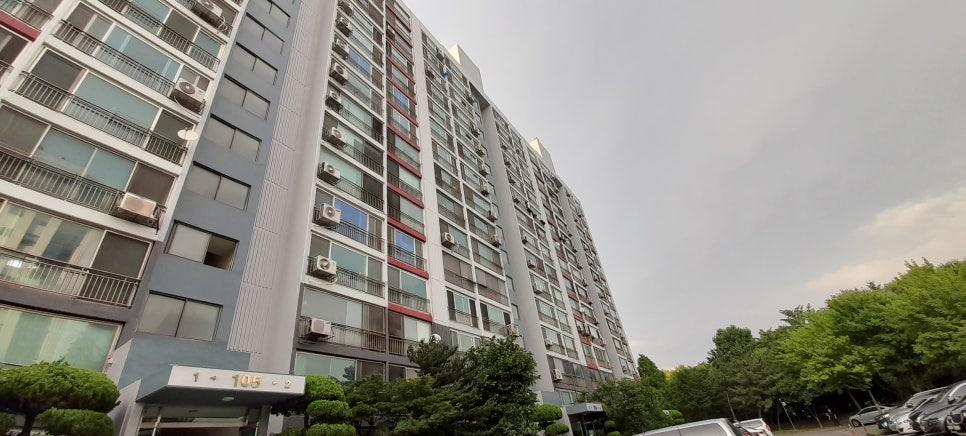

인천 연수동의 93년도 구축 아파트 현장입니다. 안녕하세요. 거주 중에 랜선을 몰딩으로 돌려 사용하시다 선이 계속 눈에 밟혀 벽 속 매립 공사를 의뢰하신 사례예요.

벽면을 따라 노출된 선들이 주는 시각적인 피로함은 생각보다 큽니다. 어떻게 하면 선을 숨기면서도 기가랜 환경을 구축할 수 있을지 그 과정을 따라가 볼게요.

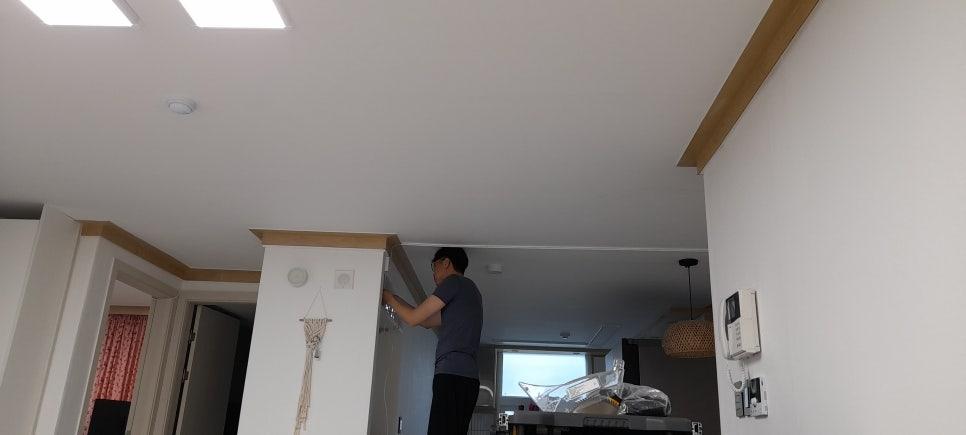

창문 틈으로 랜선이 인입되어 있던 모습입니다. 기존에는 광랜 방식의 인터넷을 사용하면서 다용도실 쓰레기통 쪽에서 들어온 선을 방 창문으로 연결해 사용하고 계셨어요.

또 다른 창문 쪽의 인입 상태를 확인했습니다. 작업실로 쓰이는 공간에 기가랜 증폭기를 두고 500메가 하프기가 서비스를 이용 중이셨는데, 미디어룸까지 이어지는 선들이 모두 노출 몰딩으로 처리되어 있었습니다.

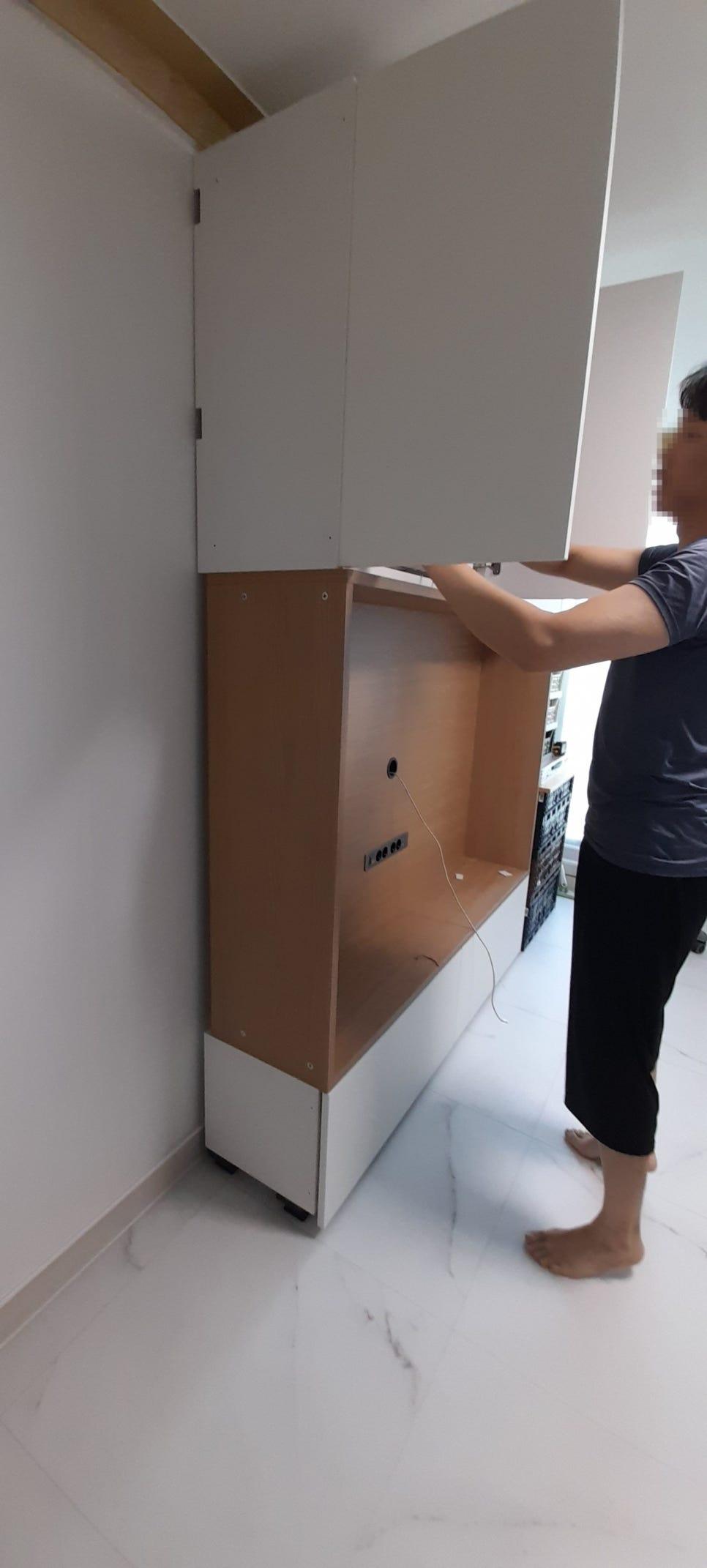

벽 속 관로를 확보하기 위해 수납장 도어 패널을 열고 내부를 살폈습니다.

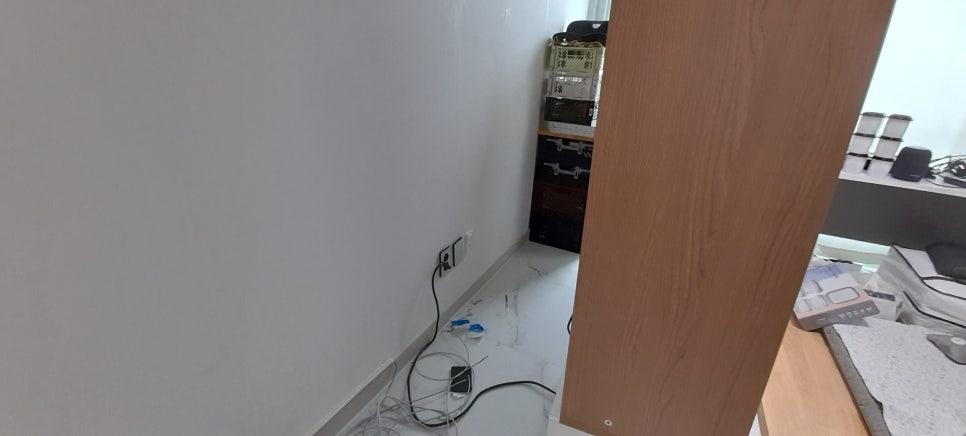

수납장을 제거하고 드러난 콘센트 내부의 관로 환경은 상당히 좋지 않았습니다. 유선 TV용 동축케이블과 전화선이 한 관로에 엉켜 입선되어 있어, 요비선만으로는 랜선을 통과시키기 어려운 난이도 높은 상황이었어요.

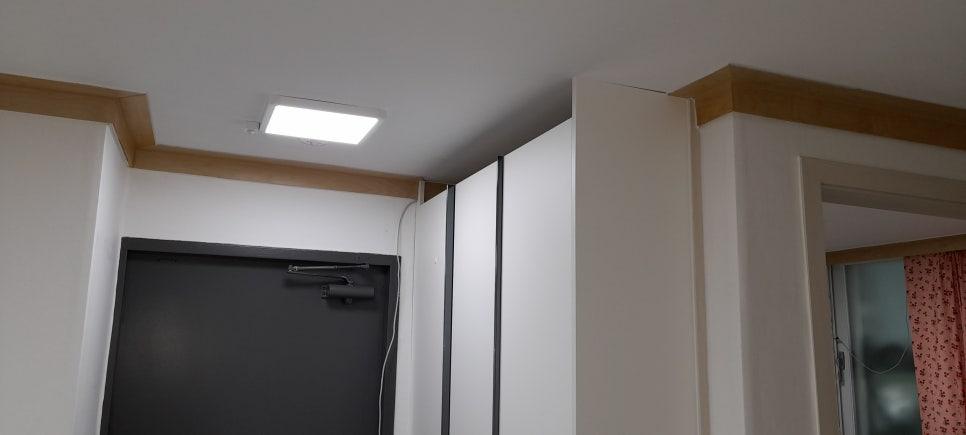

수납장 내부의 배선 상태를 다시 한번 점검했습니다. 동축케이블과 전화선이 함께 묶여 있는 구간은 랜선으로의 교체가 불가능하기 때문에, 사용하지 않는 동축선을 과감히 커팅하고 제거해야만 새로운 랜선을 입선할 공간이 확보됩니다.

자재 1

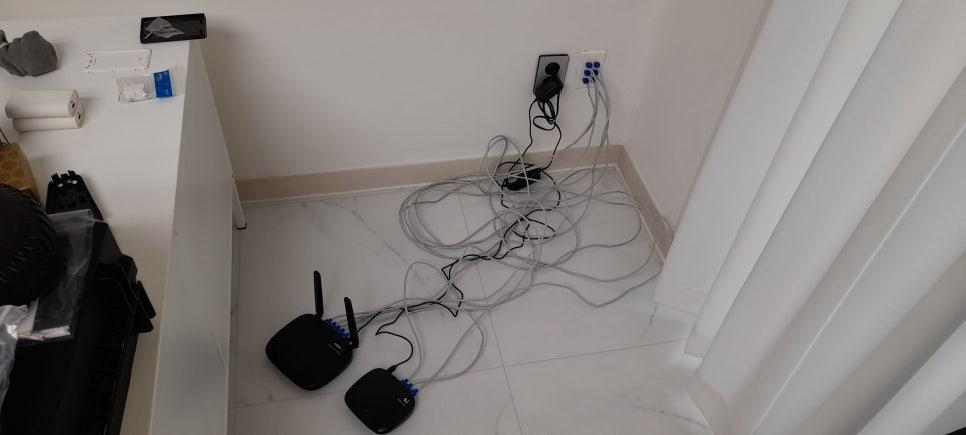

바닥 타일 위로 드러난 배선 경로를 정리하며 작업을 이어갔습니다.

문제는 예상치 못한 곳에서 발생했습니다. 안방에서 동축케이블을 끊어냈는데, 이것이 80년대 방식의 통신 공사 구조로 인해 아래층 안방 유선 단자와 연결되어 있던 선이었습니다. 이로 인해 아래층 TV 수신에 문제가 생겼고, 즉시 재출동하여 동축선을 다시 살려내는 보수 작업을 진행했습니다.

최종적으로 미디어룸과 전산 작업실에는 랜선 두 개를 입선했고, 기존 케이블 TV 단자 자리에 6구 랜 플레이트를 장착해 마무리했습니다. 나중에 붙박이장이 들어올 가능성을 고려해 선 길이를 충분히 여유 있게 만들어 두었습니다.

구축 아파트의 경우 관로 내부에 동축케이블과 전화선이 엉켜 있는 경우가 많아 입선 난이도가 매우 높습니다.

벽 속으로 랜선을 매립하고 6구 랜 플레이트까지 장착하며 통신 환경을 정비했습니다. 80년대 방식의 동축케이블 구조를 가진 구축 아파트라면 배선 작업 전 관로 상태를 면밀히 확인해 보세요.
