시멘트로 막힌 관로와 VDSL 방식의 한계 | 염창동 동아3차아파트

강서구 염창동의 1999년식 구축 아파트 현장입니다. 안녕하세요. 인테리어 공사 전 내부 랜공사를 위해 방문한 곳으로, 세대 내 전화선 상태를 먼저 점검하며 작업을 시작했습니다.

구축 아파트의 경우 관로 상태에 따라 네트워크 환경이 크게 달라지곤 하죠. 어떻게 문제를 진단하고 선을 배치했는지 그 과정을 따라가 볼게요.

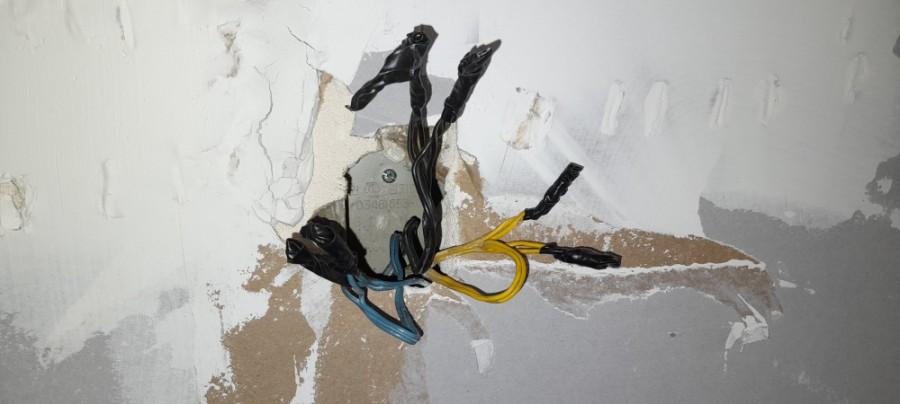

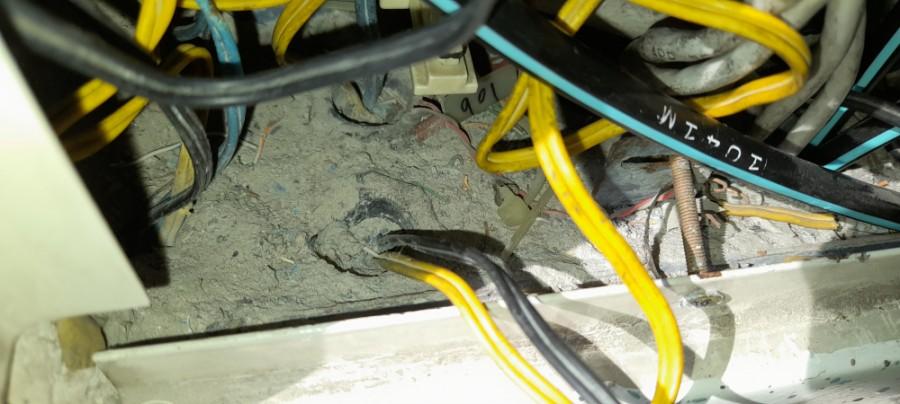

벽면 근처에 노란색과 검은색, 파란색 전선들이 밀집되어 있는 상태입니다. 외부로 나가는 전화선을 랜선으로 교체하려 했으나, 해당 호수의 전화 관로가 시멘트로 막혀 있는 변수가 발견되었습니다.

노출된 벽체 사이에 여러 색상의 전선들이 보입니다. 관로가 막히면 물리적으로 선을 밀어 넣을 수 없기에, 기존의 VDSL 방식을 유지하며 내부 네트워크를 정비하는 방향으로 가닥을 잡았습니다.

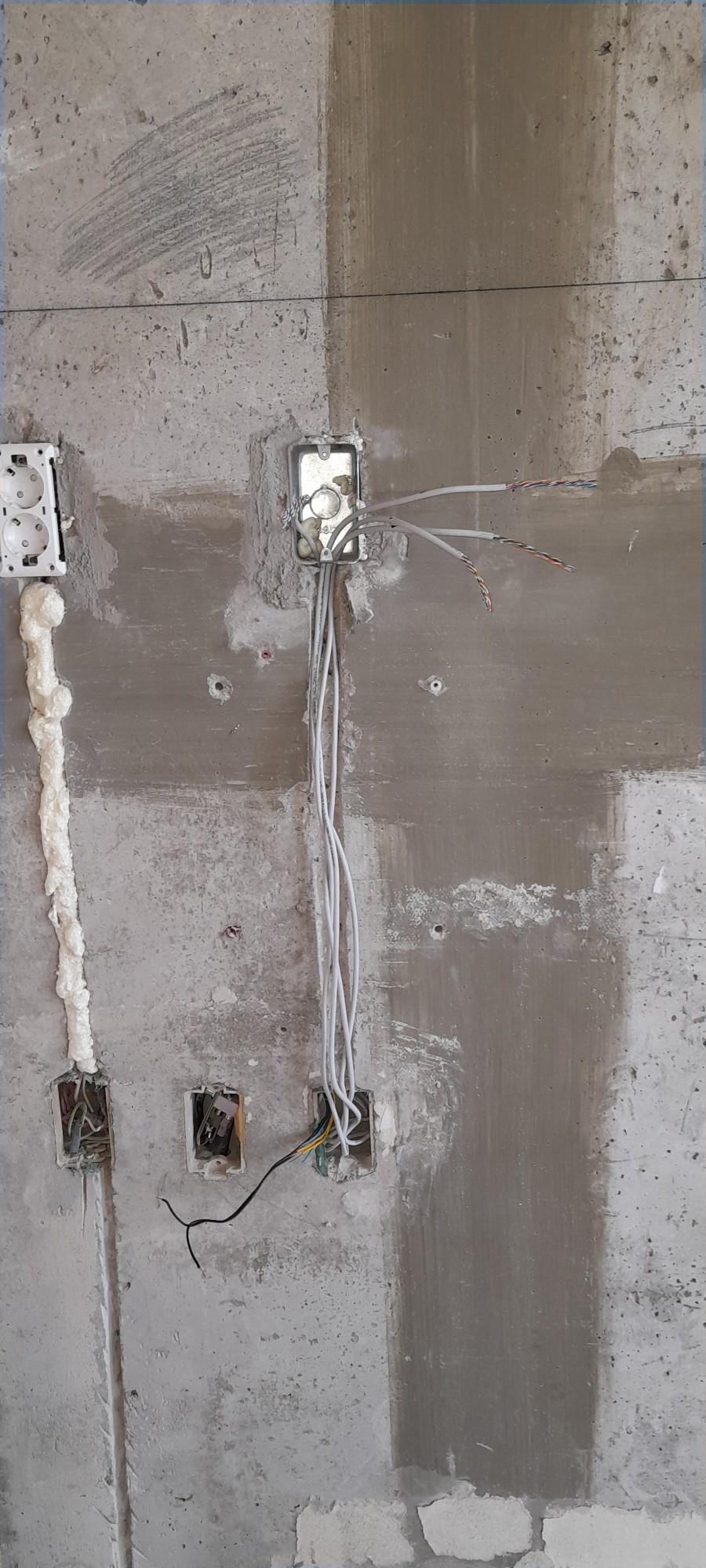

콘크리트 벽에 전기 박스와 전선이 드러나 있습니다. 관로 막힘 문제를 해결하려면 단자함 하단 벽을 깨고 정비해야 하는데, 이 경우 상당한 비용과 시간이 소요되므로 효율적인 대안을 찾아야 합니다.

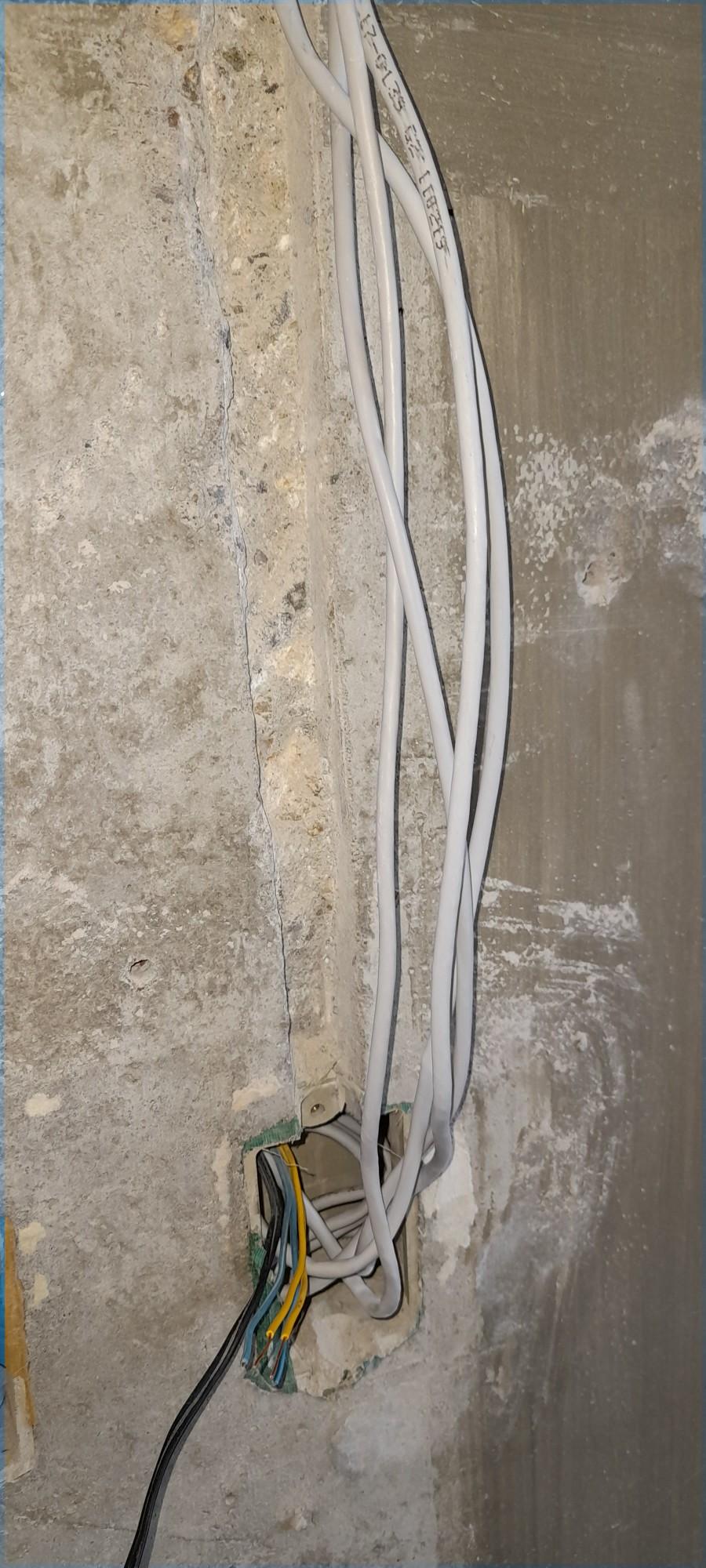

벽 표면의 균열과 함께 흰색 및 여러 색상의 전선들이 노출되어 있습니다. 무리하게 작업을 진행하다가 선이 끊어지면 더 큰 사고로 이어질 수 있어, 구축 현장에서는 경험에 기반한 신중한 접근이 필요합니다.

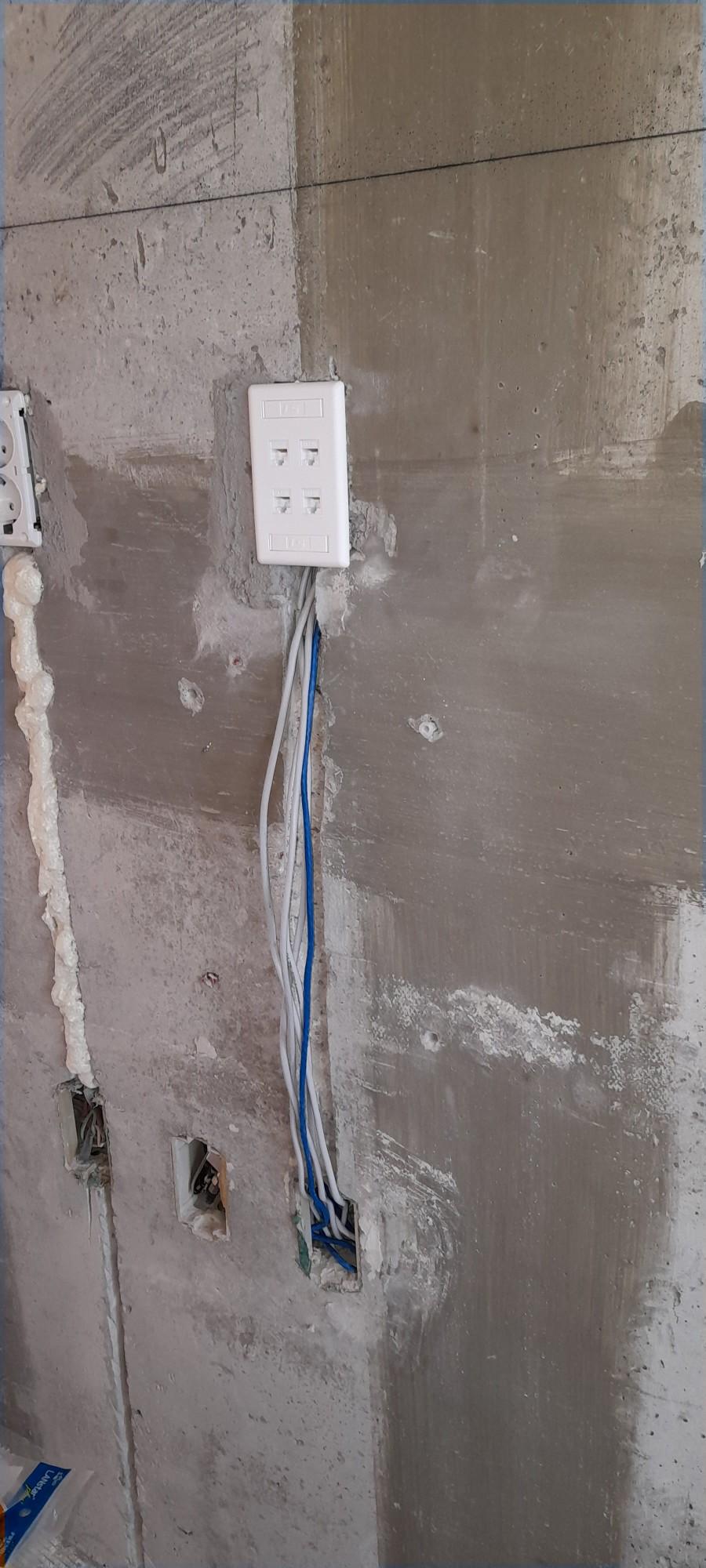

콘크리트 벽에 전기 스위치와 케이블이 배치된 모습입니다. 주방 쪽 예상치 못한 곳에 첫 인입 전화 단자가 묻혀 있는 것을 확인했고, 인테리어 마감 시 덮일 예정이라 선을 다시 정비해 테이핑 처리를 했습니다.

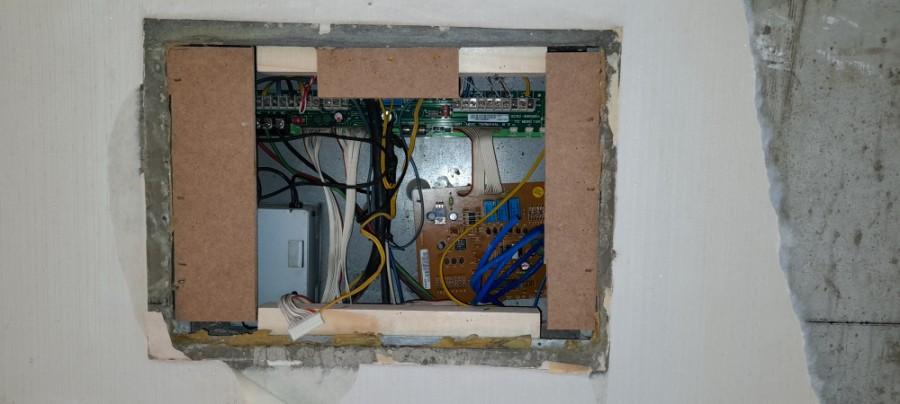

벽에 뚫린 구멍 내부로 회로 보드와 전선, 콘센트가 보입니다. 거실 TV 쪽을 인터넷 메인 위치로 설정하고, 미리 홈파기가 된 지점에 랜선을 입선하여 메인 단자를 구성했습니다.

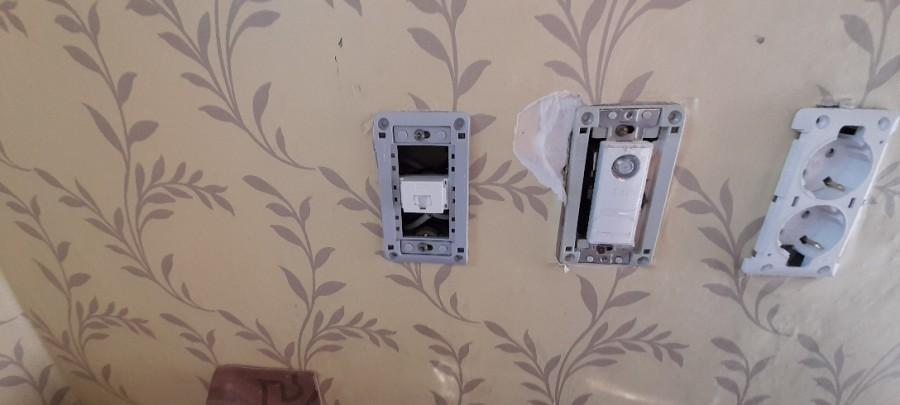

벽지 패턴이 보이는 벽면에 전기 소켓을 설치하는 과정입니다. 거실에서 각 방으로 랜선이 뻗어 나가는 구조로 설계하여 집안 어디서든 네트워크 연결이 가능하도록 배치했습니다.

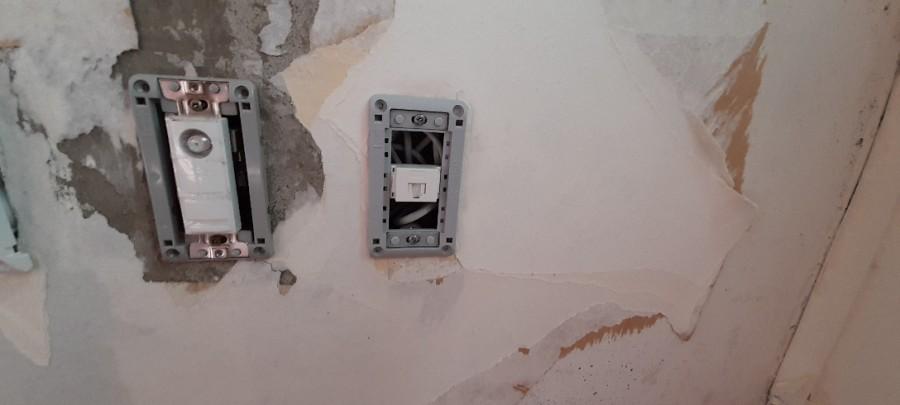

마감재가 부분적으로 남은 벽면에 전기 스위치 박스 2개가 설치되어 있습니다. 단자 위치를 위로 옮기는 작업은 인테리어 마감 전에 반드시 완료되어야 나중에 벽을 다시 뜯는 일이 생기지 않습니다.

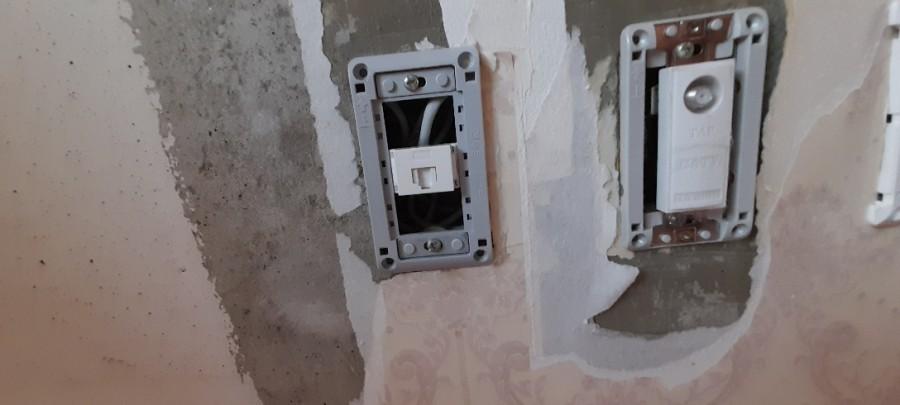

벽면의 표면이 노출된 상태에서 전기 스위치와 콘센트의 디테일을 잡고 있습니다. 각 방의 랜단자는 전기 콘센트와 세트로 구성된 ANAM 제품을 사용하여 스위치와 톤을 맞췄습니다.

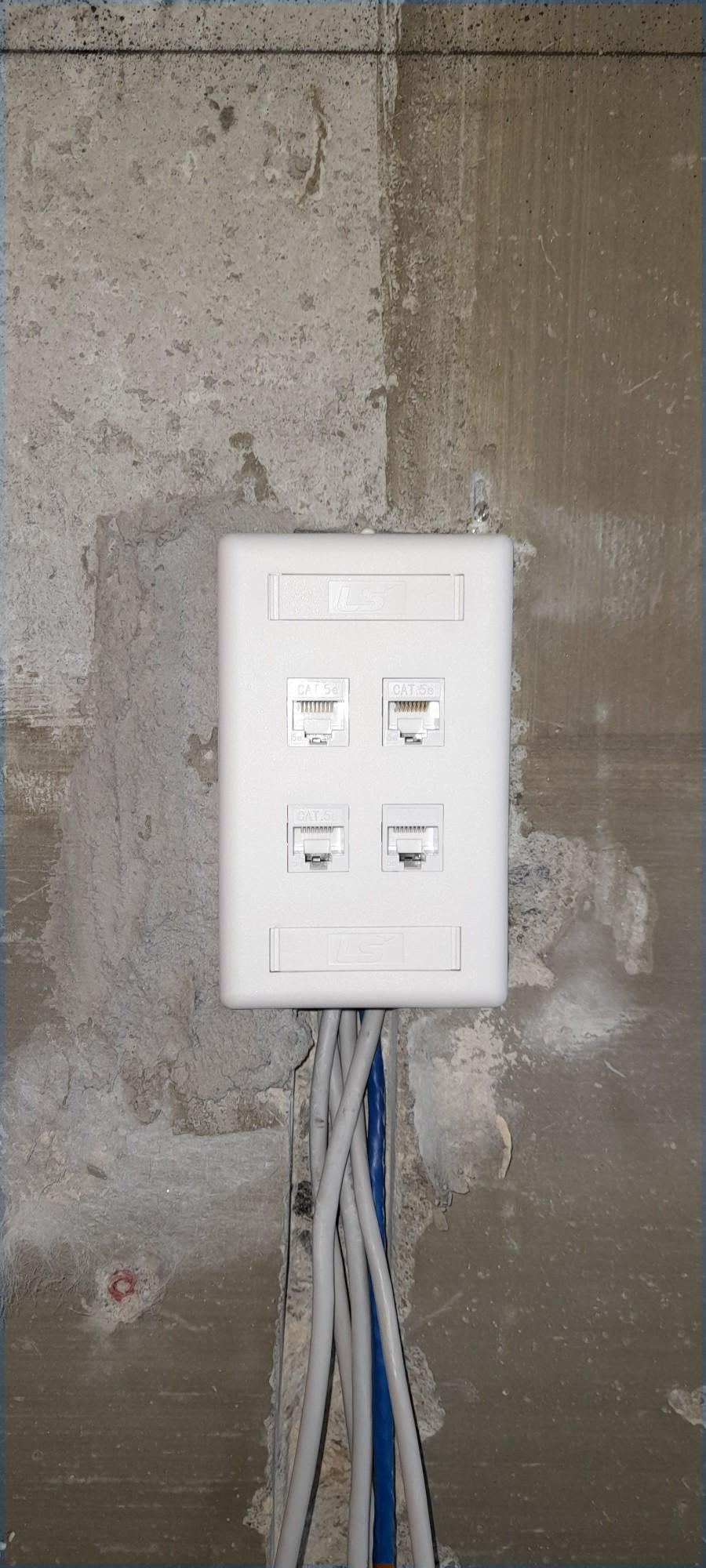

콘크리트 벽에 CAT.5e 4구 RJ45 포트 전용 전선 박스가 설치되었고, 아래로 회색과 파란색 전선이 연결되어 있습니다. 거실 메인 단자를 4구로 구성하여 확장성을 확보했습니다.

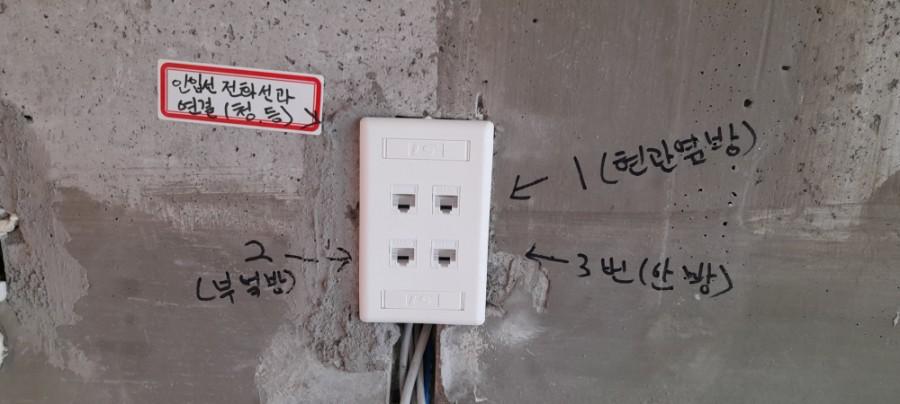

붉은 테두리의 라벨과 검은색 펜으로 설명이 적힌 스위치 박스가 보입니다. 추후 통신 기사님이 방문했을 때 혼선이 없도록 외부 연결 전화선에 상세한 안내 문구를 남겨두었습니다.

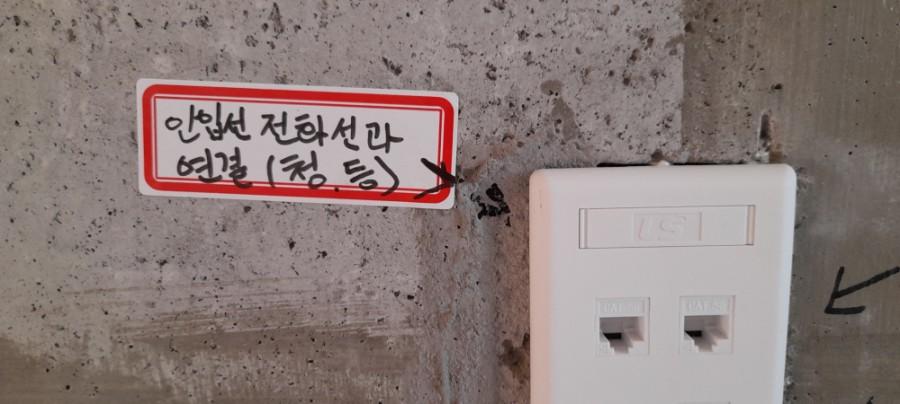

빨간 테두리 스티커와 흰색 전화 콘센트가 설치된 모습입니다. 월패드에서도 인터넷과 IoT 기능을 사용할 수 있도록 인터폰 쪽으로 파란색 랜선을 별도로 하나 더 입선하며 작업을 마무리했습니다.

관로가 시멘트로 막혀 있는 특수한 상황이었기에, 무리한 교체보다는 현재 가능한 DSL 방식을 유지하며 내부 배선을 최적화하는 판단을 내렸습니다. 특히 ANAM 제품의 콘센트와 랜단자를 매칭하여 시각적인 통일감을 주었습니다.

거실 메인 4구 단자와 각 방의 랜단자, 그리고 인터폰 라인까지 입선이 완료된 상태입니다. 인테리어 마감 전 단계에서 모든 배선 작업이 이루어졌습니다.

관로 막힘으로 인해 VDSL 방식을 유지해야 하거나 ANAM 랜단자로 깔맞춤이 필요한 환경이라면, 마감 전 배선 상태를 먼저 점검해 보세요.
