방마다 유선 랜선을 연결해 온라인 수업 장애를 해결한 32평 구조 | 만수동 대성유니드

인천 남동구 만수동의 32평형 아파트로, 온라인 수업 중 인터넷 장애가 발생해 각 방에 유선 랜선 작업이 필요했던 현장입니다. 안녕하세요.

거주 중인 상태에서 무선 와이파이 신호 손실 문제를 해결하기 위해 단자함 작업과 배선 공사를 진행했습니다.

집안 곳곳에서 인터넷 끊김이 발생하면 학습이나 업무 흐름이 깨져 곤란할 때가 많죠. 어떻게 배선을 재구성해 유선 환경을 구축했는지 그 과정을 따라가 볼게요.

작업을 시작하며 필요한 도구와 기기를 준비했습니다. 보이지 않는 단자함 내부의 복잡한 선들을 정리하고 정확한 지점에 연결해야 하므로 전용 공구의 활용이 중요합니다.

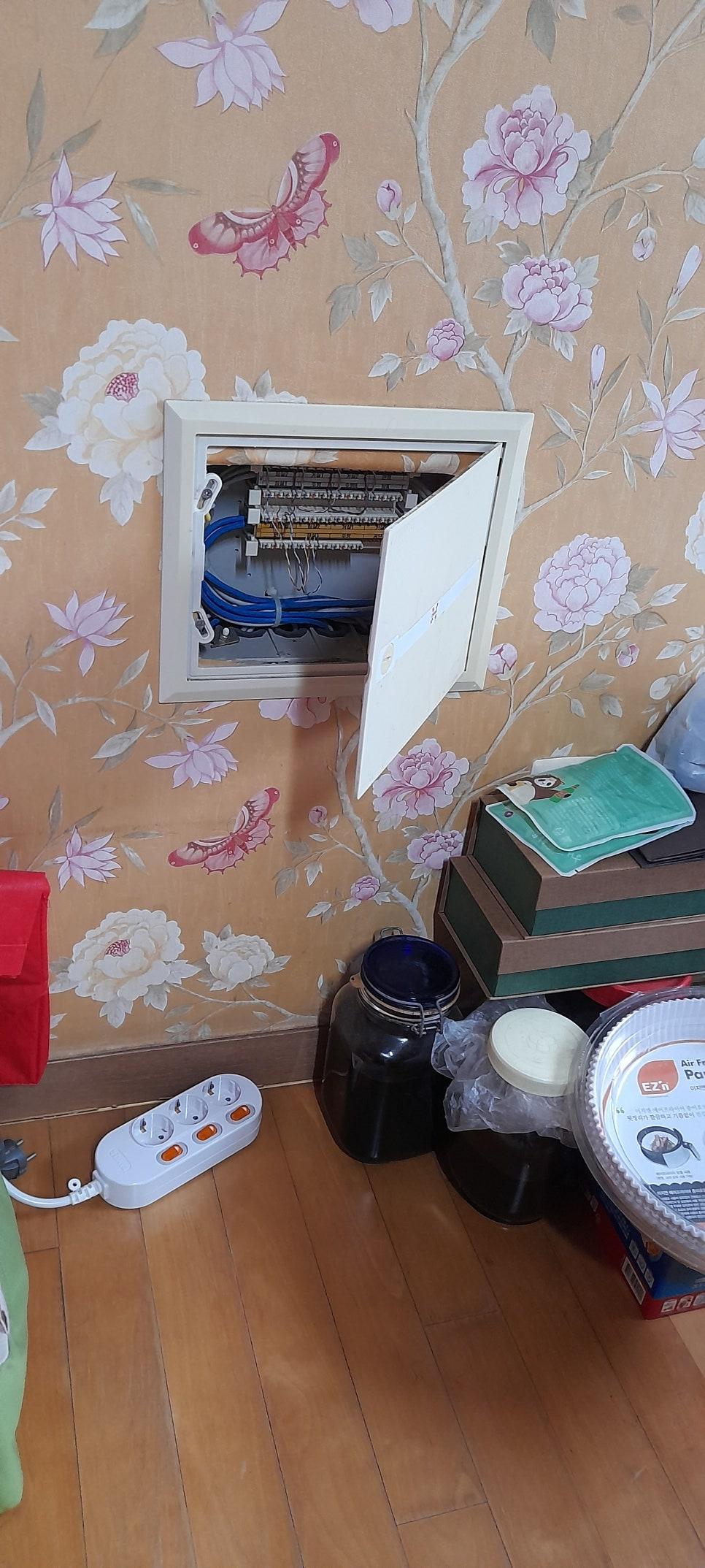

벽면의 전기 박스를 열어 내부 상태를 확인하는 과정입니다. 기존 배선 상태를 파악해야 어떤 선을 거실로 빼고 어떤 선을 각 방으로 분배할지 결정할 수 있습니다.

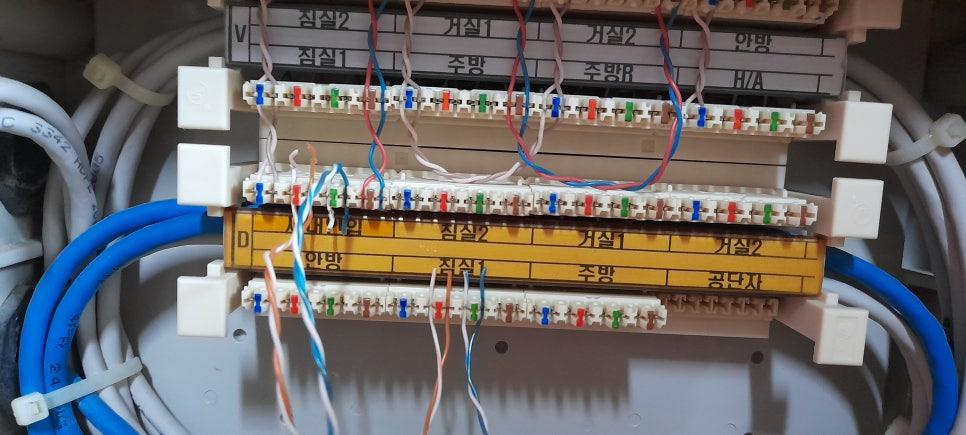

단자함 내부의 110블록 연결 상태입니다. 이 아파트는 정보통신 1등급 구조로 설계되어 각 방마다 랜선이 2개씩 들어와 있어 작업 효율이 좋은 조건입니다.

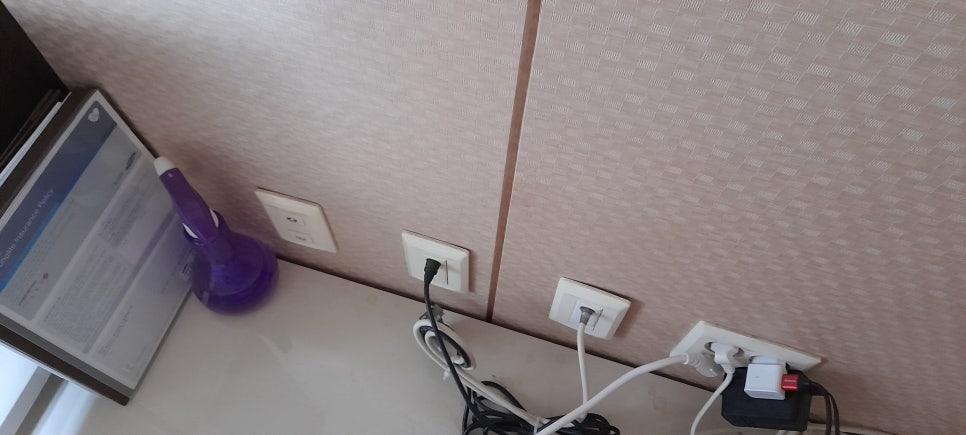

벽면에 설치된 소켓과 스위치 주변의 배선 상태를 점검합니다. 단자함에서 내려온 선들이 실제 포트에 제대로 연결되어 있는지 확인하는 단계가 선행되어야 합니다.

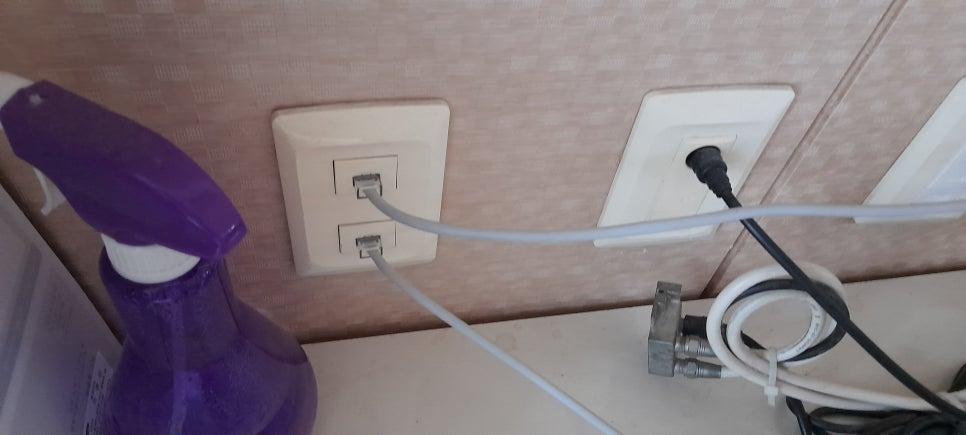

전원 소켓과 케이블 연결 부위를 세밀하게 살핍니다. 특히 거실로 공유기를 이동시키기 위해 인입선을 재배치하는 과정에서 접촉 불량이 생기지 않도록 주의해야 합니다.

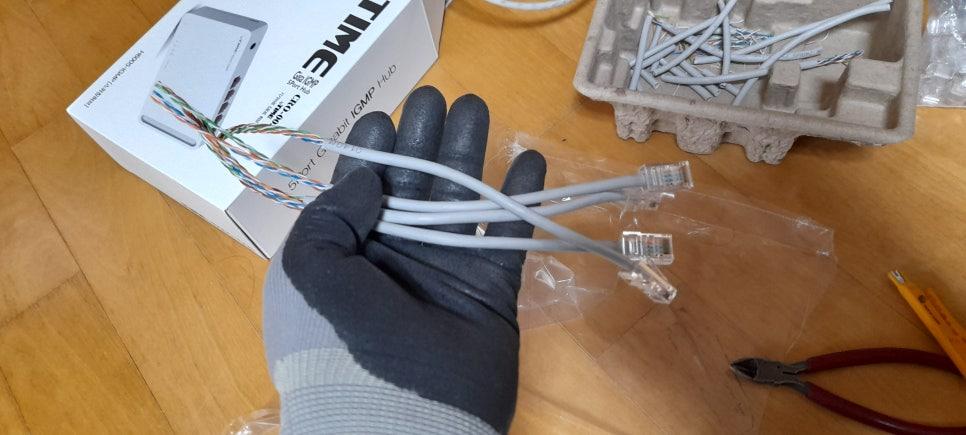

수공구를 이용해 랜선의 피복을 벗기고 단자에 맞게 정렬합니다. 8가닥의 선을 정확한 순서대로 찍어줘야 기가 인터넷 속도를 온전히 구현할 수 있기 때문입니다.

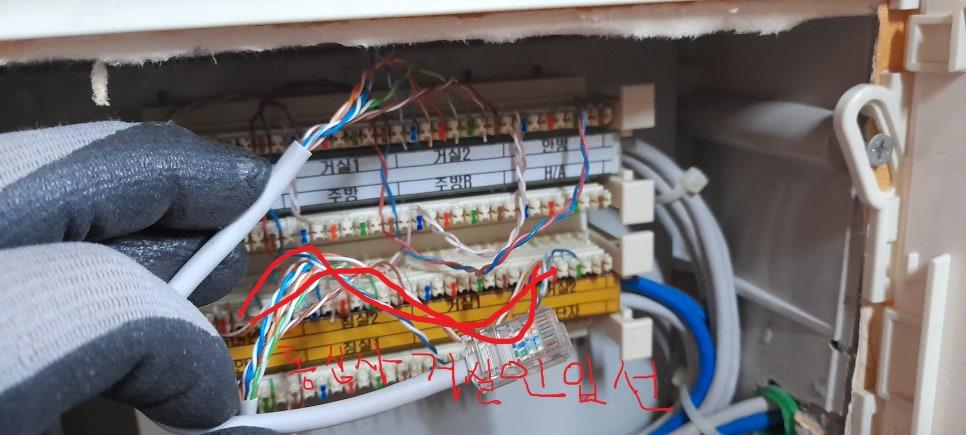

RJ45 커넥터와 전선 접합부를 연결하는 디테일한 작업입니다. 110블록의 색상 순서인 파랑, 주황, 녹색, 갈색에 맞춰 흰색 선을 먼저 찍어주는 정밀함이 필요합니다.

전기 박스 내부의 전선 연결 상태를 다시 한번 확인합니다. 데이터선과 보이스선을 구분하여 인터넷 전용 라인을 확보하는 것이 이번 공사의 핵심입니다.

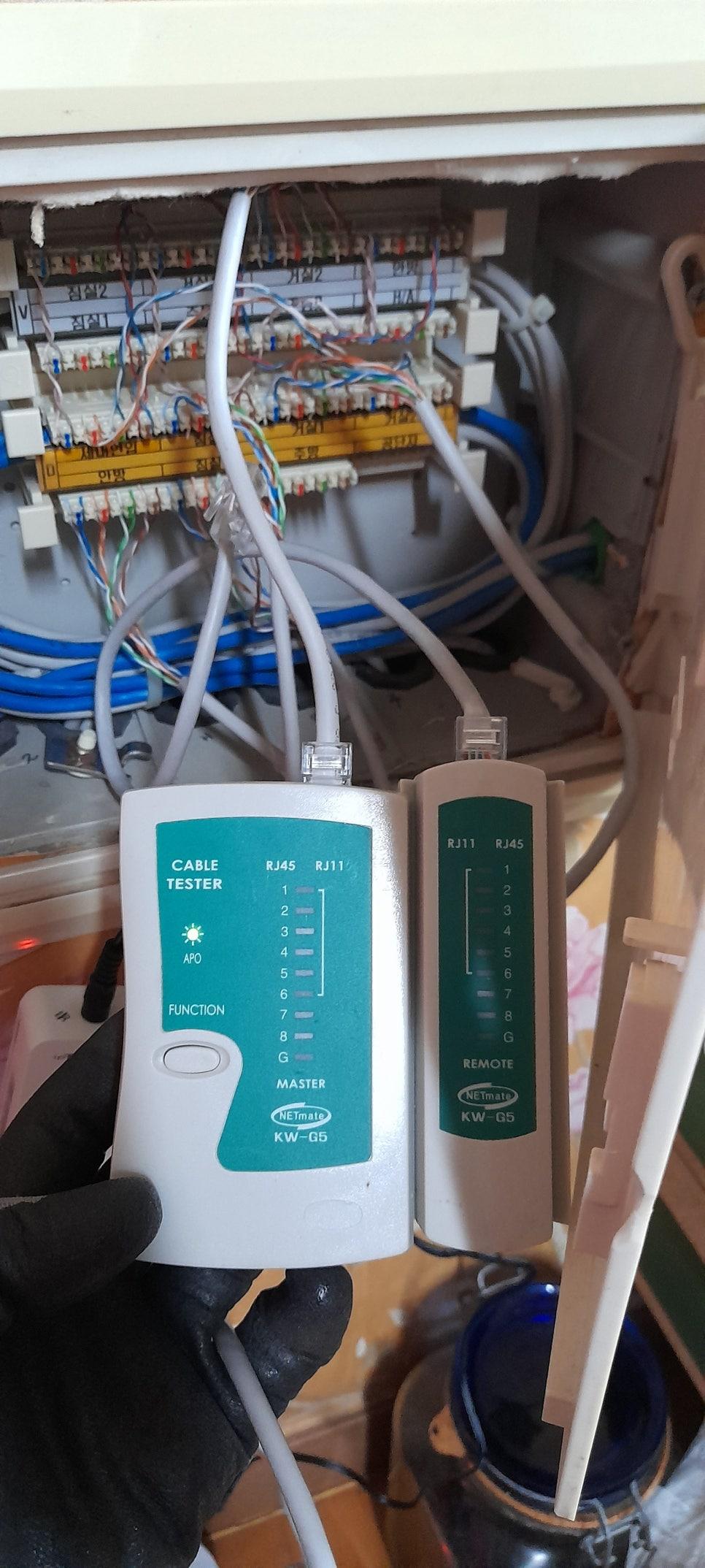

전용 도구를 사용해 선로를 하나하나 점검합니다. 눈에 보이지 않는 벽 속의 배선이 제대로 연결되었는지 확인해야 나중에 포트를 꽂았을 때 바로 작동합니다.

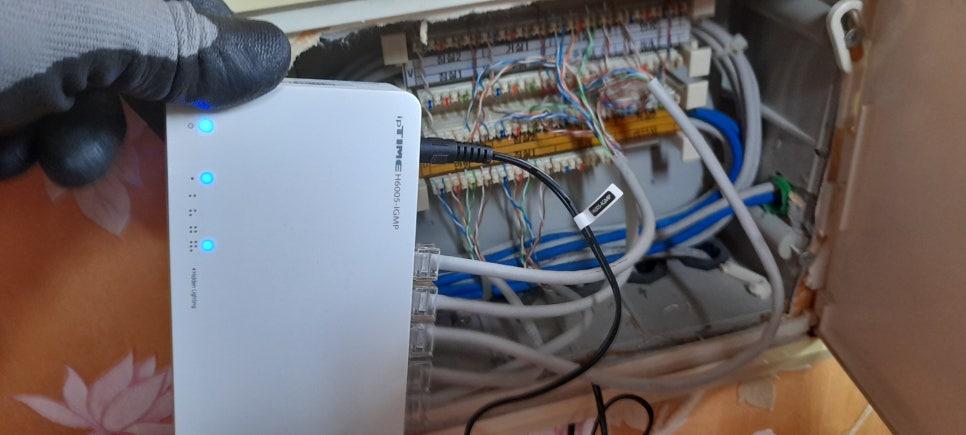

장갑을 낀 채로 장치를 들고 복잡한 전선 접점들을 정리하고 있습니다. 통신함 내부에 기가허브를 설치해 각 방으로 신호를 뿌려주는 구조로 변경하는 과정입니다.

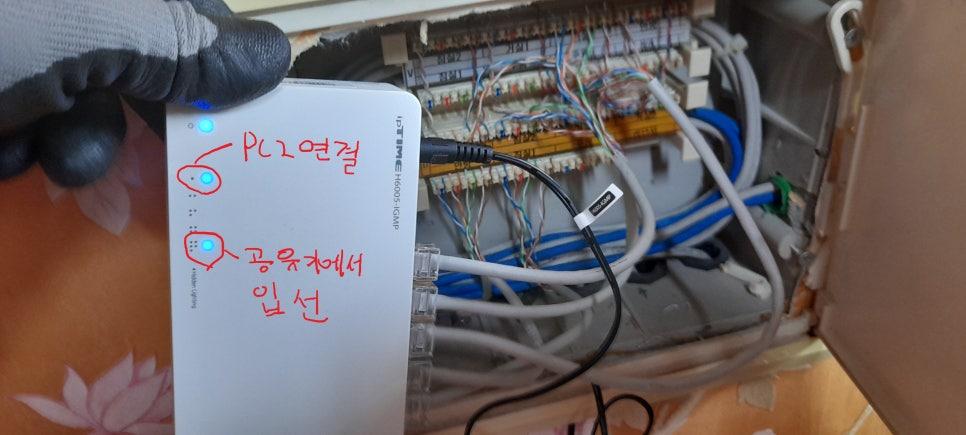

단자함 내부에 IOTIME H600S-ICAMP 장치와 케이블이 연결된 모습입니다. 단자함 안에 전원이 없는 경우 옆 코드에서 전원을 끌어와 허브에 공급하는 세심한 처리가 들어갔습니다.

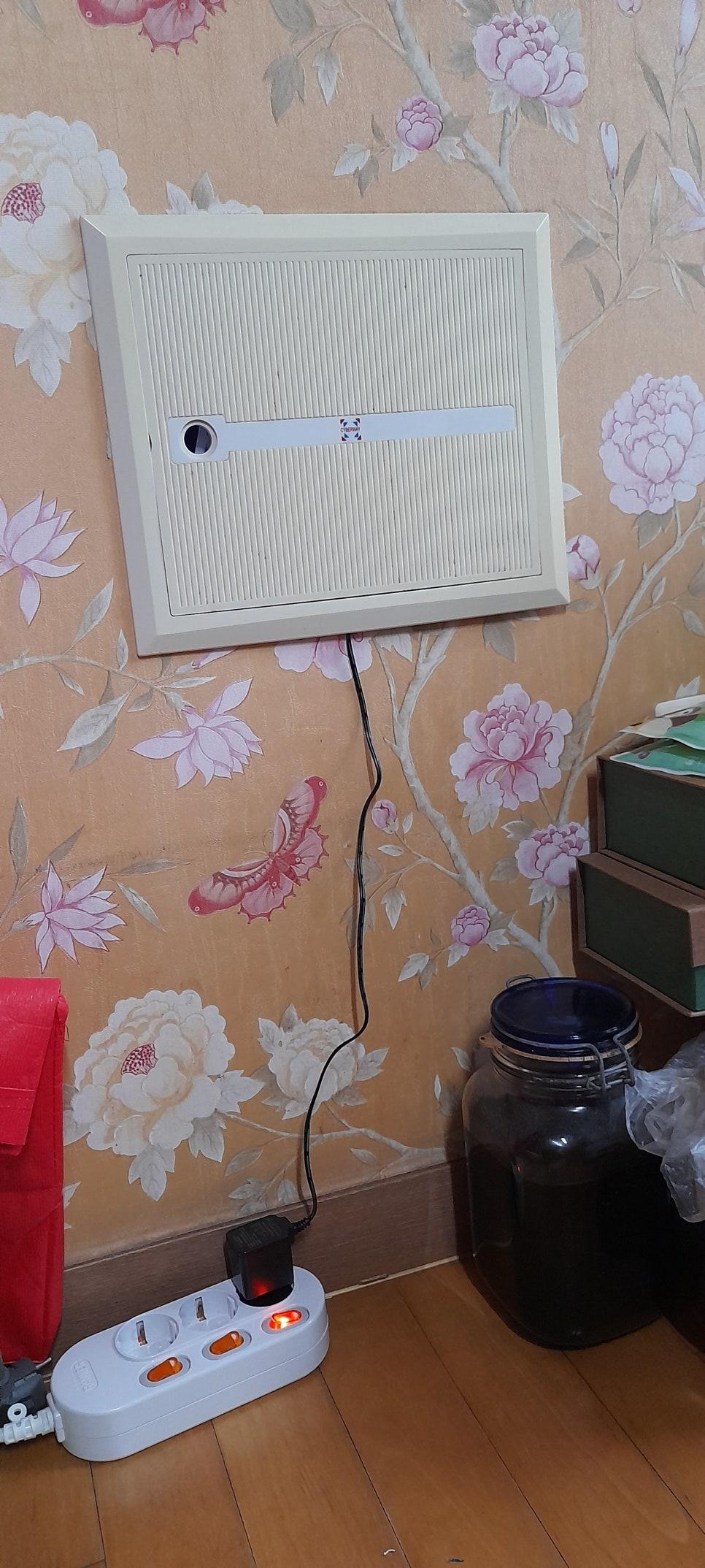

벽면에 부착된 장치와 바닥의 전원 어댑터 상태를 확인하며 마무리합니다. 거실 단자의 키스톤잭 불량을 발견해 교체했고, 이제 각 방의 포트에 선만 꽂으면 유선 인터넷을 쓸 수 있는 환경이 되었습니다.

정보통신 1등급 아파트처럼 방마다 랜선이 2개씩 들어와 있다면 작업이 수월하지만, 2등급 아파트라면 거실에서 단자함까지 랜선을 추가로 입선해야 하는 변수가 있습니다. 특히 SK브로드밴드 하프기가(500메가) 서비스처럼 2P(4가닥) 방식으로 제공되는 경우라도, 내부 분배는 4P(8가닥)로 작업해야 기가급 속도를 지원할 수 있다는 점을 기억하세요.

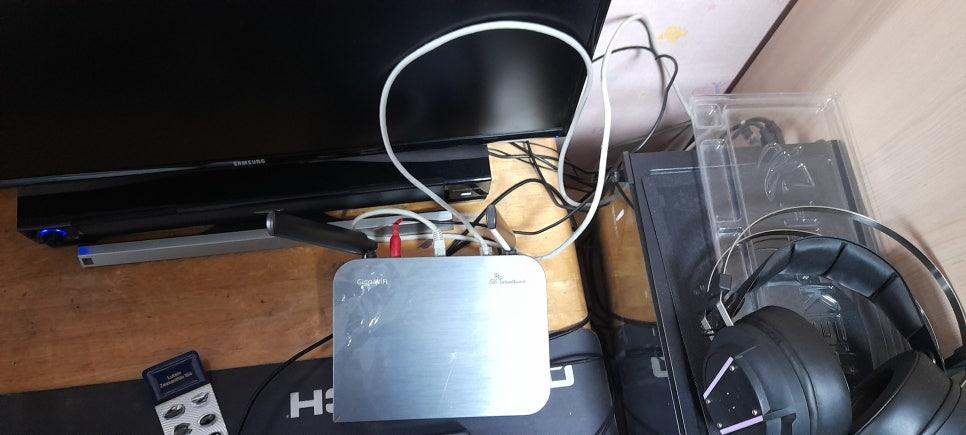

거실로 와이파이 공유기를 배치하고 단자함 내부에 기가허브를 설치해 각 방으로 유선 연결을 마쳤습니다. 불량이었던 키스톤잭 교체까지 완료하여 모든 포트가 정상 작동하는 상태입니다.

방마다 랜선이 2개씩 들어오는 정보통신 1등급 구조인지 확인하고, 기가허브와 4P(8가닥) 작업으로 유선 환경을 구성해 보세요.
