강한 풍하중을 견디는 스틸 보강재와 T/T-BR70의 구조 | KCC창호 시스템창

반*끝18일 전

KCC창호 시스템창 T/T-BR70은 유럽의 기술력을 도입해 단열과 방음 기능을 높인 제품이에요. 안녕하세요. 고층 아파트나 빌딩처럼 외기에 직접 노출되는 환경에 적합하도록 설계된 시스템창의 상세 구조와 특징을 살펴볼게요.

창호의 기밀성을 결정짓는 세부 부품을 선택할 때 기준이 모호해 고민될 때가 있죠. 도면상에 나타난 하드웨어의 구성과 실제 작동 방식을 통해 시스템창이 일반 창호와 어떻게 다른지 짚어볼게요.

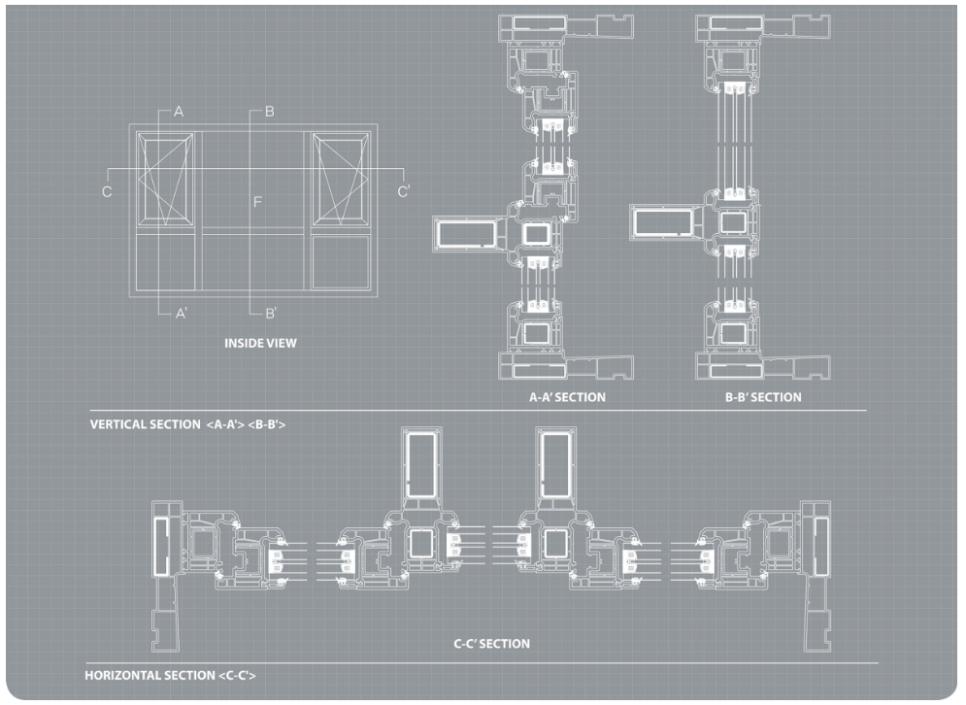

설계 단계에서부터 창호와 도어, 수납장이 어떻게 연결되는지 A-A'부터 C-C'까지의 섹션으로 구분해 정의했어요. 각 연결 부위의 정밀한 설계는 시공 후 발생할 수 있는 유격이나 틈새를 줄이는 기초가 됩니다. 선으로 표현된 구조도를 통해 전체적인 배치 계획을 먼저 확인하는 과정이에요.

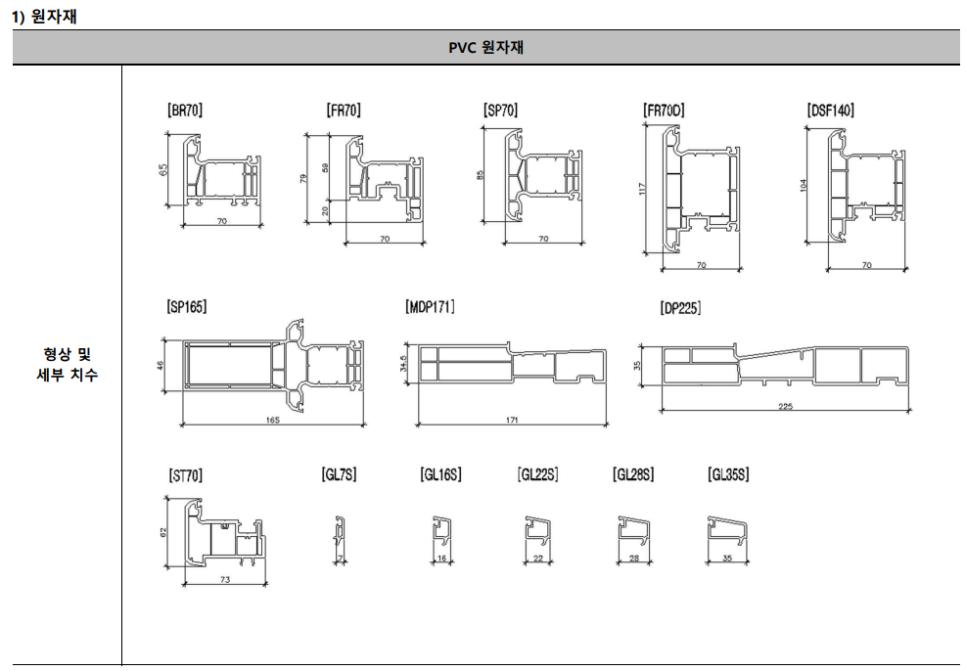

PVC 원자재의 다양한 규격과 형태를 도면으로 정리한 모습이에요. 시스템창은 일반 창호보다 복잡한 구조를 가지기에 원자재의 단면 형상이 매우 중요합니다. 각 규격에 맞는 자재가 정확히 투입되어야 설계된 단열 성능이 구현됩니다.

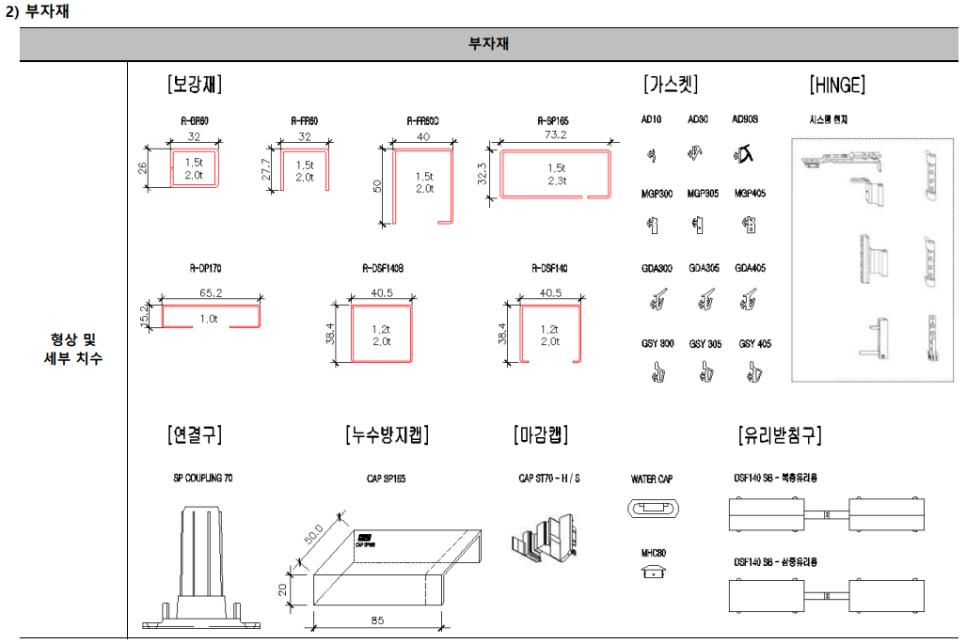

가스켓과 힌지, 누수방지캡 등 세부 부품들의 치수가 상세히 기록된 도면이에요. 시스템창의 핵심은 기밀과 방음을 위해 삽입되는 수많은 하드웨어에 있습니다. 고무 가스켓 하나까지 정밀한 치수로 관리되어야 외부 공기의 유입을 효과적으로 제어할 수 있어요.

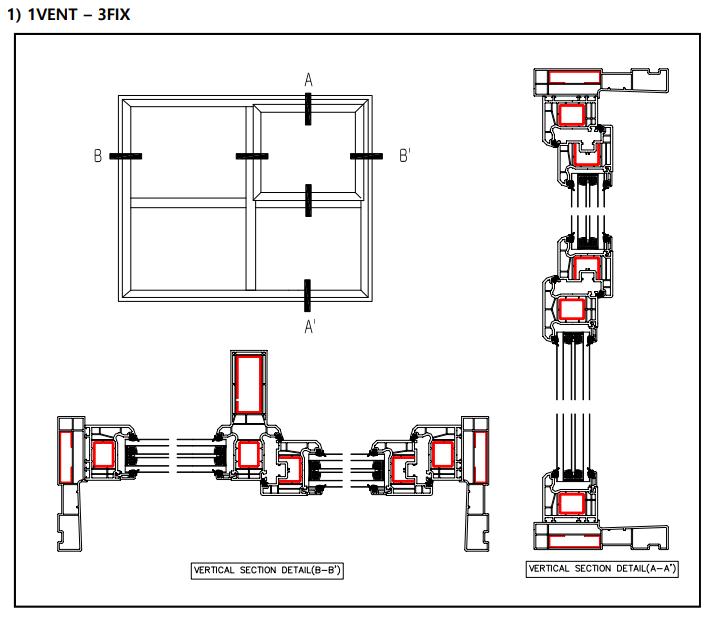

창호와 도어가 만나는 연결 부위를 빨간색으로 강조해 표시한 기술 도면입니다. 특히 접합부의 구조적 안정성을 확보하는 것이 시공의 핵심이에요. 이 단계에서 연결 부위의 상세 설계를 검토해야 실제 설치 시 오차 없는 마감이 가능합니다.

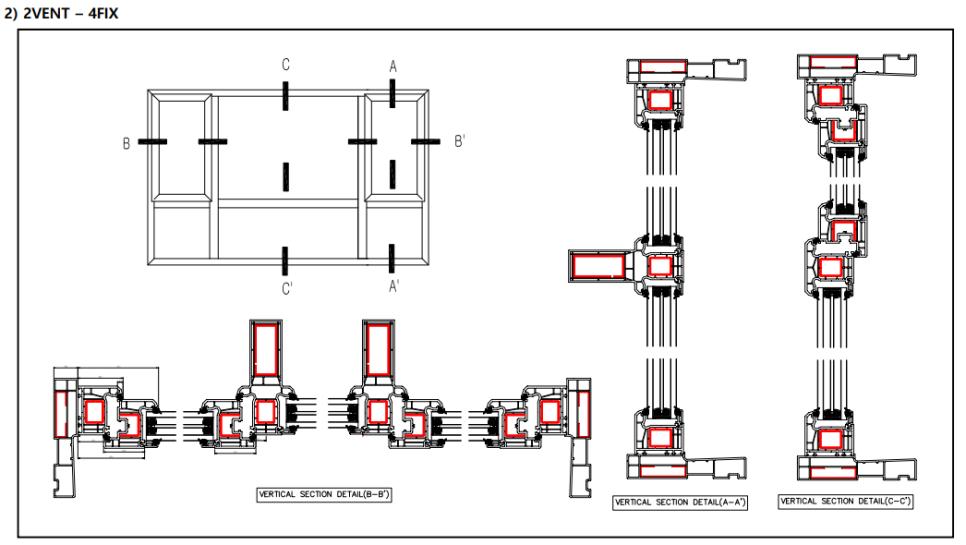

2VENT와 4FIX 구조로 구성된 세부 도면을 통해 창의 개폐 방식과 고정 영역을 설정했어요. 발코니의 난간대 역할과 환기 기능을 동시에 수행하기 위해 VENT와 FIX를 적절히 조합한 형태입니다. 단면도를 통해 내부 구성 요소가 어떻게 배치되는지 확인할 수 있어요.

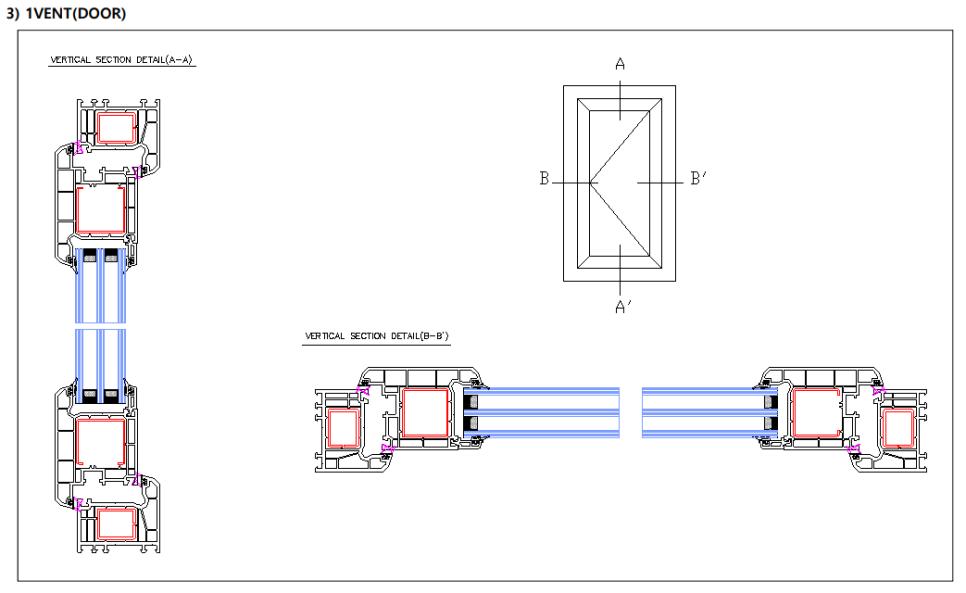

문의 내부 프레임과 라인을 빨간색과 파란색으로 구분해 나타낸 구조도예요. 프레임 내부에 어떤 보강재가 들어가는지에 따라 창의 강도가 결정됩니다. 도면상의 색상 구분은 시공자가 내부 구조를 직관적으로 파악해 정확하게 조립하도록 돕습니다.

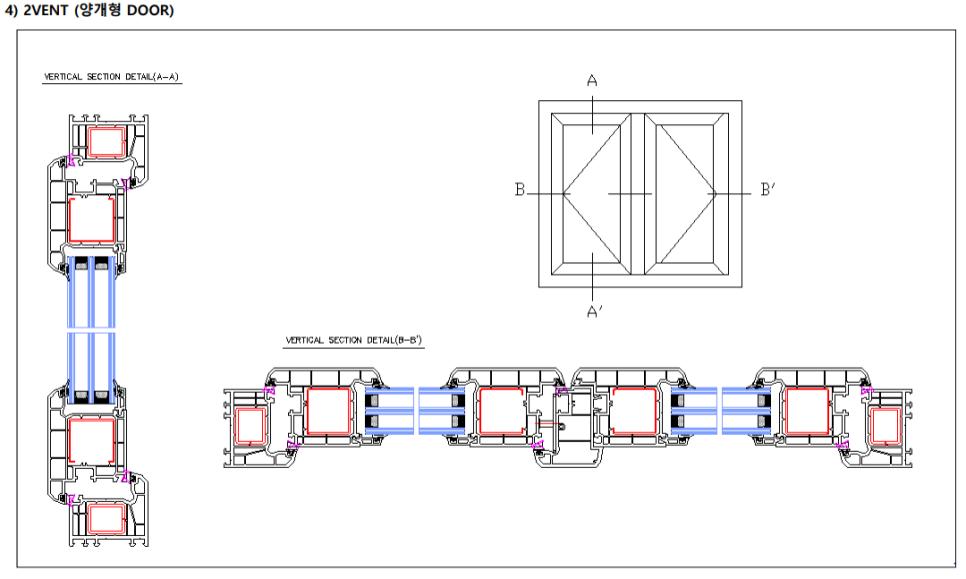

문짝과 프레임, 그리고 이를 연결하는 부품들의 디테일을 다시 한번 짚어낸 도면입니다. 시스템창은 작동 방식에 따라 L/S, T/T, Parallel 방식으로 나뉘는데, 각 방식에 맞는 전용 하드웨어가 배치되어야 합니다. 정밀한 부품 결합이 뒷받침되어야 유려한 디자인과 기능성을 동시에 잡을 수 있어요.

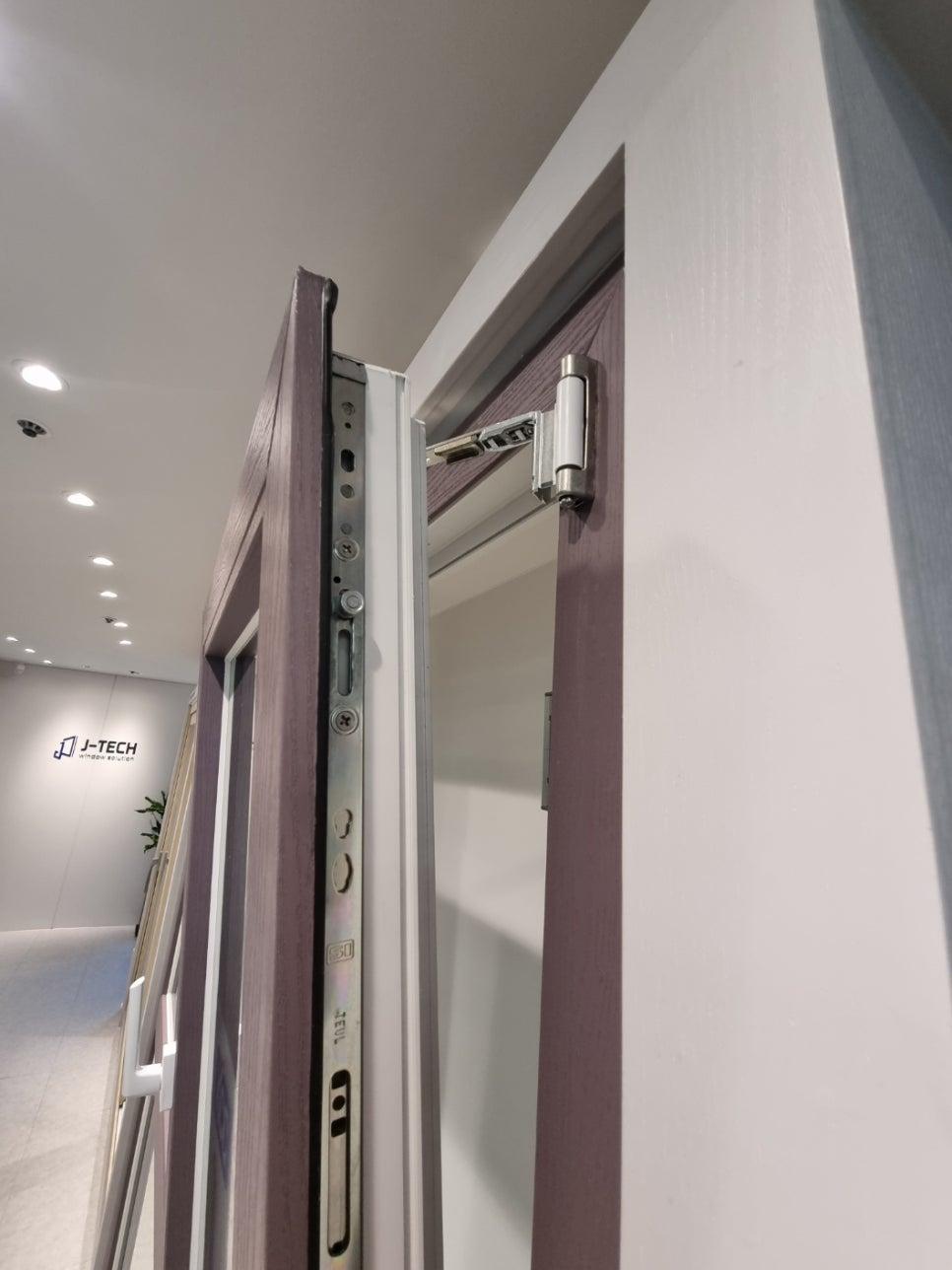

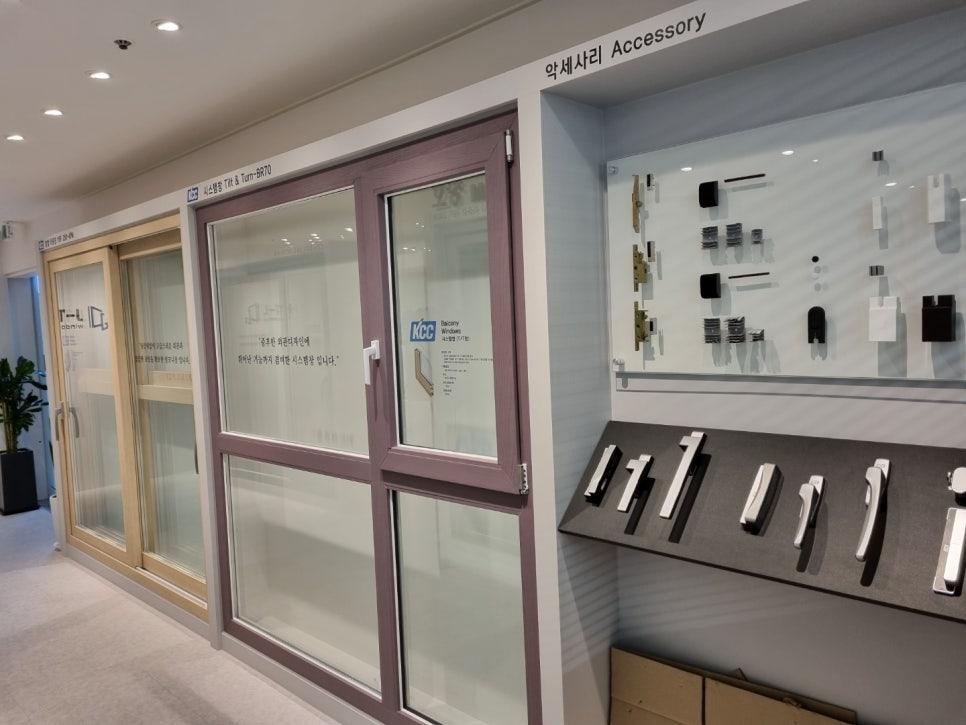

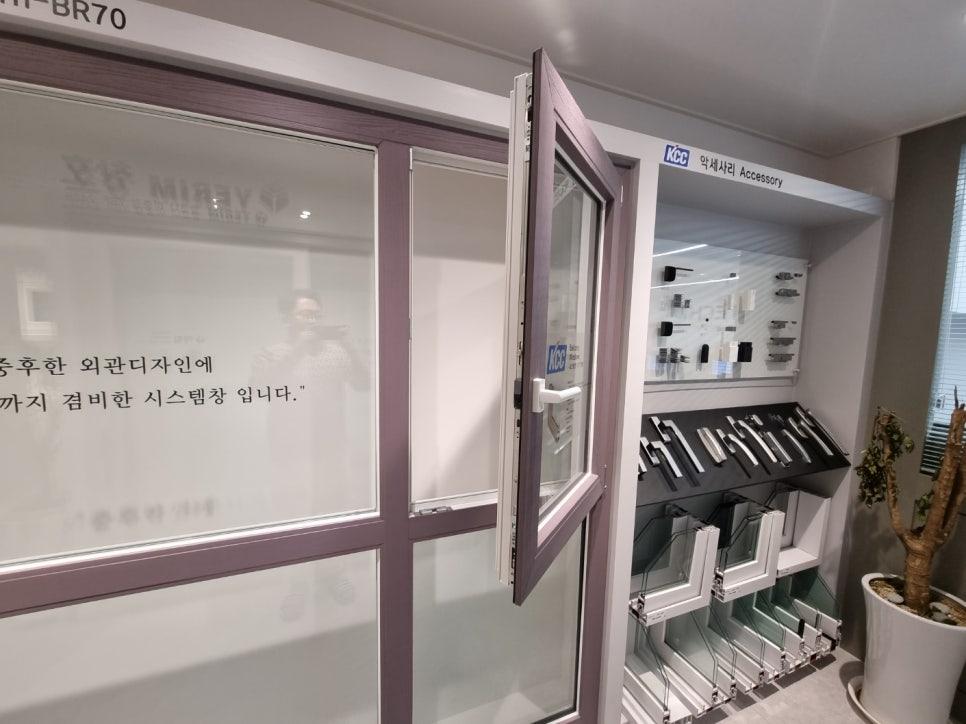

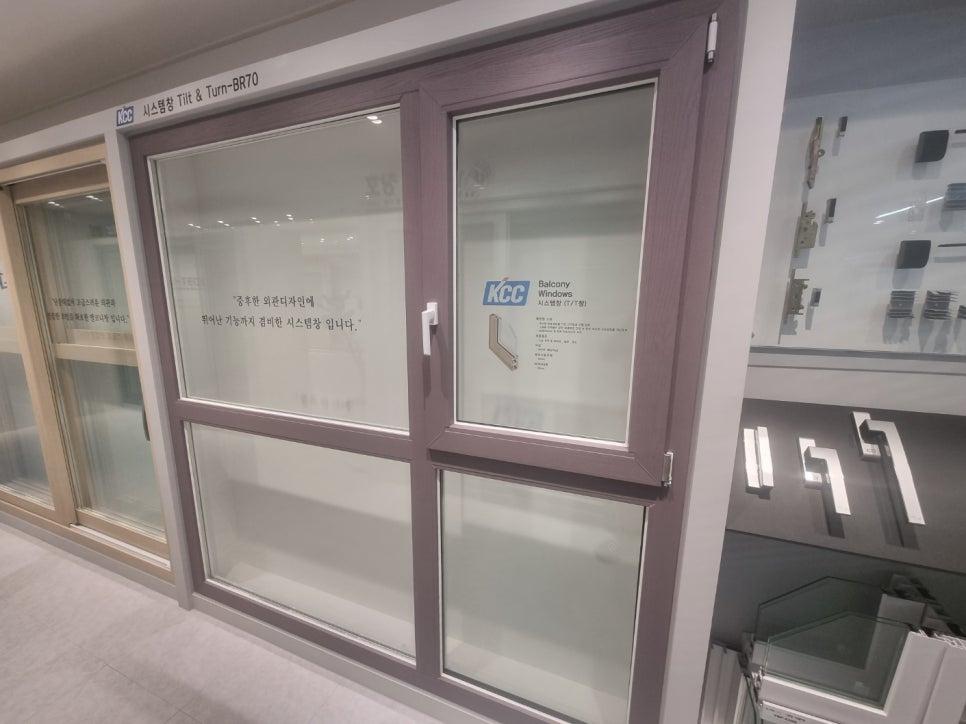

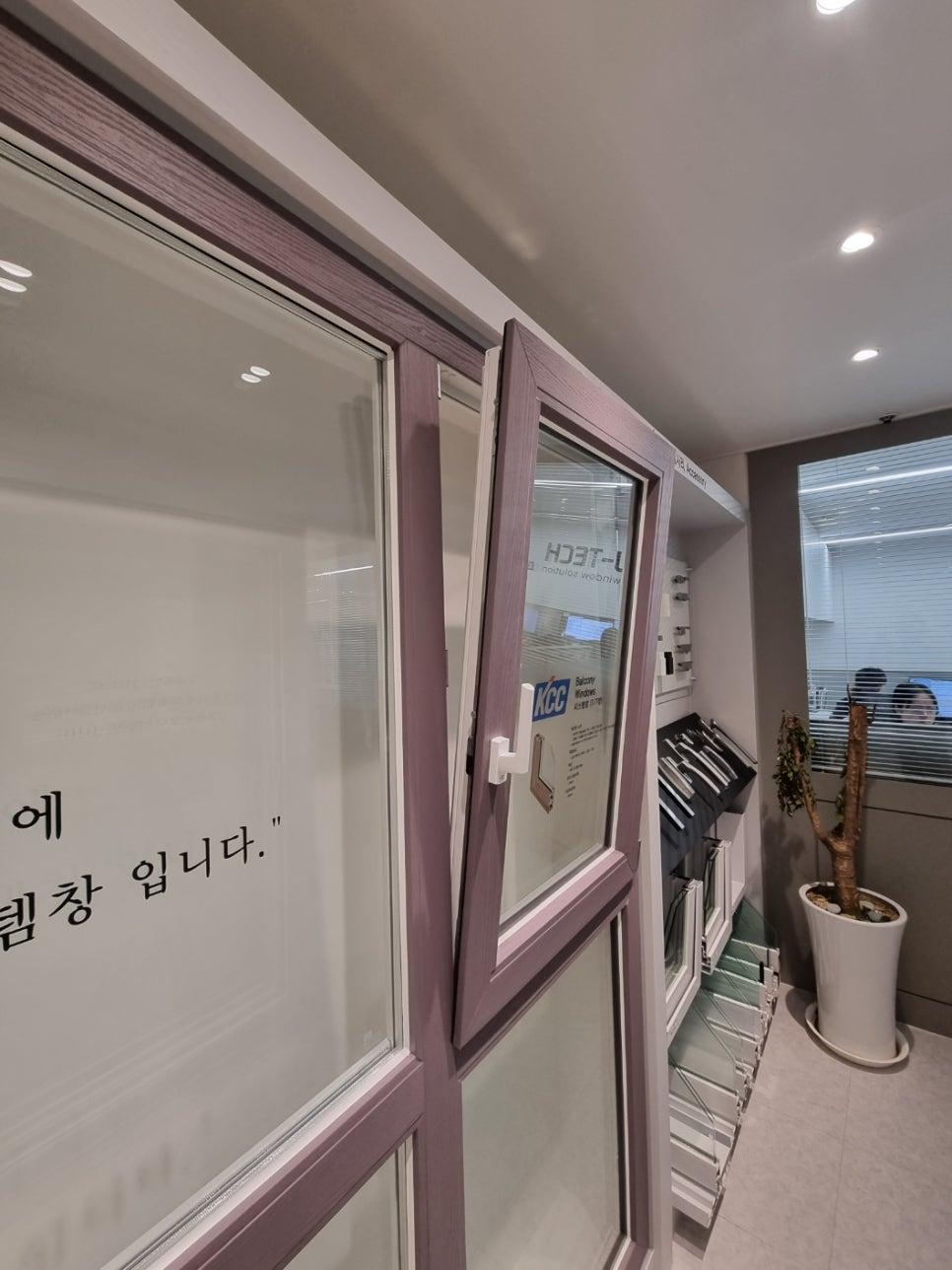

그런데 시스템창의 실제 작동 모습은 도면만으로는 파악하기 어렵기에 전시된 제품을 통해 확인해 볼게요.
