KCC 프로젝트 창 PJF60은 화장실이나 다용도실처럼 폭과 높이가 제한적인 공간에서 환기 성능을 높이기 위해 선택하는 창호입니다. 안녕하세요. 일반적인 미닫이 방식이 아니라 밖으로 밀거나 안으로 당기는 여닫이 구조를 적용해 좁은 면적에서도 공기 흐름을 원활하게 만드는 것이 특징입니다.
작은 창 하나를 고를 때도 개폐 방향이나 밀폐 성능 사이에서 고민하게 되죠. 어떤 작동 방식이 실제 생활 패턴에 맞을지 판단하기 어려울 때가 있습니다. 도면으로 확인하는 자재의 상세 구조와 KCC PJF60의 구체적인 사양을 통해 최적의 선택지를 찾아보겠습니다.
창호의 기본 구조와 연결 부위의 디테일을 담은 도면입니다. 이 단계에서 부품 간의 결합 상태를 확인해야 실제 시공 후 흔들림 없는 작동이 가능합니다.

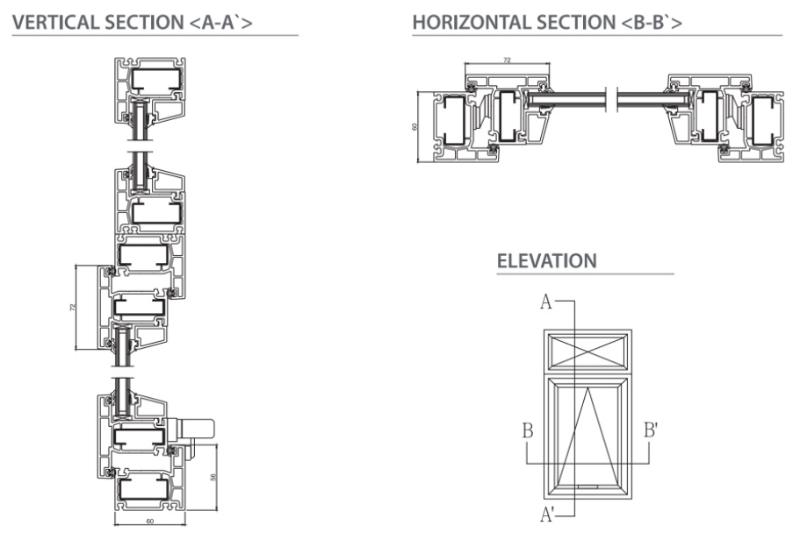

창호와 도어의 단면 구조를 보여주는 기술 도면이 이어집니다. PVC 프로파일 내부에 철재 보강재를 결합한 구조를 확인할 수 있는데, 이는 외부 바람의 압력을 견디는 내풍압 성능을 확보하기 위한 설계입니다.

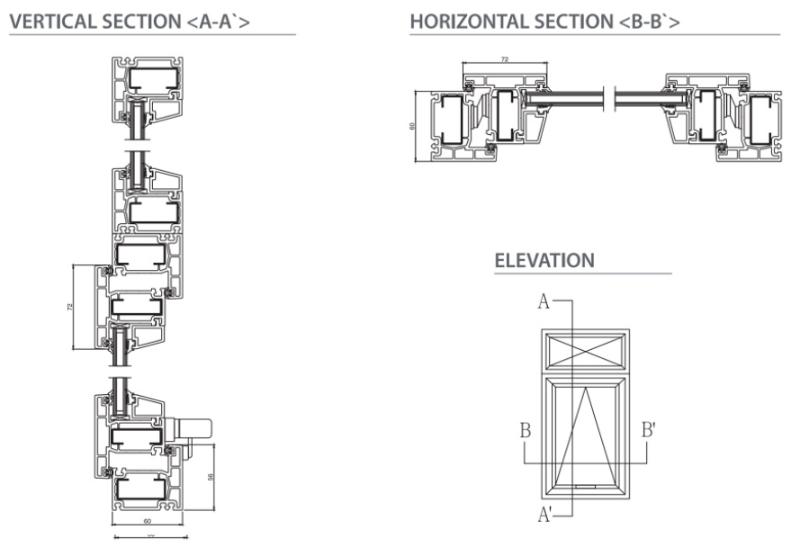

부품 디테일을 다룬 또 다른 단면도입니다. 섀시와 프레임 사이의 걸림 치수를 증대시킨 이중 실링 구조가 적용되어 외부 공기 유입을 줄이는 밀폐성을 높였습니다.

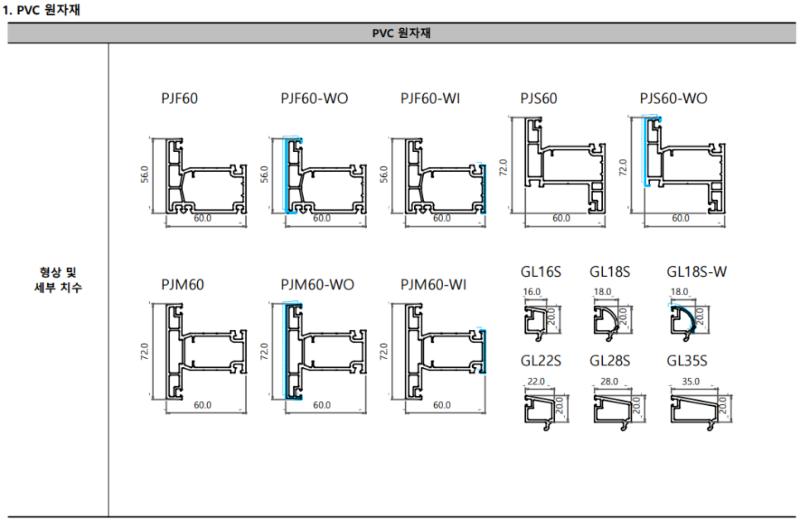

PVC 원자재의 다양한 형태와 크기가 표시된 문서입니다. PJF60 모델은 바(bar) 폭이 60mm로 설계되었으며, 유리는 5mm에서 최대 26mm 두께까지 사용할 수 있어 단열이나 차음 판넬을 현장 상황에 맞춰 선택해 적용할 수 있습니다.

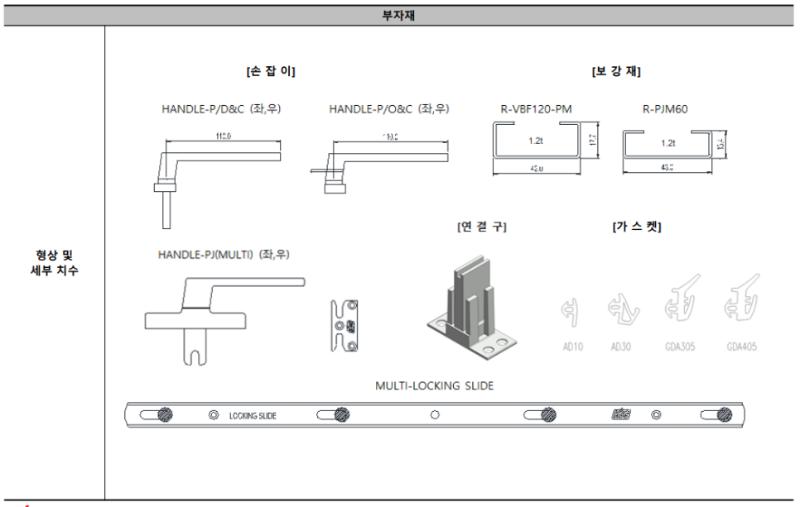

자재와 설비의 상세 디테일이 명시된 도면입니다. 프로젝트 창은 사용 목적에 따라 옆으로 여는 캐시먼트(Casement), 밖으로 미는 푸시 아웃(Push Out), 안으로 당기는 풀 인(Pull In) 세 가지 형태로 구분하여 시공할 수 있습니다.

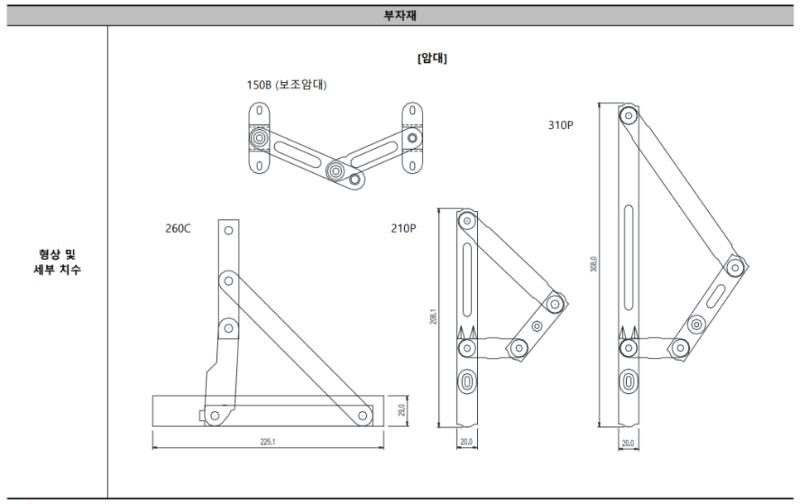

구조도와 부품 디테일을 통해 암대의 역할을 확인할 수 있습니다. 암대는 창짝을 지지함과 동시에 개폐 각도를 결정하는 핵심 부품이며, 보통 35도 정도로 열리도록 설정하여 안전한 환기가 가능하게 합니다.

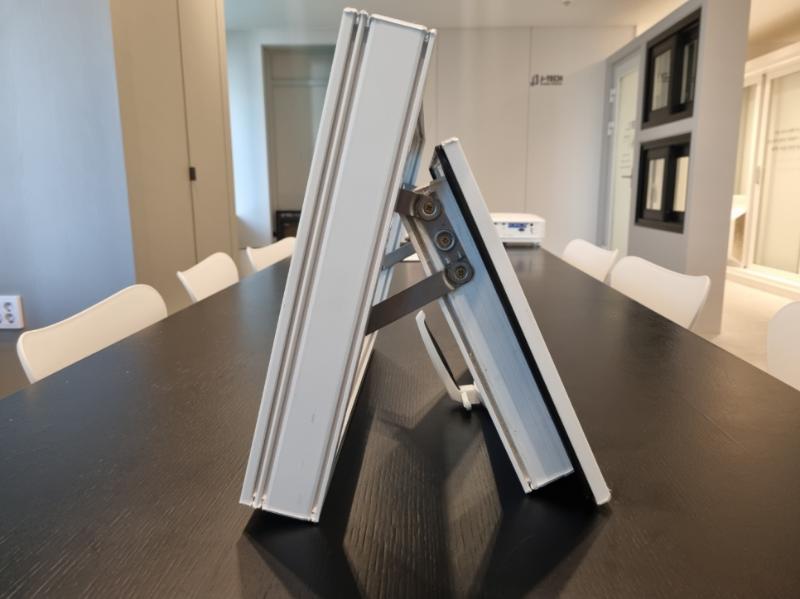

실내 공간에 설치된 프레임의 모습입니다. 화이트 톤의 프레임이 주변 가구와 어우러져 이질감 없이 마감되었으며, 상가나 주택의 작은 창 영역에서 정돈된 인상을 줍니다.
프로젝트 창을 계획한다면 먼저 설치할 공간의 정확한 폭과 높이를 측정하고, 밖으로 밀지 안으로 당길지 개폐 방향을 결정해야 합니다. 특히 암대의 종류에 따라 열리는 각도가 달라지므로, 외부 장애물 유무를 미리 확인해 35도 개폐 범위가 확보되는지 체크하는 것이 중요합니다.
단순한 환기창을 넘어 내풍압 성능과 밀폐성까지 고려한 KCC 프로젝트 창 PJF60의 기술적 사양을 살펴보았습니다. PVC 프로파일과 철재 보강재의 결합으로 기본기를 갖춘 마감입니다.
화장실이나 다용도실에 60mm 폭의 KCC 프로젝트 창 PJF60 설치를 고려하고 있다면, 먼저 개폐 방향과 유리 두께를 결정해 보세요.
