다용도실과 화장실의 작은 창을 채우는 KCC 와이드빌 단창 UBF118 | 창호 시공

KCC 와이드빌 단창 UBF118은 주택이나 아파트의 보조 공간에 적합한 제품이에요. 안녕하세요. 주로 다용도실이나 화장실처럼 크기가 크지 않은 창을 설치해야 하는 환경에서 선택되는 기본형 단창 모델입니다.

창호의 종류가 다양해질수록 어떤 사양을 골라야 할지 판단이 잘 안 서죠. 기술 도면과 단면 구조를 통해 UBF118 모델이 가진 구체적인 수치와 설계를 짚어볼게요.

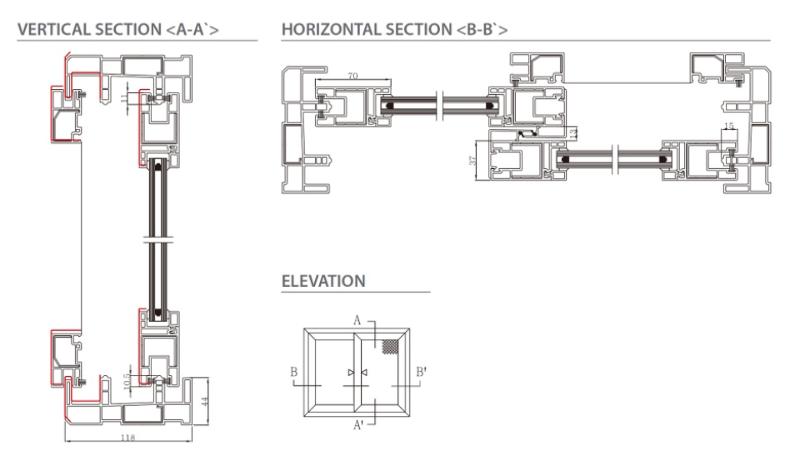

창호의 연결 구조를 보여주는 세부 도면입니다. 레일의 맞물림과 구조적 연결 지점을 빨간 선으로 표시해 설계의 정밀함을 확인할 수 있어요. 이런 기초 설계가 정확해야 실제 시공 후 창짝이 어긋나지 않습니다.

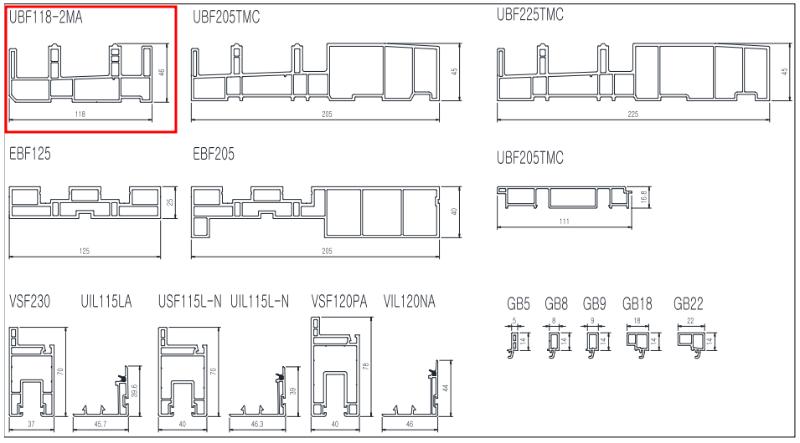

부품의 형태와 크기가 명시된 기술 도면이에요. UBF118-2MA 모델의 경우 118mm의 길이와 46mm의 높이 등 구체적인 규격이 정해져 있습니다. 정해진 수치대로 가공되어야 프레임과 유리 패널이 빈틈없이 맞물리게 됩니다.

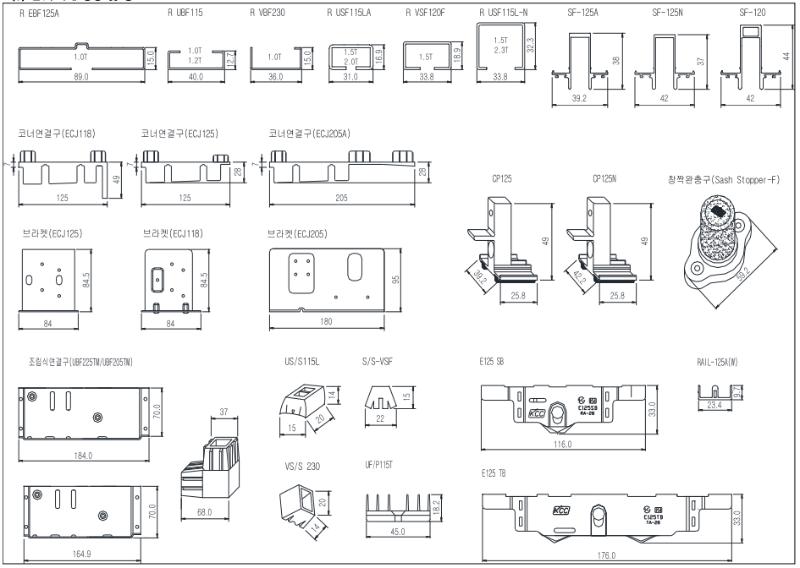

다양한 자재와 설비의 규격 정보가 담긴 그림입니다. 창호 하나가 완성되기 위해서는 원자재뿐만 아니라 기능적인 요소를 더하는 부자재의 조합이 중요해요. 각 부품의 규격이 일치해야 조립 단계에서 오차가 발생하지 않습니다.

사진 속 자재 1개 보기

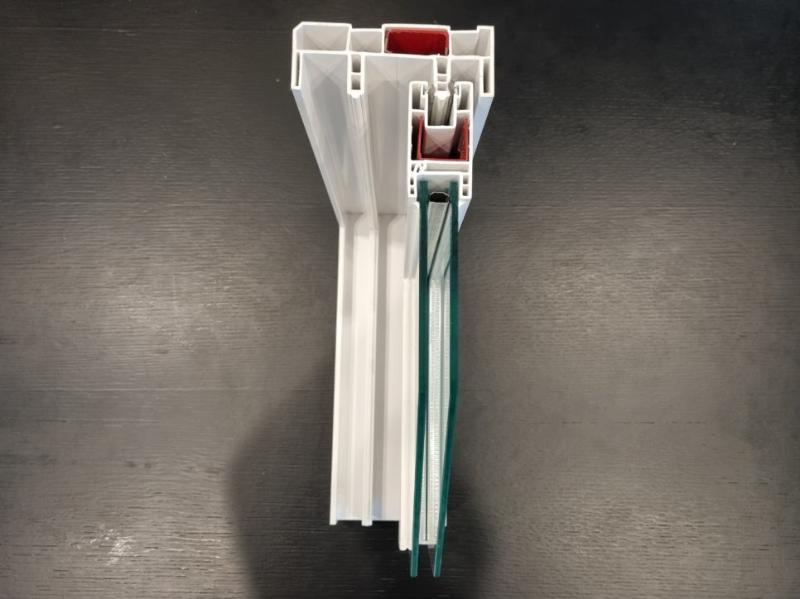

프레임과 유리 패널이 결합되는 구조적 디테일이 보입니다. 22T 로이 복층 유리를 적용해 에너지소비효율등급 3등급을 구현한 설계예요. 유리의 두께와 프레임의 밀착도가 열 손실을 줄이는 핵심 요소가 됩니다.

사진 속 자재 1개 보기

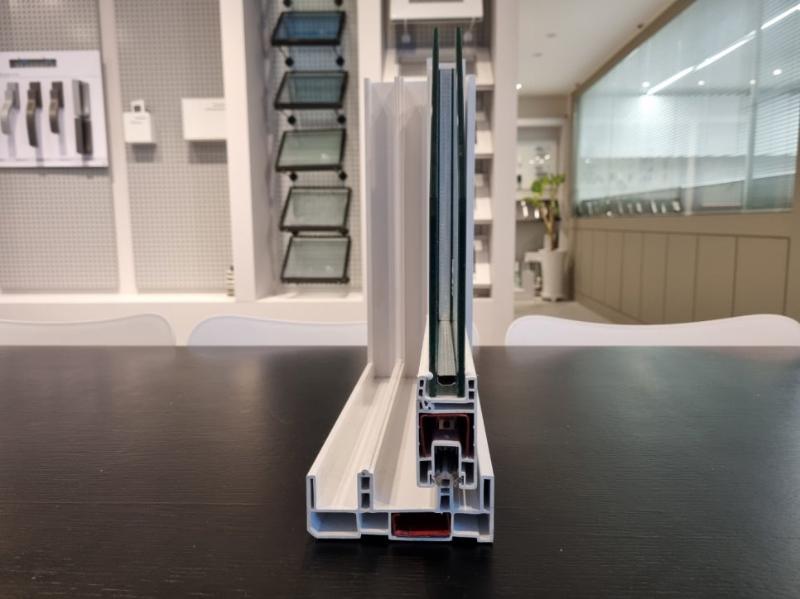

프레임의 단면 구조를 자세히 살펴볼 수 있는 사진입니다. PVC 원자재 내부에 보강재를 삽입한 모습이 확인되는데, 이는 창틀과 창짝이 시간이 지나면서 휘거나 처지는 변형을 방지하기 위한 조치예요.

사진 속 자재 1개 보기

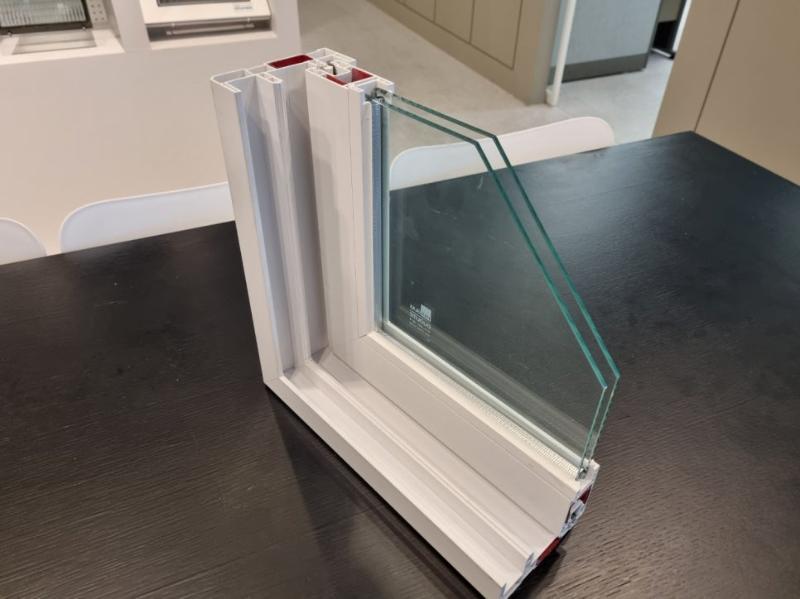

프레임과 유리 패널의 접합부를 보여주는 디테일입니다. 레일 높이를 25mm로 상향 설계하여 외부에서 들이치는 빗물이 내부로 유입되는 것을 막는 수밀 성능을 높였습니다.

사진 속 자재 1개 보기

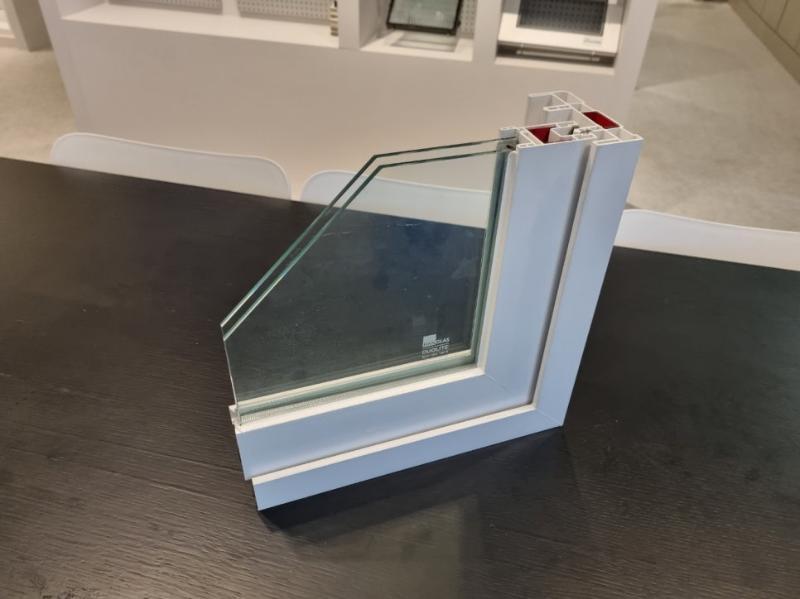

마지막으로 프레임의 마감 상태를 확인할 수 있는 사진이에요. 내측에는 10mm 너비의 물막이턱을 설계해 결로 등으로 인해 발생할 수 있는 수분을 효율적으로 관리하도록 했습니다.

창호 교체를 준비한다면 설치할 공간의 정확한 치수와 함께 에너지소비효율등급을 먼저 확인해야 합니다. 특히 UBF118처럼 보강재가 삽입된 모델인지, 레일 높이가 수밀 성능을 충족하는 25mm인지 체크하는 것이 중요해요.

원자재 가공부터 보강재 삽입까지의 과정을 통해 기본에 충실한 단창의 구조를 살펴보았습니다. KCC 와이드빌 단창 UBF118은 22T 로이 복층 유리를 통해 효율을 잡으면서도 실용적인 마감을 보여줍니다.

화장실이나 다용도실에 맞는 창호를 찾고 있다면 KCC 와이드빌 단창 UBF118의 상세 규격을 확인해 보세요.
