안방의 정숙함을 결정하는 KCC 와이드빌 VBF230 이중창의 디테일 | 주거형태/내창

KCC창호 와이드빌 이중창 VBF230은 주로 휴식을 취하거나 잠을 청하는 안방과 같은 내창 공간에 적용되는 제품이에요. 안녕하세요. 이 제품은 에너지소비효율등급 1등급을 획득한 22T 로이복층 유리를 적용해 외부 환경으로부터 실내를 보호하는 구조를 갖췄습니다.

창호를 선택할 때 어떤 수치와 부품이 실제 성능을 만드는지 판단하기 어려울 때가 있죠. 도면 속의 치수부터 실제 설치된 모습까지, VBF230 모델이 가진 기술적 특징을 따라가 볼게요.

먼저 PVC 원자재의 형상을 정의한 기술 도면부터 살펴볼게요. 창틀과 창짝의 기본 뼈대가 되는 프로파일의 세부 치수가 정밀하게 설계되어 있습니다. 이 단계의 정확한 수치가 전체적인 창호의 정렬을 결정합니다.

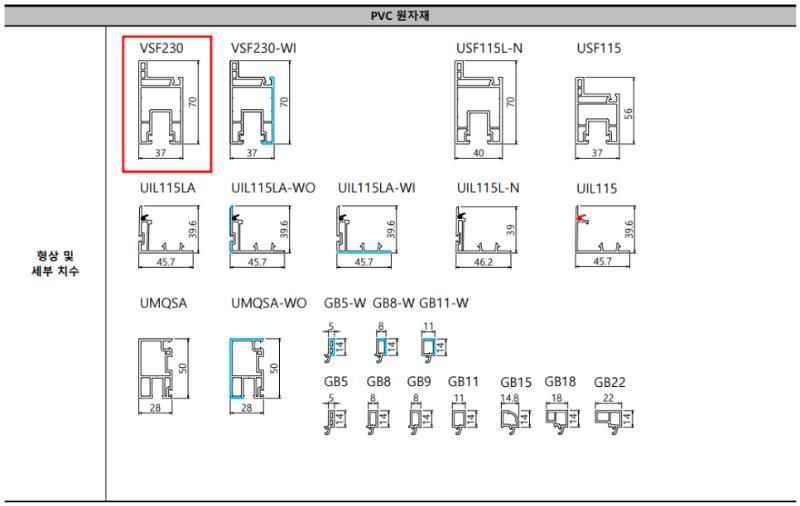

다양한 모델과 규격의 원자재 도면들이 나열되어 있어요. 현장의 골조 상태나 확장 여부에 따라 적합한 규격을 선택해야 하기에 이러한 데이터 시트가 중요합니다. 각 모델마다 프레임의 두께와 홈의 깊이가 다르게 설계되어 있습니다.

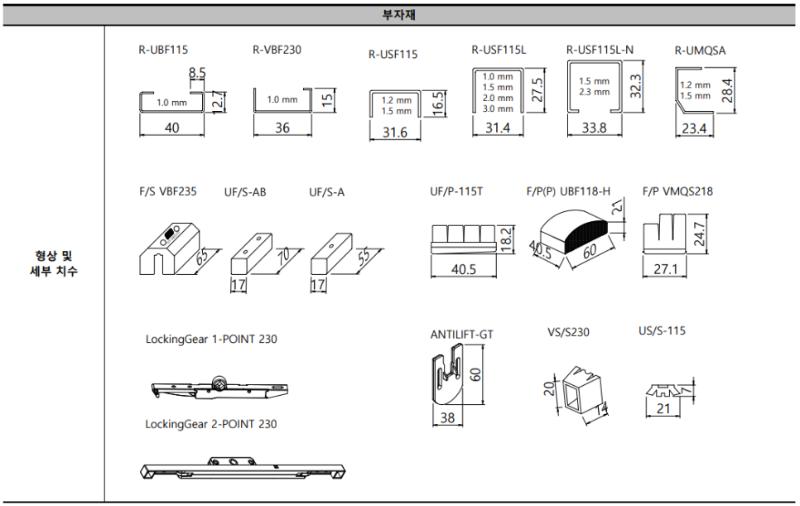

부품 하나하나의 크기와 형태가 표기된 상세 도면입니다. 창호의 기본 프레임을 가공한 뒤에 어떤 부속이 결합되느냐에 따라 최종적인 마감 퀄리티가 달라집니다. 설계 단계부터 부품 간의 간섭을 계산해 둔 모습이에요.

그런데 프레임만으로는 창호의 제 기능을 다 할 수 없습니다. 기밀성과 수밀성 같은 핵심 성능은 정교하게 조립된 부자재에서 완성되기 때문입니다.

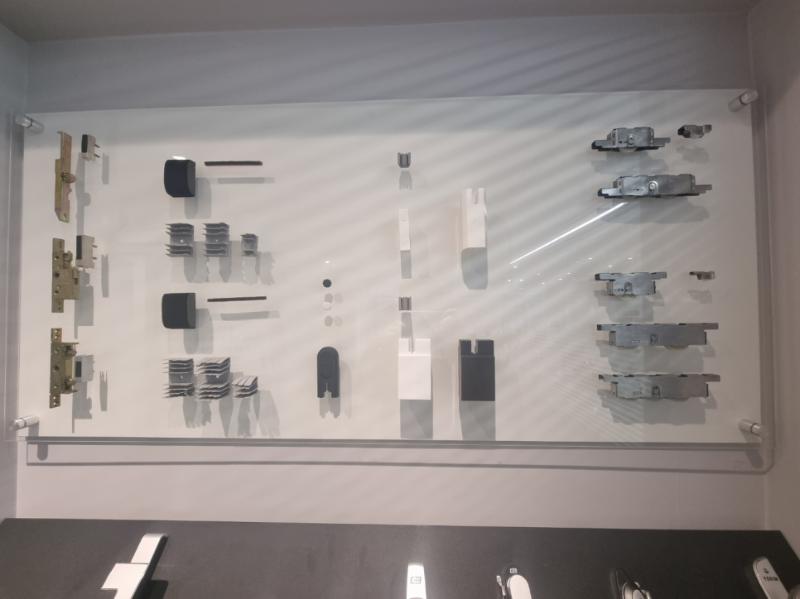

창호의 기능을 완성하는 다양한 금속 부품들이 정렬되어 있습니다. 특히 VBF230 모델은 자동핸들 적용이 가능해 사용자의 편의성을 고려한 설계를 보여줍니다. 작은 부속들의 맞물림이 소음과 바람을 잡는 핵심이 됩니다.

사진 속 자재 1개 보기

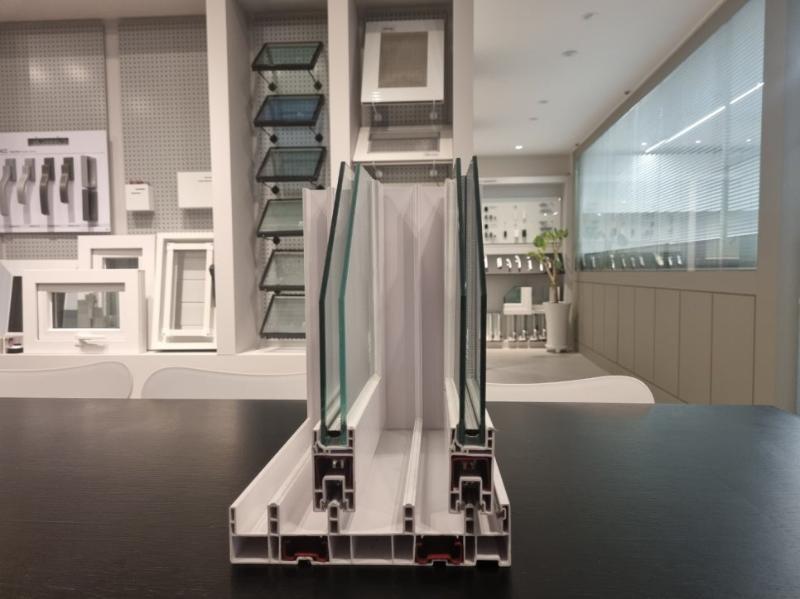

프레임과 유리 패널이 결합되는 구조를 근접하게 촬영한 모습이에요. 22T 로이복층 유리가 프레임 사이에 안정적으로 안착되어 있습니다. 유리의 두께와 프레임의 결합 강도가 단열 성능의 기초가 됩니다.

사진 속 자재 1개 보기

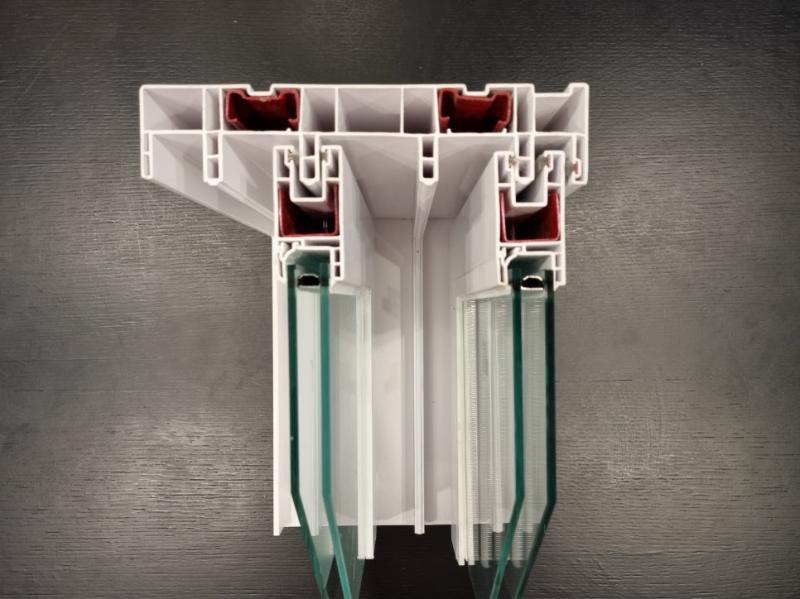

프레임 내부 구조를 보면 PVC 원자재 안에 보강재가 삽입된 것을 확인할 수 있습니다. 보강재가 없다면 시간이 흐르면서 창틀이나 창짝에 기형적인 변형이나 처짐 현상이 발생할 수 있습니다. 내부의 뼈대가 중심을 잡아주는 구조입니다.

사진 속 자재 1개 보기

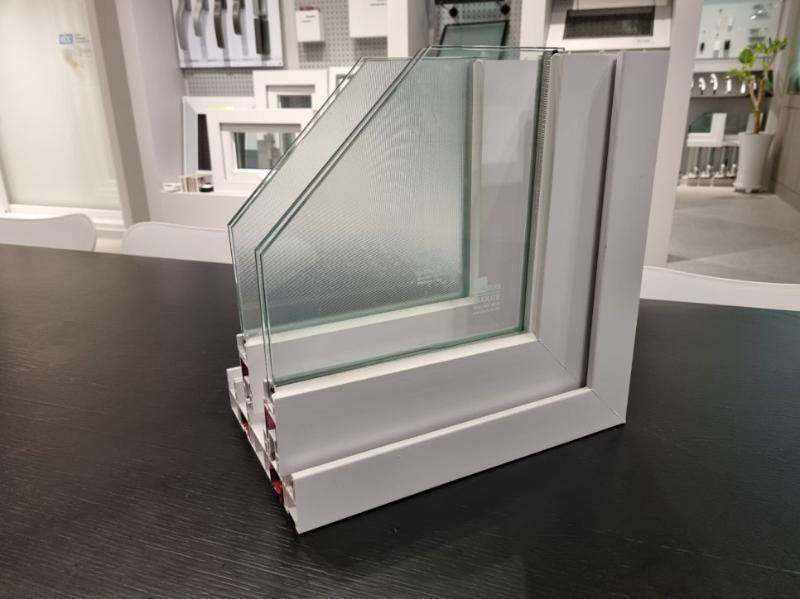

유리 패널과 프레임의 접합부를 다시 한번 세밀하게 보여주는 사진입니다. VBF230은 레일 높이를 25mm로 상향 설계하여 수밀 성능을 높였습니다. 비가 올 때 물이 내부로 유입되는 것을 방지하는 기술적 장치입니다.

사진 속 자재 1개 보기

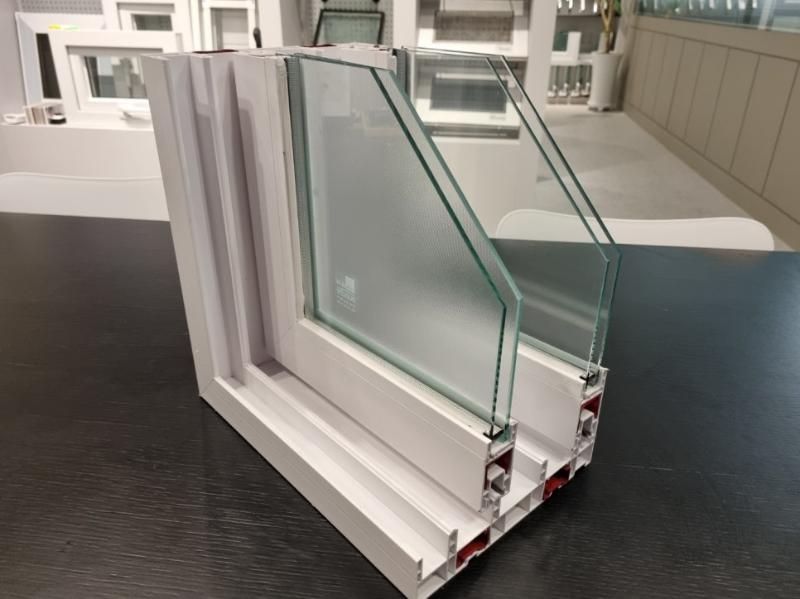

프레임의 단면과 유리 패널의 고정 상태를 확인할 수 있습니다. 내측에는 10mm의 넓은 물막이턱이 설계되어 있어 외부 습기가 내부로 스며드는 경로를 차단합니다. 보이지 않는 턱 하나의 차이가 마감의 완성도를 가릅니다.

이제 이러한 기술적 요소들이 실제 공간에 어떻게 구현되는지 확인해 볼 차례입니다.

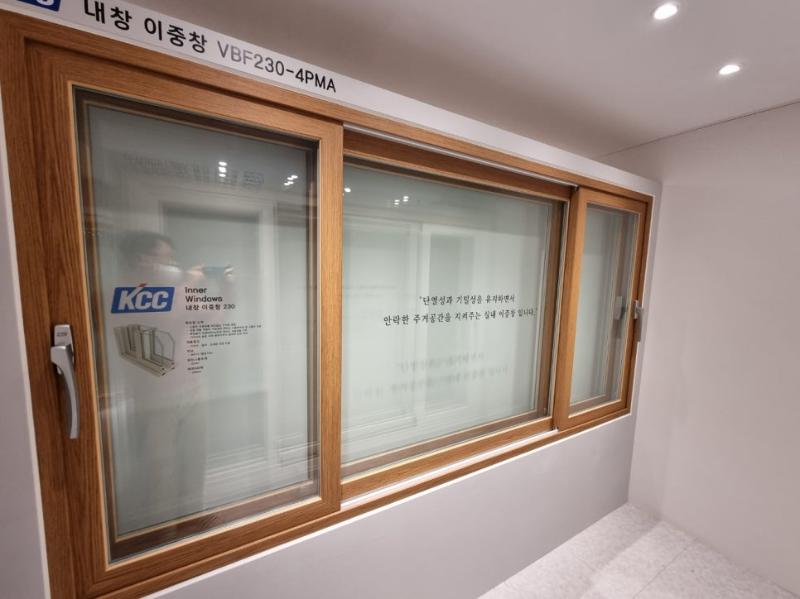

실내 벽면에 설치된 내창 이중창의 모습입니다. 목재 질감의 프레임이 흰색 벽면과 대비를 이루며 설치되었고, 바닥 타일과 맞물려 정돈된 인상을 줍니다. 실제 시공 시에는 외측면에 ASA 수지를 사용해 다양한 컬러를 적용할 수 있습니다.

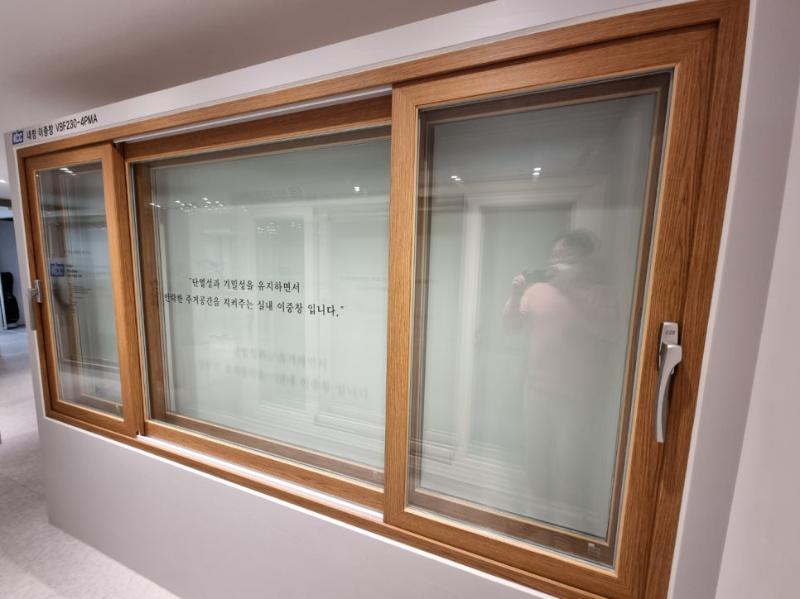

전시장에 세팅된 목재 프레임의 창호 세트입니다. 안방창으로 가장 많이 쓰이는 와이드빌 이중창의 실제 구동 모습과 프레임의 질감을 직접 확인할 수 있습니다. 외기에 직접 접하는 환경에서도 충분히 활용 가능한 사양입니다.

이중창 시공을 계획한다면 에너지소비효율등급 1등급 여부와 22T 로이복층 유리 적용 여부를 먼저 확인하시길 권합니다. 특히 레일 높이 25mm와 10mm 물막이턱 같은 세부 수치는 수밀 성능과 직결되므로 도면 단계에서 체크하는 것이 좋습니다.

PVC 원자재의 보강재 삽입부터 정밀한 부자재 조립까지, VBF230 모델의 기술적 근거들이 모여 하나의 창호가 완성되었습니다. 목재 질감의 프레임과 고성능 유리가 만나 정숙한 휴식 공간의 기반을 만듭니다.

안방의 정숙함을 위해 KCC 와이드빌 VBF230의 22T 로이복층 유리와 25mm 레일 높이를 꼼꼼히 따져보세요.
