발코니 단창의 기밀성을 결정하는 KCC 뉴프라임140의 내부 구조 | 발코니 단창

KCC창호 뉴프라임140은 발코니 전용으로 설계되어 창틀의 폭과 높이, 안쪽 물막이턱을 넓게 잡은 제품이에요. 안녕하세요. 아파트나 빌라, 주택의 발코니 단창으로 주로 쓰이며 24T 로이복층 유리를 적용해 에너지소비효율등급 3등급을 갖춘 사양입니다.

창호 교체를 앞두고 어떤 제품이 우리 집 환경에 맞을지 판단이 잘 안 서죠. 부자재의 구성부터 단면 설계까지 KCC 뉴프라임140이 가진 기술적 디테일을 따라가 볼게요.

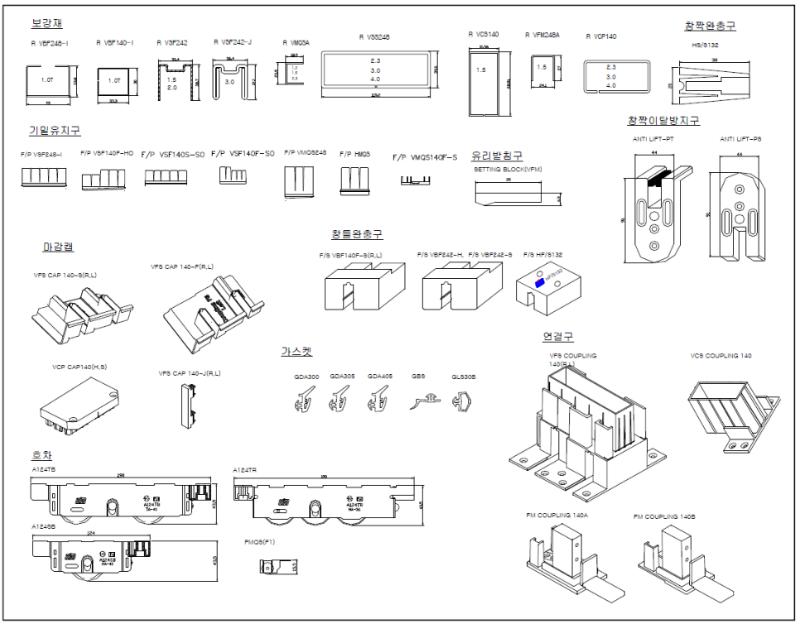

창호가 완성되기 전 단계에서는 이처럼 정밀한 기술 도면이 기준이 됩니다. 부품 하나하나의 규격과 형태가 정확히 맞물려야만 틈새 없는 마감이 가능하기 때문이에요. 설계도상의 수치가 실제 제품으로 구현되는 첫 단추라고 볼 수 있습니다.

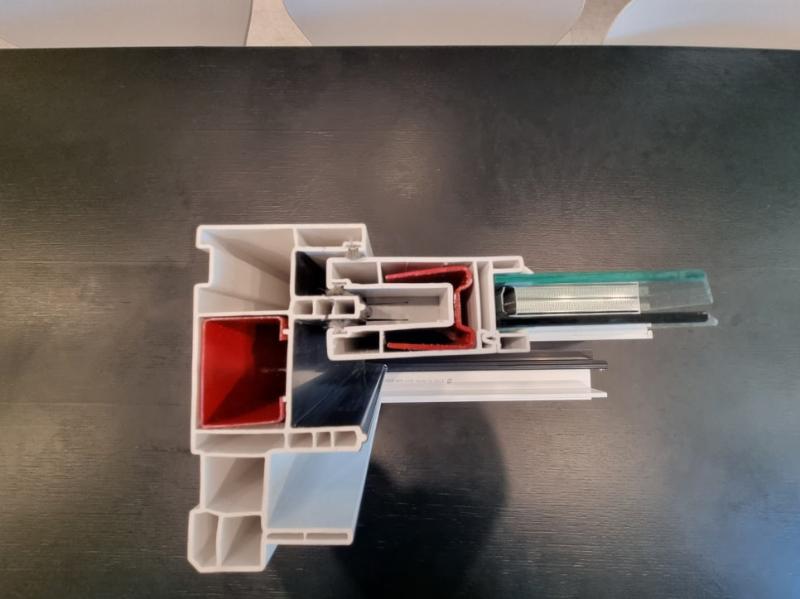

프레임 내부를 보면 적색과 청색 등으로 구분된 복잡한 구조가 드러납니다. 단순한 플라스틱 외관과 달리 내부에는 보강심이 들어있어 창틀과 창짝이 시간이 지나도 뒤틀리거나 변형되지 않도록 중심을 잡아줍니다. 이런 보이지 않는 뼈대가 창호의 전체적인 수명을 결정합니다.

그런데 창호의 성능은 프레임뿐만 아니라 함께 들어가는 작은 부품들의 조합에서도 결정됩니다.

사진 속 자재 1개 보기

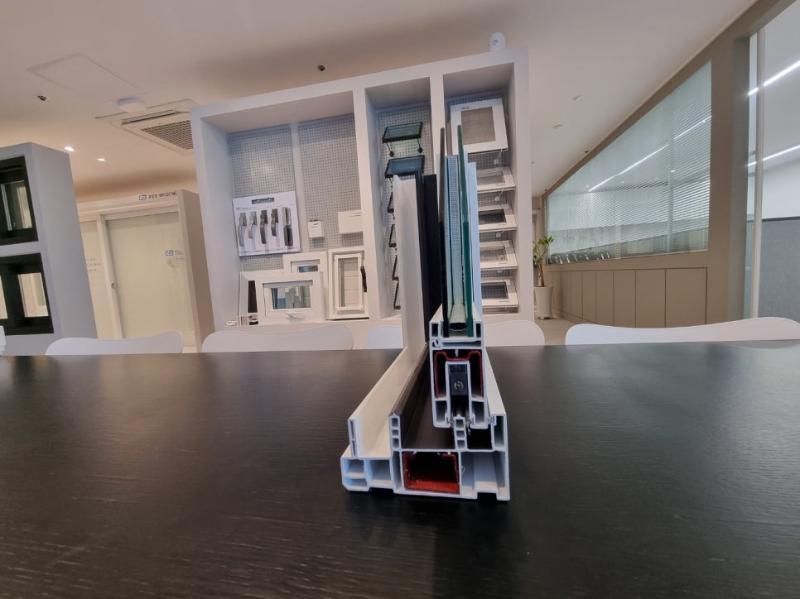

전시장에 마련된 단면 모형을 통해 실제 유리와 알루미늄 프레임이 어떻게 결합되는지 확인할 수 있습니다. 다중 실링 구조를 적용해 외부 소음을 줄이고 기밀성을 높이는 설계가 반영되어 있어요. 직접 단면을 보면 유리가 고정되는 깊이와 밀착 정도를 체감할 수 있습니다.

사진 속 자재 1개 보기

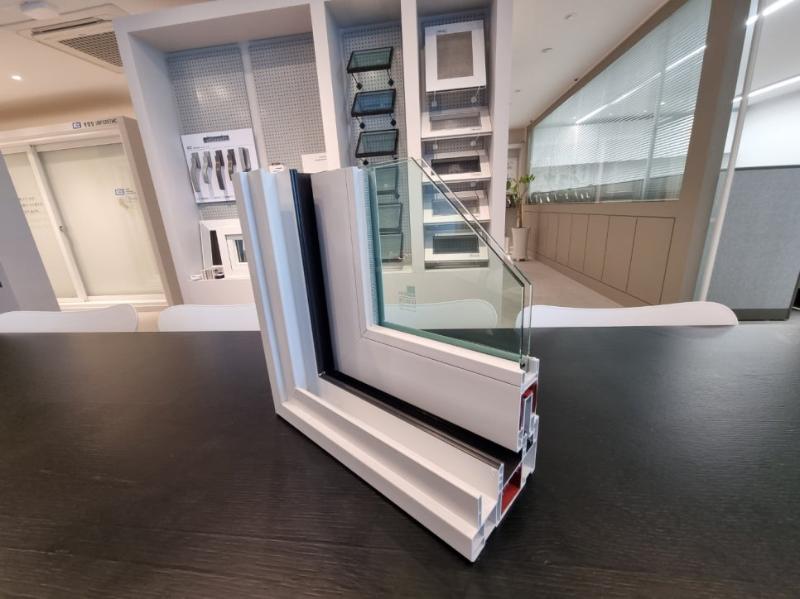

클로즈업한 단면 사진에서는 흰색 프레임과 유리 패널 사이의 메커니즘이 보입니다. 최대 26mm까지 적용 가능한 유리 두께 설정 덕분에 현장 상황에 맞는 단열 성능을 선택할 수 있습니다. 레일 부분에 컬러를 적용해 마감의 완성도를 높인 점도 특징입니다.

마지막으로 전체적인 조립 상태를 다시 한번 짚어볼게요.

사진 속 자재 1개 보기

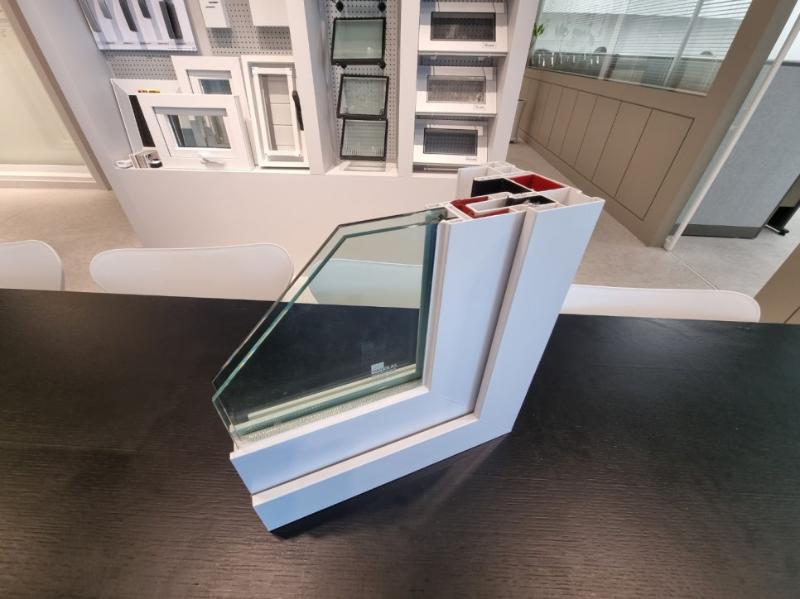

테이블 위에 놓인 단면 구조물과 배경의 전시 제품들을 통해 완성창의 형태를 가늠할 수 있습니다. 기밀성, 단열성, 방음성, 수밀성, 내풍압성이라는 창호의 5대 기능을 수행하기 위해 수십 개의 부자재가 맞춤 설계로 들어갑니다. 단순한 사각형 틀처럼 보이지만 정밀한 공학적 계산이 들어간 결과물입니다.

발코니 단창을 선택할 때는 에너지소비효율등급 3등급 여부와 24T 로이복층 유리 적용 여부를 먼저 확인하는 것이 좋습니다. 특히 보강심이 제대로 들어간 PVC 샤시인지, 물막이턱의 넓이가 충분한지를 따져봐야 나중에 결로나 누수 문제에서 자유로울 수 있습니다.

KCC 뉴프라임140의 정밀한 도면과 보강심 구조, 그리고 다중 실링 설계가 모여 발코니라는 특수한 공간에 맞는 창호가 완성되었습니다. 보이지 않는 내부 부자재까지 꼼꼼하게 설계된 제품의 특성이 그대로 드러납니다.

발코니 단창 교체를 고민 중이라면 KCC 뉴프라임140의 24T 로이복층 유리 사양을 확인해 보세요.
