KCC창호 통합바 공틀일체형 제품은 공동주택의 비확장 거실이나 주방, 방의 싱크창 등에 주로 적용되는 창호입니다. 안녕하세요. 이 제품은 창틀 외측에 기밀턱을 설계해 기존 방충망 레일을 대체하고 모헤어 2중 기밀 구조를 갖춘 것이 특징입니다.

창호의 규격과 단열 성능을 정하는 기준은 생각보다 매우 세밀합니다. 어떤 수치를 적용하느냐에 따라 실제 체감하는 기밀도가 달라지기에 설계 단계부터 정밀한 검토가 필요하죠. 제작 공정의 핵심이 되는 기술 도면부터 살펴볼게요.

PVC 원자재의 형상과 세부 치수가 기록된 도면입니다. 창짝에 3격실(chamber) 구조를 적용하고 상하부에 고기밀형 기밀유지구를 배치해 단열 성능을 높였습니다. 이러한 설계는 외부 공기의 유입을 줄이는 기초가 됩니다.

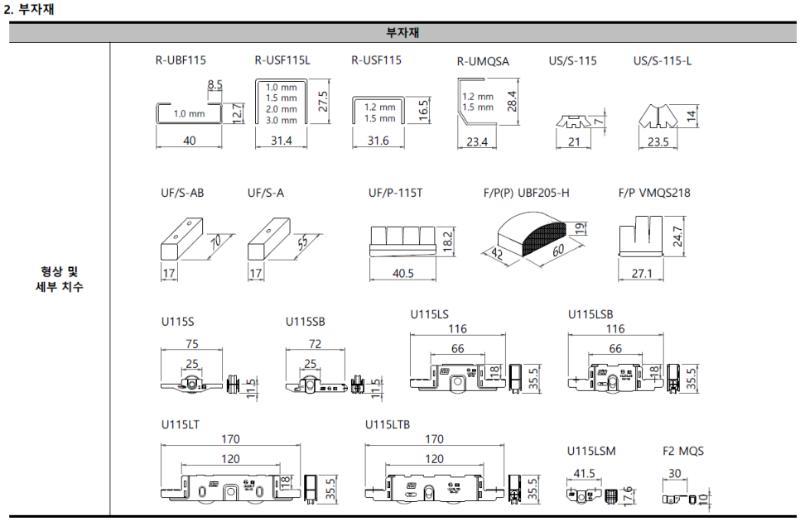

자재의 구체적인 형상을 표시한 또 다른 도면을 통해 정밀한 치수 계획을 확인합니다. 벽체 단열재 두께가 상승함에 따라 최대 145mm 폭까지 대응할 수 있도록 시공성을 고려했습니다. 공틀형과 슬라이딩 레일을 일체형으로 구성해 가공 효율을 높인 지점입니다.

그런데 도면상의 수치가 실제 제품으로 구현되려면 정교한 제작 환경이 뒷받침되어야 합니다. 설계도와 실제 결과물 사이에 오차가 생기면 창호의 밀폐력이 떨어질 수 있기 때문입니다.

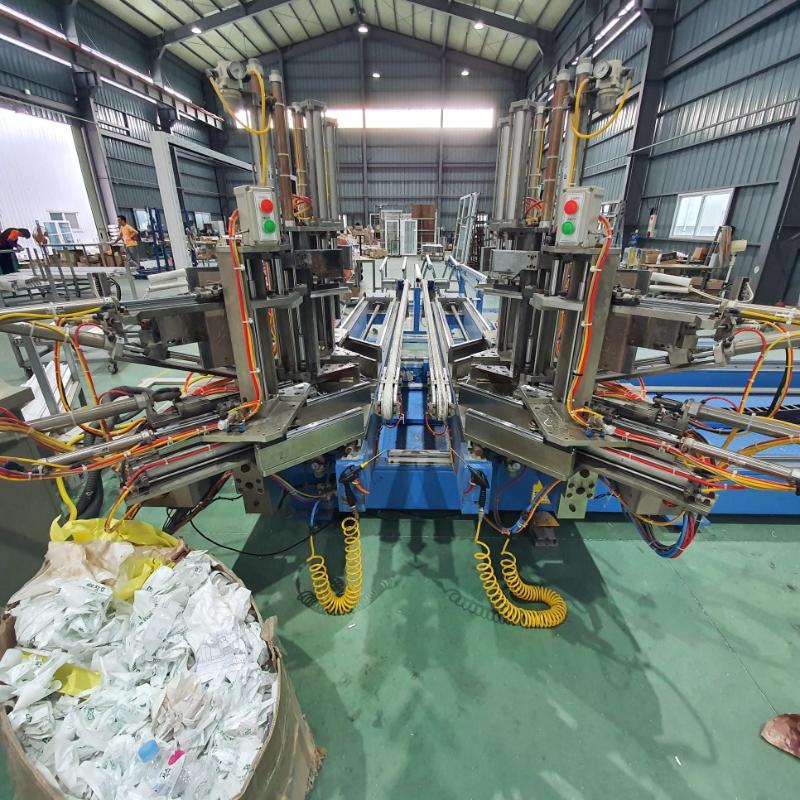

직영 공장 내부의 제조 설비와 작업 공간입니다. KCC에서 공급받은 원자재를 바탕으로 1mm의 오차도 허용하지 않도록 절단하고 조립하는 과정이 이곳에서 이루어집니다. 바닥에 쌓인 포장재와 설비들이 체계적인 공정을 보여줍니다.

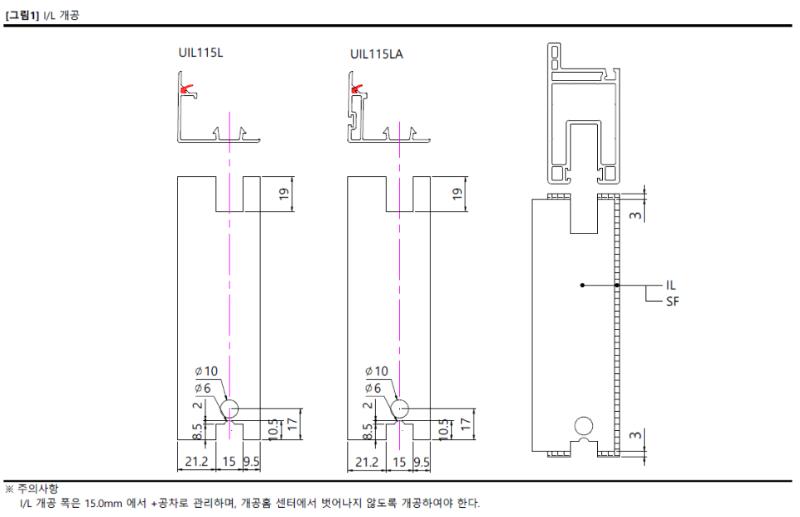

I/L 개공 관련 자재 디테일과 측정값이 표시된 구조도입니다. 창호의 형태에 따라 각기 다른 제작 사양이 존재하며, 이를 정확히 준수해야만 현장에서 빈틈없이 들어맞는 완성창이 됩니다. 수치 하나하나가 마감의 완성도를 결정합니다.

마지막으로 부속 자재들이 어떻게 결합되는지 세부적인 고정 방식을 확인하는 단계가 남았습니다. 작은 나사 하나, 스크류의 위치 하나가 창호의 뒤틀림을 방지하는 핵심 요소가 됩니다.

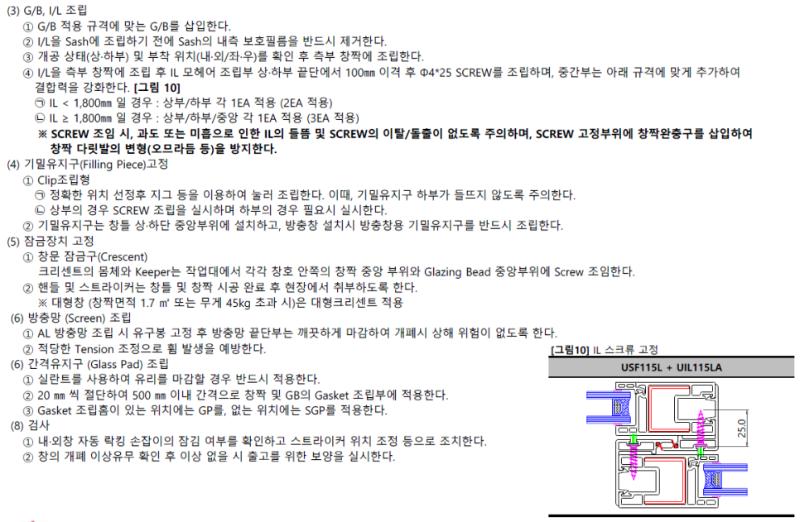

IL 스크류 고정 도면과 자재 설비의 디테일 설명문입니다. KCC 본사에서 지정한 가공 주의사항을 엄격히 참고하여 조립과 용접 과정을 거칩니다. 이렇게 복잡한 단계를 거쳐야만 비로소 하나의 완성창이 탄생합니다.

공동주택 비확장부의 창호를 계획한다면 벽체 단열재 두께와 창틀 폭(최대 145mm)의 상관관계를 먼저 확인해야 합니다. 특히 UBF225TM 모델처럼 기밀턱 설계가 반영된 제품인지, 3격실 구조가 적용되었는지에 따라 단열 기준 만족 여부가 달라집니다.

도면 설계부터 직영 공장의 정밀 절단, 그리고 베테랑 팀의 시공까지 이어지는 일련의 과정이 담긴 사례였습니다. KCC창호의 기술적 사양이 실제 제품으로 구현되는 흐름을 확인할 수 있었습니다.

비확장부 분합창을 고민 중이라면 KCC UBF225TM의 3격실 구조와 기밀턱 설계를 꼼꼼히 살펴보세요.
