천장 속 환기 덕트관 간섭을 자바라 연결로 해결 | 고양시 신원마을 5단지 우림필유

안녕하세요. 오늘 정리한 현장은 고양시 덕양구 신원마을 5단지 우림필유 아파트의 시스템에어컨 설치 사례예요. 입주 전 인테리어 공정이 진행 중인 곳으로, 총 5대의 실내기를 설치하는 작업 범위였습니다.

천장 속에 무엇이 숨어있느냐에 따라 설치 난이도가 크게 달라지곤 하죠. 보이지 않는 배관 경로를 어떻게 확보하느냐가 관건인 경우가 많습니다. 어떤 변수가 있었고 어떻게 경로를 찾아냈는지 순서대로 짚어볼게요.

천장에 뚫린 구멍 사이로 백색 배관이 노출되어 있고 붉은색 벽면이 보입니다. 본격적인 기기 거치에 앞서 배관이 지나갈 길을 만드는 선배관 작업이 우선되어야 해요. 이 과정에서 천장 내부의 실제 구조를 정확히 파악하는 것이 중요합니다.

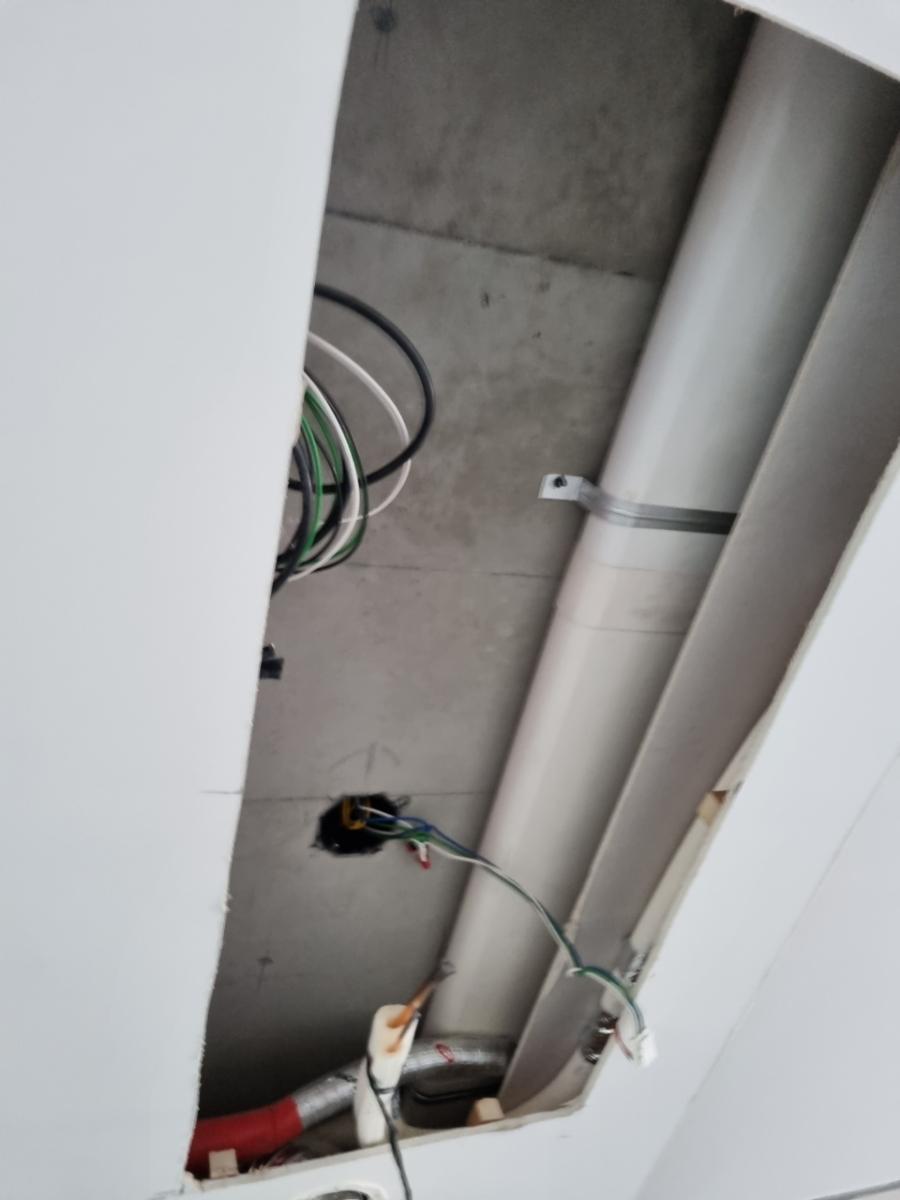

콘크리트 벽면에 여러 색상의 전선과 금속 파이프가 복잡하게 얽혀 있는 모습이에요. 전기선과 설비 배관이 겹치는 지점은 간섭이 생기기 쉬워 세밀한 경로 설정이 필요합니다. 배관이 꺾이는 각도를 완만하게 잡아야 나중에 냉매 흐름에 문제가 생기지 않습니다.

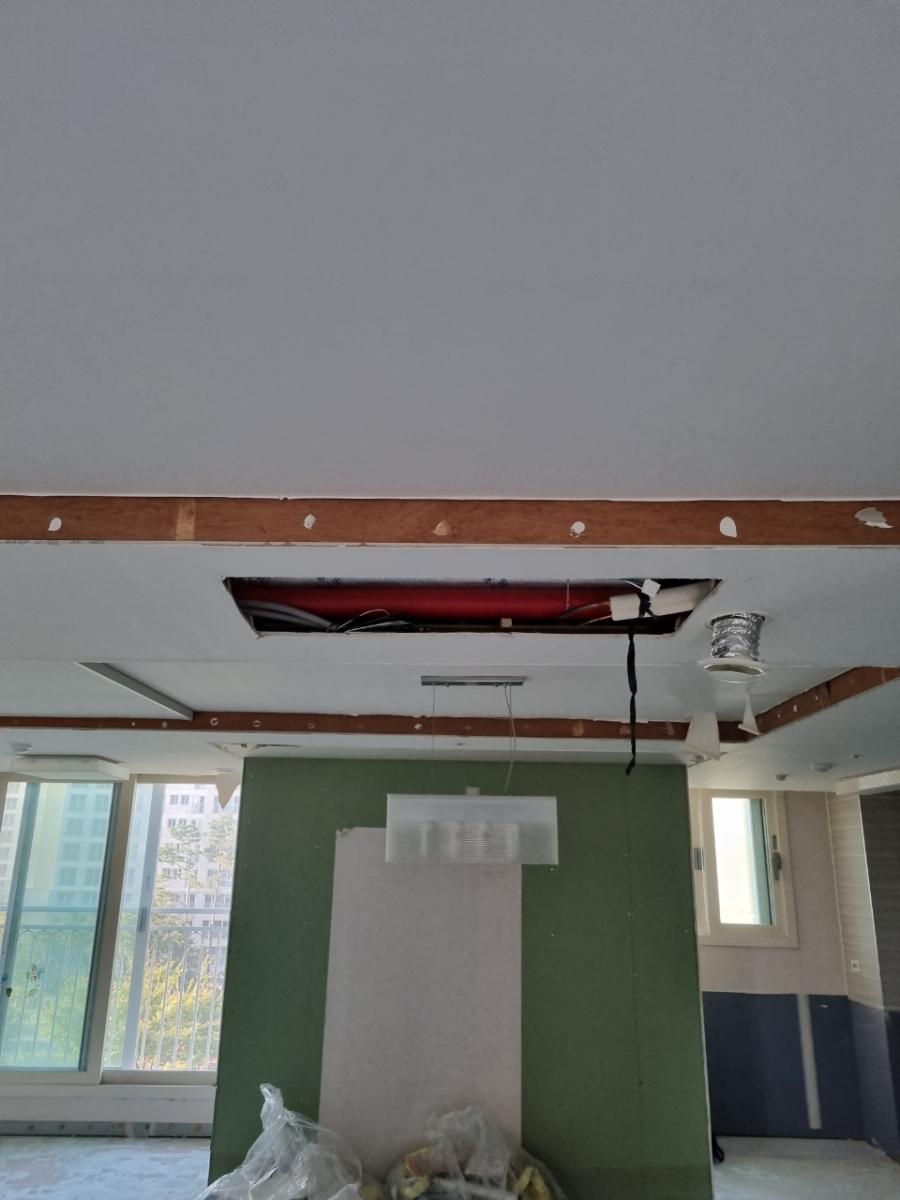

보라색 보드가 설치된 천장 내부의 빈 공간이 드러나 있습니다. 다행히 이곳은 별도의 단내림 작업 없이도 실내기를 거치할 수 있을 만큼의 천장 공간이 확보된 상태였어요. 하지만 공간이 있다고 해서 무조건 설치가 쉬운 것은 아닙니다.

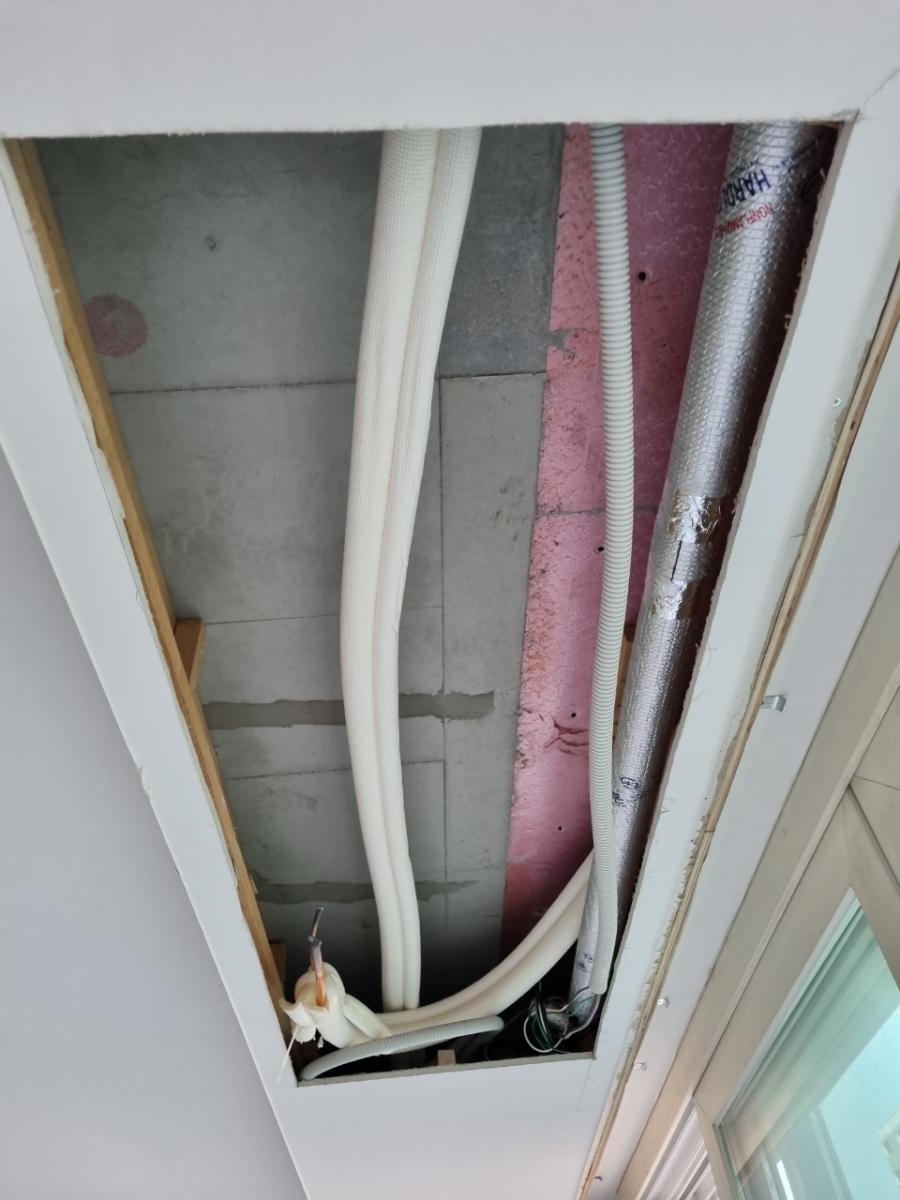

콘크리트 벽과 핑크색 단열재 사이에 흰색 배관과 은색 보온재가 배치되었습니다. 보온재를 꼼꼼하게 감싸야 결로 현상을 방지할 수 있습니다. 보이지 않는 곳이라도 보온재의 밀착 상태를 확인하며 작업을 이어갔습니다.

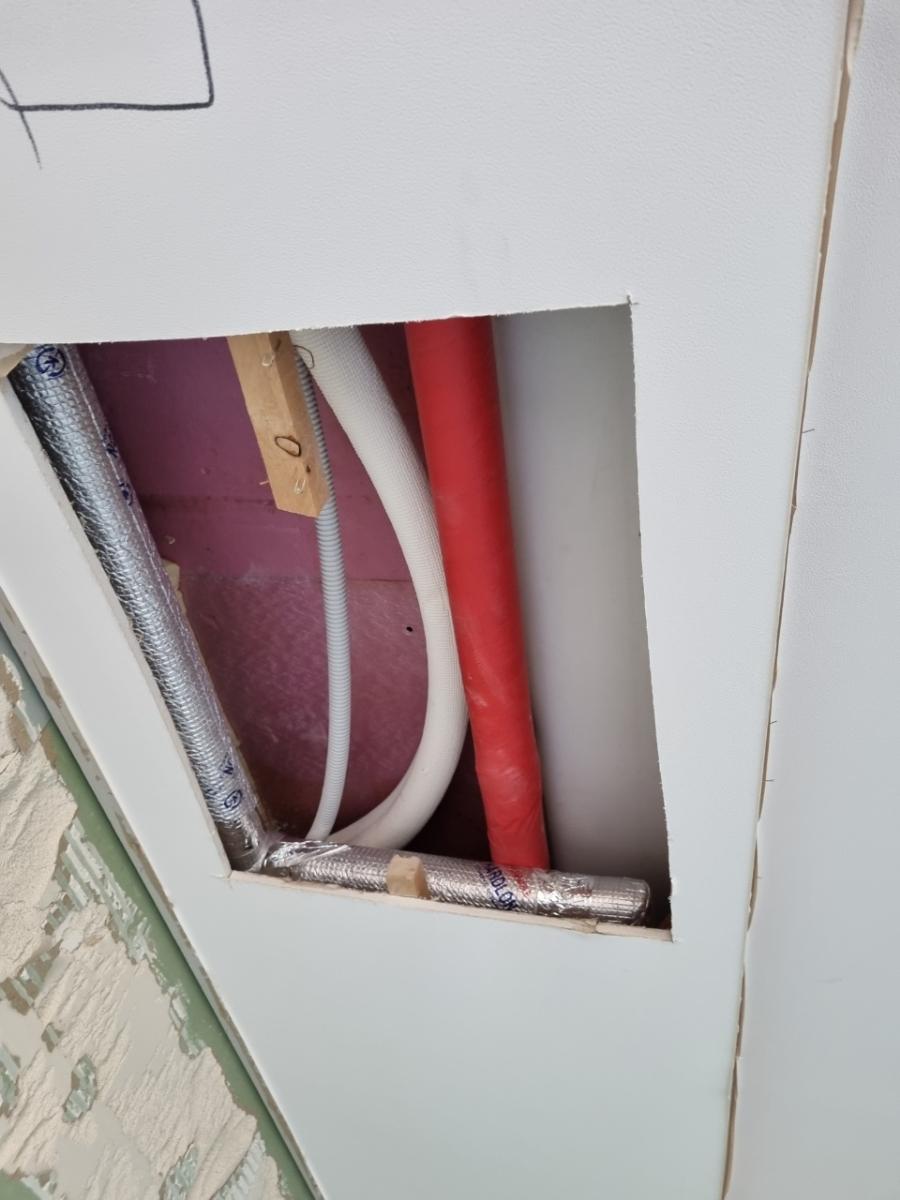

흰색 벽체 구멍 내부로 은색 보온재와 흰색, 적색 배관이 통과하고 있습니다. 배관이 벽체를 통과할 때 마찰로 인해 손상되지 않도록 주의하며 진입시켜야 해요. 연결 부위 하나하나가 기기의 성능과 직결되는 지점입니다.

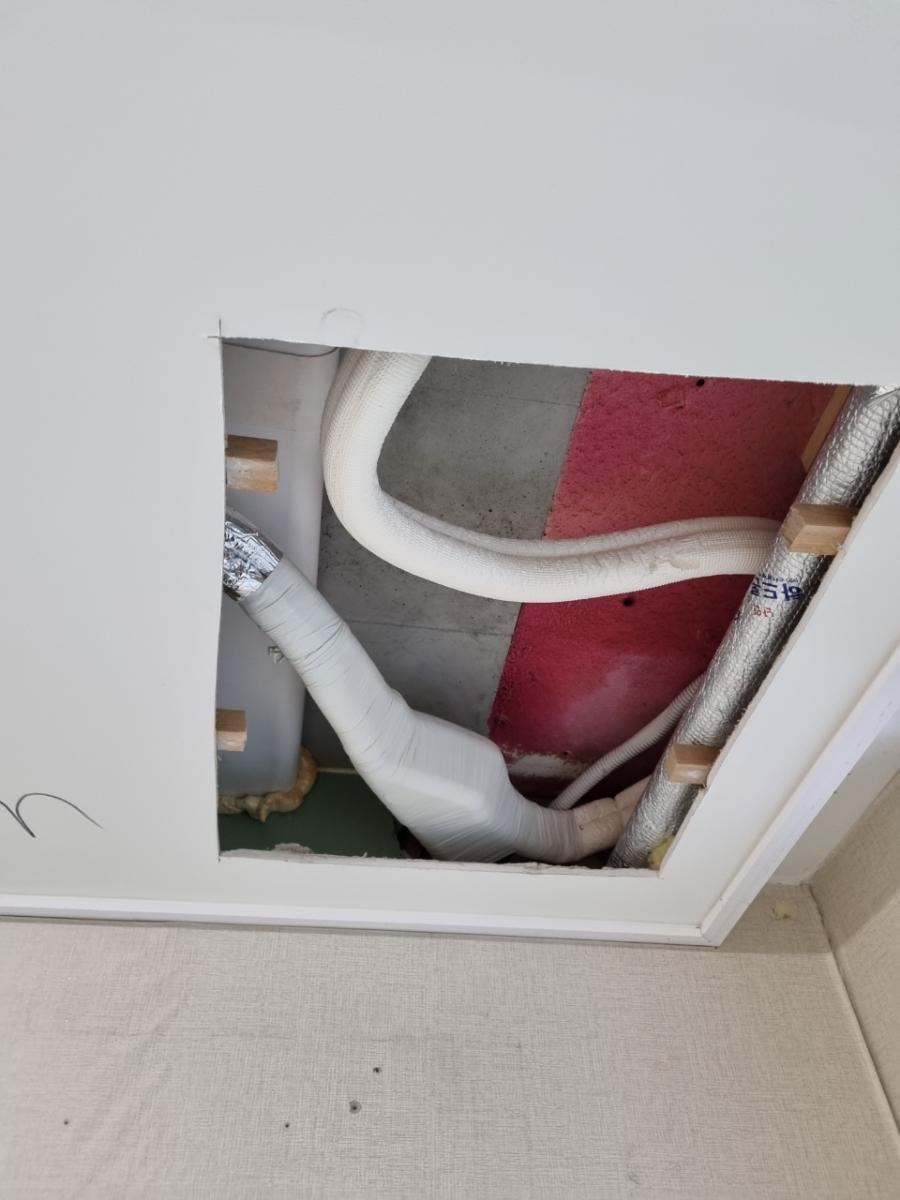

흰색 배관과 은색 보온재가 벽체 구멍을 통해 정돈되어 나오는 모습입니다. 선배관 작업이 어느 정도 마무리되면 실내기가 들어갈 정확한 위치를 다시 한번 점검합니다. 이때 예상치 못한 장애물이 발견되기도 하죠.

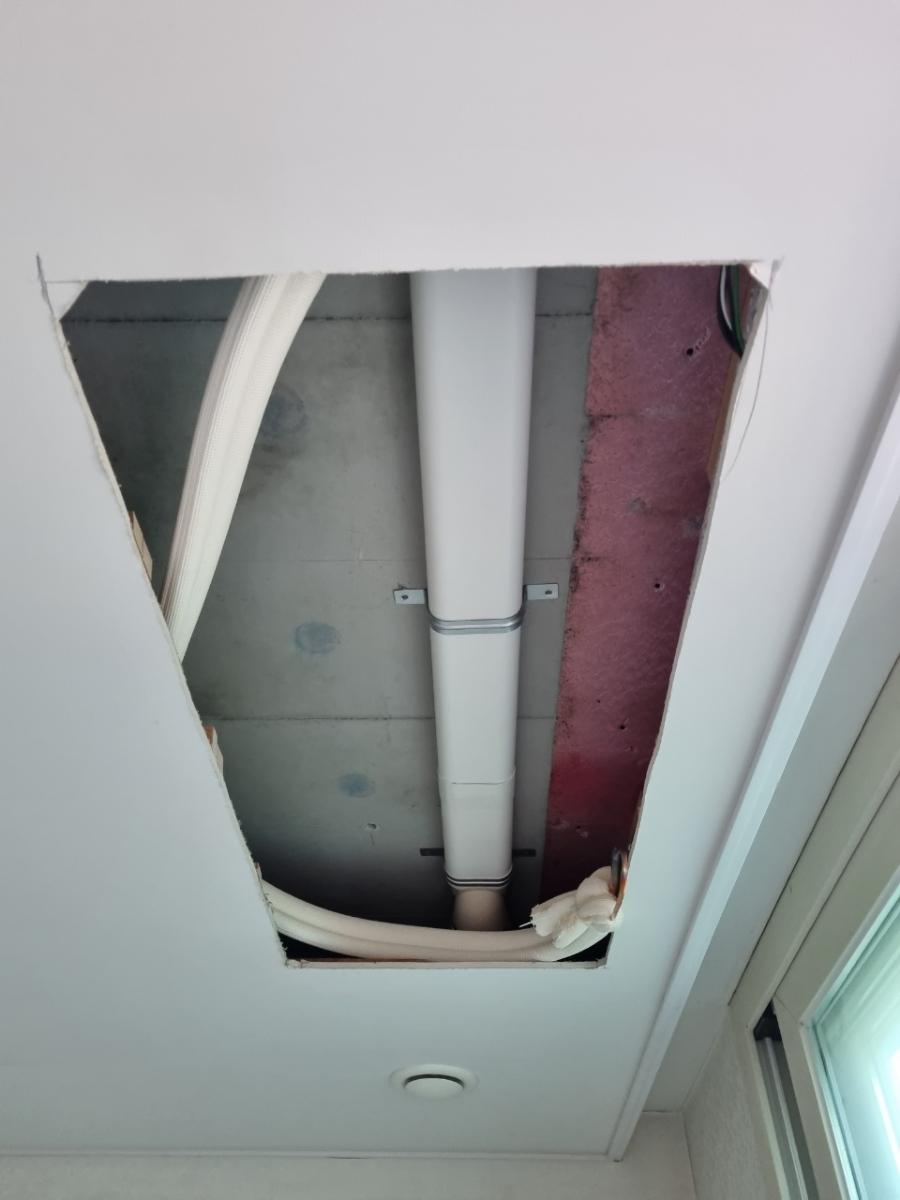

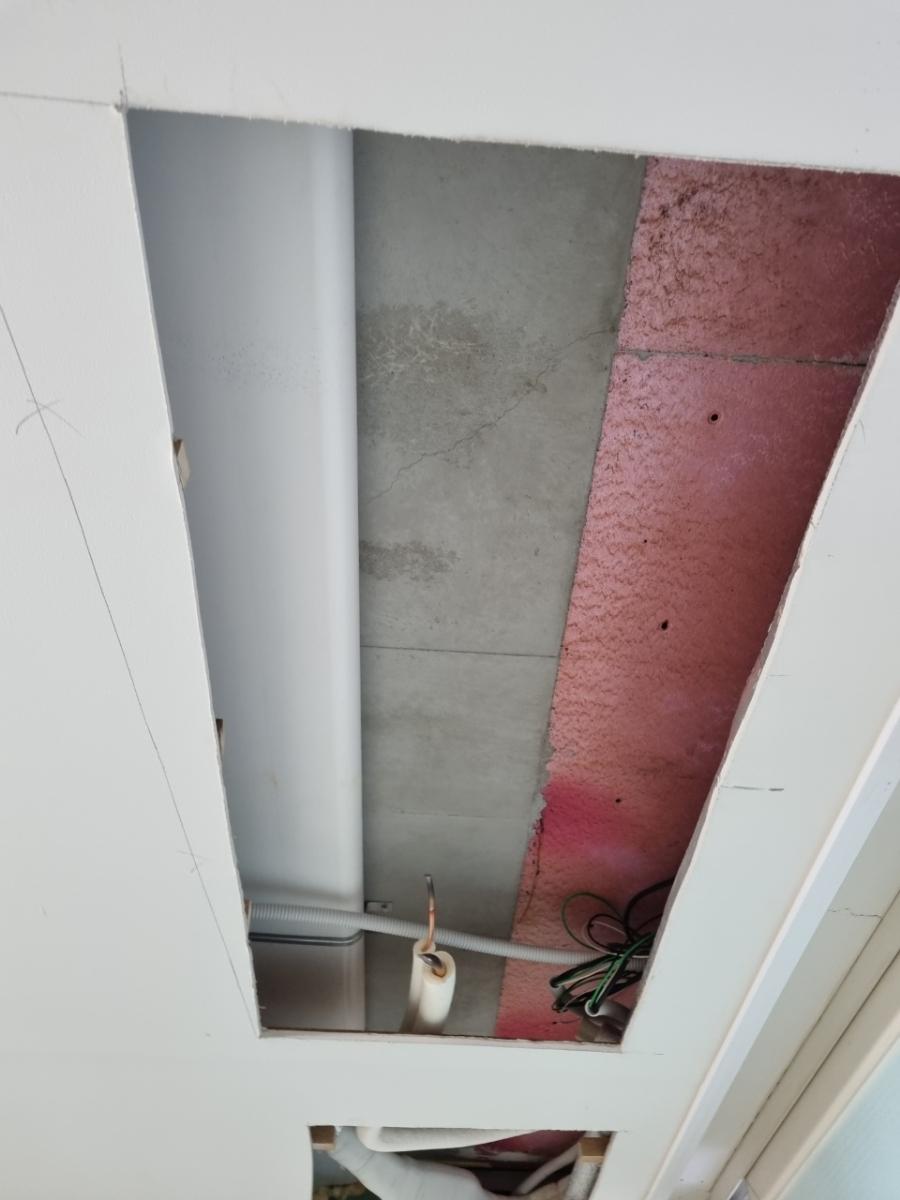

흰색 프레임 구조물 내부로 회색 콘크리트 벽과 분홍색 벽면, 그리고 흰색 파이프와 전선들이 보입니다. 문제는 여기서 발생했습니다. 천장 공간은 충분했지만, 아파트 전용 환기 덕트관이 실내기가 설치될 정중앙을 가로지르고 있었어요.

그런데 환기 덕트관이 실내기 위치를 그대로 막고 있다면 설치가 불가능합니다. 이럴 때는 덕트관의 일부를 컷팅한 뒤, 유연한 재질인 자바라 제품을 연결해 에어컨 자리를 피해서 경로를 재설정해야 합니다. 덕트의 기능을 유지하면서 기기 공간을 확보하는 정밀한 작업이 이루어졌습니다.

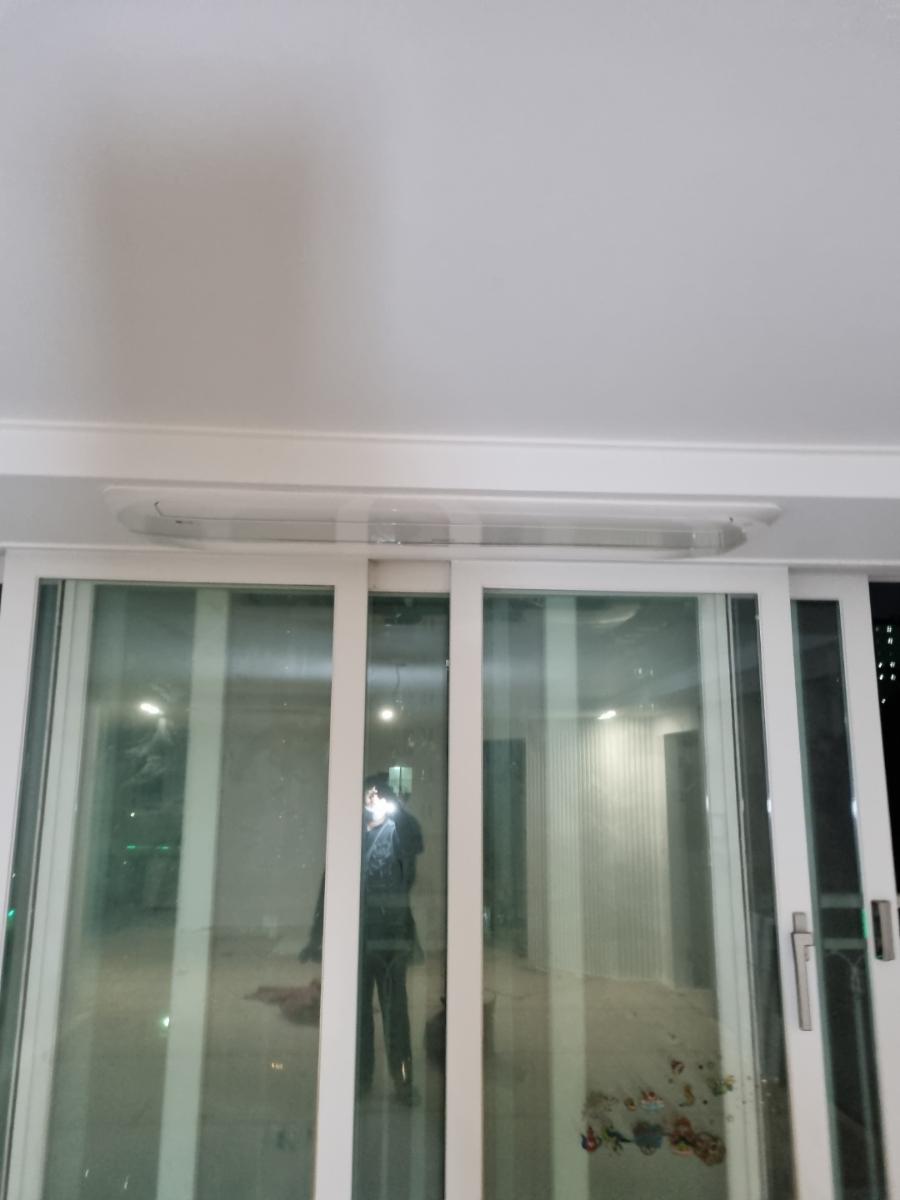

흰색 천장과 흰색 프레임의 슬라이딩 도어가 설치된 실내 모습입니다. 천장 마감이 완료되면서 내부의 복잡했던 배관과 덕트 수정 작업들이 모두 가려졌어요. 겉으로는 평범해 보이지만 천장 속에서는 치열한 경로 수정이 있었던 셈입니다.

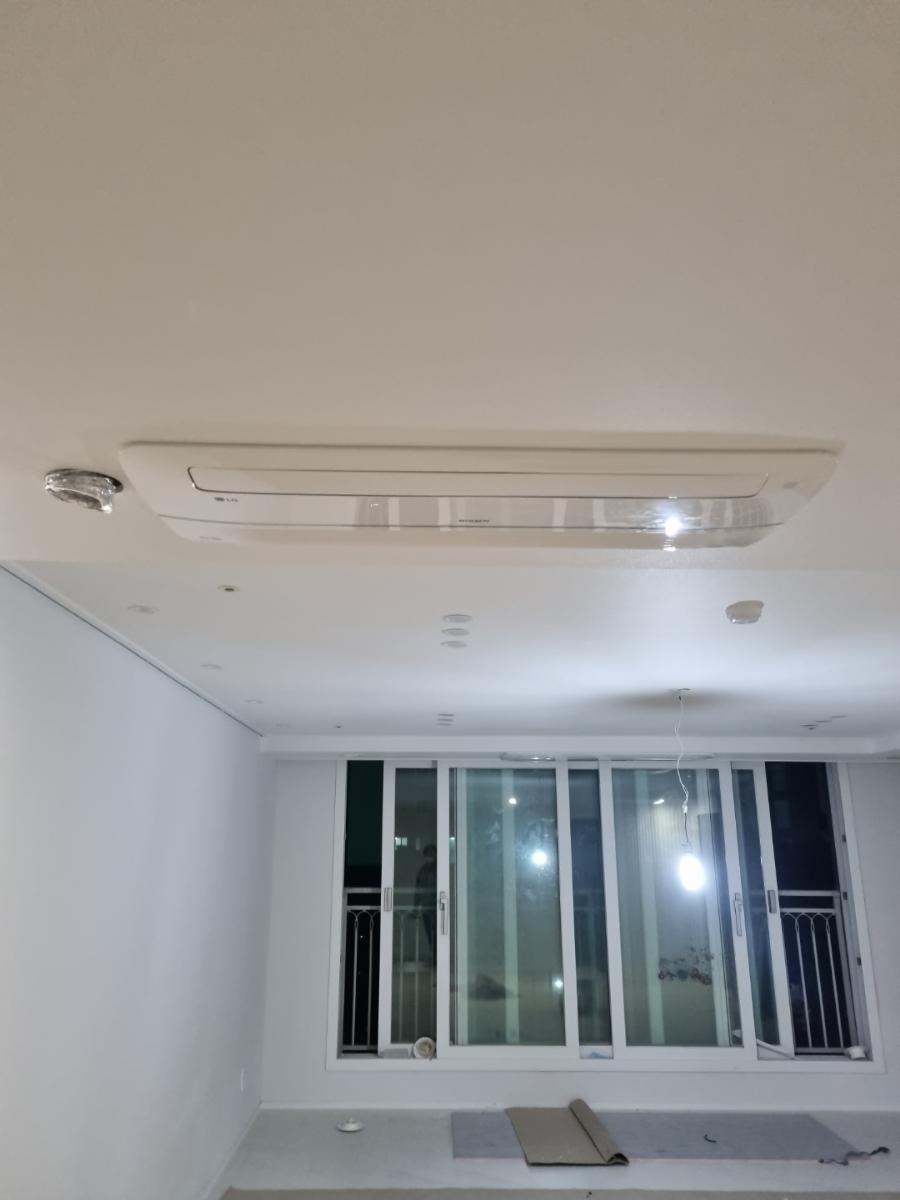

흰 벽과 흰색 천장, 슬라이딩 창호가 있는 넓은 공간의 모습입니다. 실내기가 천장 라인에 맞춰 이쁘게 매립되어 마감되었습니다. 덕트관 간섭을 피해 설치했기에 천장 면이 고르게 유지될 수 있었습니다.

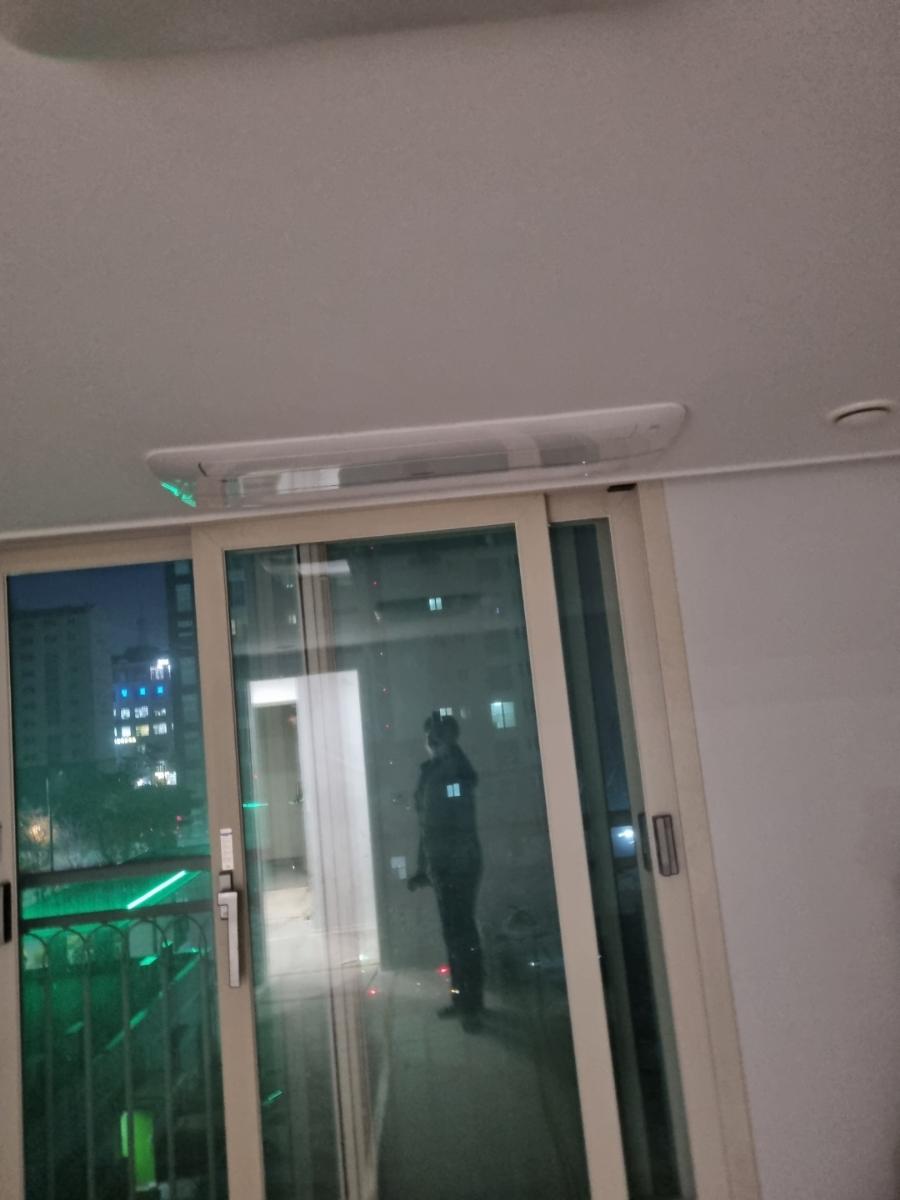

흰색 무광 마감이 돋보이는 공간에서 외부의 건물과 조명이 보이는 창 밖 풍경이 보입니다. 내부 마감재와 외부 조망이 어우러진 상태에서 시스템에어컨의 위치가 전체적인 균형을 해치지 않도록 배치되었습니다.

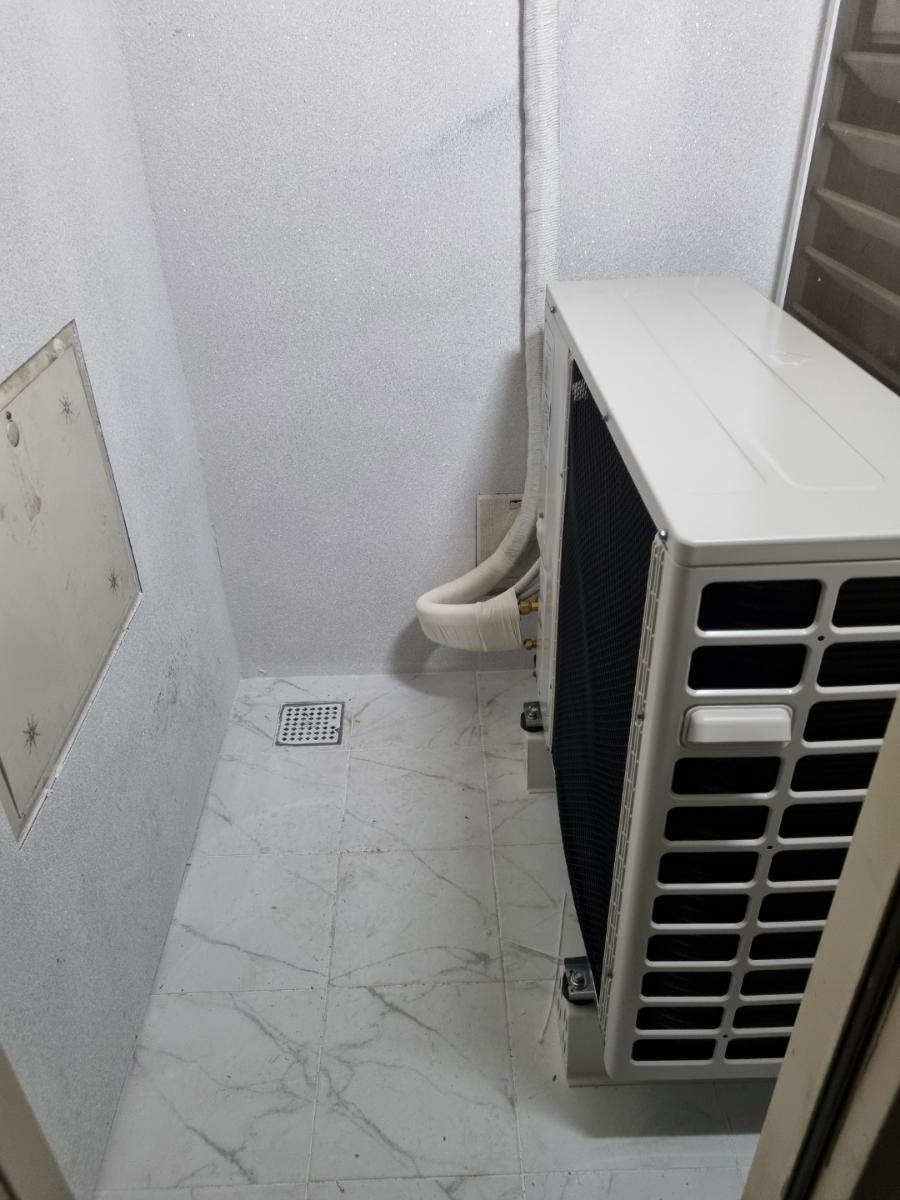

흰색 마감 벽과 흰색 타일 바닥이 적용된 공간에 에어컨과 배관이 설치되어 있습니다. 기기 주변의 마감 처리가 깔끔하게 이루어져 벽면과 일체감을 줍니다. 배관 연결부의 마감 상태가 전체적인 완성도를 결정합니다.

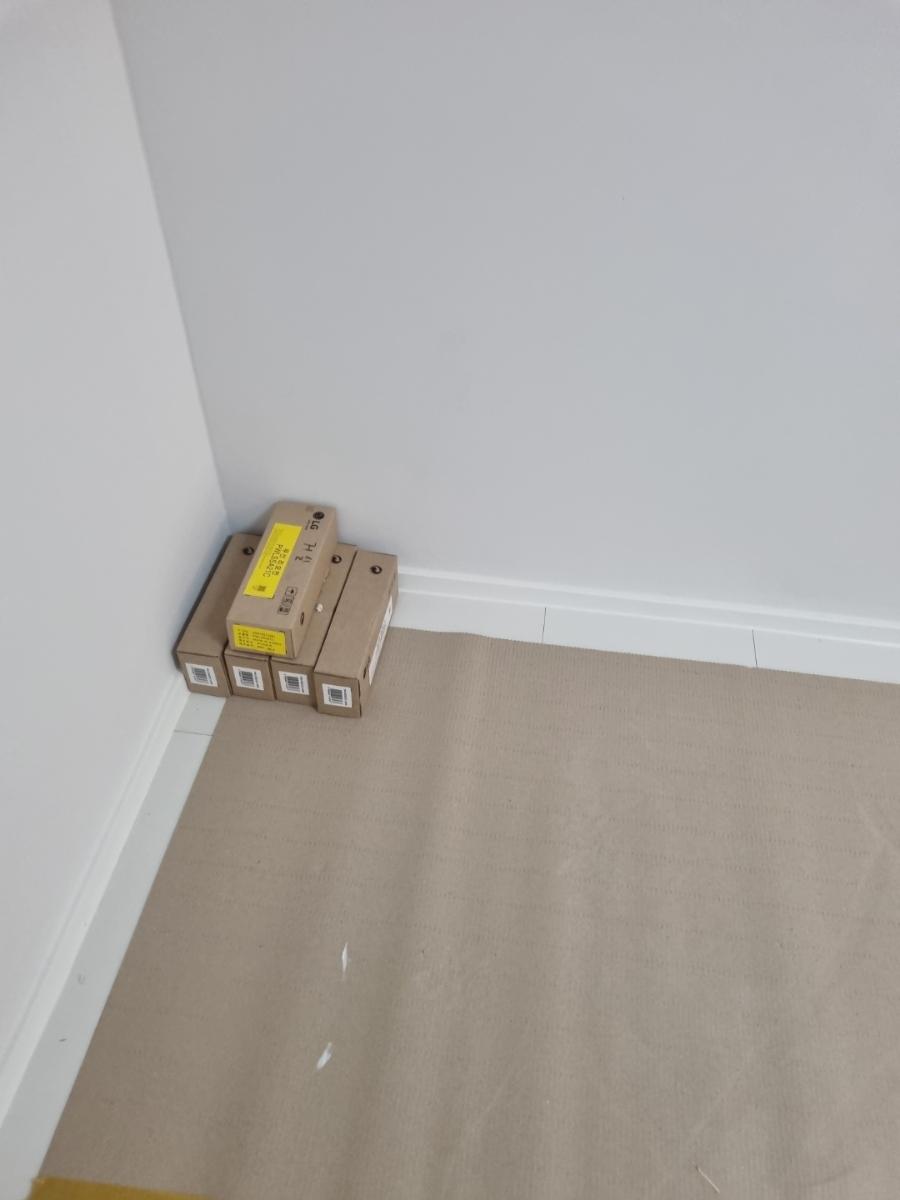

흰 벽과 흰색 베이스보드가 설치된 방 모서리에 종이 상자들이 놓여 있습니다. 모든 설치 작업이 끝난 후, 고객님이 현장에 방문하지 못하신 상황이라 리모컨을 한쪽에 잘 정리해 두고 작업을 마무리했습니다.

시스템에어컨을 계획하신다면 천장 속 환기 덕트관의 위치를 미리 확인해 보세요. 공간이 충분해 보여도 덕트관이 중앙을 지나가면 설치 위치를 조정하거나 자바라 연결 같은 추가 작업이 필요할 수 있습니다.

고양시 신원마을 현장은 총 5대의 실내기를 설치하며, 환기 덕트관 간섭 구간을 자바라로 연결해 해결한 사례였습니다. 실내기 마감과 실외기 작업까지 모두 완료된 상태입니다.

천장 속 구조는 집마다 다르니, 설치 전 전문가와 함께 배관 경로를 충분히 상의해 보시길 바랍니다.
