천장 내부 16cm 공간 확보와 다배관 시공의 차이 | 구축 아파트

구축 아파트의 천장 속 공간을 확인하고 시스템에어컨을 매립하는 현장입니다. 안녕하세요.

인테리어 공사와 함께 진행되는 작업인 만큼, 도면을 미리 공유하여 실내기가 들어갈 위치를 정확히 잡고 배관 경로를 설정하는 과정이 필요합니다.

천장 속에 배관이 지나갈 자리가 부족하면 설치 자체가 어려울 수 있어 고민이 깊어지는 지점이죠. 어떻게 공간을 확보하고 배관 방식을 결정했는지 그 과정을 따라가 볼게요.

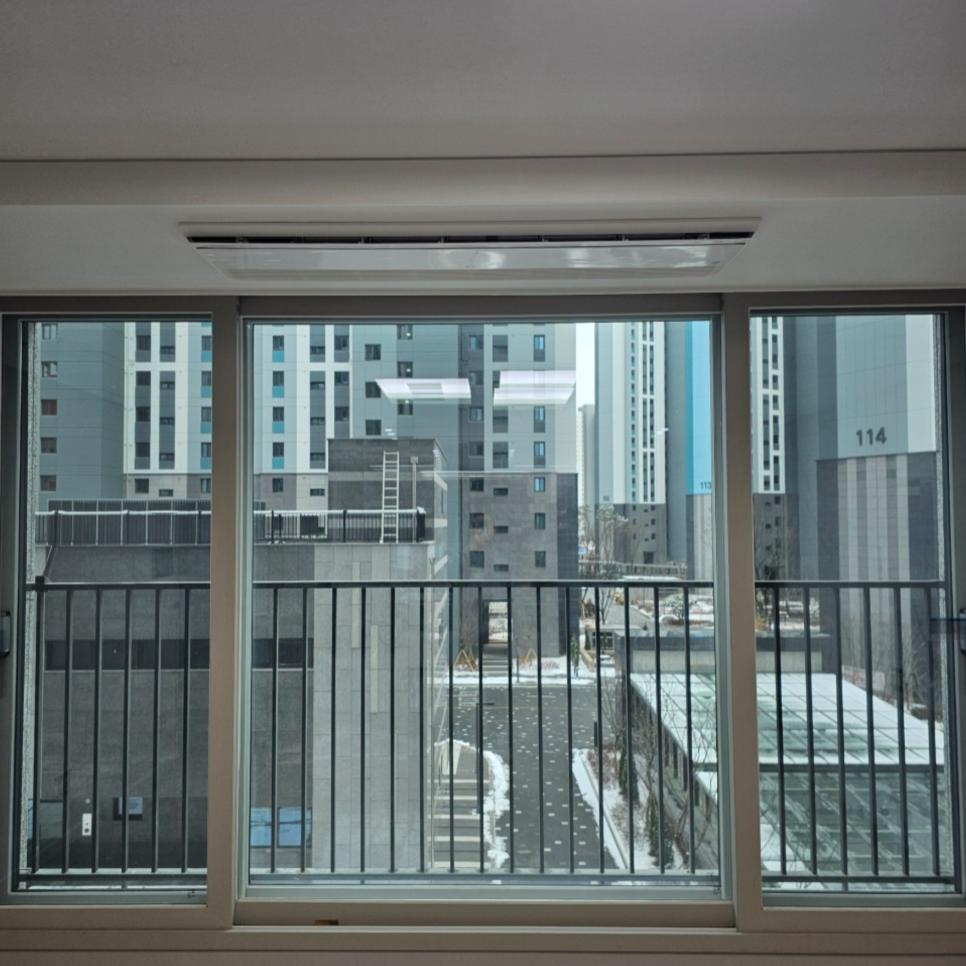

창호와 검은색 금속 난간이 설치된 발코니 모습입니다. 실외기가 놓일 위치와 배관이 나갈 경로를 설정할 때 외부 환경을 먼저 살피는 것이 중요합니다. 외부로 연결되는 지점이 명확해야 내부 배관 설계가 꼬이지 않기 때문입니다.

그런데 구축 아파트의 경우 천장 내부 공간이 협소한 경우가 많습니다. 배관과 배선이 엉키지 않고 원활하게 지나가려면 최소 16cm 이상의 공간이 확보되어야 합니다.

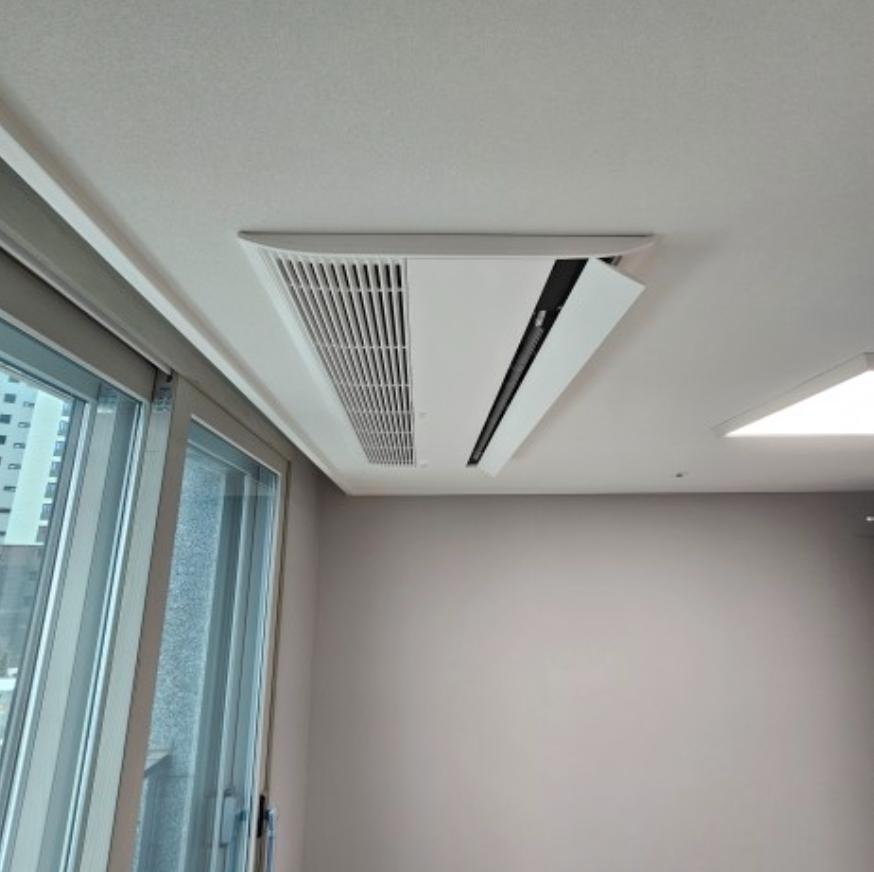

천장에 흰색 공기순환기가 설치된 실내 공간입니다. 천장 높이가 충분하지 않은 곳은 단내림 시공을 통해 인위적으로 공간을 만들어 배관을 매립합니다. 이렇게 해야 실내기가 천장 면과 수평을 이루며 밀착될 수 있습니다.

배관 방식은 단배관과 다배관 중 선택해야 하는데, 이번에는 실외기와 실내기를 각각 연결하는 다배관 방식을 적용했습니다. 다배관은 실내기 대수만큼 배관 라인을 만들기 때문에 단배관보다 용접 부위가 적어 하자율을 낮출 수 있다는 특징이 있습니다.

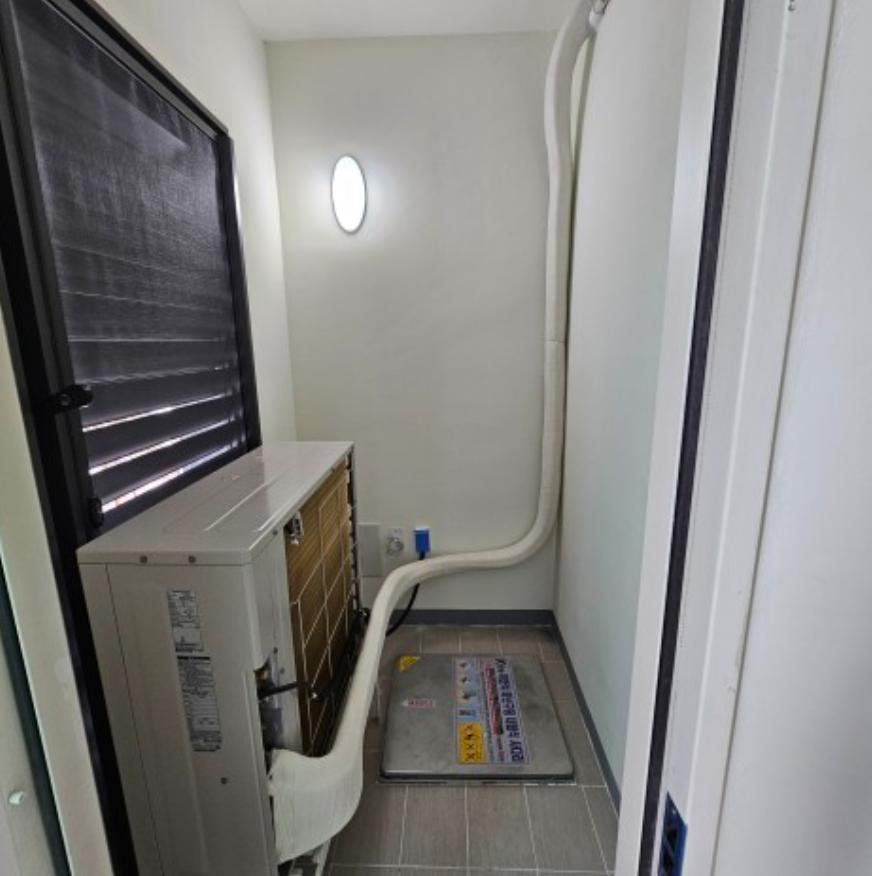

흰 벽과 회색 타일 바닥이 깔린 좁은 공간에 냉장고와 흰색 파이프가 보입니다. 배관이 지나가는 경로에 장애물이 없는지 확인하며 라인을 잡는 과정입니다. 특히 좁은 구역일수록 배관의 꺾임 정도를 세밀하게 조절해야 흐름에 문제가 생기지 않습니다.

단배관 방식은 하나의 큰 배관에서 가지를 치듯 나누는 구조라 용접 횟수는 줄어들지만, 연결 부위에서 누설 가능성이 상대적으로 존재합니다. 그래서 현장 상황에 맞춰 가장 적합한 솔루션을 선택하는 것이 중요합니다.

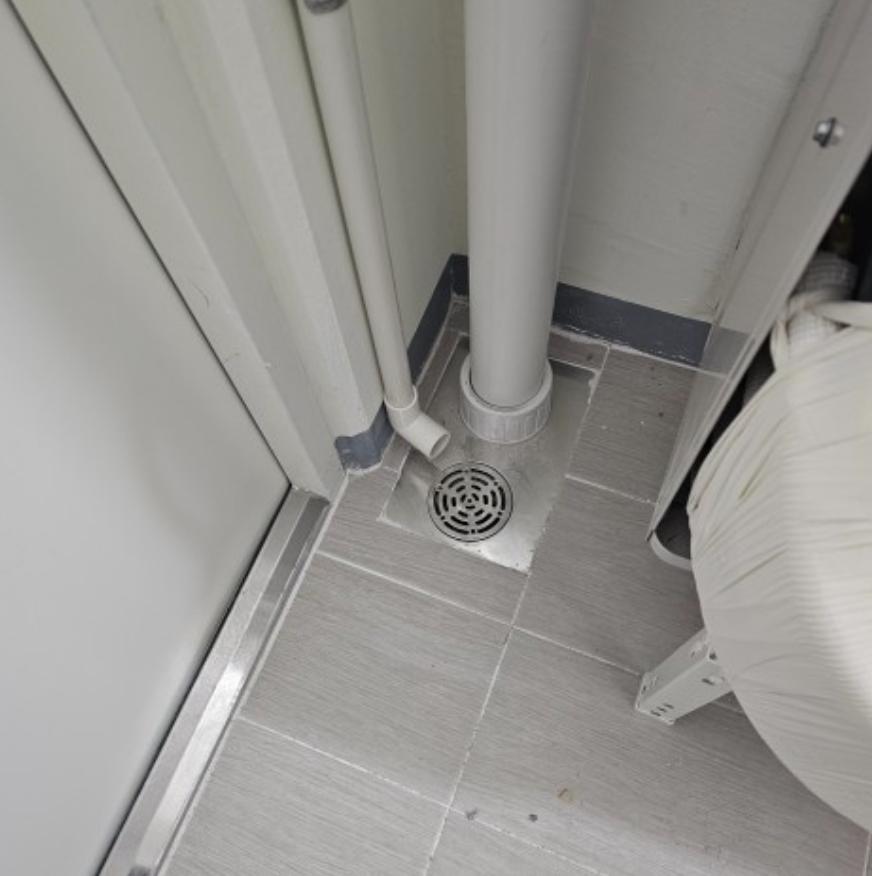

회색 타일 바닥 위에 흰색 PVC 배관과 배수구가 설치된 모습입니다. 응축수가 원활하게 빠져나갈 수 있도록 배수 기울기를 잡는 것이 핵심입니다. 배관 연결부의 밀폐 상태를 확인하고 마감 처리를 진행하여 누수 요인을 차단했습니다.

구축 아파트 리모델링 시 시스템에어컨 설치는 추후 자산 가치에도 영향을 주는 요소입니다. 한 번 설치하면 10년에서 최대 30년까지 사용하는 장기 설비인 만큼 초기 시공 단계에서의 정밀함이 요구됩니다.

천장 내부 공간이 16cm 이상 확보되었는지 확인하고, 용접 부위를 줄여 하자율을 낮추는 다배관 시공 여부를 결정하는 것이 우선입니다.

구축 아파트의 협소한 천장 환경을 단내림 시공과 다배관 방식으로 풀어내어 실내기 설치를 마쳤습니다.

천장 속 16cm 공간 확보 여부와 다배관 시공의 특성을 고려해 계획해 보세요.

이 글은 반셀끝 편집부가 정리했습니다.
