소방헤드관 간섭으로 실내기 위치를 변경한 안방 천장 | 일산 흰돌마을2단지 청구아파트

일산 흰돌마을2단지 청구아파트의 시스템에어컨 선배관 작업 현장입니다. 안녕하세요. 거주 중인 상태에서 진행되는 공정인 만큼, 천장 내부의 변수를 미리 파악하고 배관 경로를 잡는 것이 중요합니다.

천장 속 상황은 뜯어보기 전까지 알 수 없어 막막할 때가 많죠. 어떤 지점에서 간섭이 생기고 어떻게 우회했는지 그 과정을 순서대로 짚어볼게요.

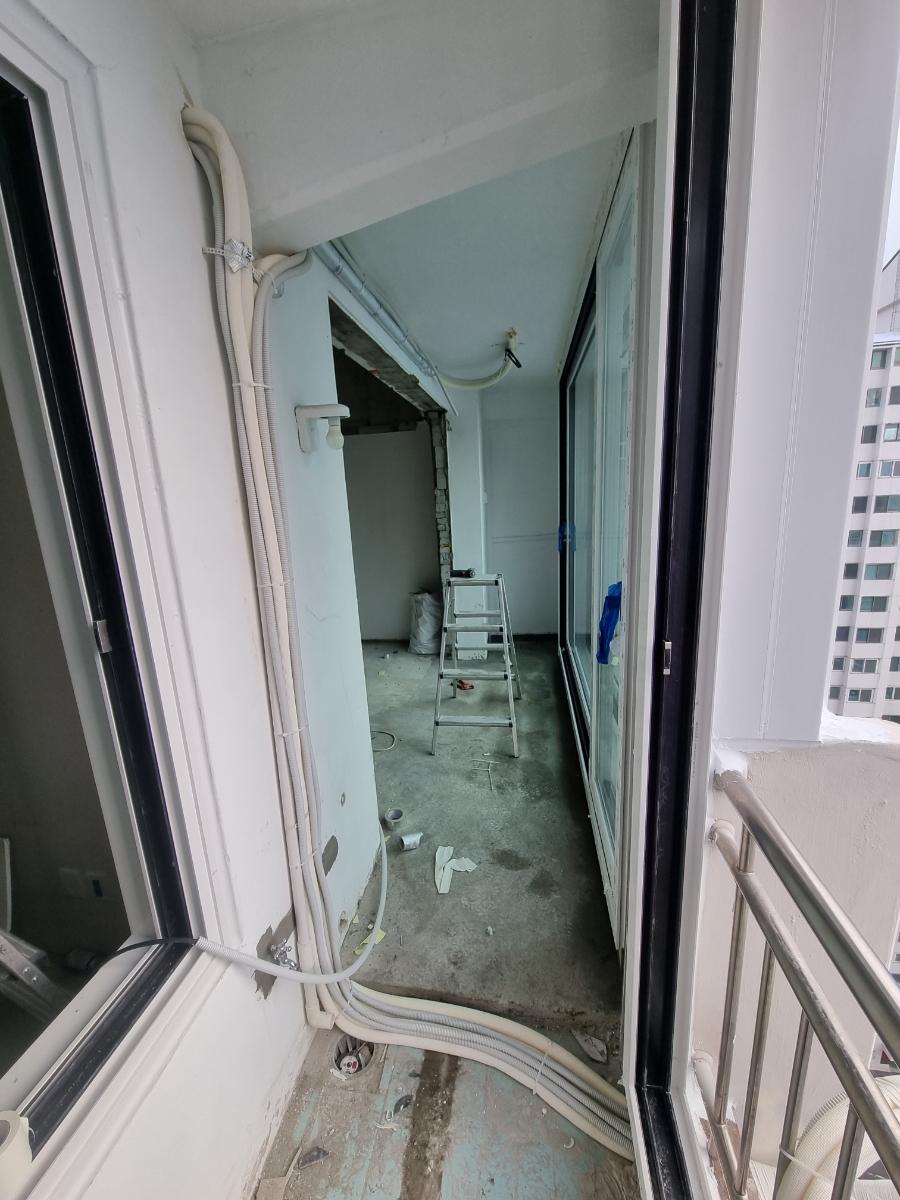

벽면에 백색 PVC 파이프가 설치된 모습입니다. 배관이 지나갈 길을 미리 확보하는 과정으로, 바닥의 타일 잔해나 이물질이 튀지 않도록 주의하며 기초 라인을 잡았습니다.

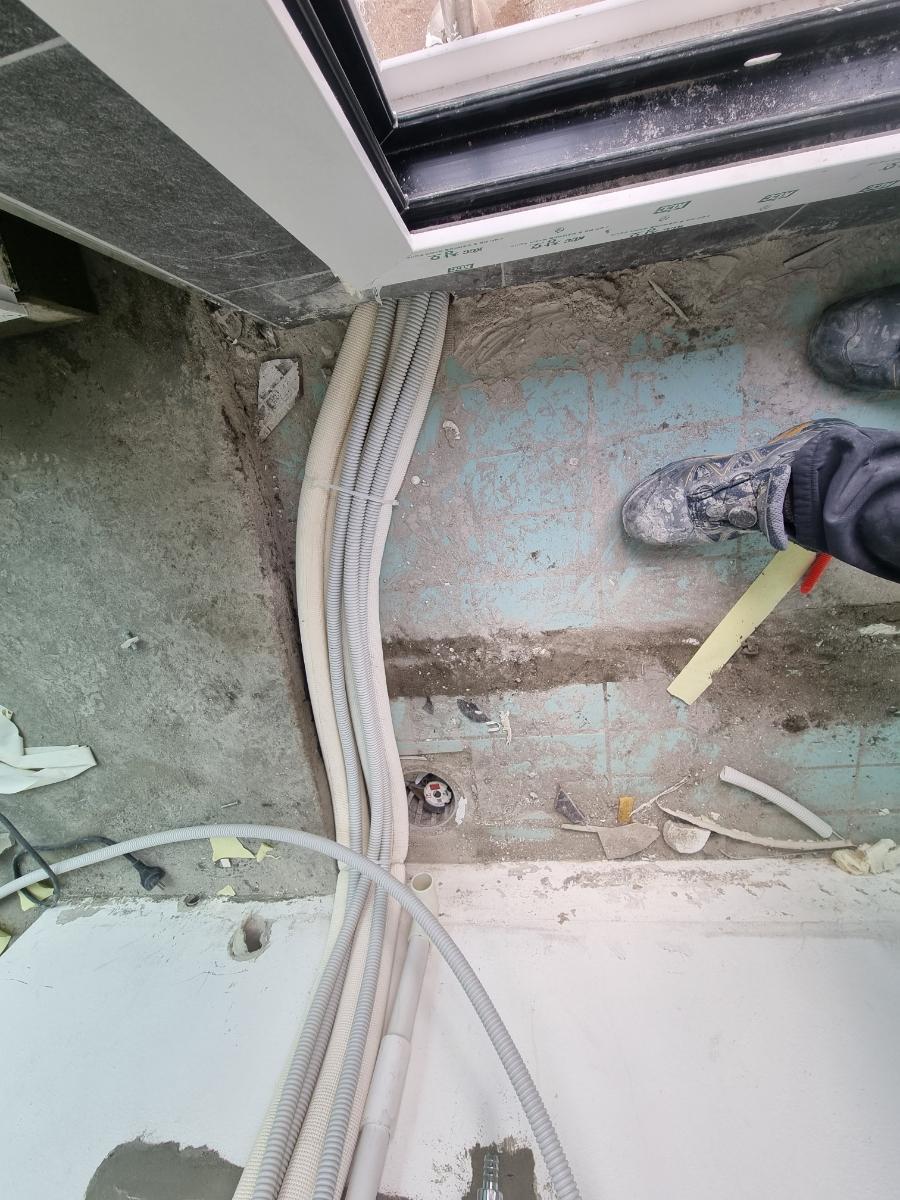

발코니 쪽의 흰 벽과 콘크리트 바닥면입니다. 실외기로 연결될 배관이 나갈 지점을 설정하고 PVC 파이프를 배치하여 외부 연결을 준비했습니다.

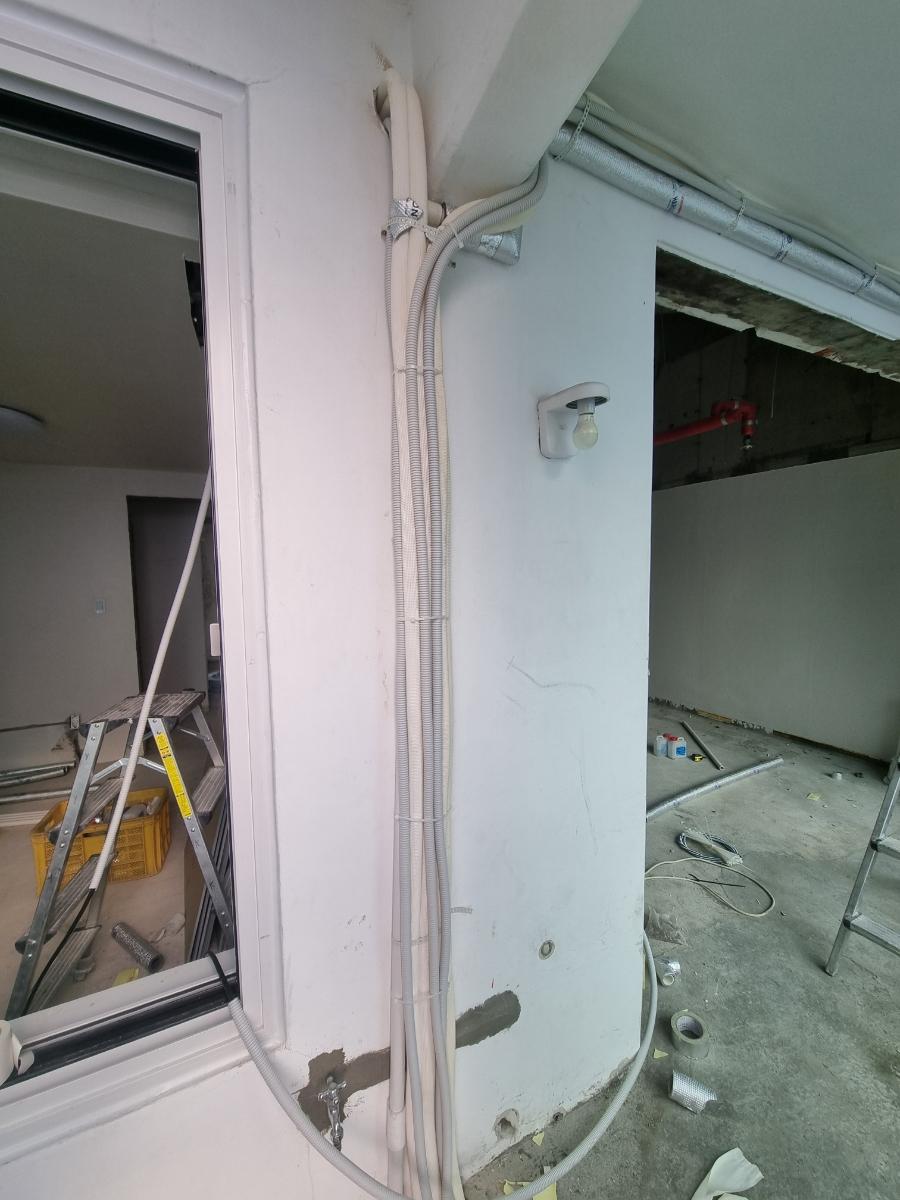

벽면에 여러 가닥의 전선이 묶여 있고 조명이 설치된 상태입니다. 전력 공급을 위한 전기 배선 작업이 병행되어야 하므로, 다른 설비 라인과 엉키지 않게 묶음 처리를 진행했습니다.

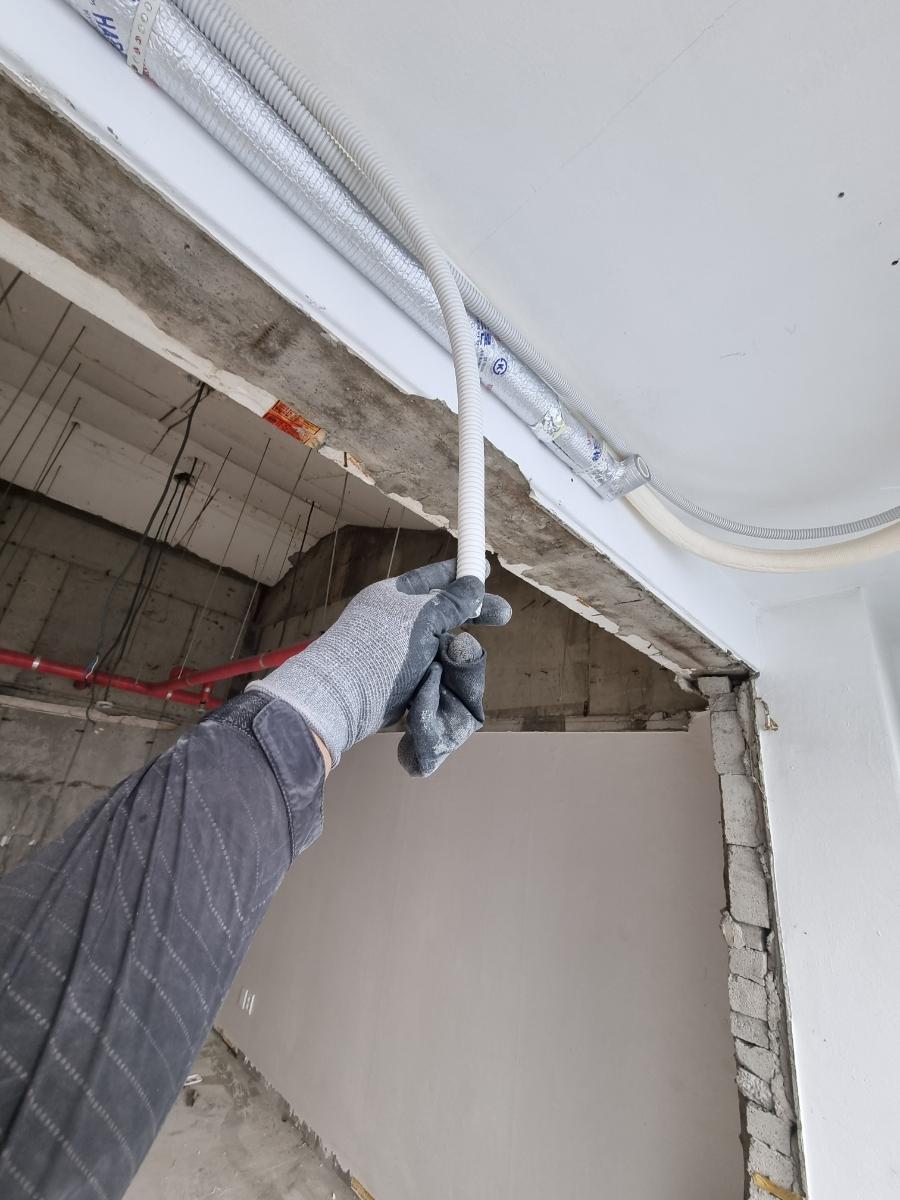

백색 PVC 파이프와 알루미늄 보온관이 함께 설치되고 있습니다. 냉매 배관의 결로를 방지하기 위해 보온재로 꼼꼼히 감싸는 과정이며, 이는 나중에 천장 내부에서 물방울이 맺히는 것을 막기 위해 필수적입니다.

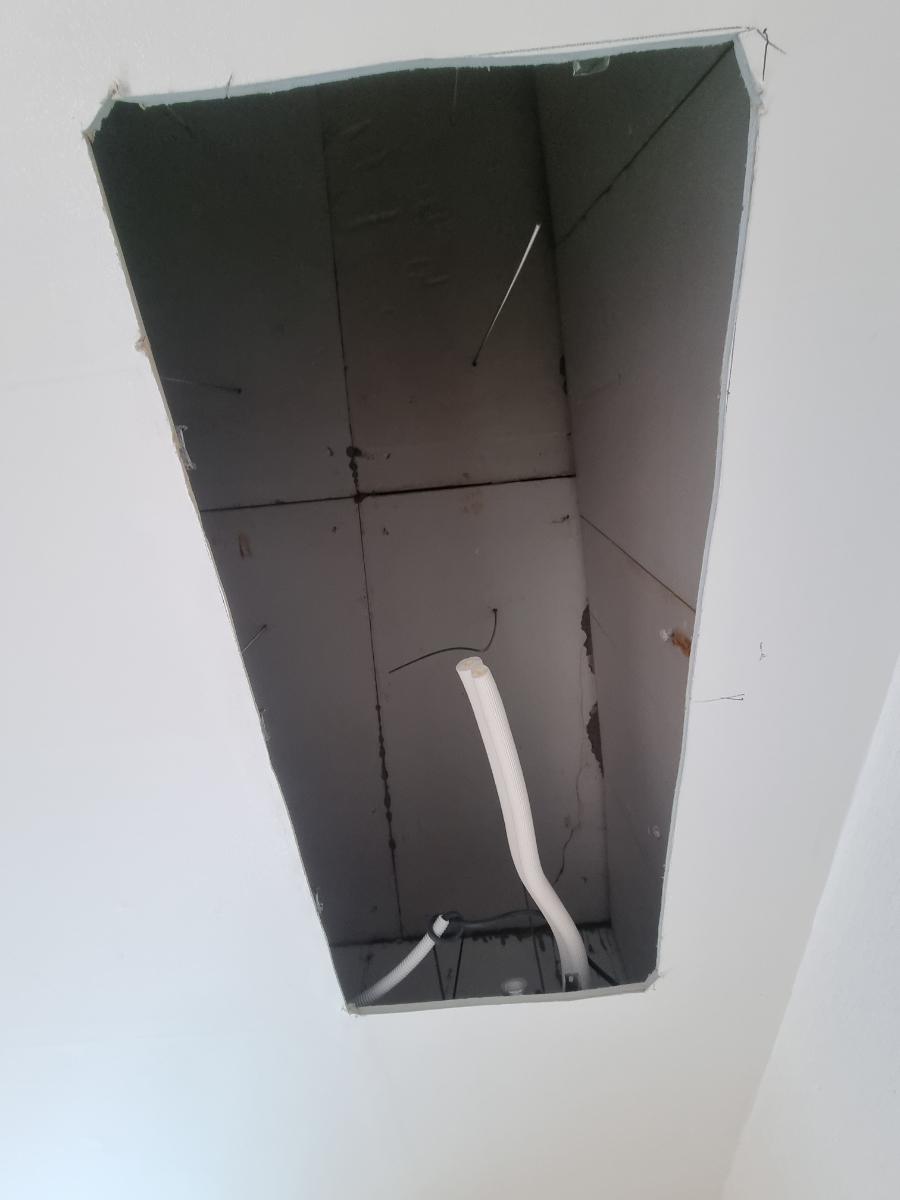

벽면에 뚫린 직사각형 구멍 내부로 회색 벽체와 흰색 배관이 보입니다. 천장 속 좁은 공간으로 배관을 밀어 넣기 위해 타공한 지점으로, 배관이 꺾이지 않고 매끄럽게 진입하는지 확인하며 작업했습니다.

그런데 안방 설치 과정에서 예상치 못한 변수가 발견되었습니다. 창가 쪽에 소방헤드관이 지나가고 있어 원래 계획했던 실내기 위치에 설치가 불가능한 상황이었습니다.

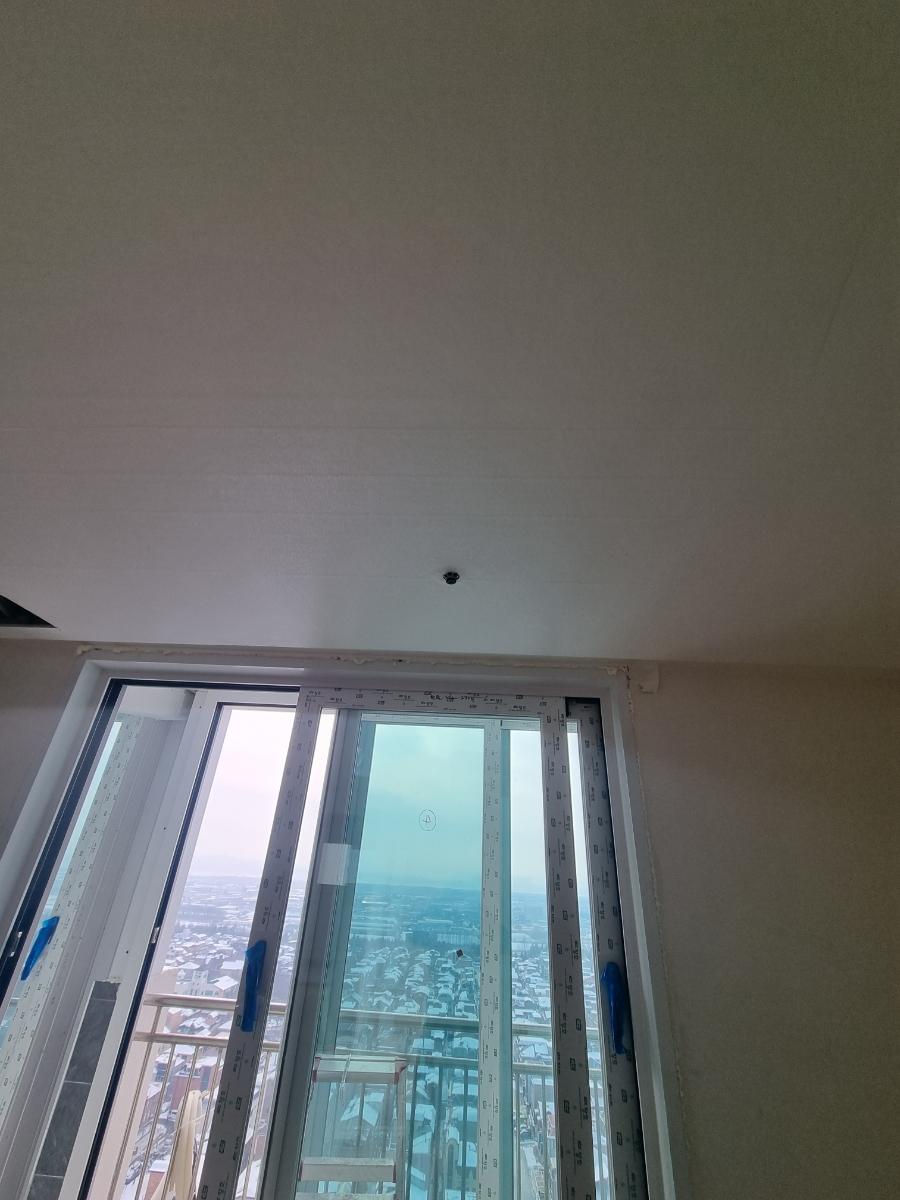

창호가 있는 실내 공간의 천장과 벽면입니다. 소방관 간섭을 피해 실내기 위치를 벽면 쪽으로 이동하여 설계를 변경했습니다.

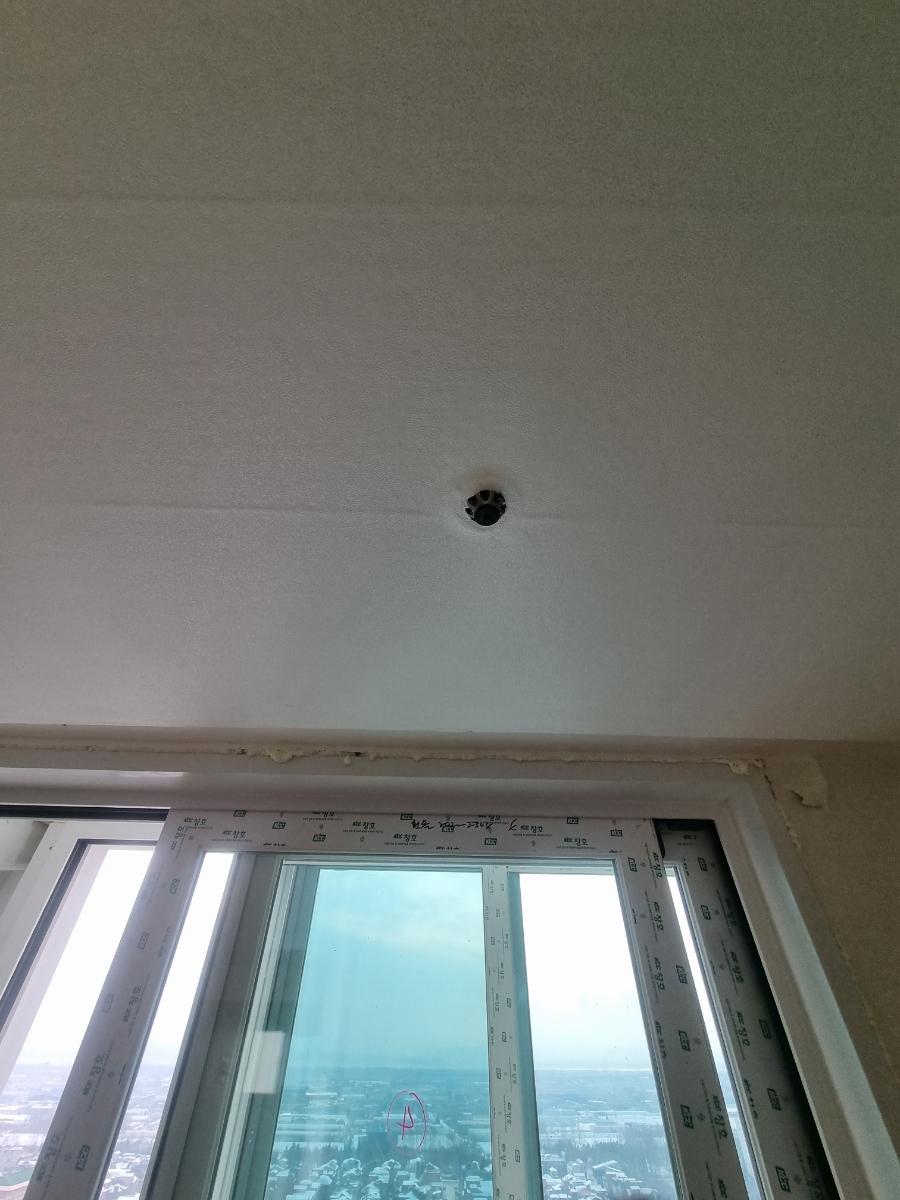

흰색 프레임의 창호와 유리 패널 모습입니다. 창틀의 보호 테두리가 붙어 있는 상태이며, 창호 주변의 간섭물을 피해 배관 경로를 다시 잡았습니다.

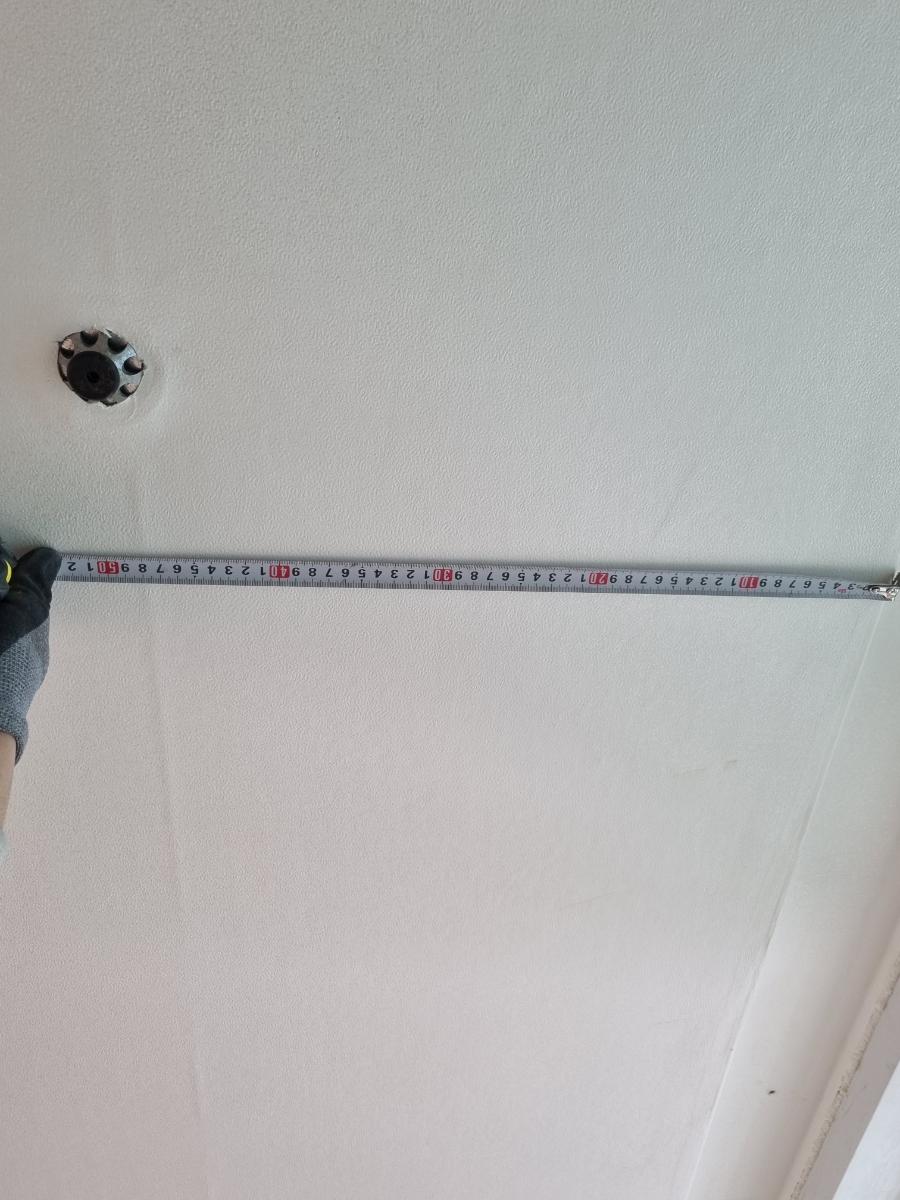

콘크리트 구조물 옆에 측정용 테이프가 놓여 있습니다. 엘지 천장형 원웨이 실내기를 설치하려면 판넬 폭까지 최소 50cm의 여유 공간이 확보되어야 하기에, 정확한 치수를 측정하여 위치를 확정했습니다.

이번 현장은 엘지 시스템에어컨 실내기 18평형과 6평형, 그리고 실외기 3마력 제품을 적용했습니다. 실외기는 난간 앵글을 이용해 외부에 설치할 예정이며, 현재 선배관 작업까지 마친 상태입니다.

실내기 설치를 계획하신다면 판넬 폭까지 50cm의 공간이 확보되는지 먼저 확인해 보세요. 엘지 천장형 원웨이 제품의 규격을 고려해 위치를 정하는 것이 중요합니다.
