실외기 2단 적재 앵글과 30A 차단기로 구성한 7대 설치 | 일산 문촌마을3단지 우성아파트

일산 문촌마을3단지 우성아파트 현장입니다. 안녕하세요. 실내기 총 7대를 배치해야 하는 규모 있는 작업으로, 전반적인 전기 설비와 배관 라인을 잡는 것부터 시작했습니다.

천장 속에 숨겨지는 배관과 전선은 한 번 닫으면 수정이 어렵기에 초기 설계가 중요합니다. 어떻게 라인을 나누고 전력을 분배했는지 그 과정을 따라가 볼게요.

창호 근처 벽면과 천장에서 기존 시설물을 걷어내는 과정입니다. 새로운 시스템 에어컨이 들어설 자리를 확보하기 위해 불필요한 요소들을 먼저 정리해야 다음 공정이 매끄럽게 이어집니다.

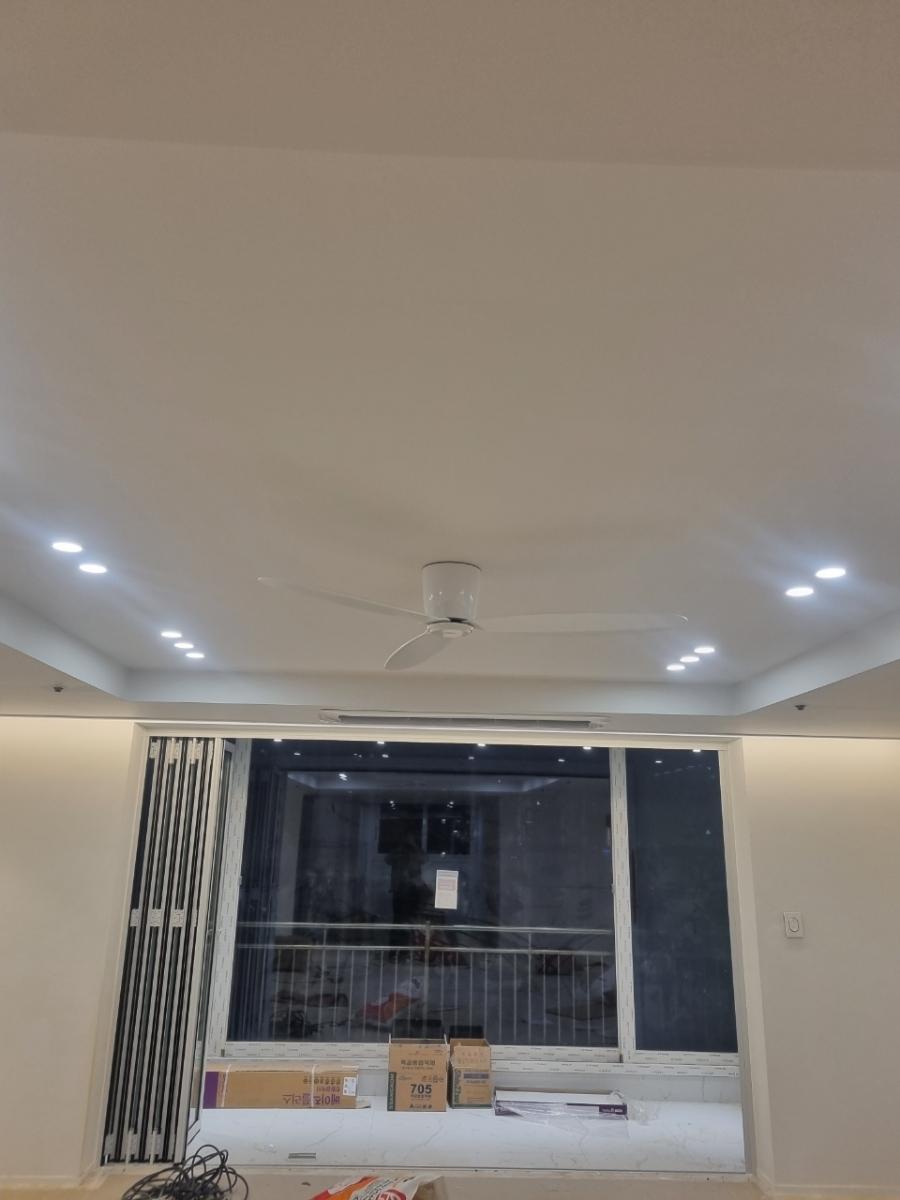

천장에 LED 조명과 선풍기가 설치된 모습입니다. 전선들이 노출되어 있는 상태인데, 이는 실내기 설치를 위한 전기 배선 작업이 병행되고 있음을 보여줍니다.

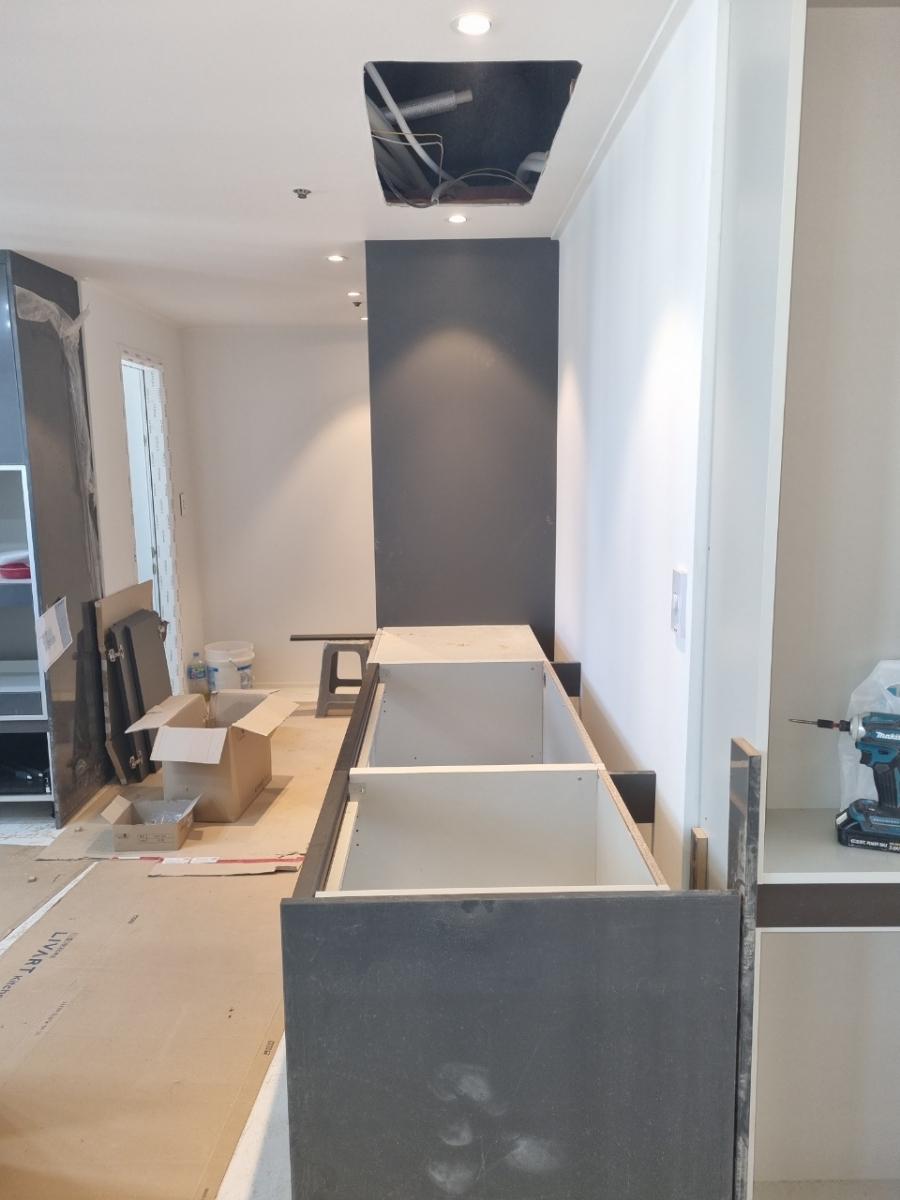

수납장 주변에서 세밀한 조정 작업을 진행하고 있습니다. 가구와 맞닿는 지점의 간섭을 줄여야 마감 후에도 이질감 없이 천장 라인이 떨어집니다.

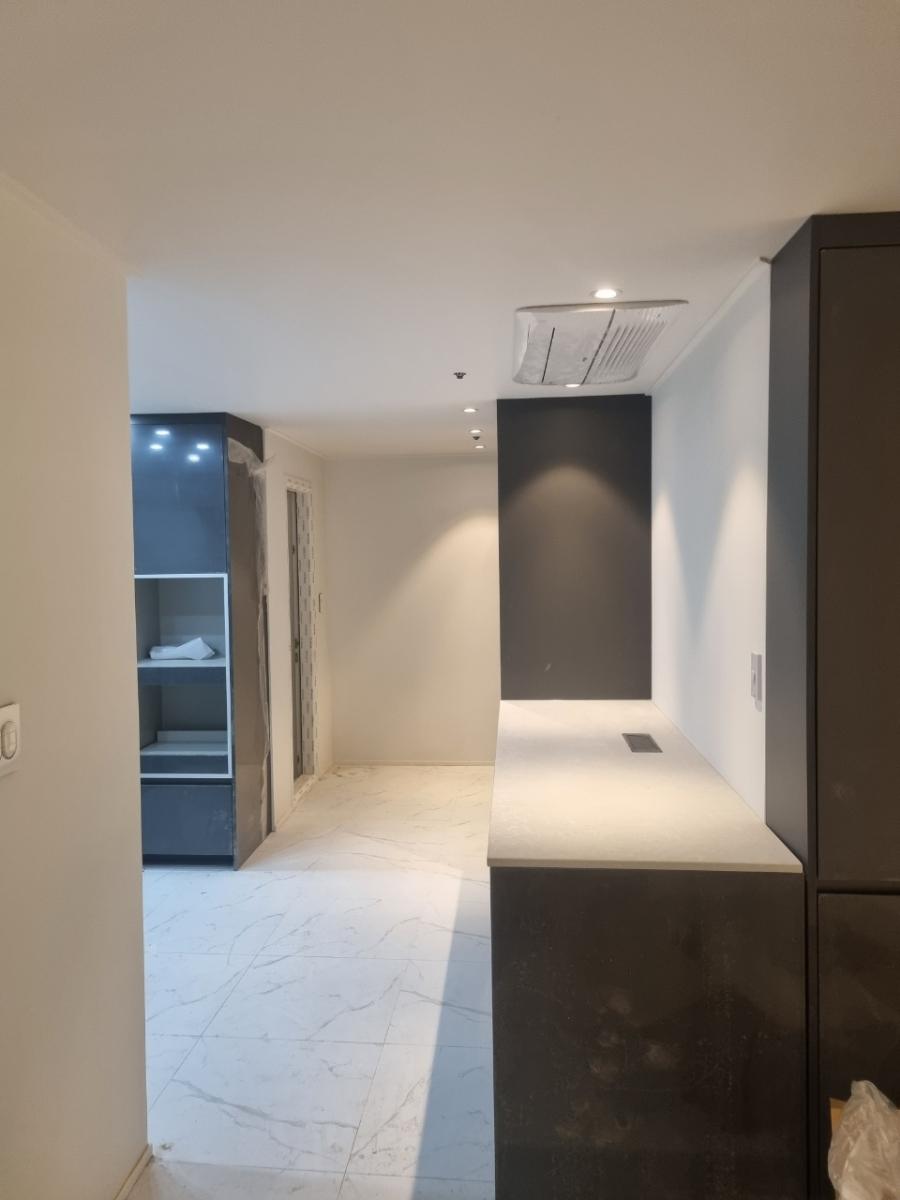

무광 화이트 수납장이 벽면을 채우고 있으며 천장에는 조명과 공기순환기가 설치되어 있습니다. 바닥의 흰색 타일과 벽면의 톤을 맞춰 전반적인 색감을 통일한 상태입니다.

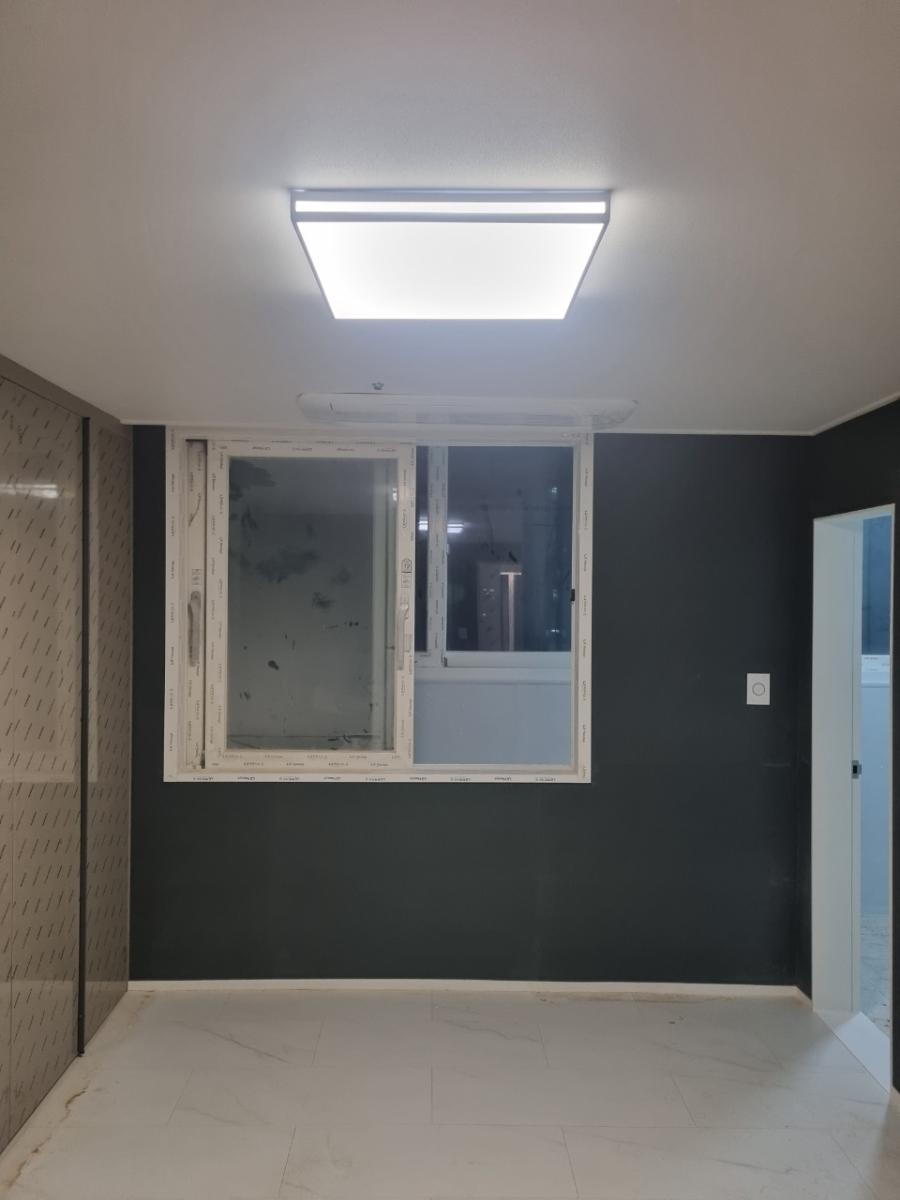

검은색 벽면과 흰색 타일 바닥이 대비를 이루는 공간입니다. 창호 테두리에 흰색 보호 필름이 붙어 있으며, 우측 도어의 유리 패널과 스위치 위치를 고려해 기류 흐름을 잡았습니다.

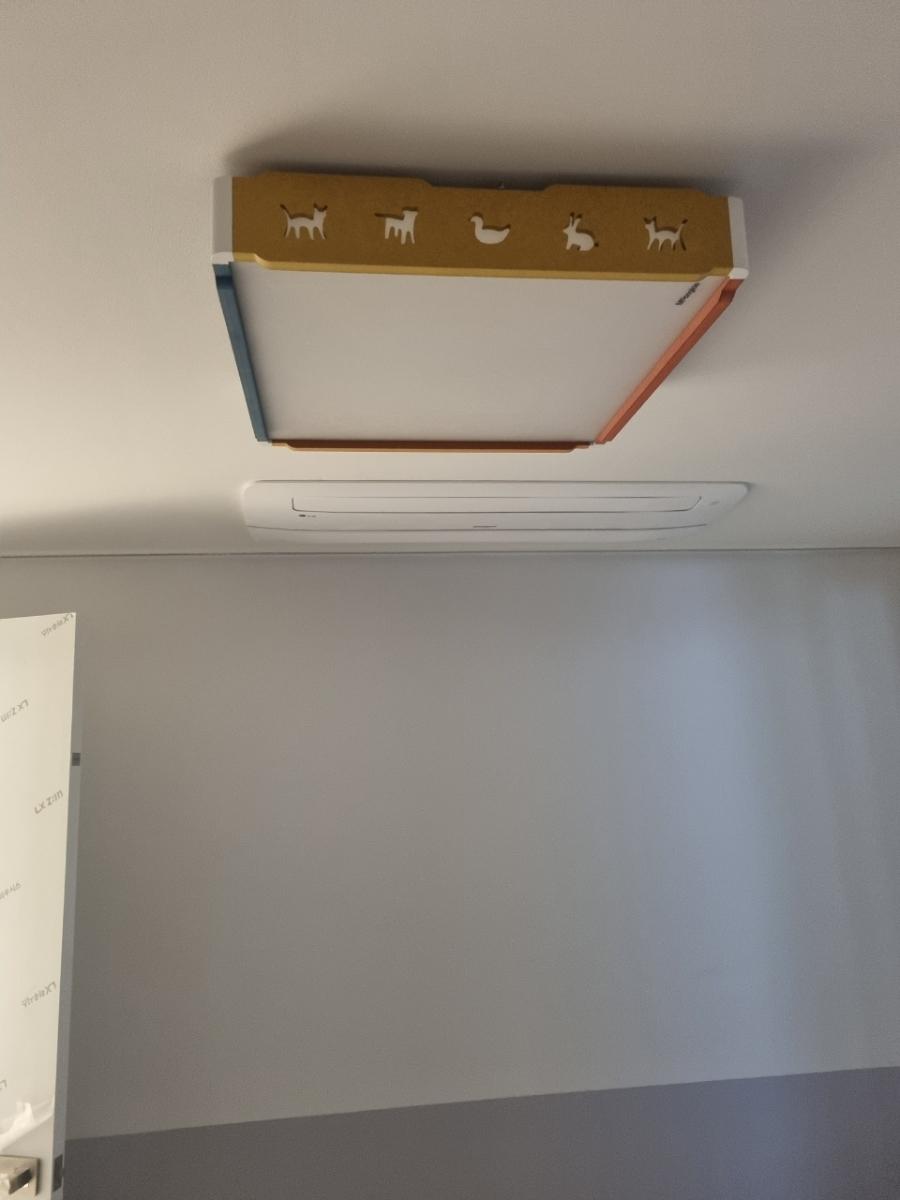

천장 조명과 함께 실내기가 매립된 모습입니다. 천장면과 기기 테두리가 밀착되어 돌출 부위 없이 평평하게 마감되었습니다.

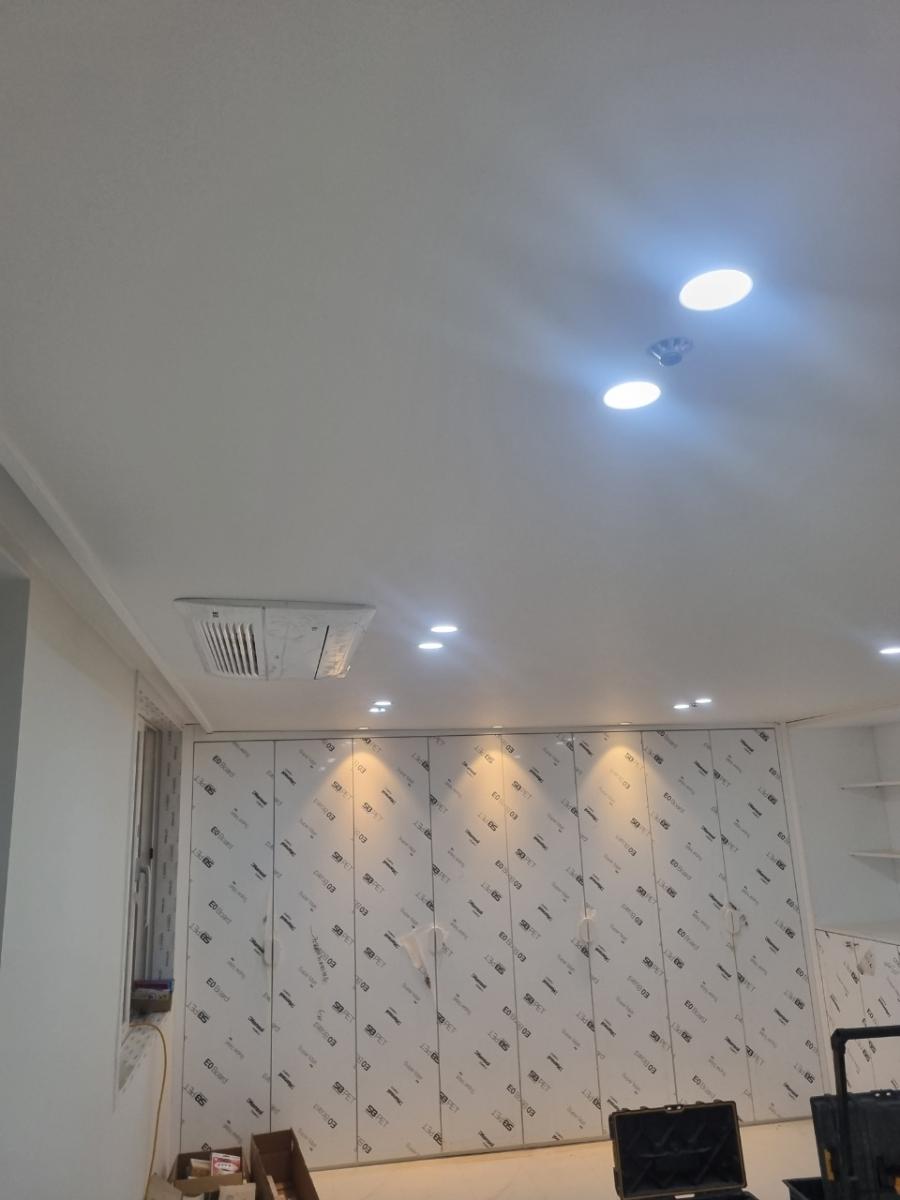

벽면에 보호 필름이 부착된 상태에서 천장 조명과 공기순환기 설치를 마무리하고 있습니다. 도배 전 단계에서 전기 배선을 미리 확정 지어야 마감재가 울지 않습니다.

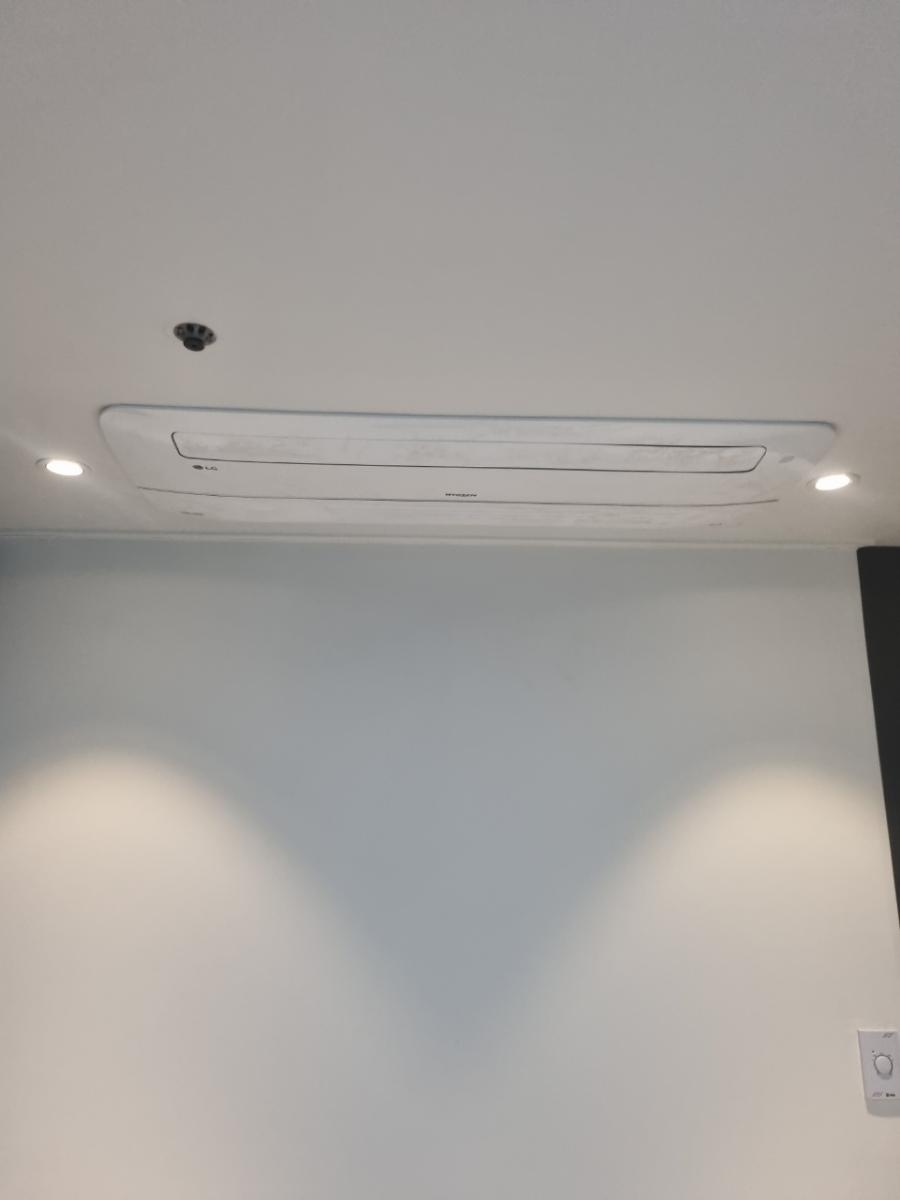

LG 브랜드의 실내기가 천장 중앙의 환기구 및 LED 조명과 나란히 배치되었습니다. 기기 간의 간격을 일정하게 유지하여 시각적인 불균형을 줄였습니다.

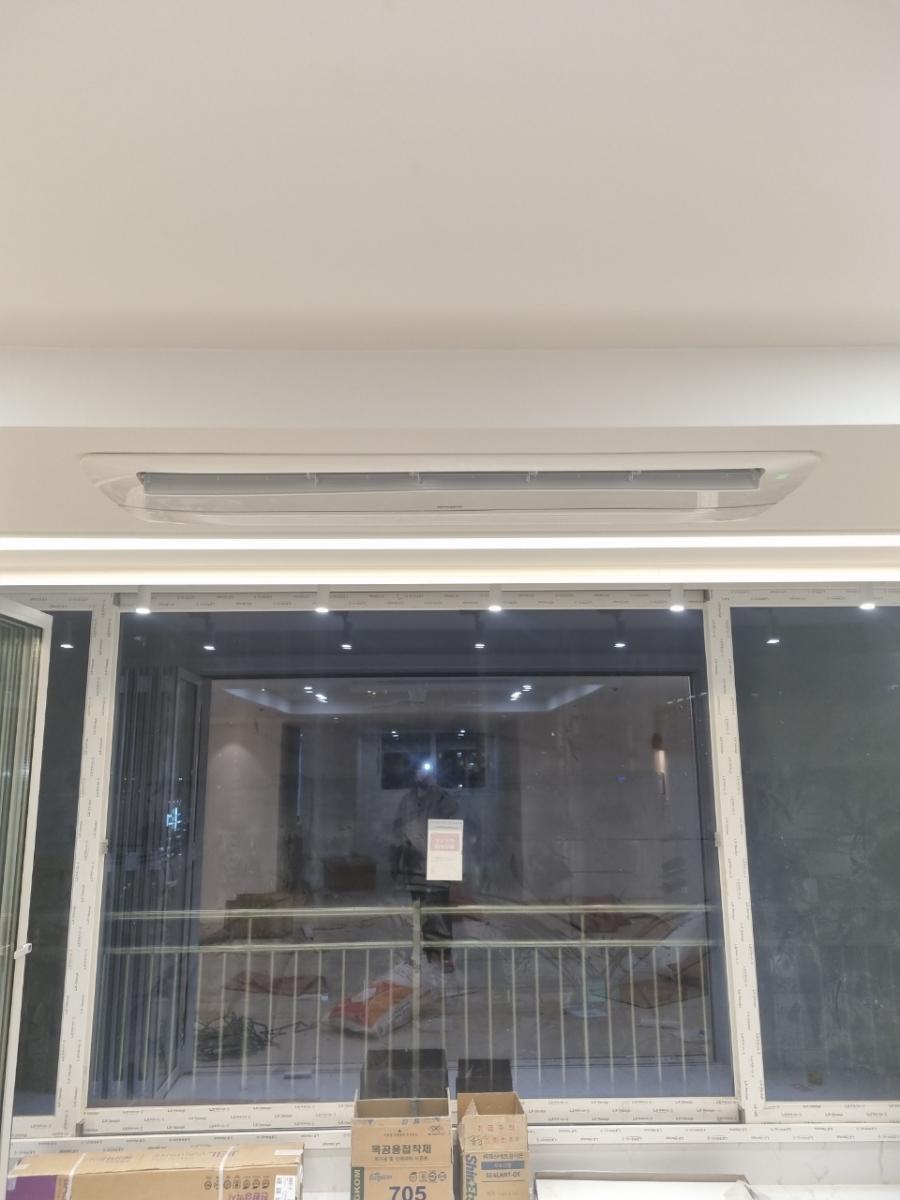

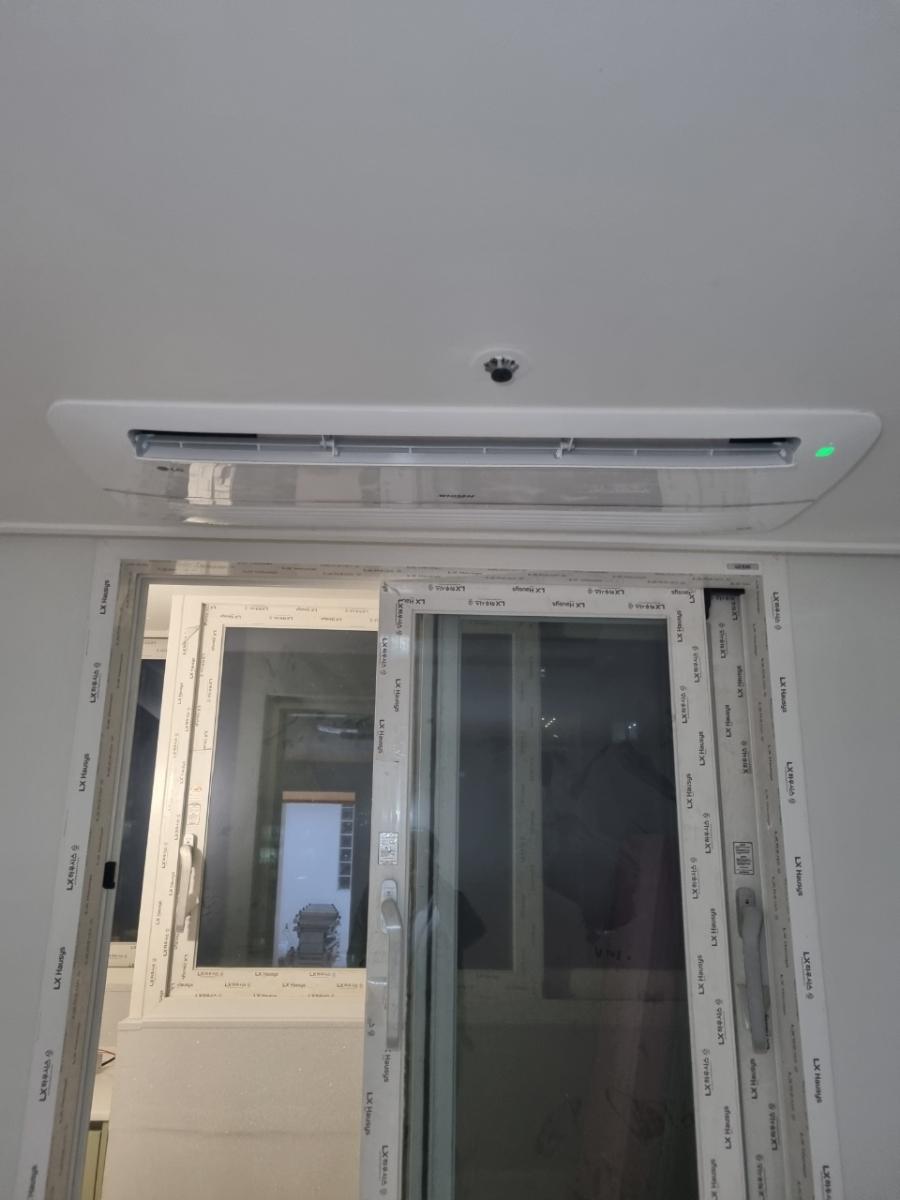

천장형 공기 조절 장치가 설치되었으며 유리 패널이 포함된 도어가 보입니다. 각 방의 면적에 맞는 용량의 기기를 배치해 효율을 높였습니다.

그런데 실내기 대수가 많을수록 실외기 공간 확보와 전력 부하 문제가 핵심이 됩니다. 이번 현장은 실외기를 2라인으로 나누어 작업했습니다.

실외기는 4마력 제품 2대를 사용했으며, 좁은 공간을 효율적으로 쓰기 위해 2단 적재 앵글을 설치해 고정했습니다. 전력 공급을 위해 제품 용량에 맞춘 30A 차단기와 전용 전기선을 사용하여 전기적 부하를 분산시켰습니다.

실내기는 거실 18평, 주방 6평, 나머지 방들에 5평, 5평, 10평, 8평, 6평, 5평형을 각각 배치하여 공간별 맞춤 용량을 적용했습니다.

전체적으로 LG 올인원 제품 7대와 실외기 2대를 연결하는 배선 및 배관 작업이 완료된 상태입니다.

실외기 2단 적재 앵글의 고정 상태와 30A 차단기의 용량 적절성을 먼저 확인해 보세요.
