천장 속 8cm 공간을 활용해 단내림 없이 매립한 LG 시스템에어컨 5대 | 양천구 목동아파트

양천구 목동아파트의 시스템에어컨 설치 현장입니다. 안녕하세요. 철거가 막 끝난 시점에 방문하여 LG 시스템에어컨 5대를 설치하기 위한 선배관 작업을 진행한 구축 아파트 사례예요.

천장 속 공간이 넉넉하지 않은 구축의 경우, 기기 매립을 위해 천장을 낮추는 단내림 공사를 해야 하는지 고민하게 되죠. 어떻게 하면 천장 높이를 유지하면서 배관을 효율적으로 배치할 수 있을지 그 과정을 따라가 볼게요.

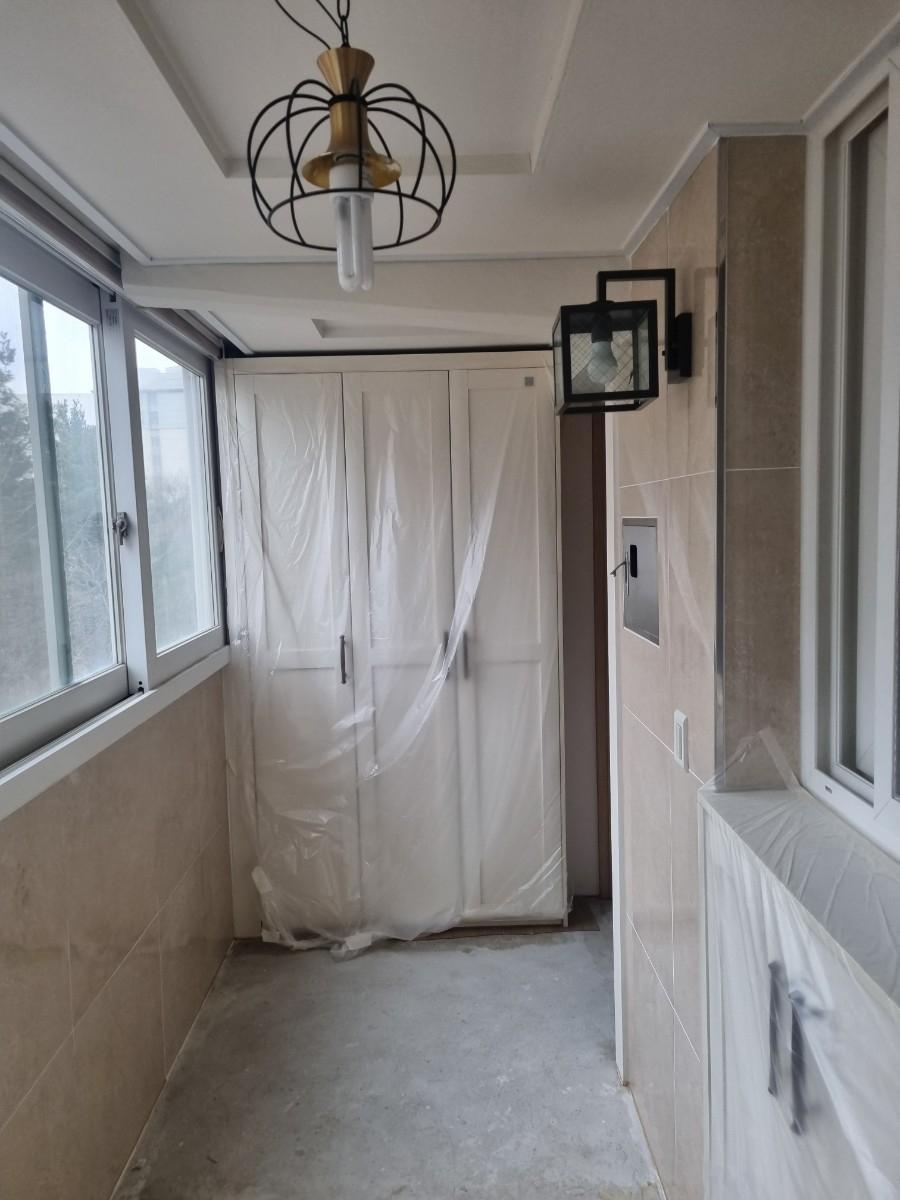

벽면 타일과 창호가 설치된 상태에서 투명 필름으로 덮인 문이 보입니다. 마감재가 들어오기 전, 보이지 않는 설비 라인을 먼저 잡아야 다음 공정이 매끄럽게 이어질 수 있어요.

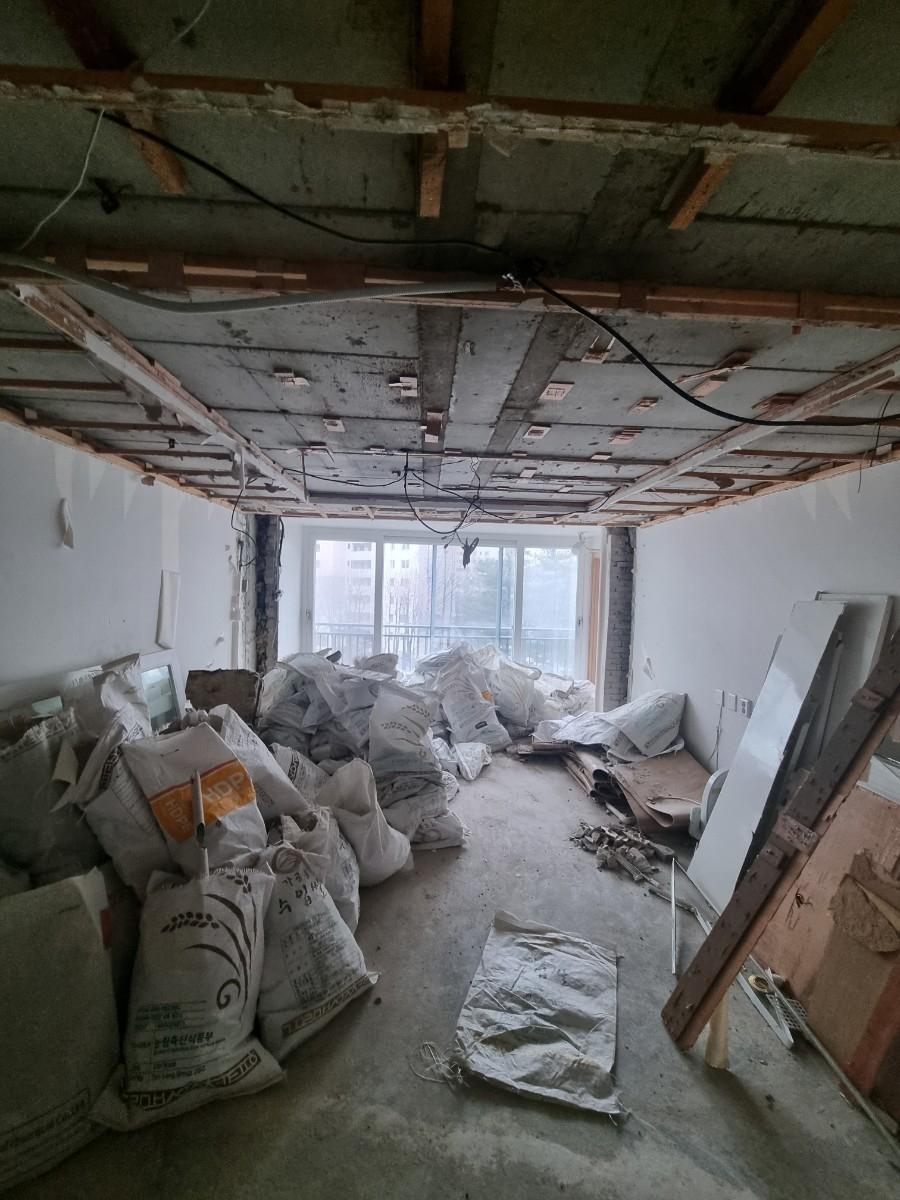

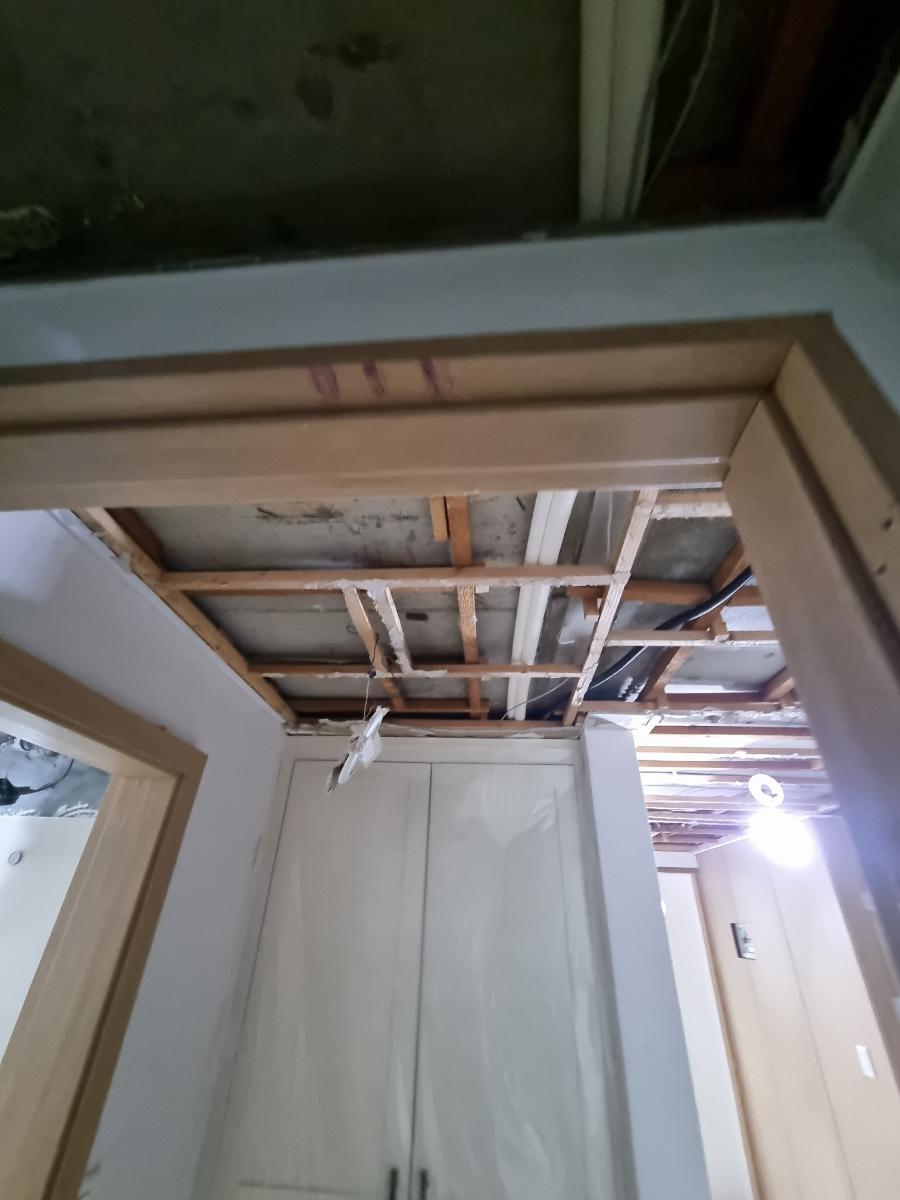

천장의 보드와 나무 구조물이 노출되어 있고 바닥에는 건축 자재들이 놓여 있습니다. 본격적인 배관 작업에 앞서 내부 구조를 파악하는 단계로, 천장 속 가용 공간을 정확히 측정하는 것이 핵심입니다.

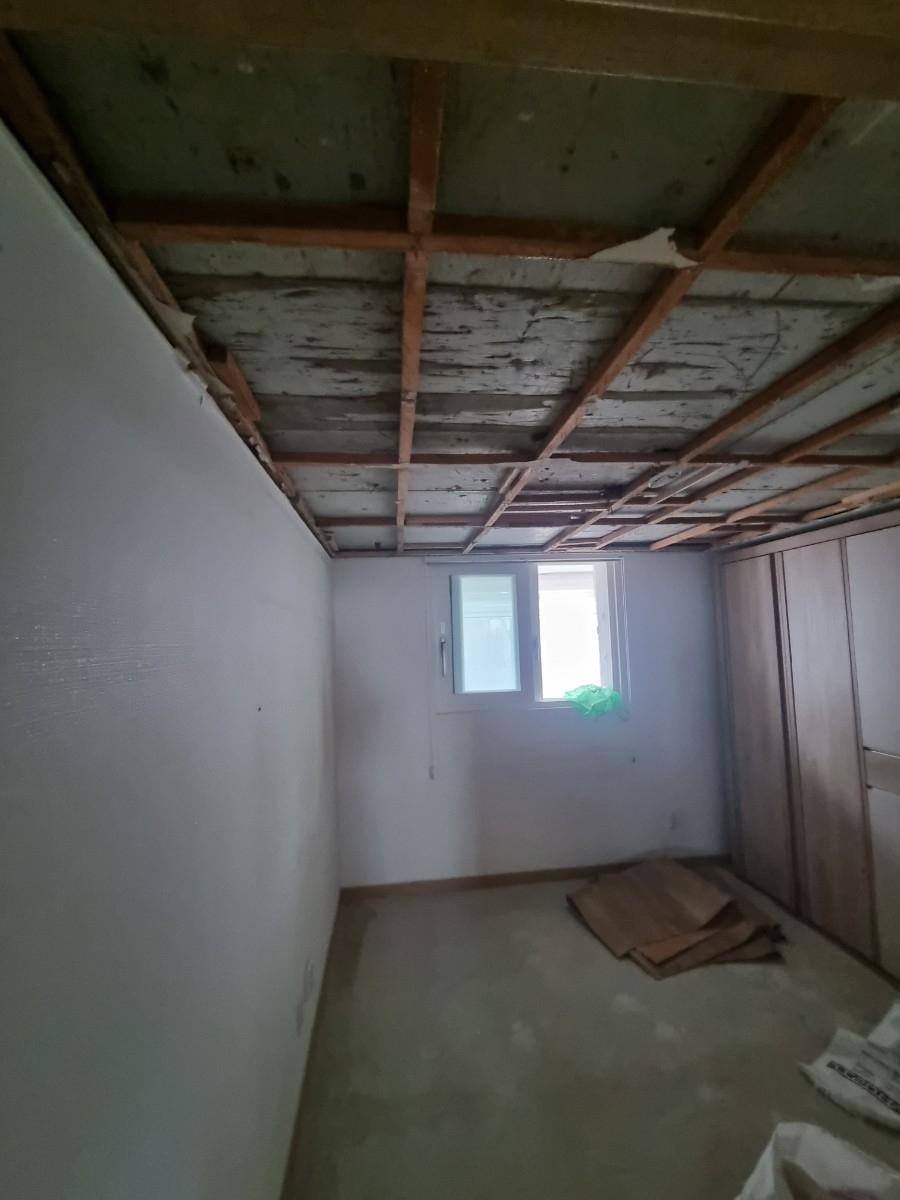

천장이 철거되어 흰색 벽면과 콘크리트 바닥이 드러난 모습입니다. 우측에 목재 수납장이 설치되어 있는데, 이 수납장을 그대로 유지하면서 배관을 연결해야 하기에 경로 설정에 주의가 필요했습니다.

천장 보드 사이로 나무 구조물이 보이고 바닥에는 철제 구조물이 놓여 있습니다. 배관이 지나갈 자리를 확보하기 위해 천장 내부의 간섭물을 확인하며 경로를 잡는 과정이에요.

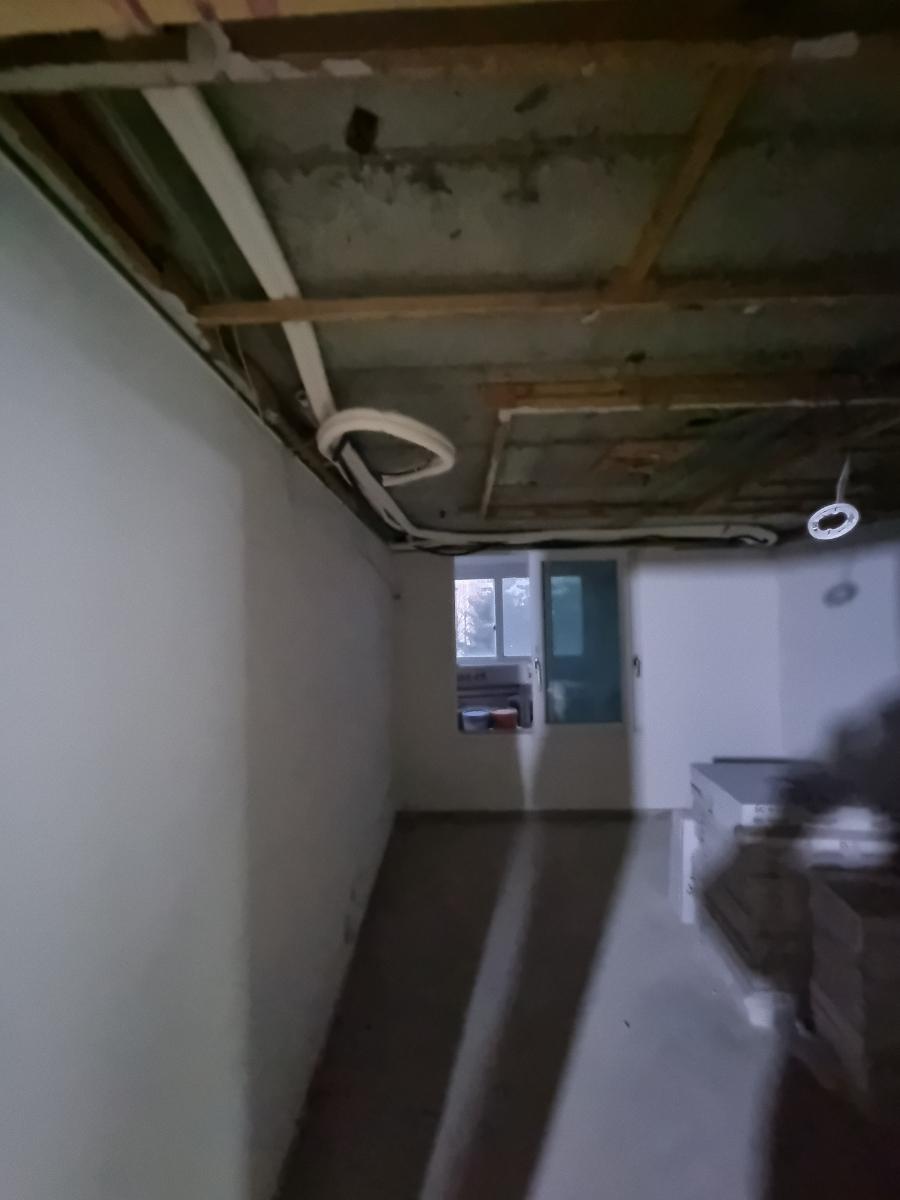

노출된 배관과 철거된 벽체가 보이는 상태입니다. 벽면 일부가 미완성 상태이지만, 배관이 꺾이는 지점과 기기가 들어갈 위치를 미리 지정해 두어야 나중에 마감 시 오차가 생기지 않습니다.

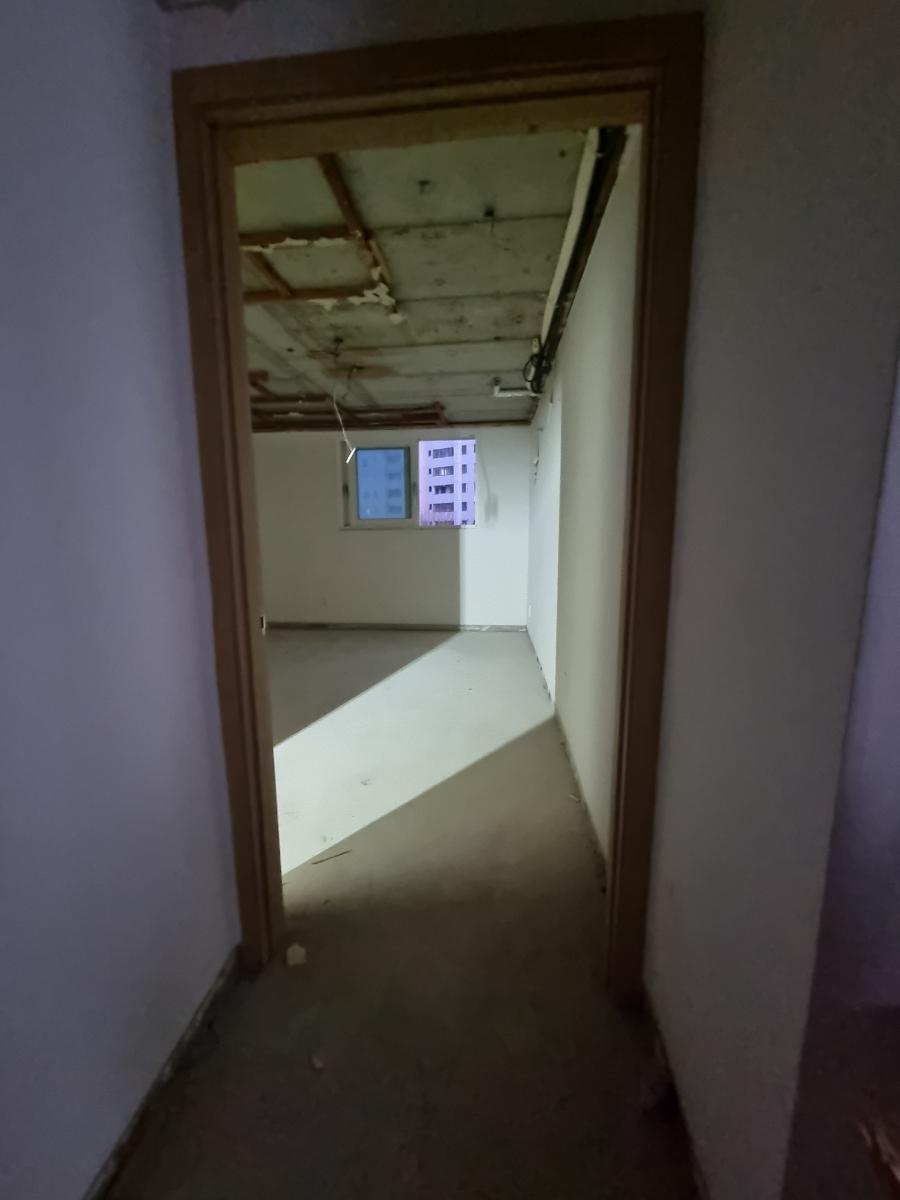

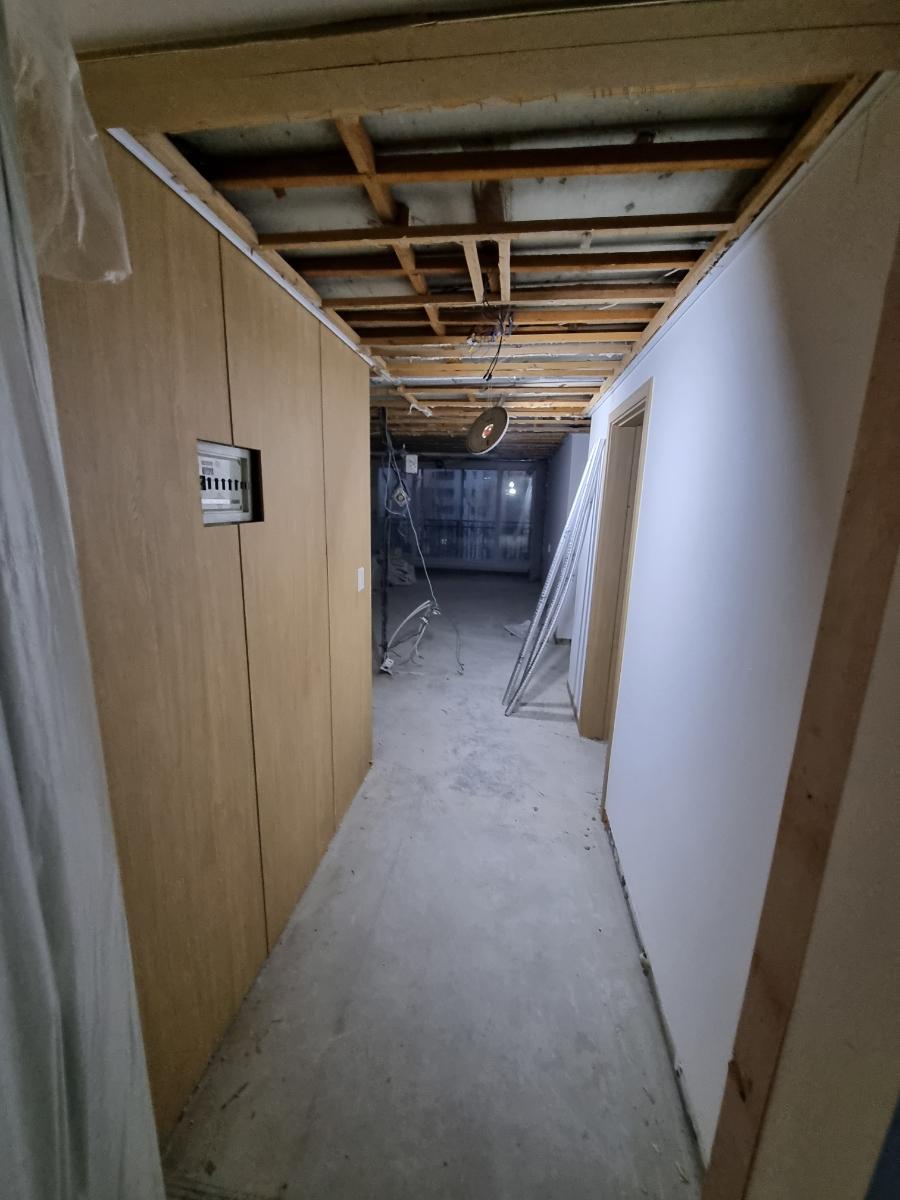

흰색 벽면의 복도 끝에 창문이 있는 방이 연결되어 있습니다. 복도 천장 속으로 여러 대의 실내기로 향하는 배관들이 지나가야 하므로, 엉킴 없이 나란히 배치하는 것이 중요합니다.

자재 1

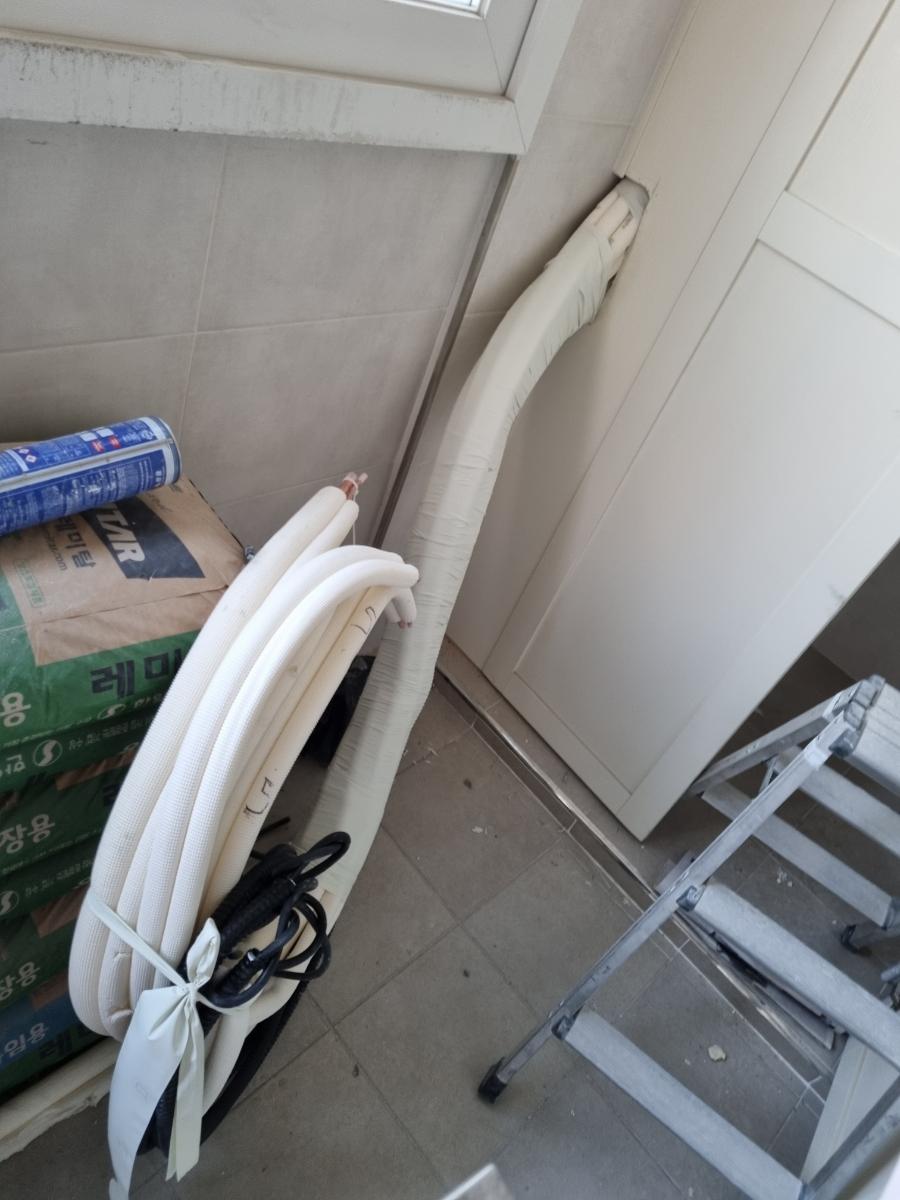

벽돌 벽면에 흰색 호스가 놓여 있고 녹색과 갈색 포장재가 쌓여 있습니다.

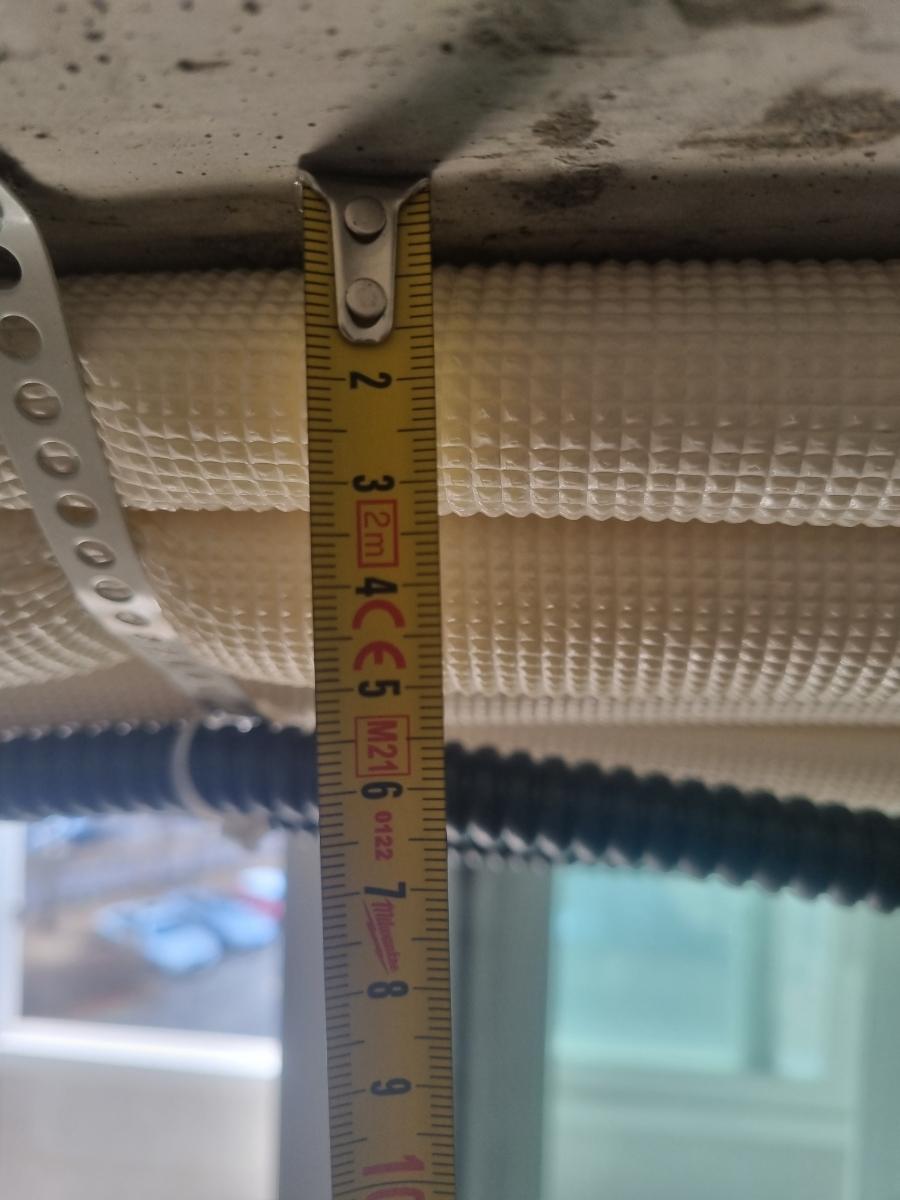

창호 근접 부분에 측정용 테이프가 붙어 있습니다. 정확한 치수 측정은 시스템에어컨 설치의 기본이며, 특히 매립 깊이를 결정하는 결정적인 근거가 됩니다.

콘크리트 구조물과 보가 노출된 천장 아래로 문이 보입니다. 천장 속 공간이 8cm 정도 확보된 것을 확인했고, 이 수치는 단내림 없이 기기를 매립할 수 있는 충분한 높이입니다.

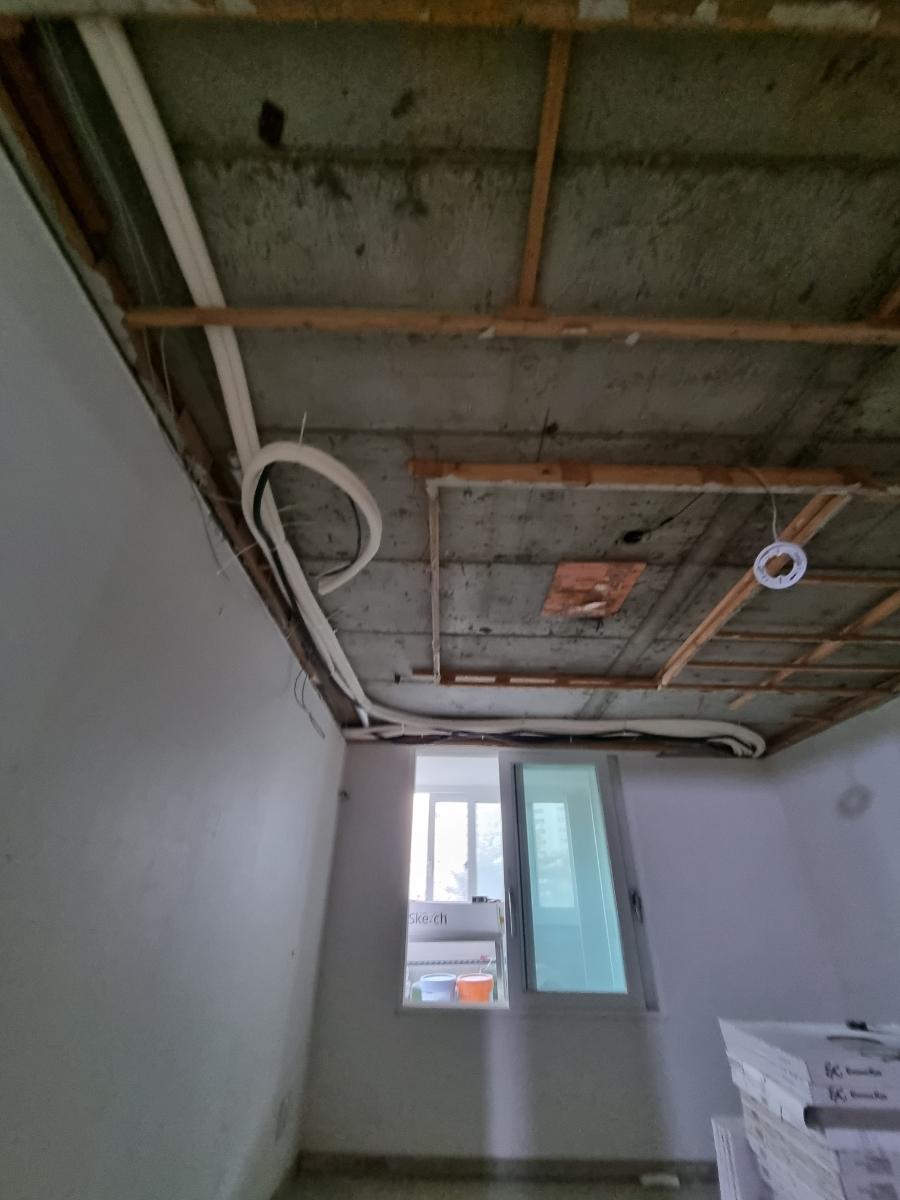

콘크리트 천장에 나무 보와 백색 전선이 노출되어 있습니다. 다섯 개의 배관을 천장에 최대한 밀착시켜 배치함으로써, 거주자가 느끼는 천장 높이의 손실을 막았습니다.

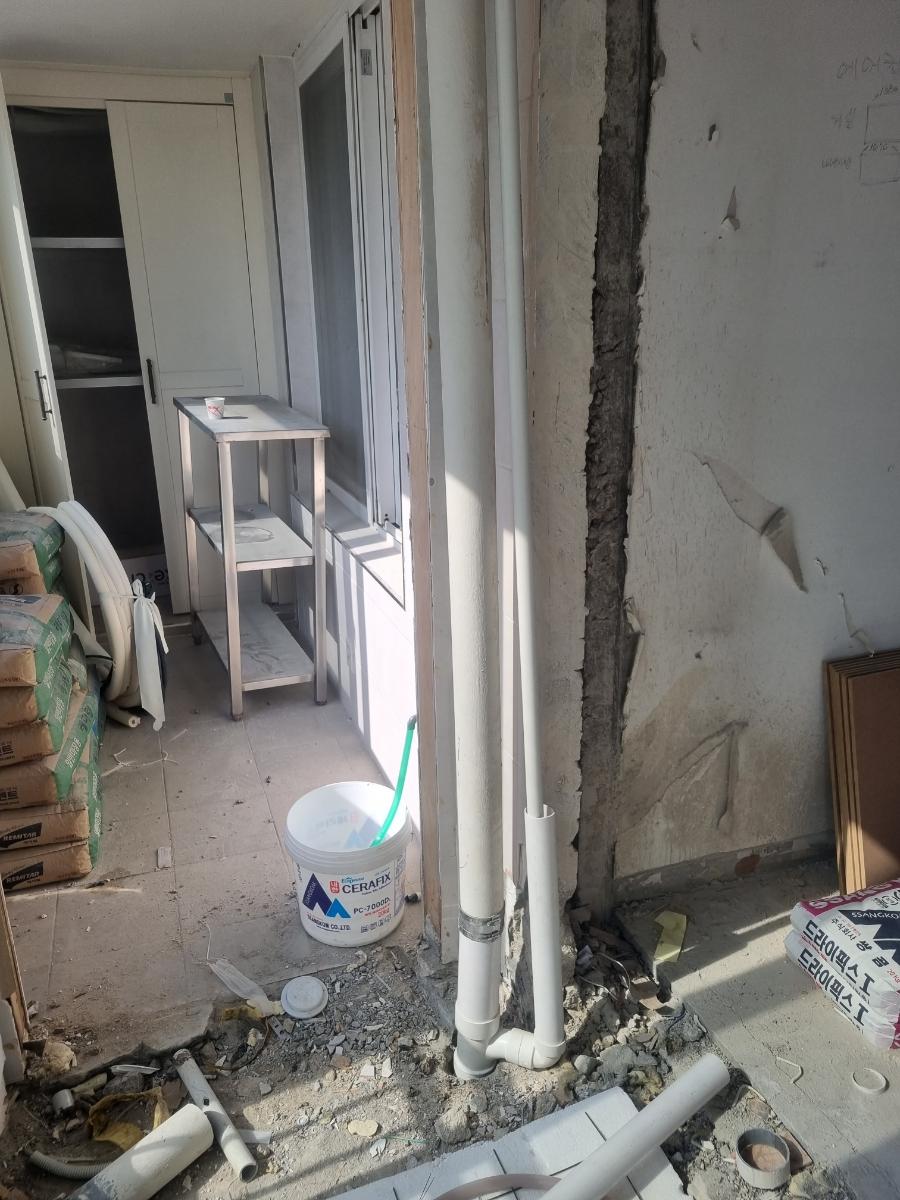

벽면이 벗겨진 상태에서 흰색 배수관과 CERAFIX 물통, 금속 선반 등이 보입니다. 배관 작업 후에는 물이 빠져나가는 드레인관의 구배를 잡는 것이 누수를 막는 핵심 작업입니다.

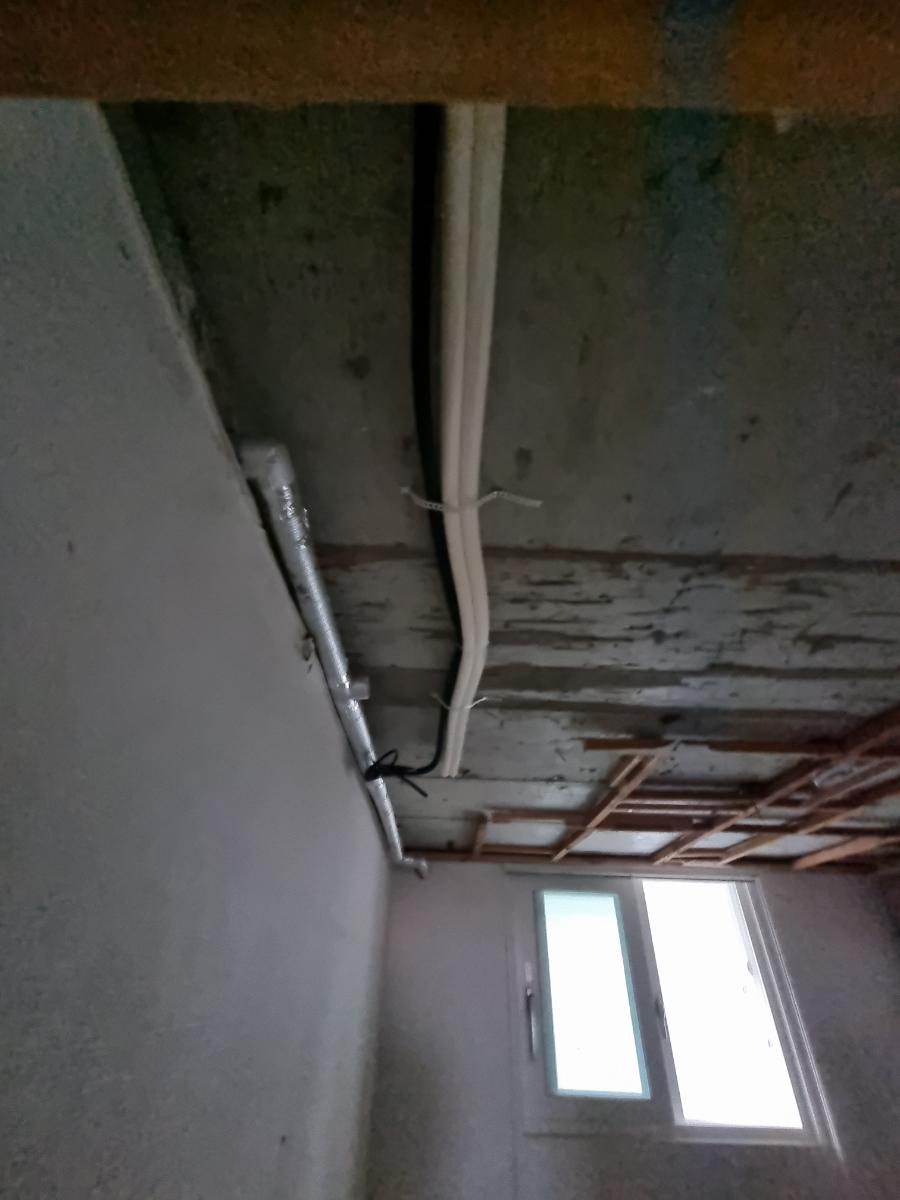

콘크리트 천장에 흰색 PVC관과 은색 금속관이 매달려 있습니다. 거실 확장 부위의 드레인관은 설비 측에서 우수관 쪽으로 안정성 있게 마감 처리를 진행해 주셨습니다.

실외기 설치 공간의 경우 기존 수납장을 그대로 사용해야 하는 조건이었습니다. 배관이 외부로 과하게 드러나지 않도록 미관에 신경 써서 작업했으며, 실외기는 2단 적재앵글을 사용하여 공간 효율을 높였습니다.

구축 아파트에서 시스템에어컨을 계획하신다면 천장 속 공간이 최소 8cm 이상 확보되는지 먼저 확인해 보세요. 이 수치에 따라 단내림 공사 여부가 결정되며, 전체적인 인테리어 마감 느낌이 달라집니다.

LG 시스템에어컨 5대의 선배관 작업과 드레인관 마감까지 마친 상태입니다. 실외기 2단 적재앵글 설치를 통해 좁은 공간에서도 효율적인 배치가 가능하도록 준비했습니다.

천장 속 8cm 공간을 확인하고 LG 시스템에어컨 5대를 배치한 이번 사례처럼, 현장 상황에 맞는 배관 경로를 먼저 설정해 보세요.
