실외기 1대로 최대 6대까지 연결하는 천장 매립 설계 | 동작구 상도동 힐스테이트 프레스티지

동작구 상도동 힐스테이트 프레스티지 입주를 앞두고 천장형 시스템에어컨을 설치한 현장입니다. 안녕하세요. 거실과 각 방에 걸쳐 실내기를 배치하여 여름철 고온과 습도에 대비하는 작업이었습니다.

천장 속에 배관을 숨겨야 하는 공정이라 어디서부터 손을 대야 할지 막막할 때가 있죠. 어떤 순서로 배관을 잡고 마감했는지 그 과정을 따라가 볼게요.

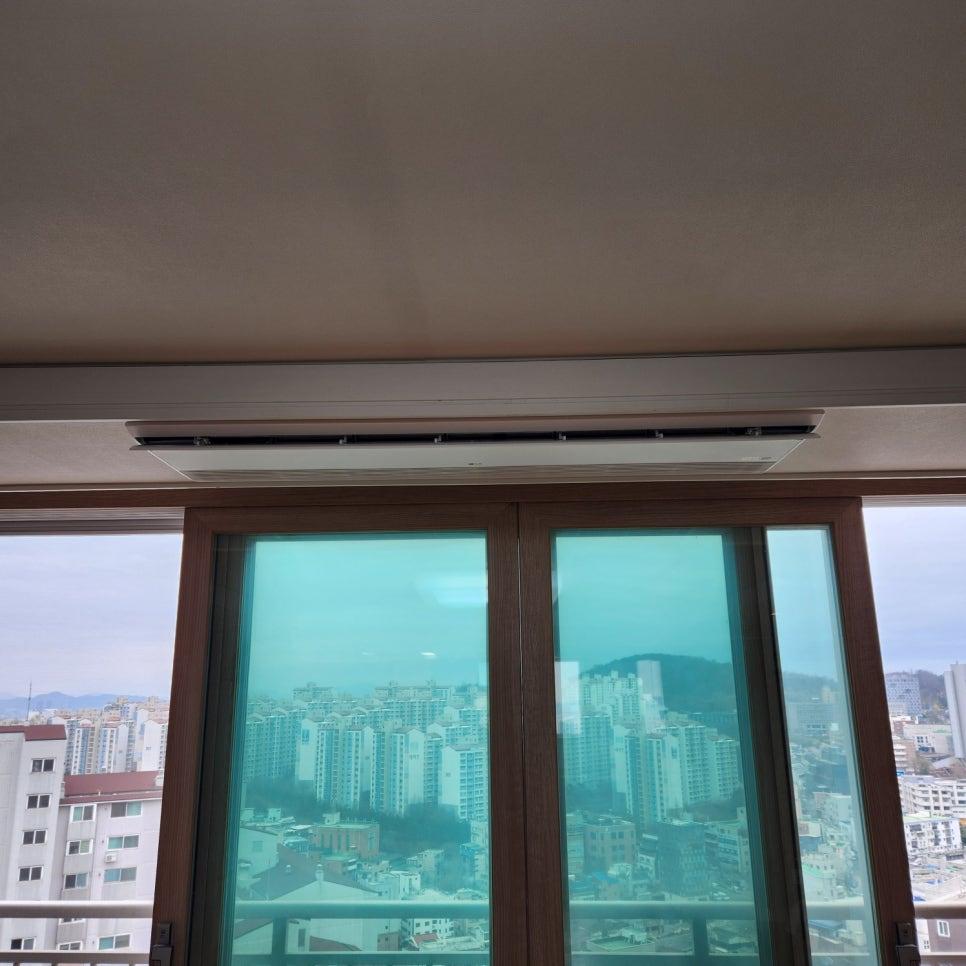

베이지색으로 마감된 천장과 나무 테두리의 창호가 맞닿은 지점입니다. 시스템에어컨은 천장에 구멍을 뚫는 타공 작업이 핵심인데, 너무 넓으면 소음이나 견고성에 문제가 생기고 너무 좁으면 기기가 들어가지 않아 추가 작업이 필요합니다. 정밀한 타공을 통해 기기를 안착시켜 천장 면과 실내기 테두리가 이질감 없이 맞물리도록 했습니다.

그런데 눈에 보이는 기기 설치보다 더 중요한 것은 천장 내부의 배관 연결입니다. 실외기 1대로 최대 6대의 실내기를 연결하는 구조라 배관이 꺾이거나 휘는 구간이 생기는데, 이때 이음새에서 가스가 새지 않도록 조이는 과정이 필수적입니다. 배관 연결 후에는 모든 실내기에서 냉방이 충분히 이루어지도록 냉매를 철저히 보충했습니다.

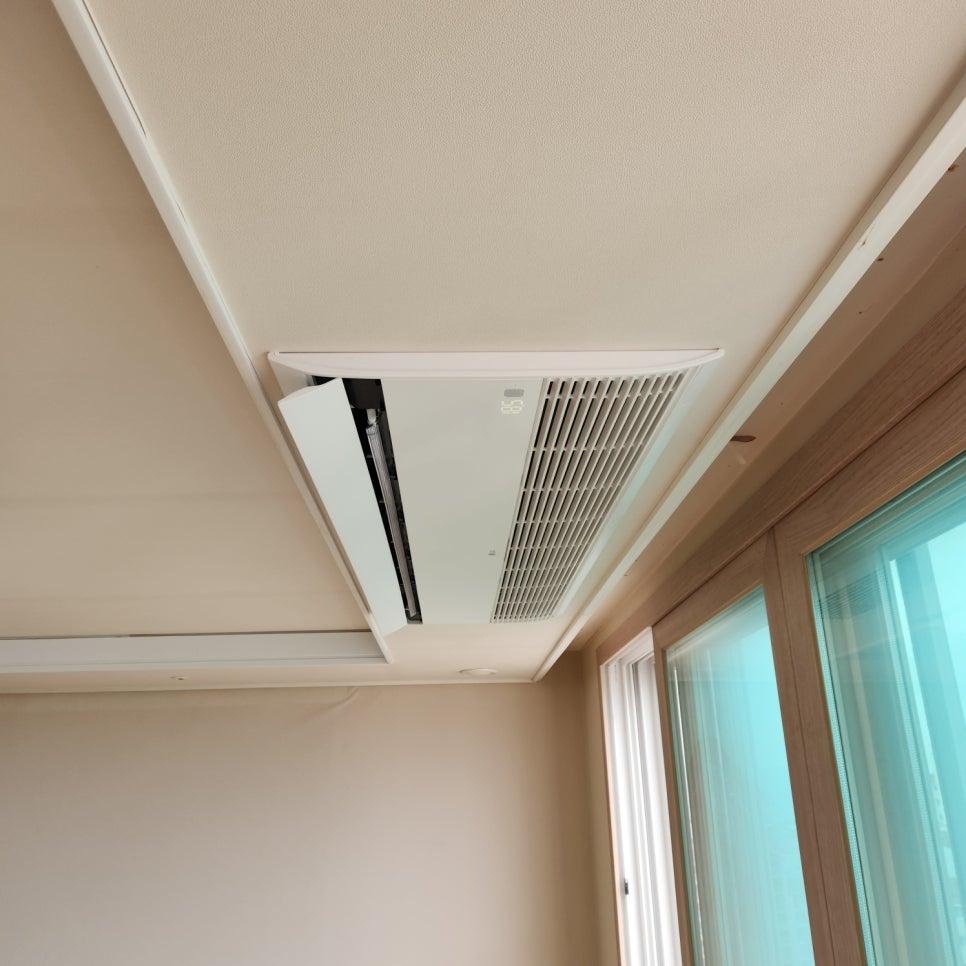

천장에 설치된 공기 조절 장치와 창호가 인접한 공간의 모습입니다. 이 모델은 온습도 제어 센서가 내장되어 있어 각 방의 설정값에 따라 가동되며, 인체 감지 센서가 추가로 장착되어 사람의 움직임이 있을 때만 작동하도록 설계되었습니다.

물 흐름이 중요한 응축수 배수 파이프 작업도 함께 진행했습니다. 파이프가 밖으로 흘러나오지 않고 하수구 안으로 정확히 빠져나가야 곰팡이 발생을 막을 수 있기 때문입니다. 마지막으로 전기 배선과 차단기를 연결하고 최종 테스트를 거쳐 모든 공정을 마무리했습니다.

실내기 6대까지 수용 가능한 실외기 용량과 인체 감지 센서의 유무를 미리 확인하는 것이 중요합니다. 특히 타공 위치와 배수관의 경로를 정확히 파악해야 마감 후 결함이 생기지 않습니다.

거실과 방 4개를 포함한 40평형 이상의 면적에 실외기 1대로 시스템에어컨 설치를 완료했습니다. 5년간의 AS 보장 범위 내에서 사후 관리가 이루어질 예정입니다.

실외기 1대로 최대 6대까지 연결하는 구성과 인체 감지 센서의 효율성을 고려해 계획해 보세요.
