평촌어바인퍼스트 입주 전 단계에서 냉방 설비를 구축한 현장입니다. 안녕하세요. 거실과 주방이 연결된 개방형 구조라 냉기가 한쪽으로 쏠릴 수 있는 환경이었으며, 이에 맞춰 공간별 실내기 배치와 배관 경로를 설정했습니다.

천장 속 구조를 미리 점검하고 배관을 잡는 과정이 쉽지 않을 때가 있죠. 어떤 순서로 설비를 구성하고 마감했는지 그 과정을 따라가 볼게요.

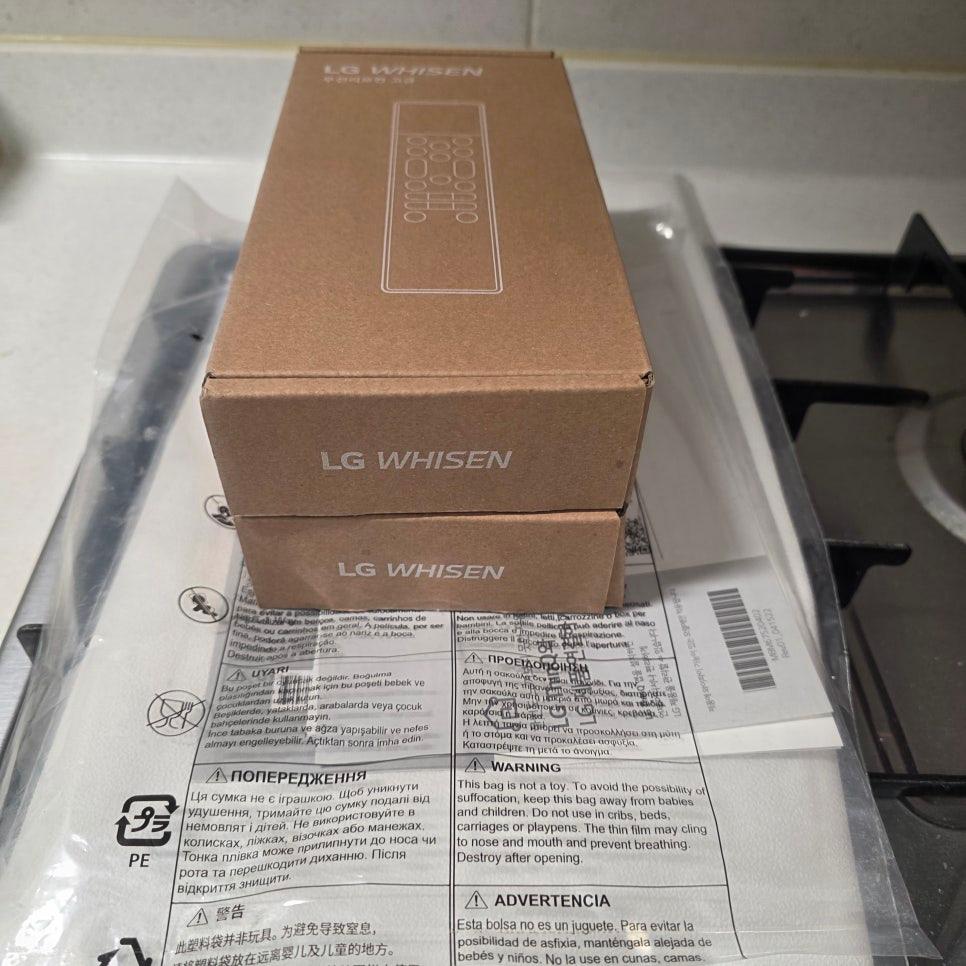

주방 가스레인지 위에 LG WHISEN 브랜드 박스가 놓여 있습니다. 입주 전 시공이라 동선 확보가 용이하며, 천장 내부 구조를 완전히 점검하며 작업을 시작했습니다.

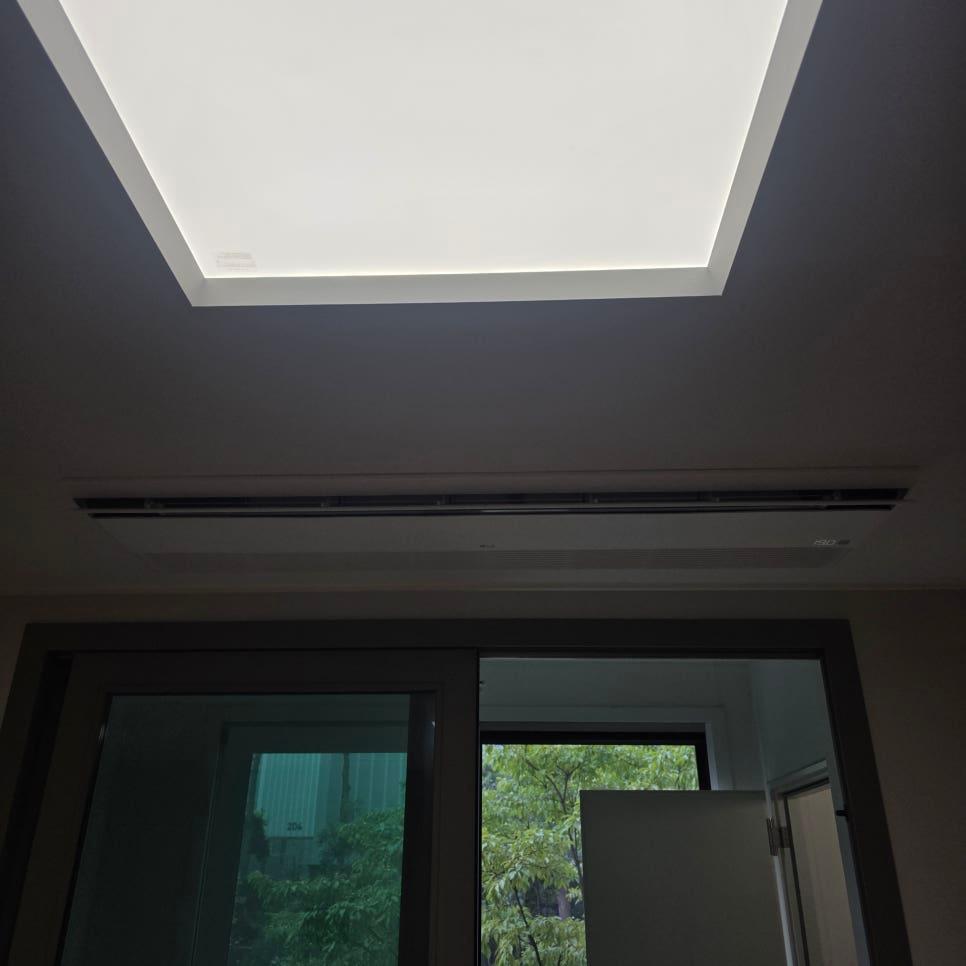

천장의 라이트 박스와 벽면에 설치된 에어컨이 보입니다. 거실에는 대형 실내기를 중앙 천장에 매립해 냉기가 고르게 퍼지도록 했으며, 주방의 열까지 분산하도록 송풍 방향과 각도를 넓게 설정했습니다.

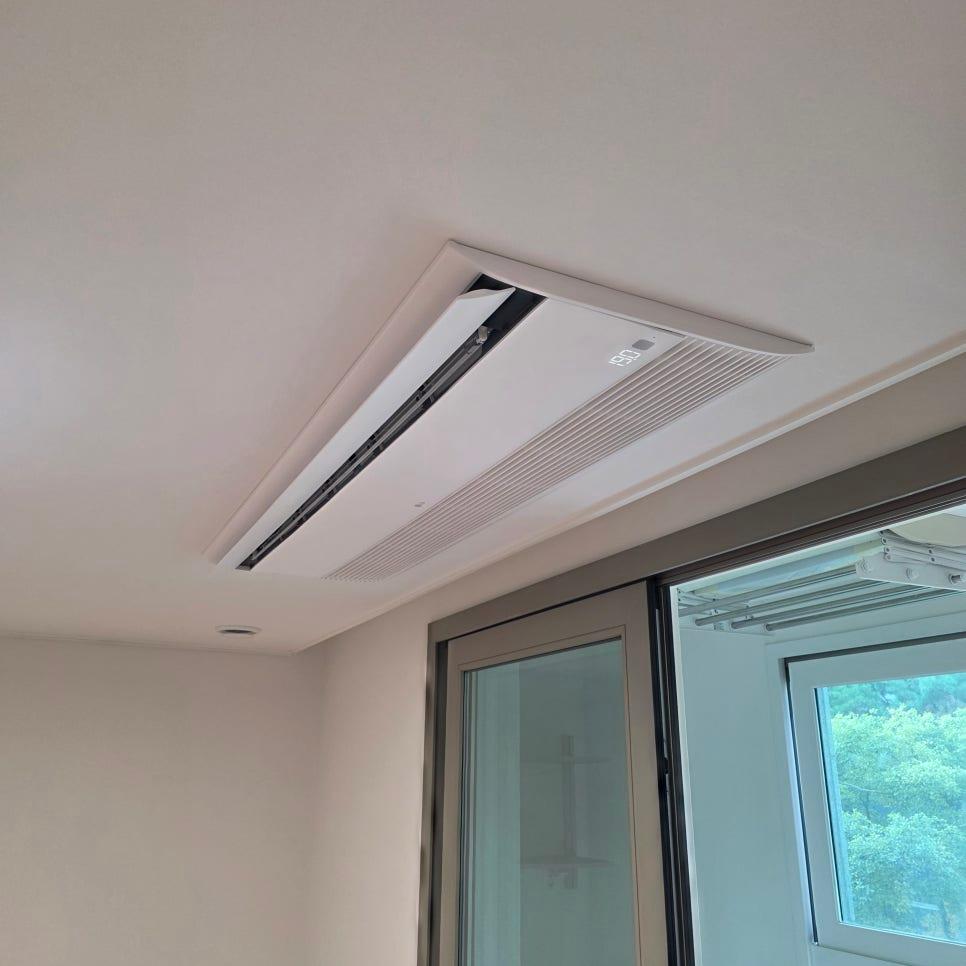

천장에 설치된 공기 순환기와 창문이 인접한 모습입니다. 침실의 경우 바람이 몸에 직접 닿지 않도록 벽 쪽으로 각도를 조정해 은은한 냉방이 유지되도록 조절했습니다.

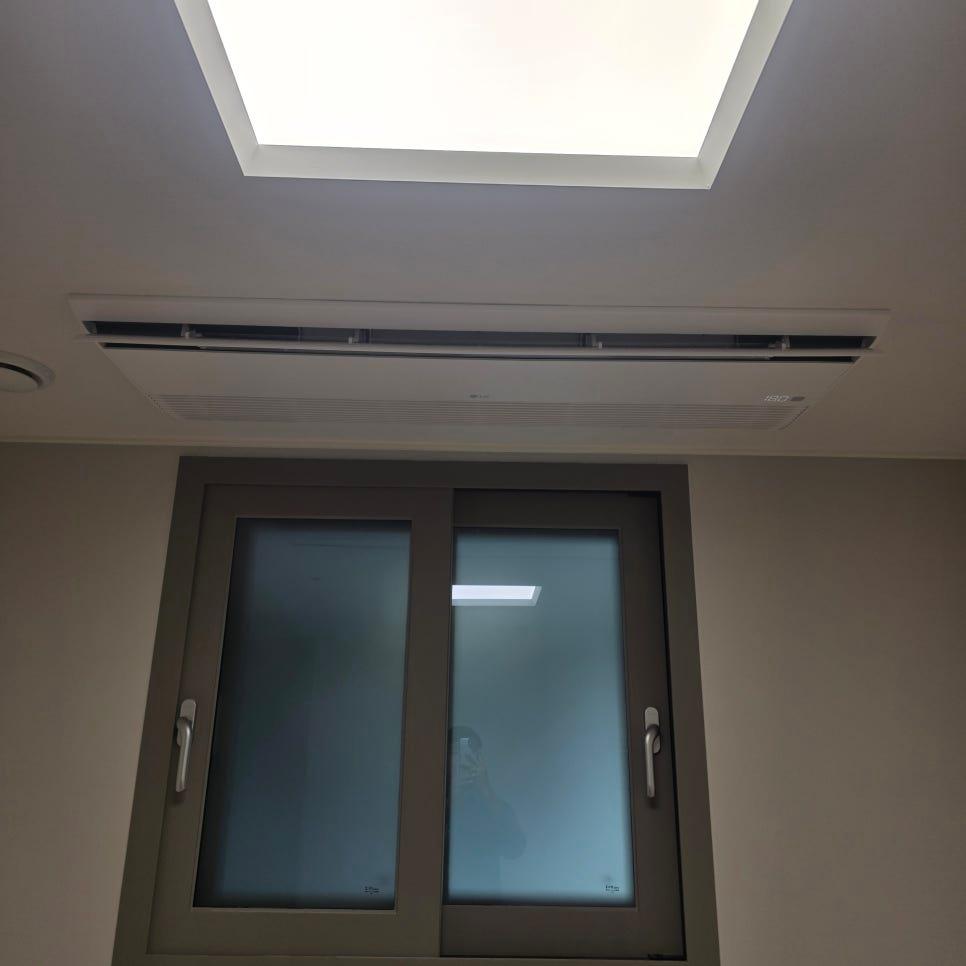

천장의 스카이라이트와 공기청정기, 블라인드가 설치된 창호가 보입니다. 아이 방은 냉기 반응 속도를 높이기 위해 배관 라인을 짧게 적용하여 온도 조절이 빠르게 이루어지도록 설계했습니다.

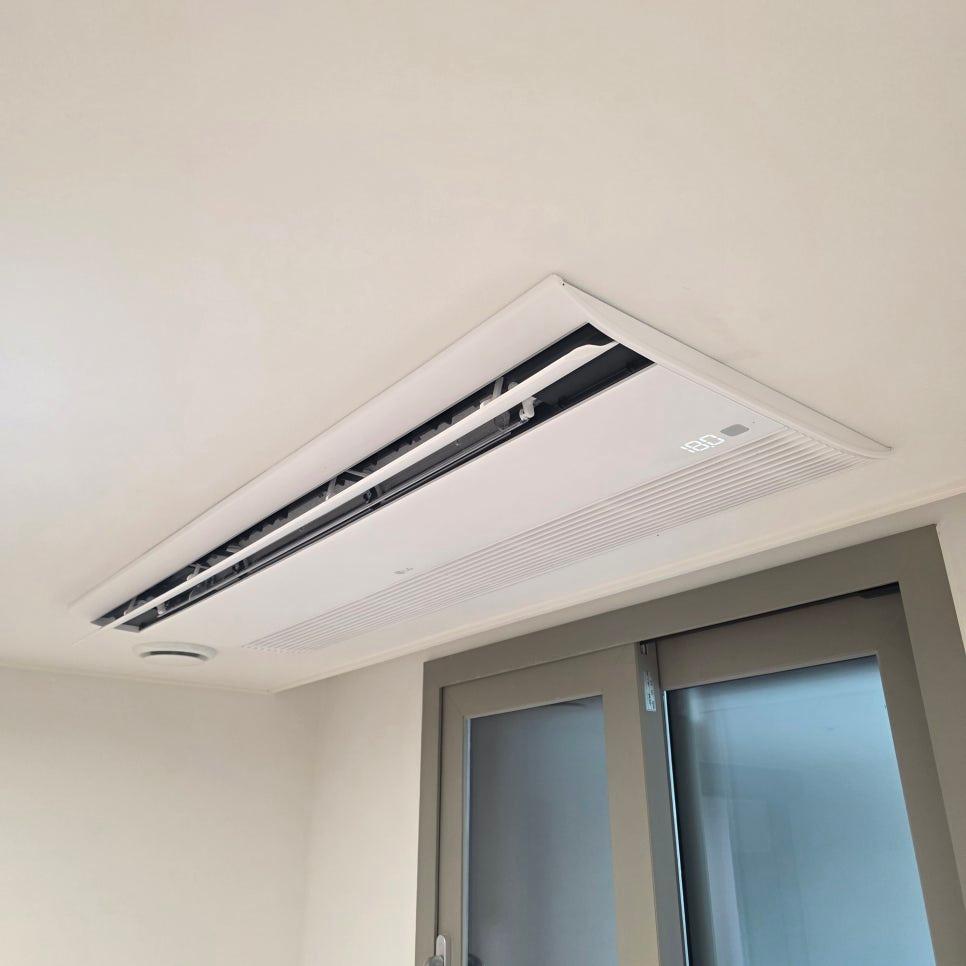

천장에 설치된 공기 조절 장치와 그 아래 창문이 보입니다. 실내기 주변은 매립형 패널을 사용해 기존 인테리어와 어울리도록 마감했으며, 돌출된 부분 없이 평평하게 처리했습니다.

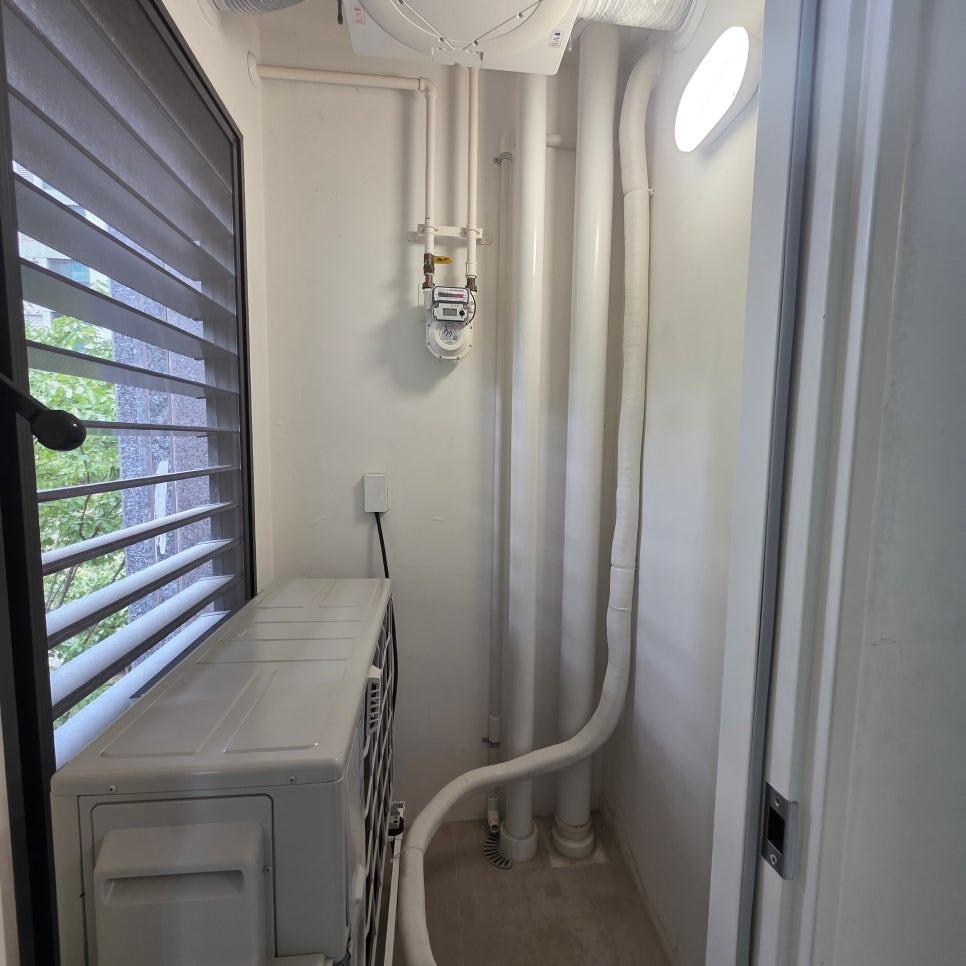

창호와 에어컨 외부 유닛, 배관 및 전기 박스가 설치된 공간입니다. 냉매 효율을 위해 불필요한 굴곡을 없애고 직선 경로 위주로 배관을 구성해 압력 손실을 줄였습니다.

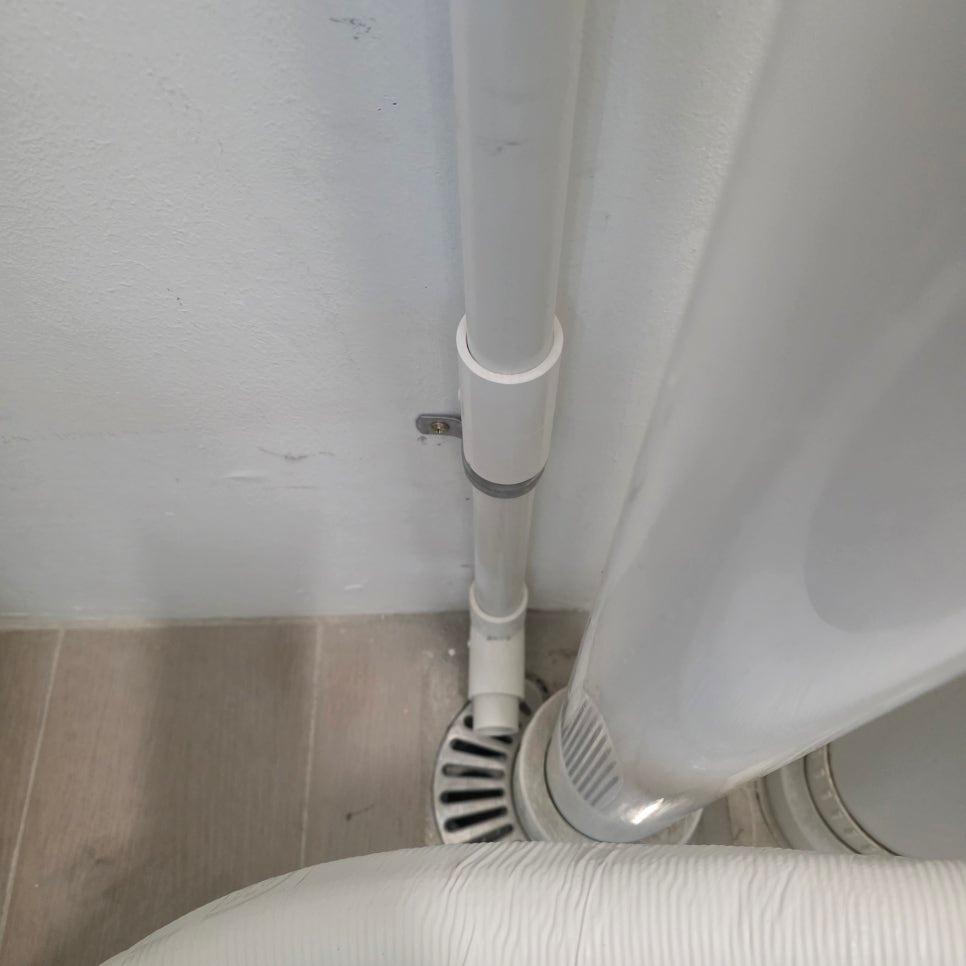

흰색 벽면에 부착된 백색 배관과 바닥 타일, 배수구 연결부가 보입니다. 배관 이음부는 특수 절연재로 감쌌으며, 특히 거실 천장과 벽면이 만나는 구간은 단열재를 두 겹으로 보강해 결로로 인한 마감재 변색을 예방했습니다.

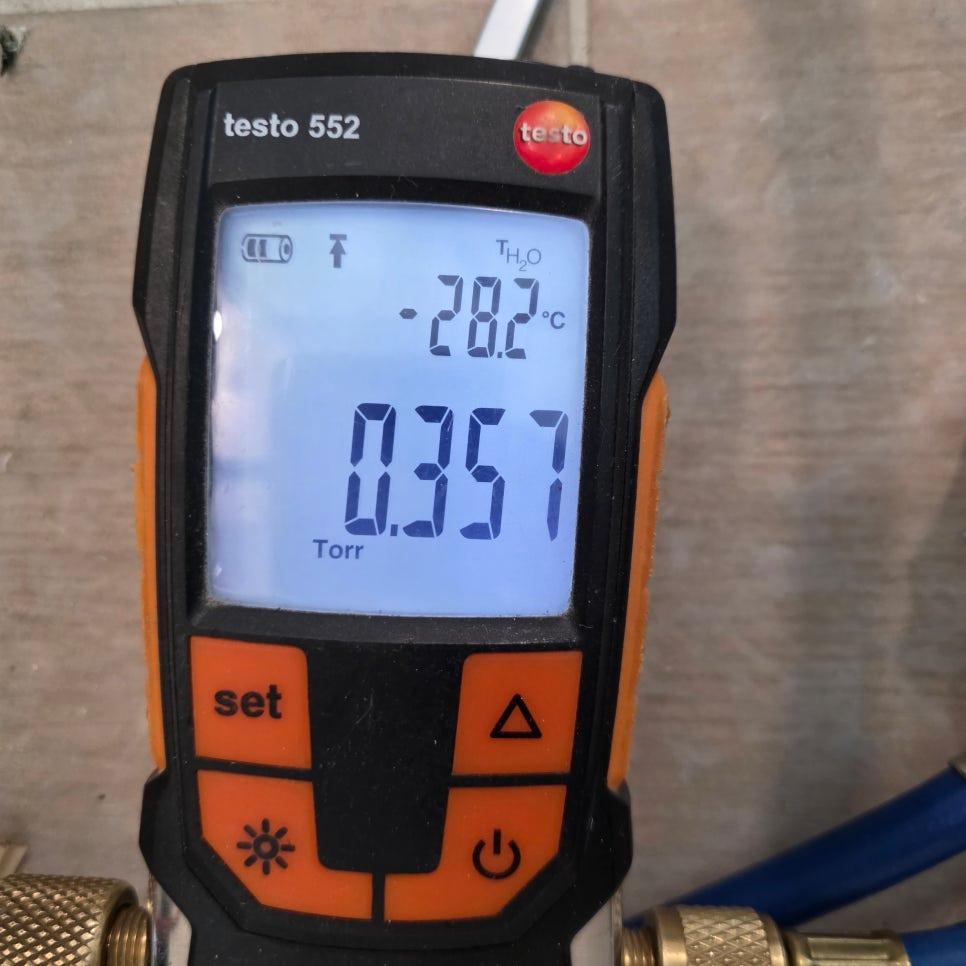

테스토 552 측정기 화면에 -28.2°C와 0.357 Torr 값이 표시되어 있습니다. 배수관 기울기를 세밀하게 맞춰 응축수가 자연스럽게 배출되도록 설계하여 역류나 소음 문제를 방지했습니다.

욕실 세부 장면이지만 정확한 설비 형상은 확인되지 않습니다. 보이지 않는 곳의 정밀함이 중요하기에 전용 차단기와 전력 라인을 점검하고, 전용 회로로 분리해 전기적 안전성을 높였습니다.

벽면에 설치된 에어컨과 전기 소켓, 센서 장치가 보입니다. 배선은 외부 간섭을 막기 위해 보호관을 이중으로 감싸 전기 과열 위험을 줄이는 조치를 취했습니다.

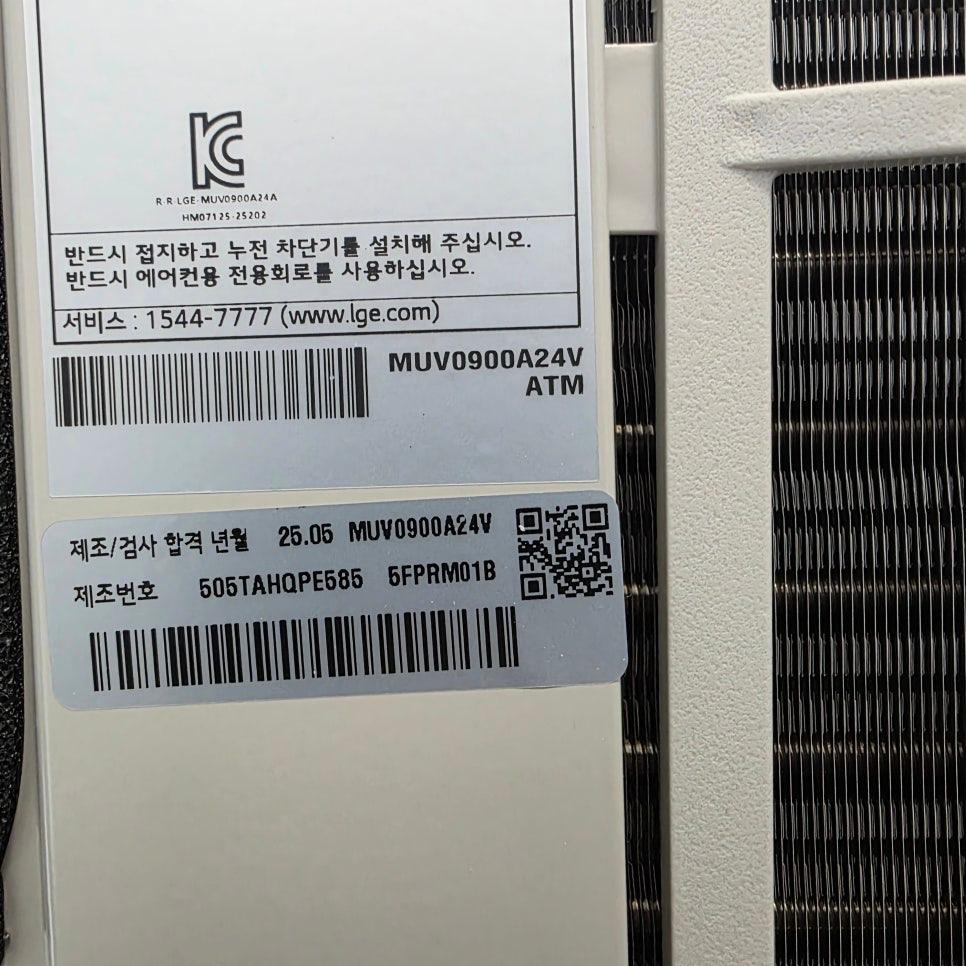

LG 에어컨의 라벨과 QR 코드가 부착된 상세 모습입니다. 실외기는 통풍이 원활한 다용도실에 배치했으며, 냉각 효율을 위해 벽면과 최소 30cm 이상의 공간을 확보했습니다.

냉장고 본체에 부착된 설치 정보와 경고 라벨이 보입니다. 실외기 진동이 벽체로 전달되지 않도록 방진 패드를 설치해 소음을 줄였으며, 최종 시운전을 통해 냉매 순환 속도와 소음 수준을 확인하며 마무리했습니다.

입주 전 가을 시즌에 시공하면 외부 온도가 높지 않아 냉매 압력 조정이 안정적이고 천장 내부 습기가 적어 마감 품질을 높일 수 있습니다. 특히 실외기 설치 시 30cm 이상의 이격 거리 확보와 전용 회로 분리 여부를 미리 체크하는 것이 중요합니다.

거실과 주방, 침실 및 아이 방까지 공간별 맞춤 냉방 설비를 구축하고 시운전까지 마친 상태입니다. 전력 사용량과 냉매 순환 속도가 일정하게 유지되는 것을 확인했습니다.
