단열 슬리브 이중 마감과 독립 회로 구성의 디테일 | 평택 센트럴자이 3단지

평택 센트럴자이 3단지 입주 전 세대에서 진행한 시스템에어컨 매립 시공 현장입니다. 안녕하세요.

천장고가 높고 거실이 넓은 구조적 특징을 가진 신축 단지로, 공간 설계 단계부터 배관 경로를 최적화하는 작업이 필요했습니다.

천장 속 보이지 않는 배관의 품질이 냉방 효율을 결정짓기에 고민이 많으실 텐데요. 어떤 순서로 설비를 구축하고 마감했는지 기록을 따라가 볼게요.

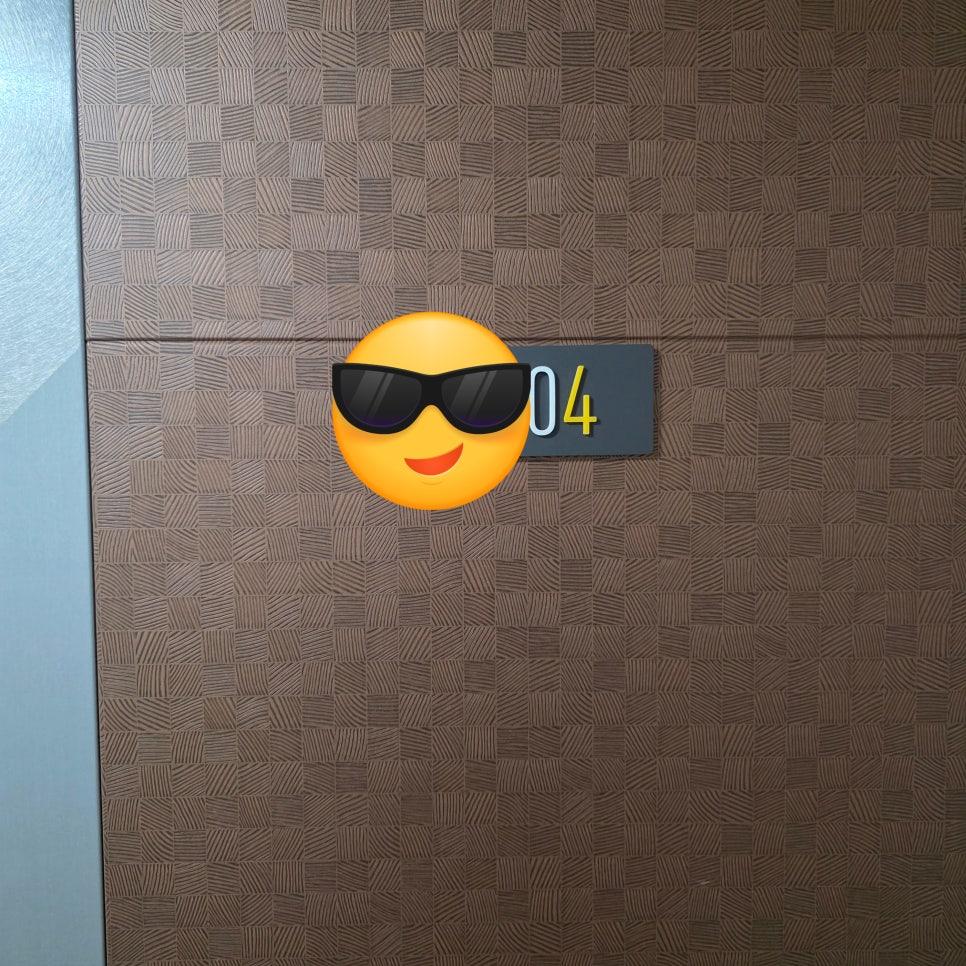

벽면에 격자 무늬 패턴의 마감재가 적용된 공간에 04번 번호판이 부착되어 있습니다. 본격적인 기기 설치에 앞서 각 구역의 위치를 지정하고 배관이 지나갈 경로를 미리 설정하는 과정입니다.

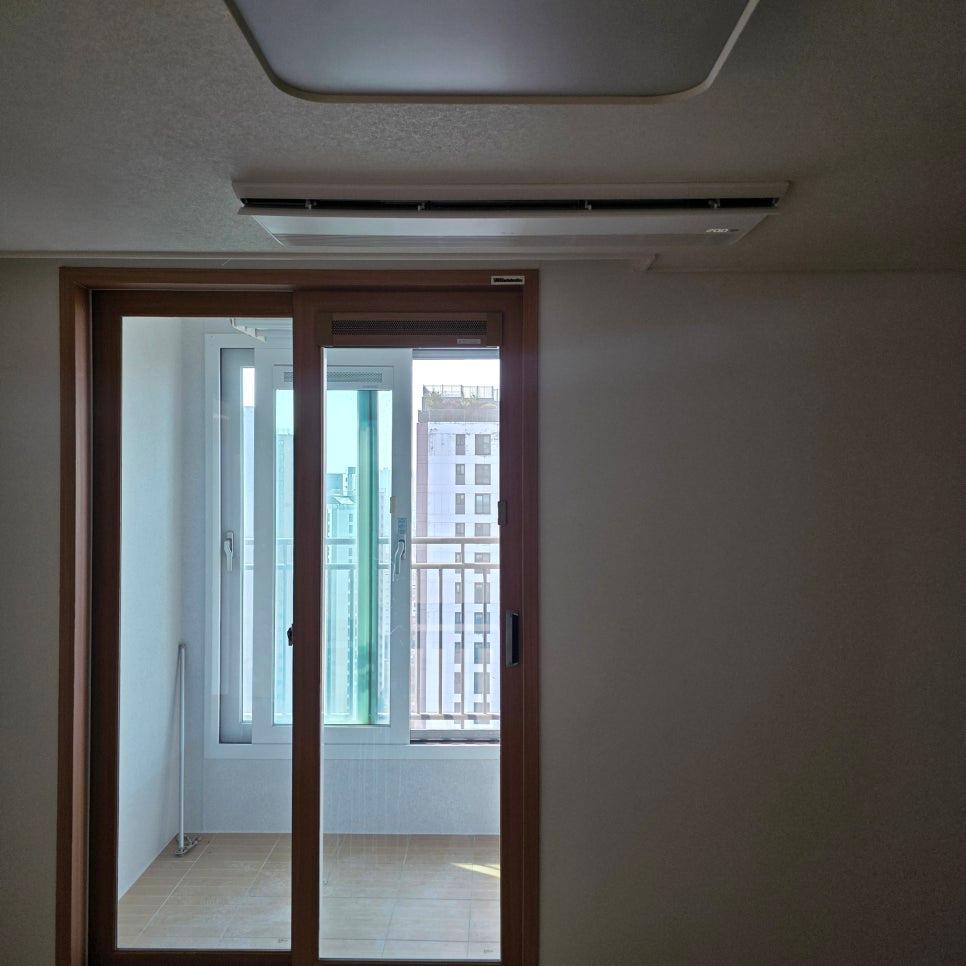

슬라이딩 도어가 설치되어 있고 베란다 창호가 보이는 실내 공간입니다. 거실과 방의 경계 지점에서 배관이 꺾이는 각도를 최소화해야 냉매 흐름의 손실을 줄일 수 있습니다.

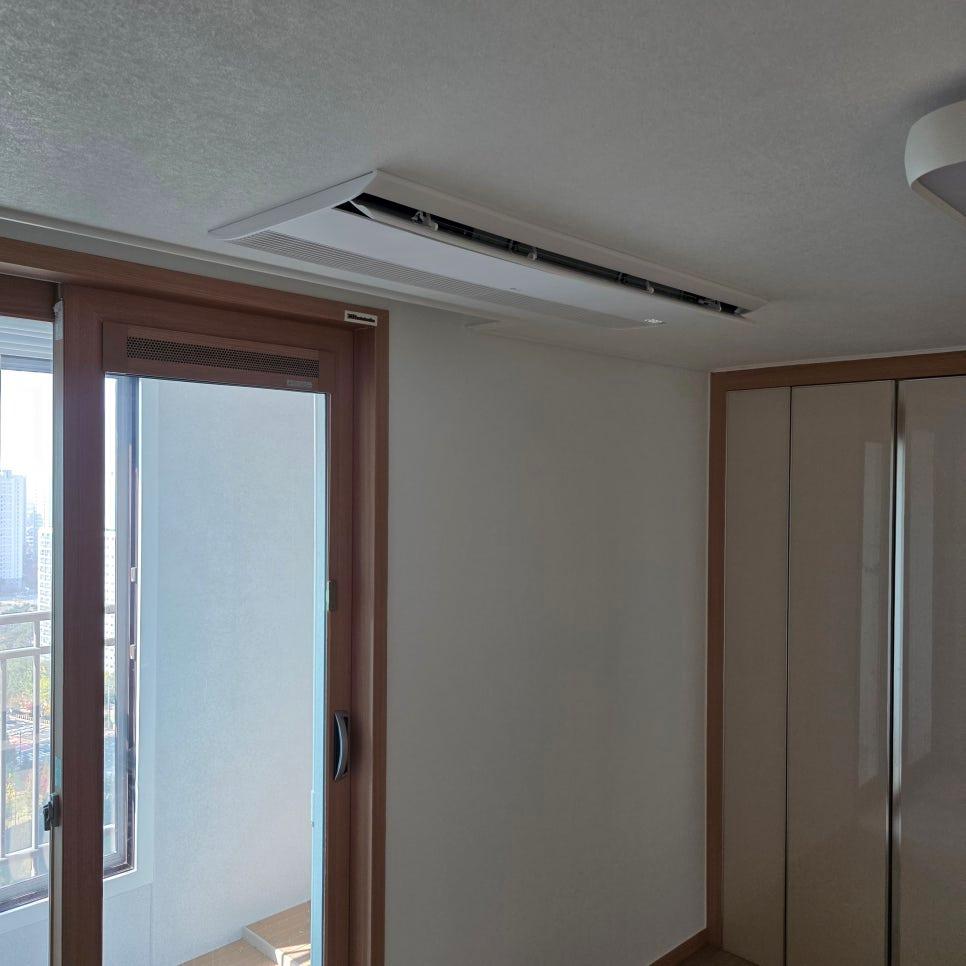

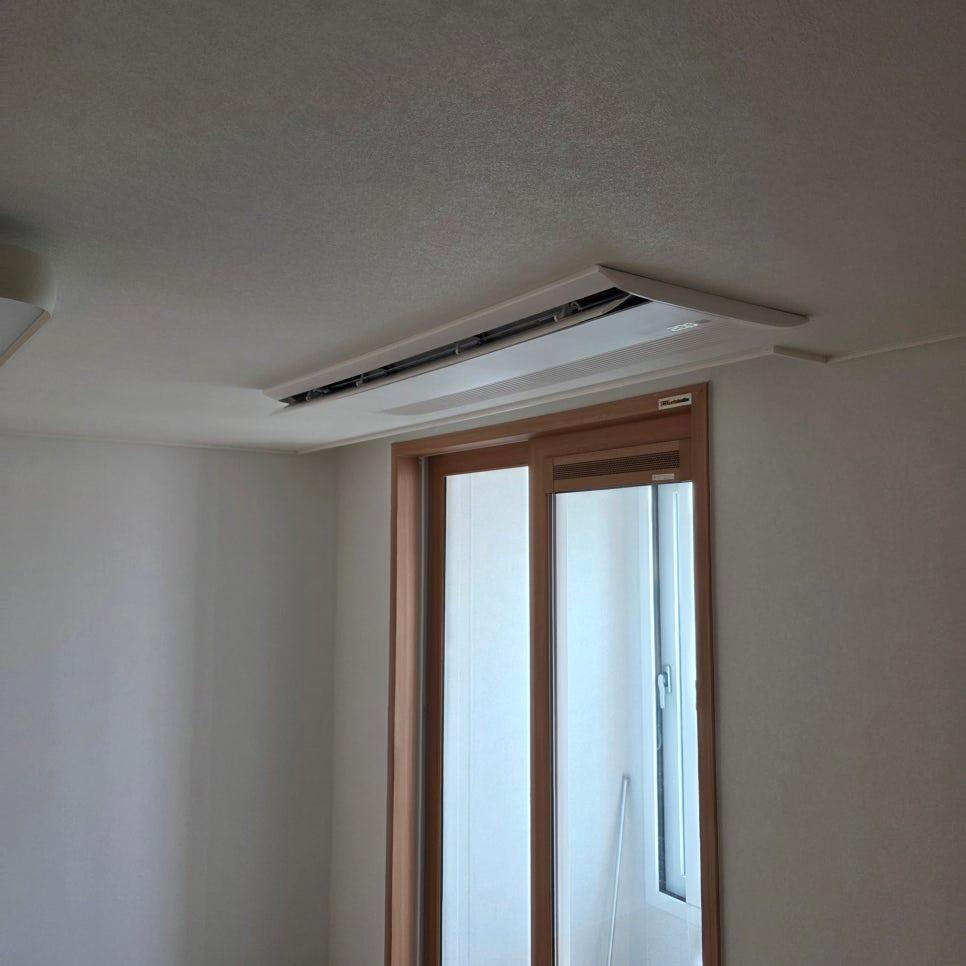

천장에 공기 조절 장치가 설치되었으며 벽면과 창호가 인접한 모습입니다. 실내기의 위치를 조정하여 바람이 방 전체에 부드럽게 순환하도록 설계하는 것이 핵심입니다.

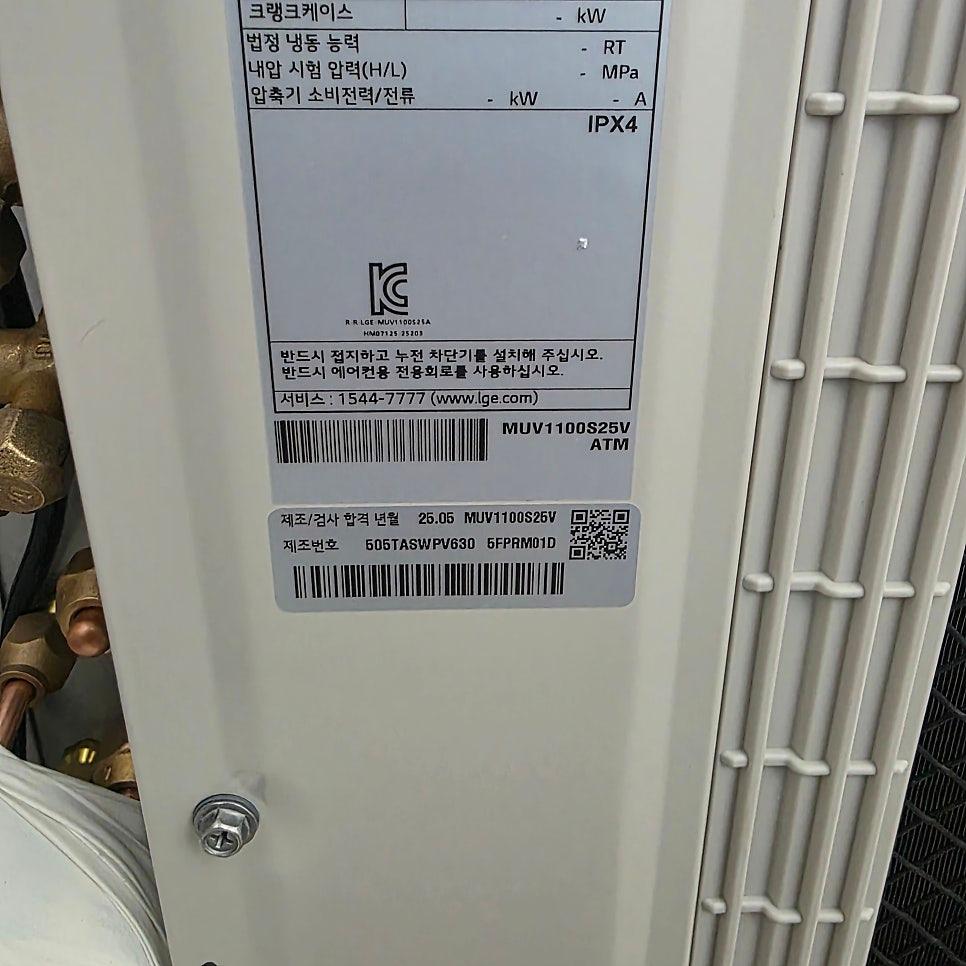

벽면에 설비 라벨이 부착된 디테일한 모습입니다. 냉매가 흐르는 동관과 배수관, 전원선이 서로 간섭 없이 정렬되었는지 확인하고 구분하여 관리하기 위해 라벨링 작업을 진행했습니다.

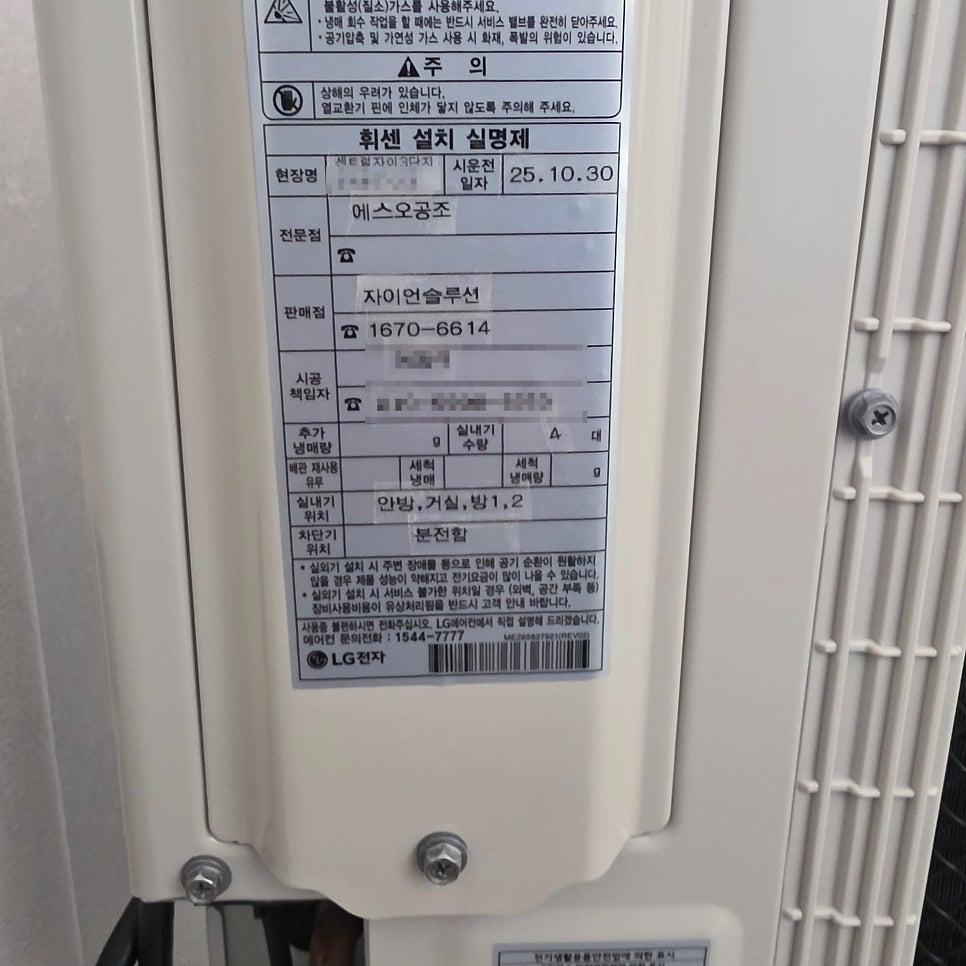

시공 장면과 함께 정체를 단정할 수 없는 소형 도구가 보입니다. 배관 시공 시 불필요한 굴곡을 최소화하여 직선으로 배치하는 정밀한 작업이 이어졌습니다.

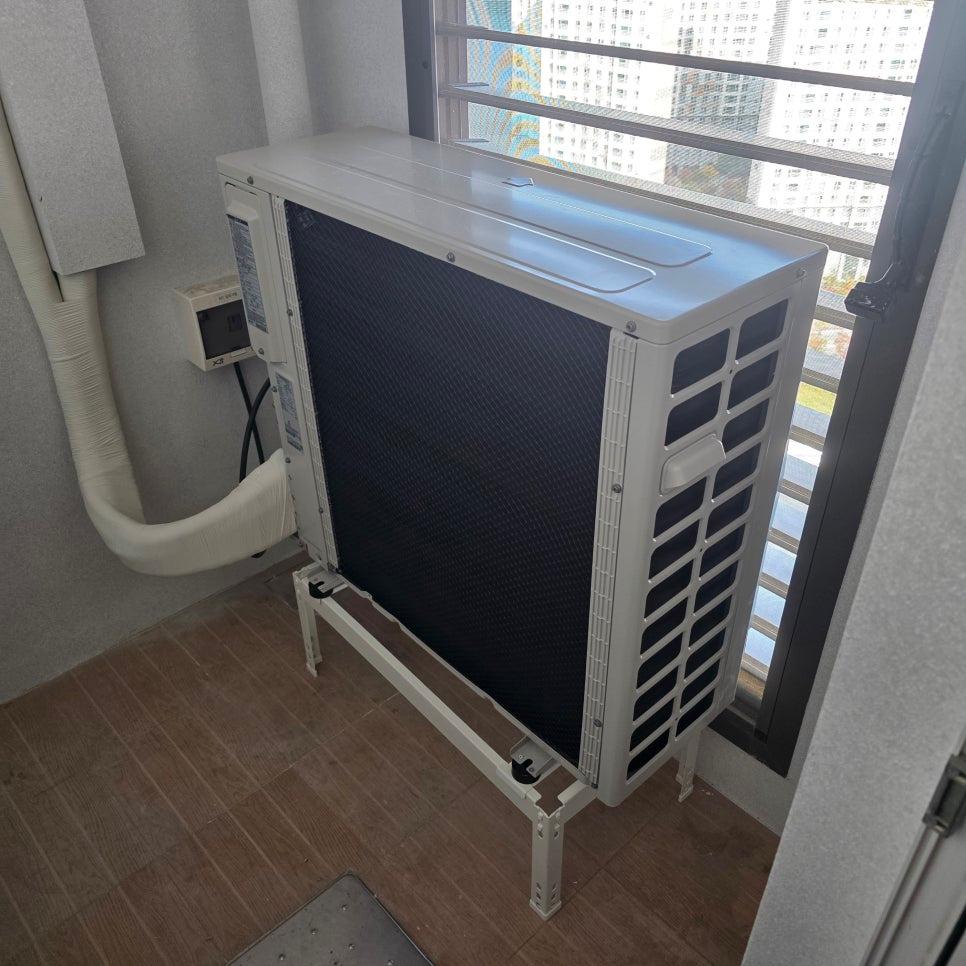

창가 쪽에 에어컨 단위가 설치되었으며 흰색 배관과 전기 박스가 노출된 나무 패턴 타일 바닥의 공간입니다. 벽면과 천장이 만나는 지점에는 결로를 막기 위해 단열 슬리브를 이중으로 감싸 마감했습니다.

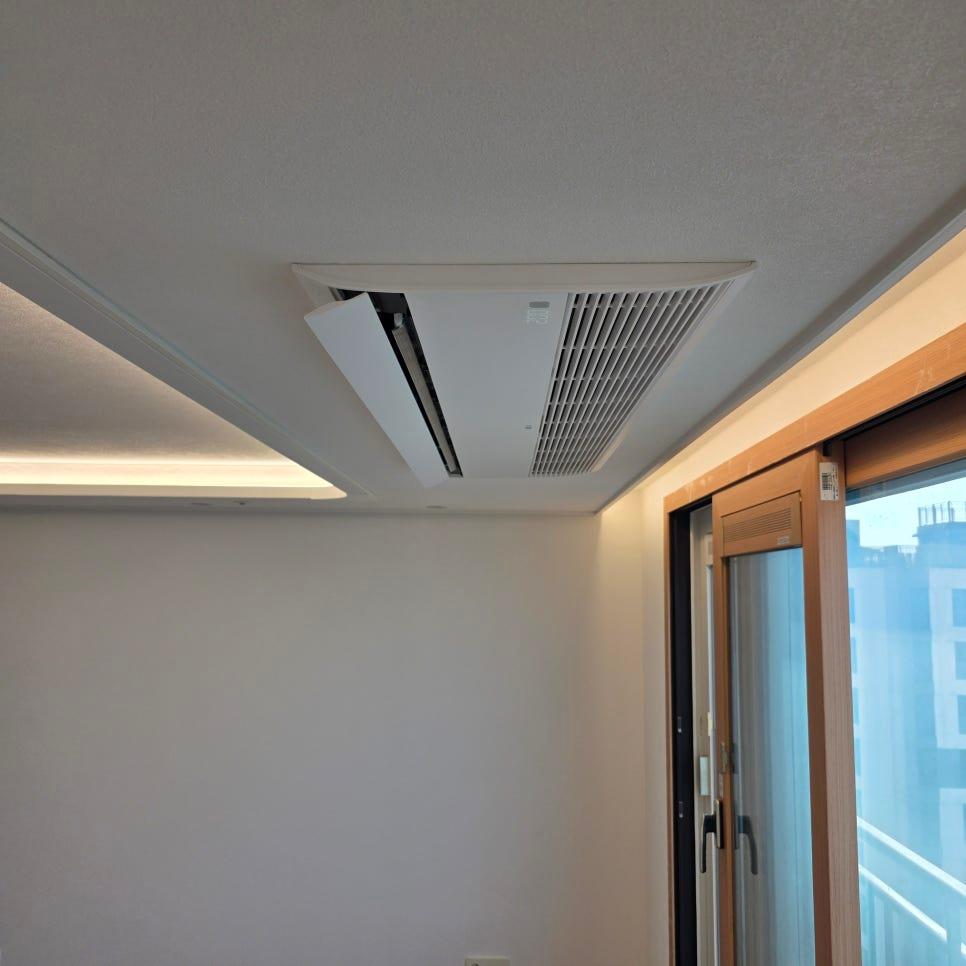

천장의 공기 순환기와 벽면, 창호 근접 부분이 보이는 실내 모습입니다. 주방은 조리 시 발생하는 열기를 고려하여 흡입구 방향을 세심하게 조정해 배치했습니다.

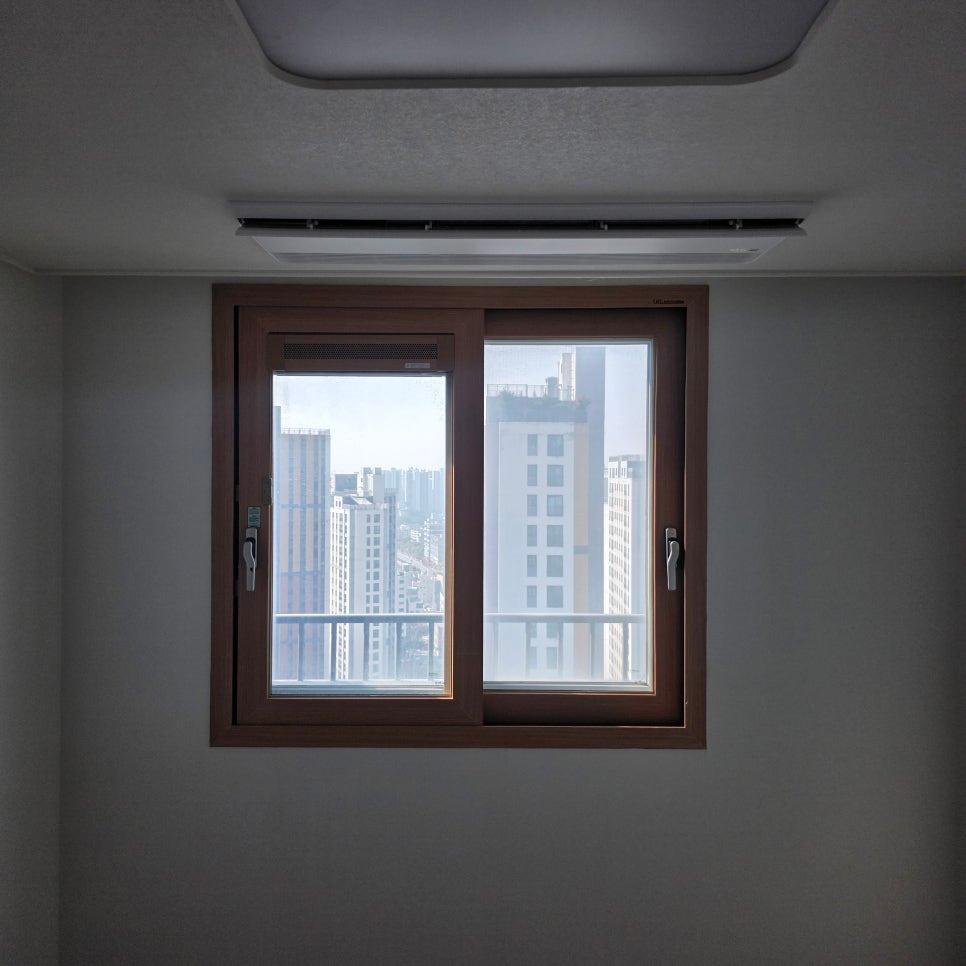

두 개의 유리 패널로 구성된 슬라이딩 창호 너머로 외부 건물이 보이는 모습입니다. 배수관 시공 시에는 물이 자연스럽게 흘러가도록 1~2도 기울기를 주어 역류 가능성을 낮췄습니다.

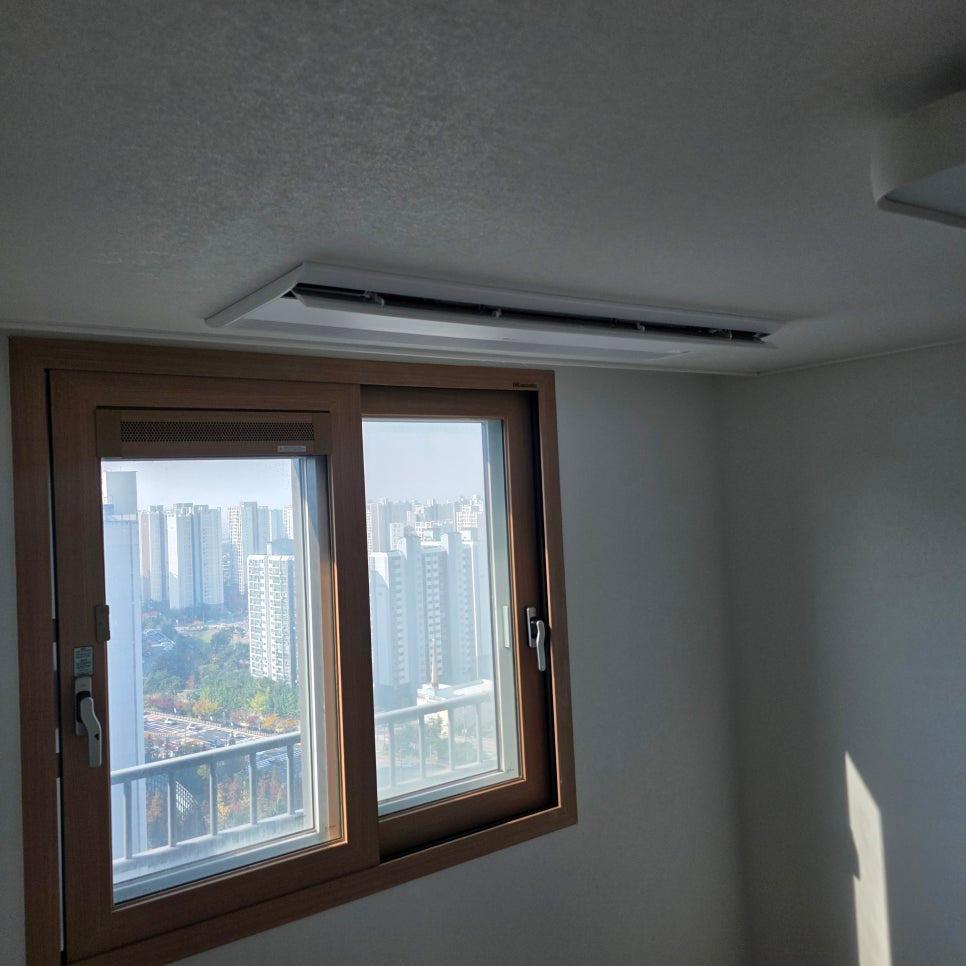

창호의 유리 패널과 문틀 너머로 고층 건물과 나무가 보입니다. 배관이 외부로 이어지는 구간은 습기 유입이나 먼지 누적을 막기 위해 방수 실리콘으로 꼼꼼하게 마감 처리했습니다.

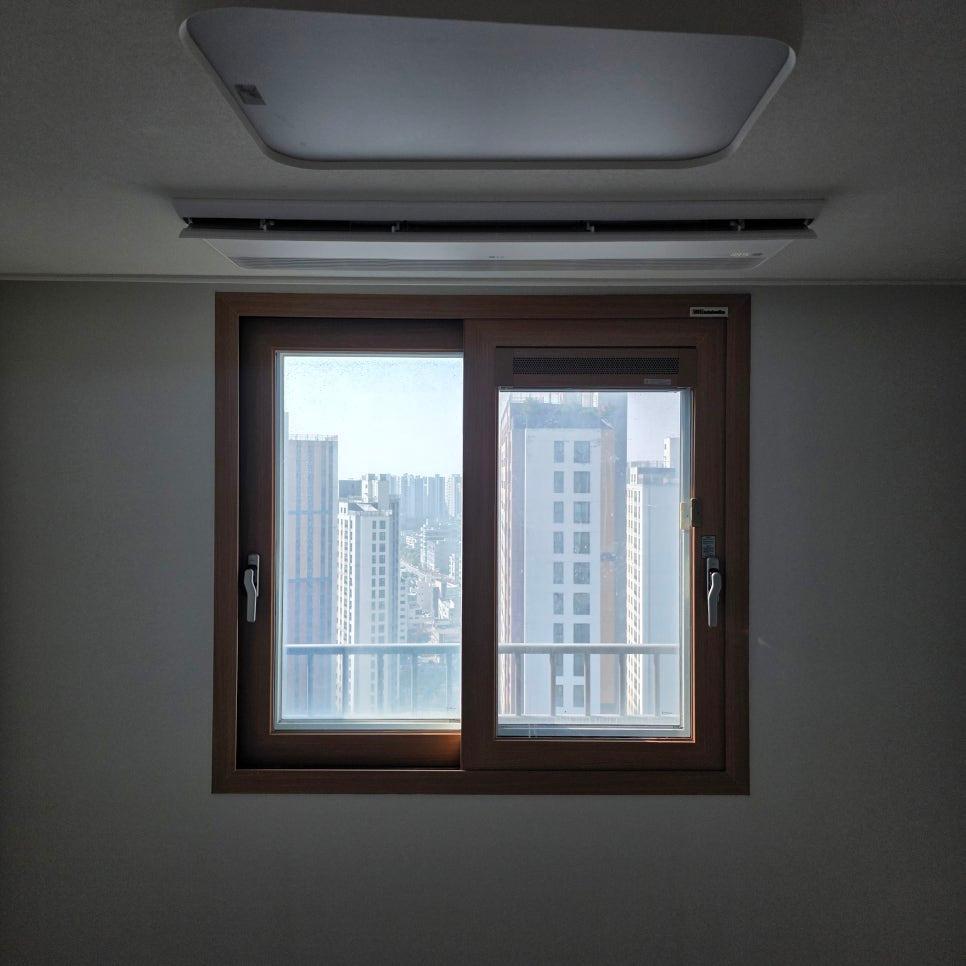

회색 벽지로 마감된 벽면과 나무 프레임의 창호, 천장의 라이트와 에어컨이 보입니다. 침실은 수면 중 바람이 직접 닿지 않는 위치를 선정해 자연스러운 온도가 유지되도록 설계했습니다.

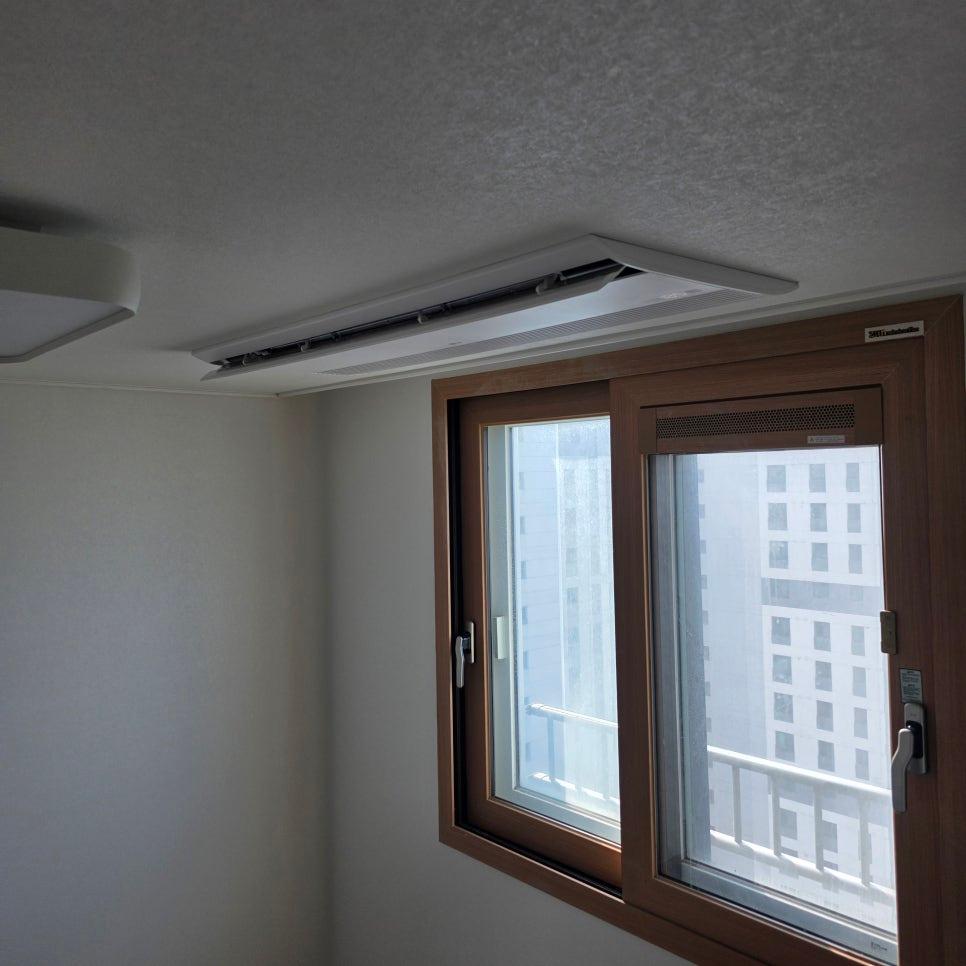

실내 천장과 벽, 창호가 함께 보이는 모습입니다. 실외기 설치 공간이 한정적인 구조라 벽면과 10cm 이상 간격을 두어 열 배출을 돕고, 바닥에는 진동 흡수 패드를 추가해 소음을 줄였습니다.

전원부는 실외기 전용 차단기를 이용해 독립 회로로 구성했습니다. 과전류나 전압 불안정으로 인한 과열을 예방하기 위한 조치이며, 시공 후 전류 테스트기로 누전 여부와 전력 흐름을 점검했습니다.

입주 전 비어 있는 상태에서 배관 라인을 정리하고 냉기 흐름을 맞춤 설계하는 것이 중요합니다. 특히 배수관의 1~2도 기울기와 실외기 벽면 10cm 이격 거리 같은 수치적 기준을 준수했는지 확인하시기 바랍니다.

거실과 주방, 침실 등 각 공간의 특성에 맞춰 실내기를 배치하고 전 구간의 냉매 압력과 배수 상태를 점검하며 작업을 마무리했습니다.

실외기 전용 차단기를 통한 독립 회로 구성과 단열 슬리브 이중 마감 여부를 꼼꼼히 챙겨보세요.
