양주 덕정역서희스타힐스에듀포레뷰 아파트의 입주 전 시스템에어컨 매립 시공 현장입니다. 안녕하세요.

거주 전 단계에서 진행하는 공사인 만큼 벽면이나 천장 마감재의 손상을 줄이면서 전체적인 인테리어와 조화를 이루는 매립 구조로 설계를 잡았습니다. 세대 구조를 분석해 공간별로 냉방 효율을 높이는 방향으로 라인을 잡고 작업을 시작했어요.

천장 속 배관이나 전기 배선은 한 번 닫으면 수정하기가 매우 까다롭죠. 보이지 않는 곳에서 어떤 설계가 이루어졌는지 순서대로 짚어볼게요.

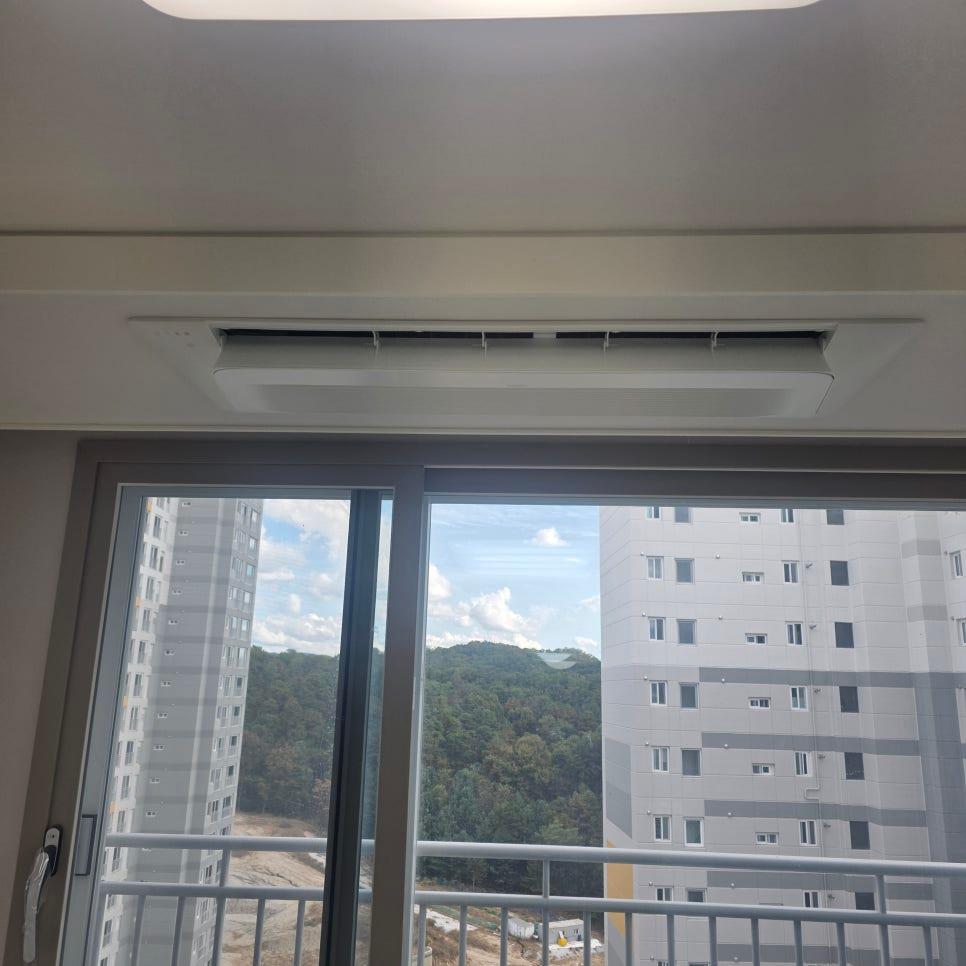

천장 쪽에 공기 조절 장치가 설치된 모습입니다. 창문 밖으로 주변 건물과 산이 보이는 위치에 실내기가 배치되었어요.

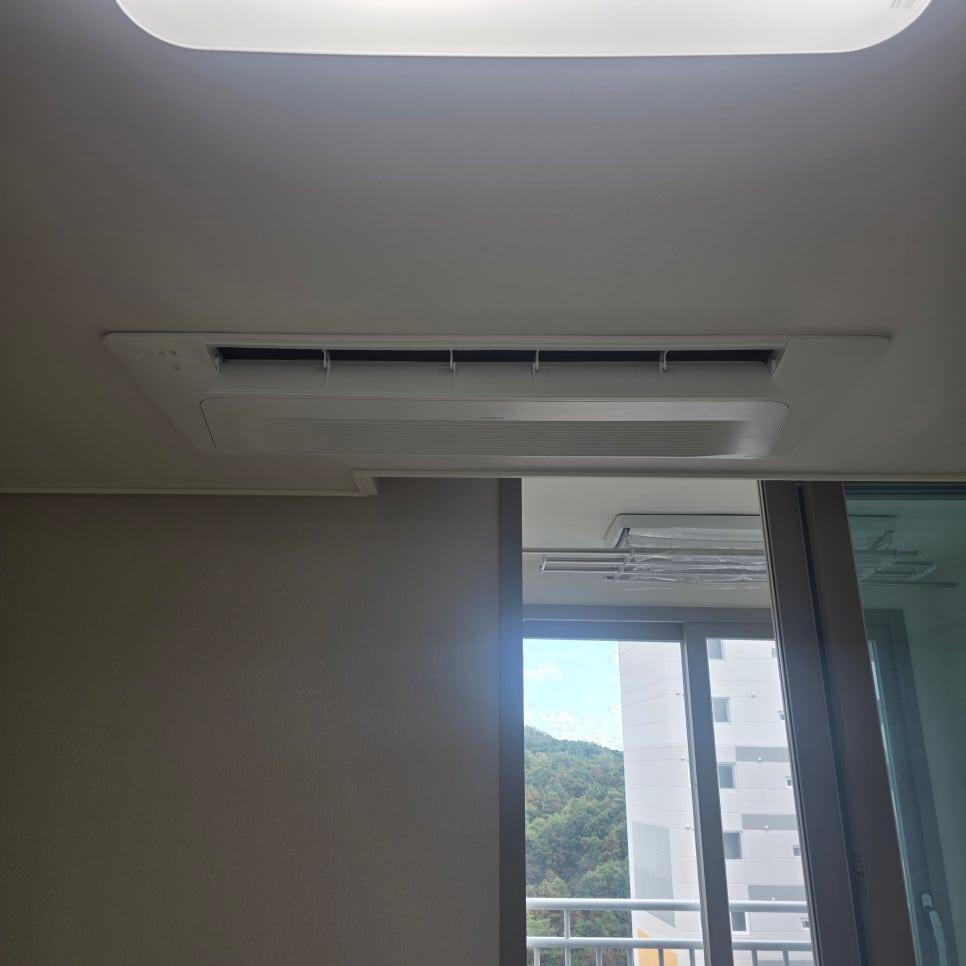

실내 기기가 천장에 안착된 상태에서 창문과 인접한 구도를 확인할 수 있습니다. 외부 풍경이 보이는 실내 공간의 상단부에 기기가 위치합니다.

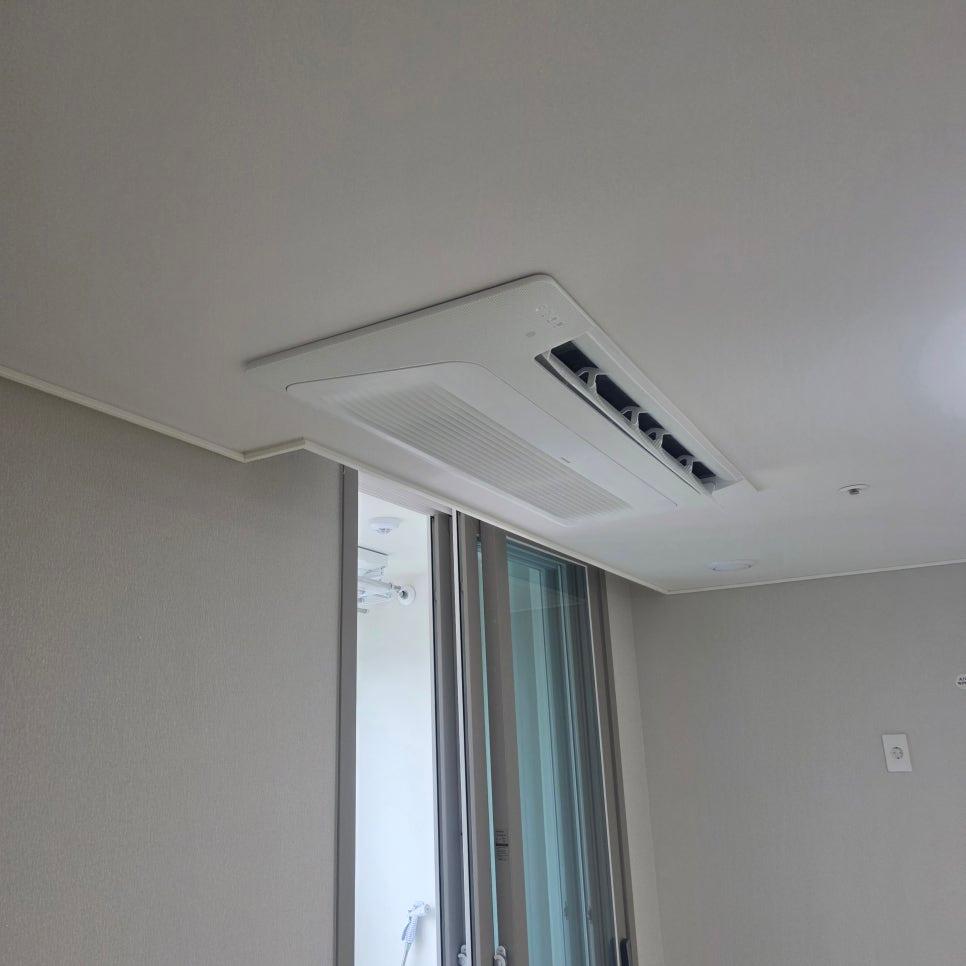

유리문이 설치된 공간의 천장에도 공기 조절 장치가 들어갔습니다. 공간의 용도에 맞춰 바람의 방향과 풍량을 조절할 수 있는 모델을 선택해 배치했어요.

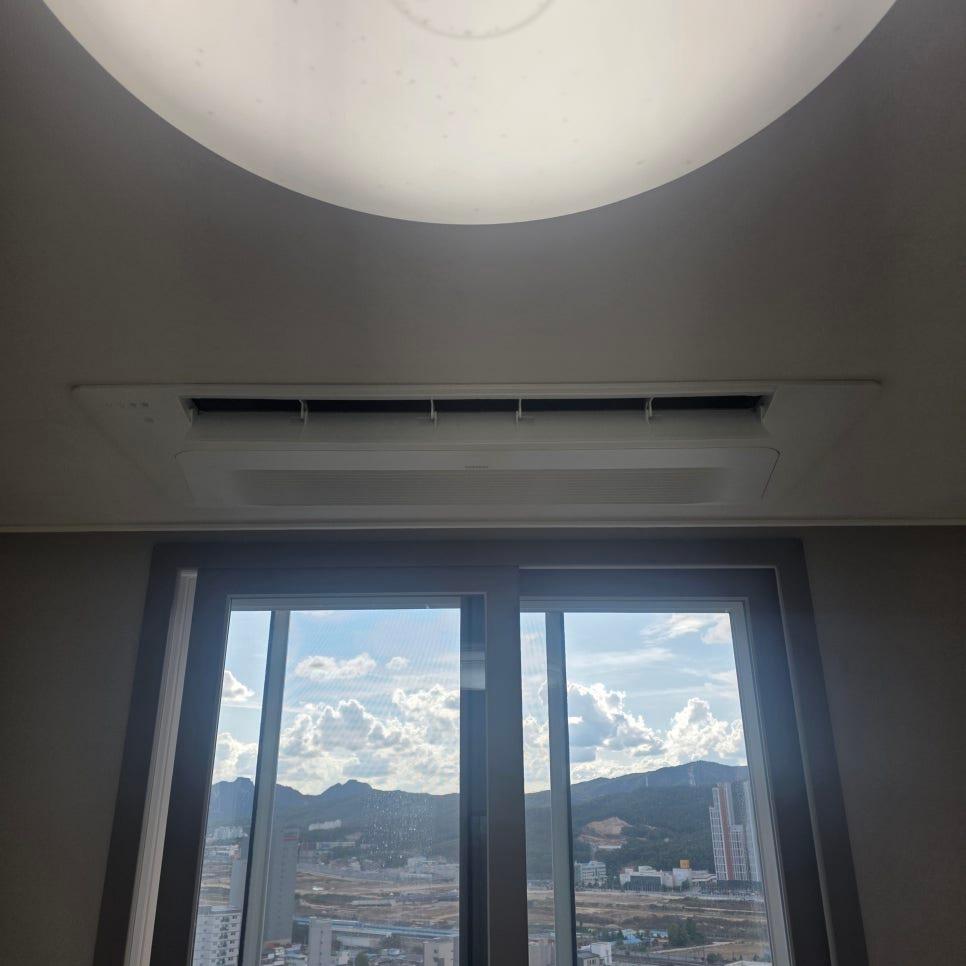

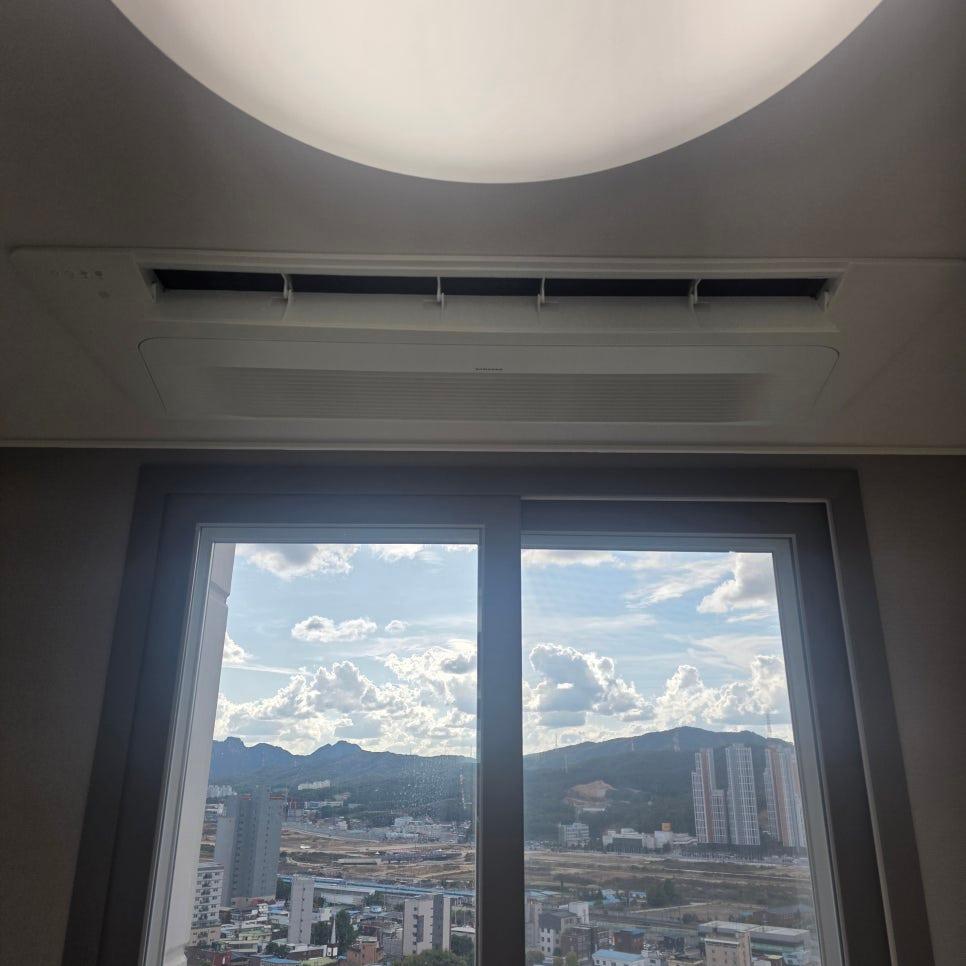

원형 조명과 에어컨이 나란히 배치된 천장 모습입니다. 창호 너머로 구름과 산이 보이는 위치에 실내기가 설치되어 공간 전체로 공기가 순환하도록 설계했습니다.

그런데 시스템에어컨의 실제 성능은 눈에 보이지 않는 배관 설계에서 결정됩니다. 냉매가 흐르는 길을 얼마나 효율적으로 만드느냐가 관건이죠.

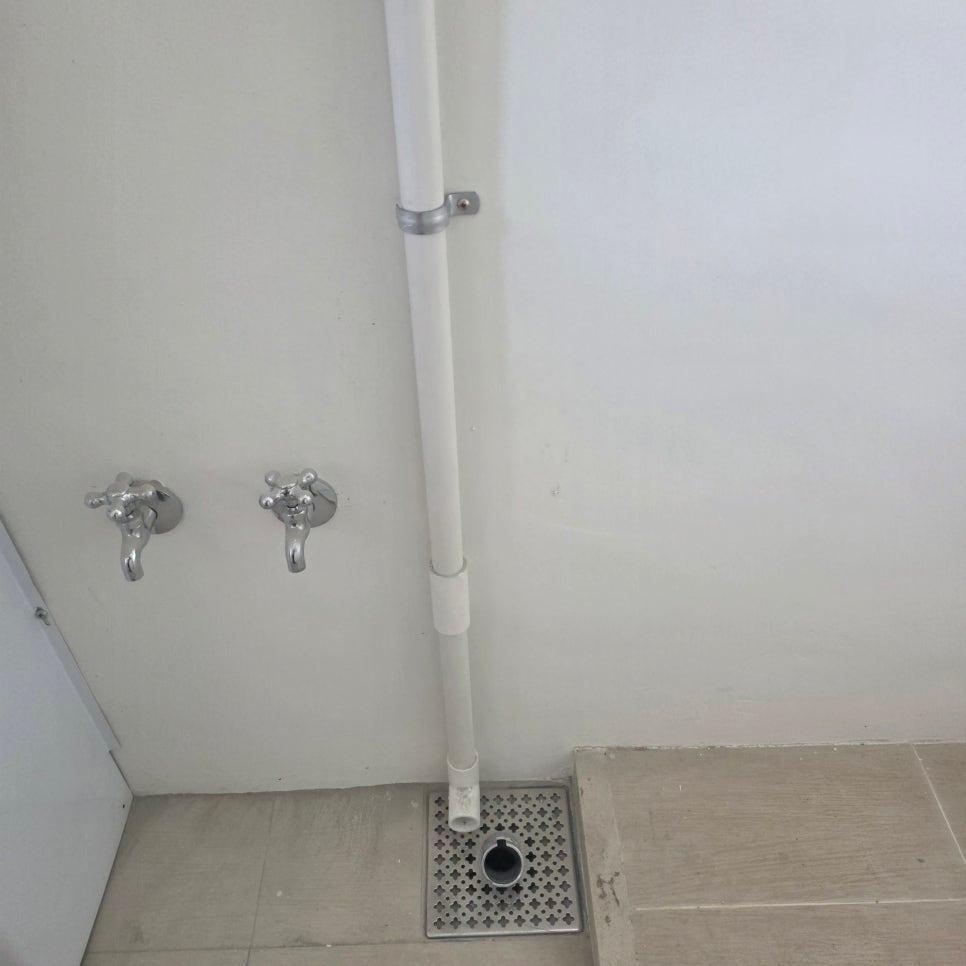

흰 벽면에 금속 수전 두 개와 흰색 배관이 연결된 모습입니다. 바닥에는 금속 배수구가 설치되어 배수 라인이 잡혀 있습니다.

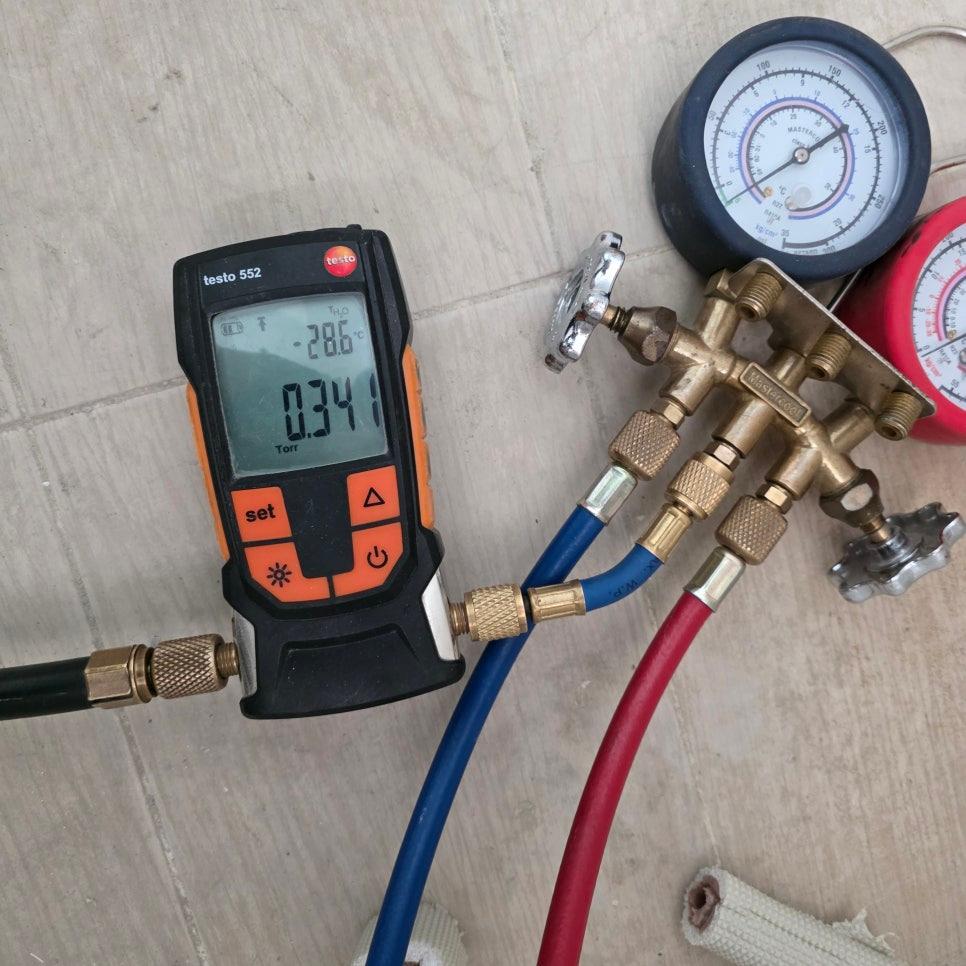

시공 과정에서 사용되는 소형 도구와 기기가 보입니다. 사진만으로 정확한 기기의 명칭이나 용도를 단정하기는 어렵지만, 정밀한 설치를 위한 공정이 진행 중인 장면입니다.

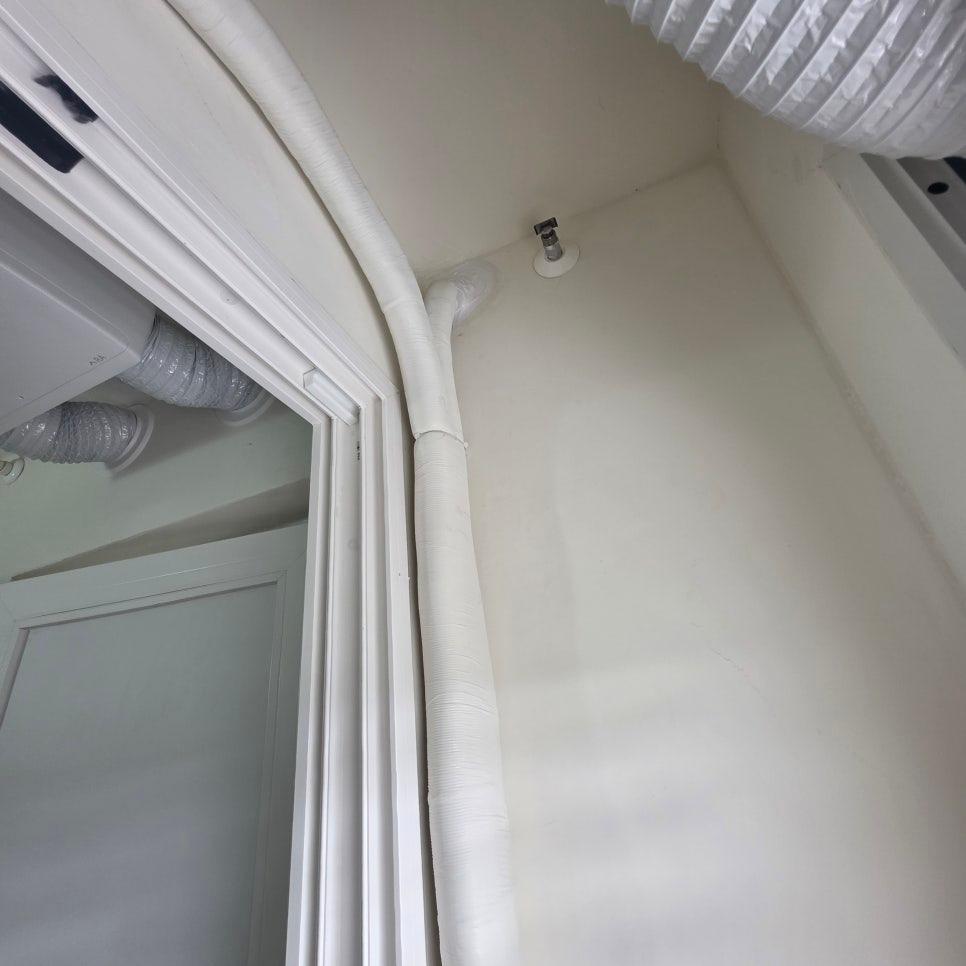

흰색 PVC 파이프가 상부 구조를 따라 지나가는 모습입니다. 도어 프레임과 유리 패널이 있는 공간의 천장 속으로 배관이 매립됩니다.

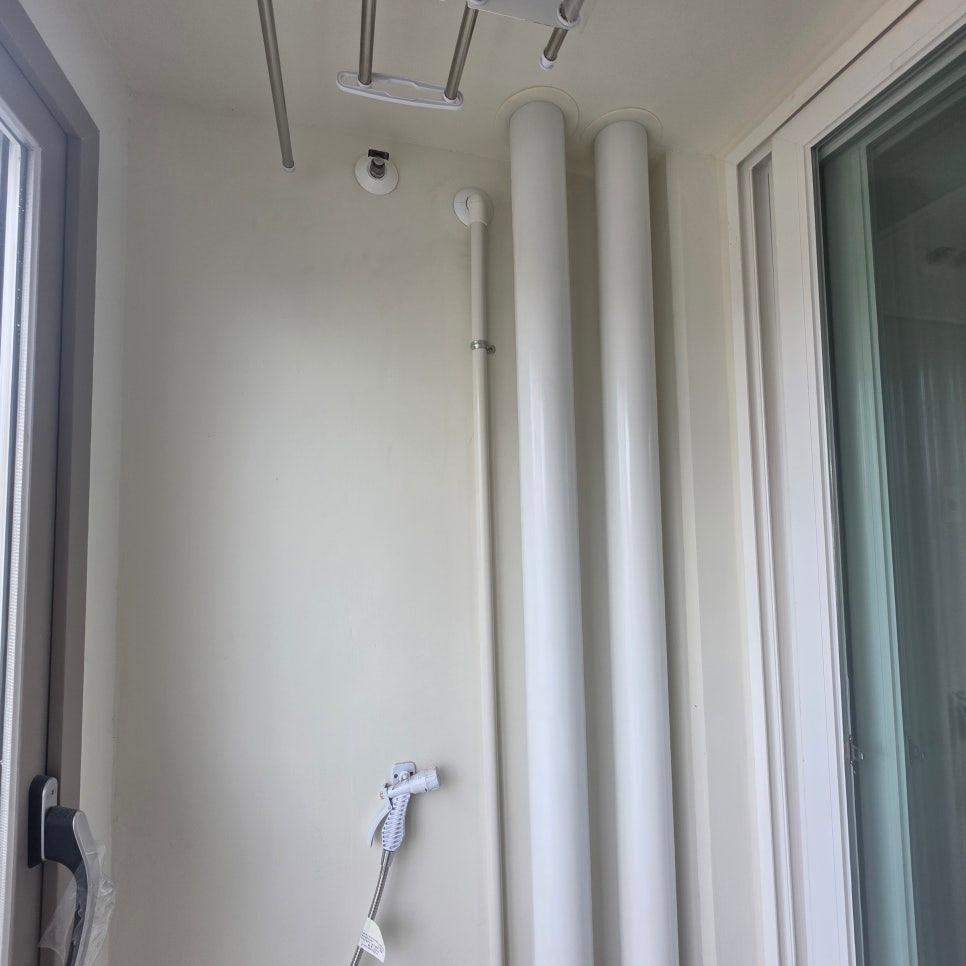

벽면에 흰색 관 두 개와 수도꼭지가 설치되어 있고, 상단에는 금속 레일과 플라스틱 부품이 보입니다. 좌측 벽면에는 전기 장치와 케이블이 부착되어 전력 공급 라인을 잡았습니다.

배관의 굴곡이 많으면 냉매 압력 손실이 생겨 효율이 떨어집니다. 그래서 이번 현장에서는 구조 도면을 기준으로 굴곡을 최소화한 직선형 라인을 설계해 냉방 효율을 높이는 데 집중했습니다.

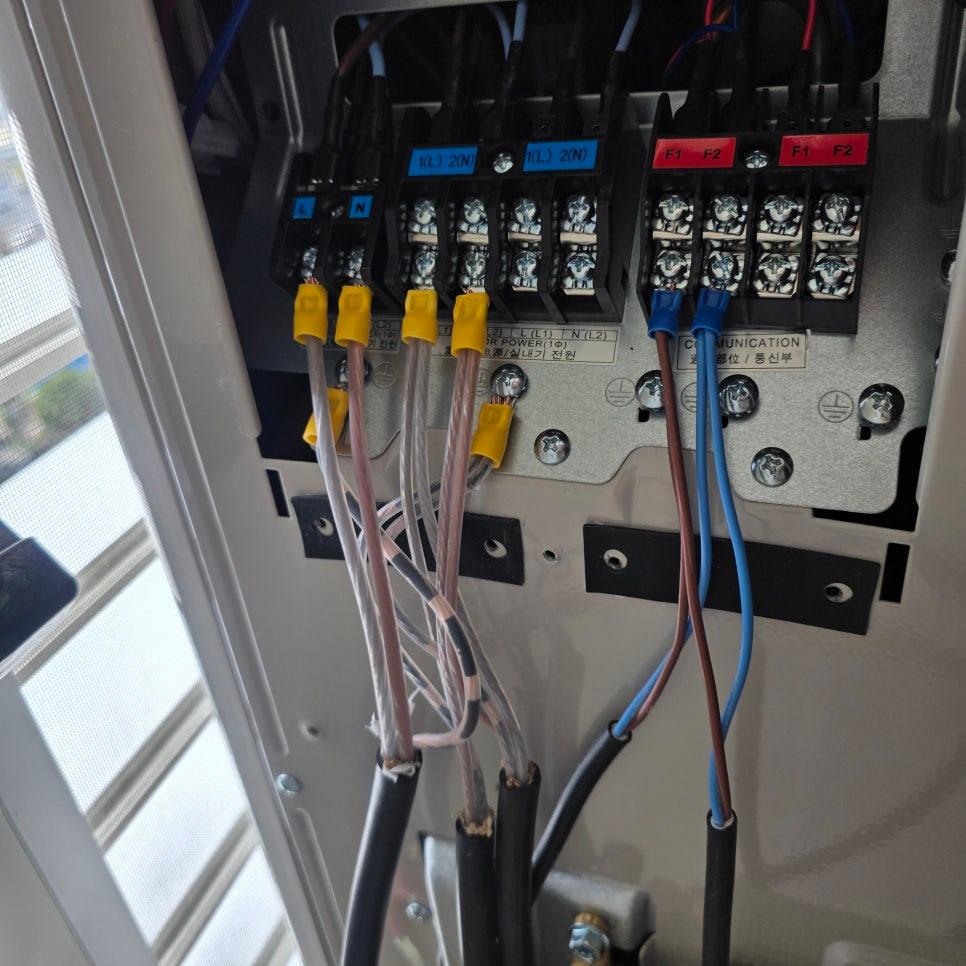

전기 접점 박스 내부에 노란색과 파란색 케이블이 연결된 디테일입니다. 라벨이 부착된 전기 설비를 통해 각 회로를 명확히 구분했습니다.

전력 소모가 큰 가전인 만큼 전기 배선의 안정성이 중요합니다. 아파트의 기존 회로를 분석해 실내기마다 별도의 분리 회로를 적용하고 누전 차단기를 강화해 과부하 위험을 줄였습니다. 전류 안정성 테스트를 3회 이상 반복하며 전압 강하 여부를 확인하는 검수 과정을 거쳤어요.

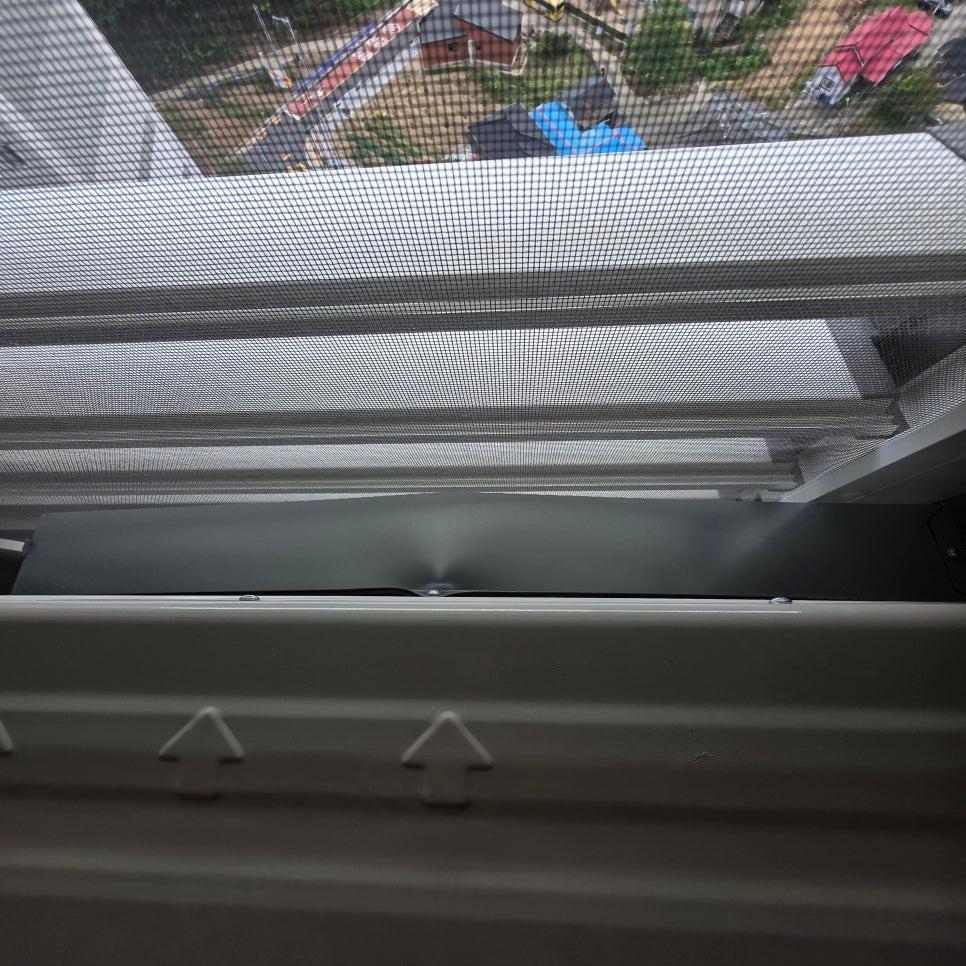

창호의 메탈 프레임과 그릴이 보이는 모습입니다. 외부로 건물 지붕과 도로가 내려다보이는 창호 주변으로 마감이 진행되었습니다.

원형 조명과 에어컨이 설치된 천장 근접 샷입니다. 하늘과 산이 보이는 창가 쪽에 실내기가 위치해 바람이 부드럽게 순환하도록 토출구 각도를 조정했습니다.

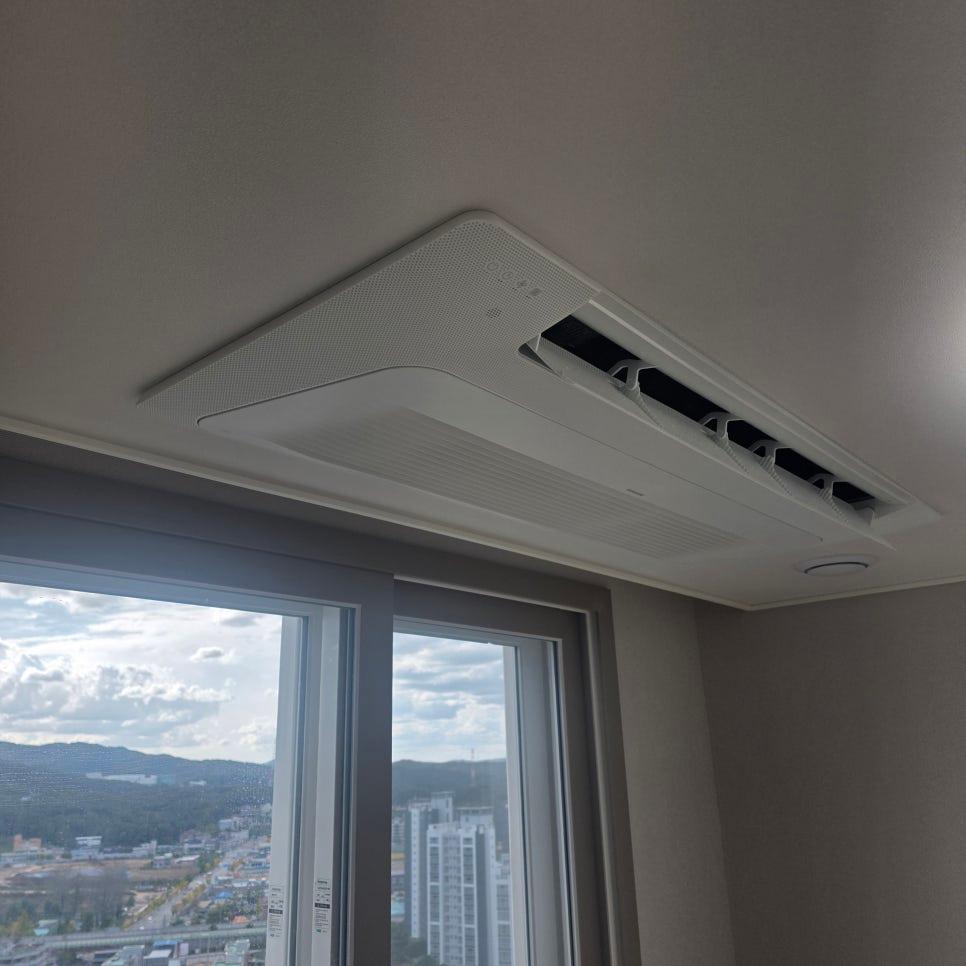

천장에 설치된 공기 조절 장치와 창문이 함께 보입니다. 매립형 프레임을 정밀 가공해 천장면과 단차 없이 일체화시켜 마감했습니다.

마지막으로 실외기 설치 단계에서는 공기 흐름이 막히지 않도록 일정 간격을 유지해 배치했습니다. 고무 받침대를 설치해 진동과 소음을 줄이는 처리를 더해 작업을 마무리했습니다.

입주 전 시공을 통해 벽면 손상을 방지하고 배관 시공에 대한 무상 A/S 5년을 보장받는 조건으로 진행되었습니다. 거실에는 대형 실내기를, 침실과 아이방에는 세밀한 조절이 가능한 모델을 배치해 공간별 특성을 반영했습니다.

전체적인 배관 매립과 분리 회로 적용, 그리고 실외기 고무 받침대 설치까지 마친 상태입니다.

배관 시공 무상 A/S 5년의 보장 범위와 분리 회로 설계 여부를 미리 확인해 보세요.
