수원시 광교산자이 아파트, 입주 전 단계에서 냉방 설비를 구축한 현장입니다. 안녕하세요.

인테리어 마감 전 단계에서 시공이 진행되어 배관 동선과 실내기 위치를 세밀하게 조정할 수 있었던 조건이었어요.

천장 속에 매립되는 설비는 한 번 닫으면 수정이 어렵기에 처음부터 정밀하게 설계하는 것이 중요하죠. 어떤 과정으로 냉방 시스템을 갖췄는지 순서대로 짚어볼게요.

벽면에 부착된 스티커로 구역을 구분하며 기초 작업을 시작했어요. 정확한 위치 선정은 이후 진행될 배관 경로와 실내기 배치에 영향을 주기 때문에 가장 먼저 챙겨야 할 부분입니다.

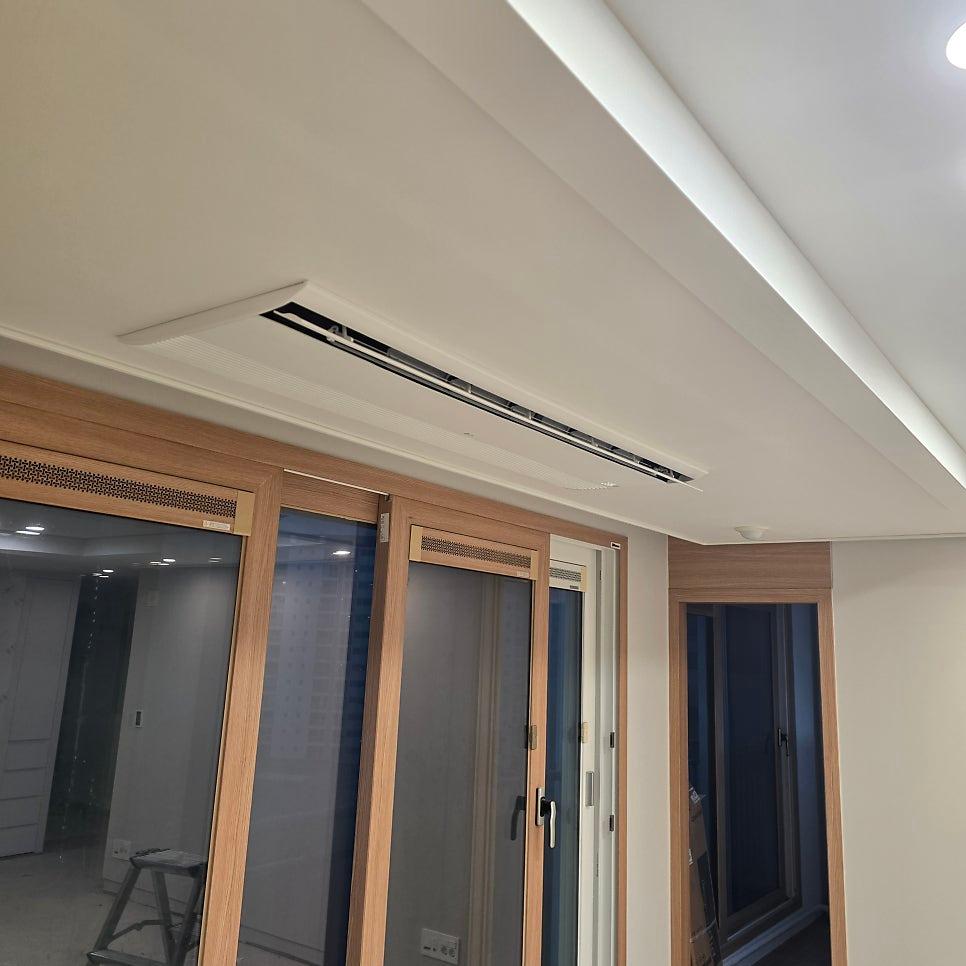

천장에 라인 조명과 공기순환기가 배치된 모습이에요. 조명 기구와 에어컨 실내기가 서로 간섭을 일으키지 않도록 위치를 조율하는 과정이 필요합니다.

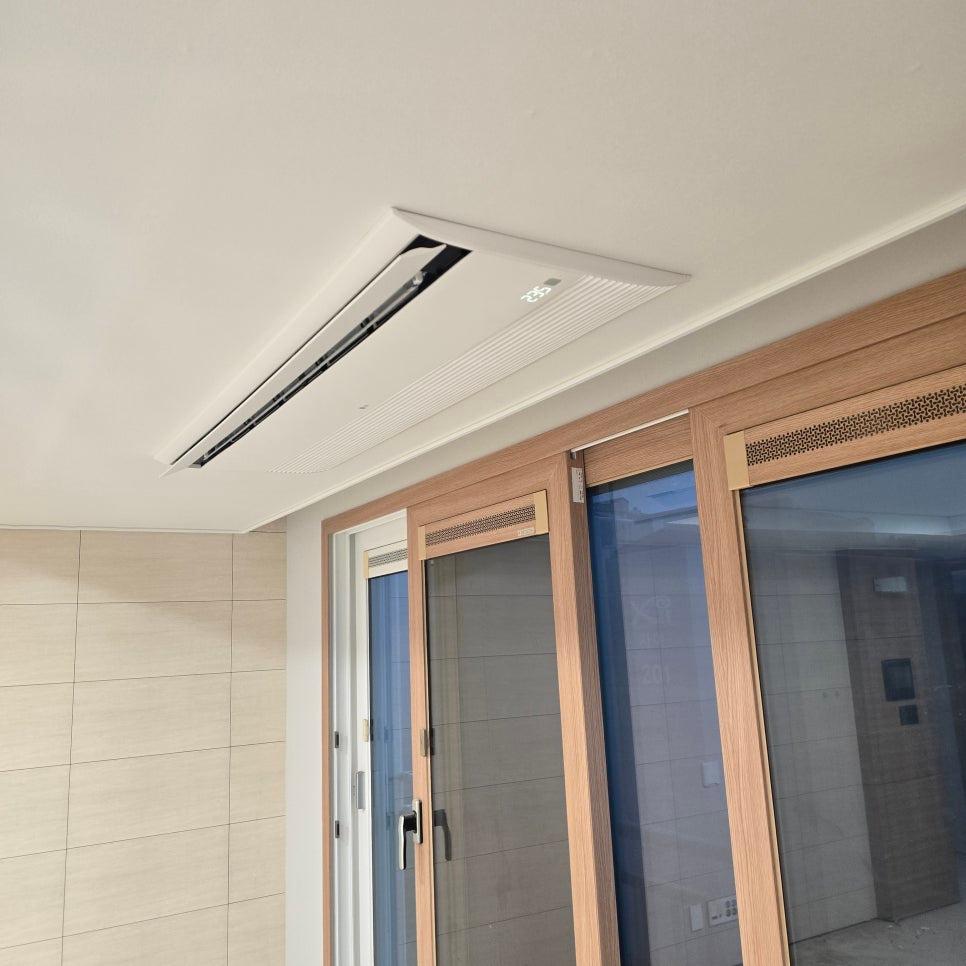

천장에 통풍 및 환기 장치가 설치된 공간입니다. 공기 흐름이 원활해야 냉방 효율이 올라가므로, 흡입구와 토출구의 위치를 계산해 설계에 반영했어요.

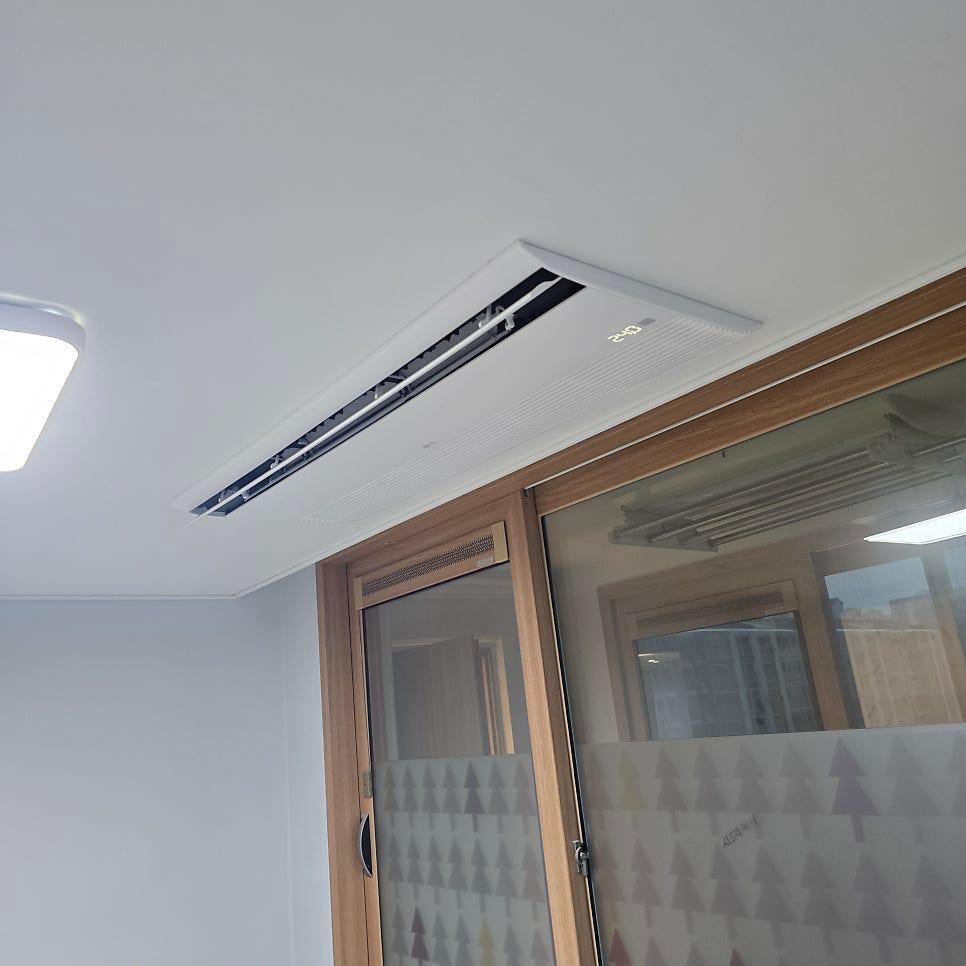

공기 조절 장치가 천장에 자리 잡은 모습이에요. 거실에는 대형 실내기를, 안방과 자녀방에는 저소음형 모델을 선택해 공간별 용도에 맞게 배치했습니다.

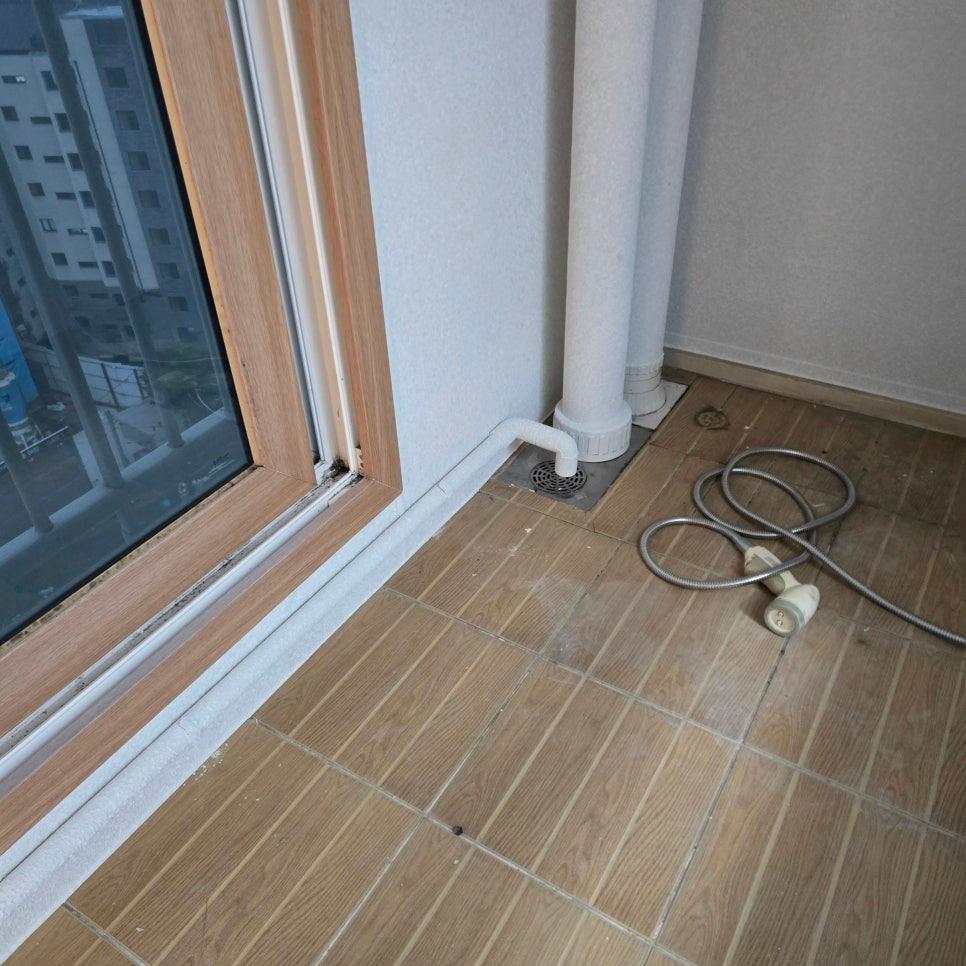

배관과 수도꼭지, 코일형 샤워 호스가 보이는 구역입니다. 에어컨 시공뿐만 아니라 전반적인 설비 라인이 엉키지 않도록 정리하는 과정이 병행되었어요.

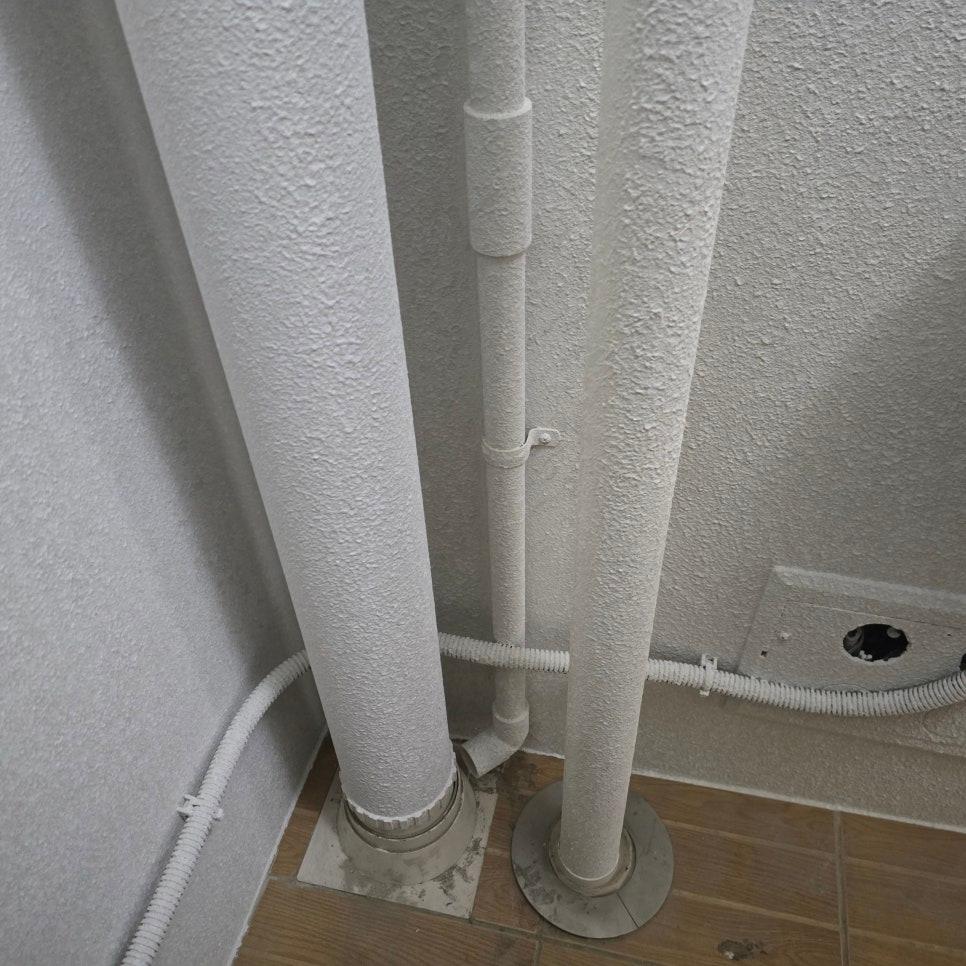

흰색 벽면을 따라 백색 배관과 케이블이 지나가는 모습이에요. 냉매가 이동하는 배관은 굴곡을 최소화한 직선형 구조로 설계해 에너지 손실을 줄이고 냉방 효율을 높였습니다.

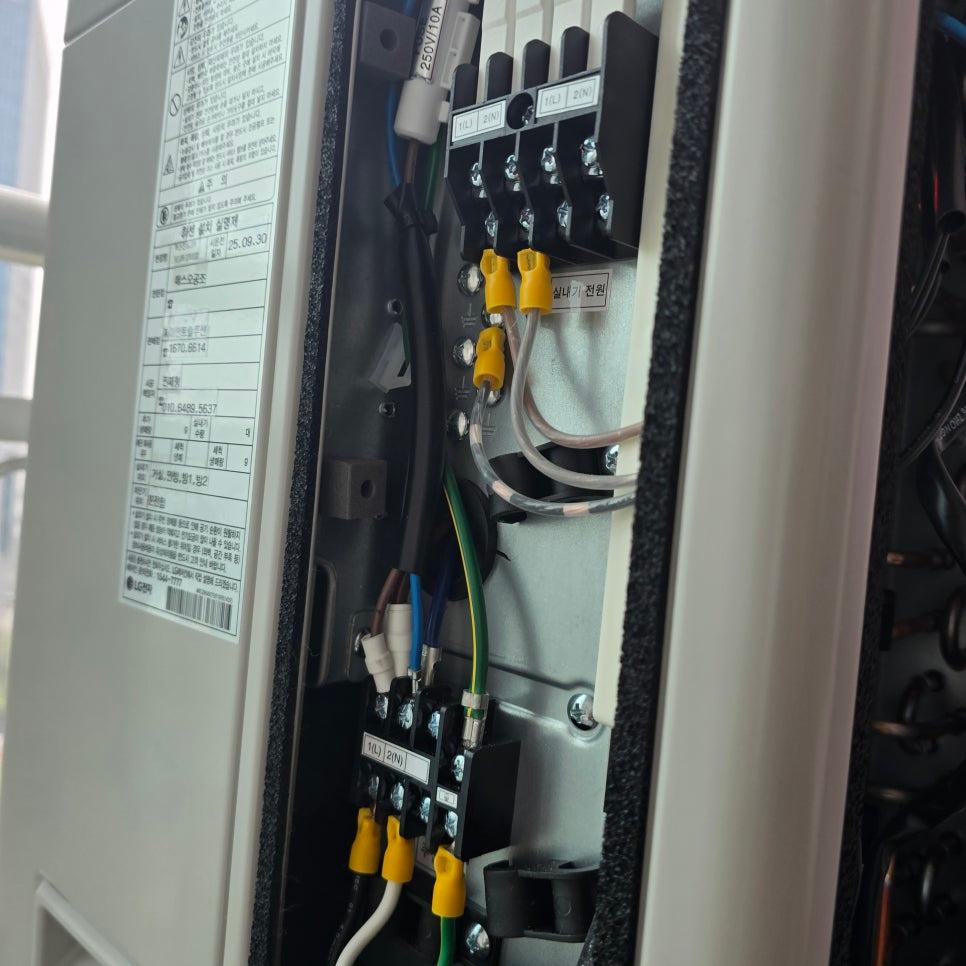

전기 박스 내부에서 다양한 색상의 전선과 노란색 접점 클립이 연결된 상태입니다. 고출력 전력이 필요한 설비인 만큼 회로를 분산 배치해 특정 구간에 부하가 집중되는 현상을 방지했어요.

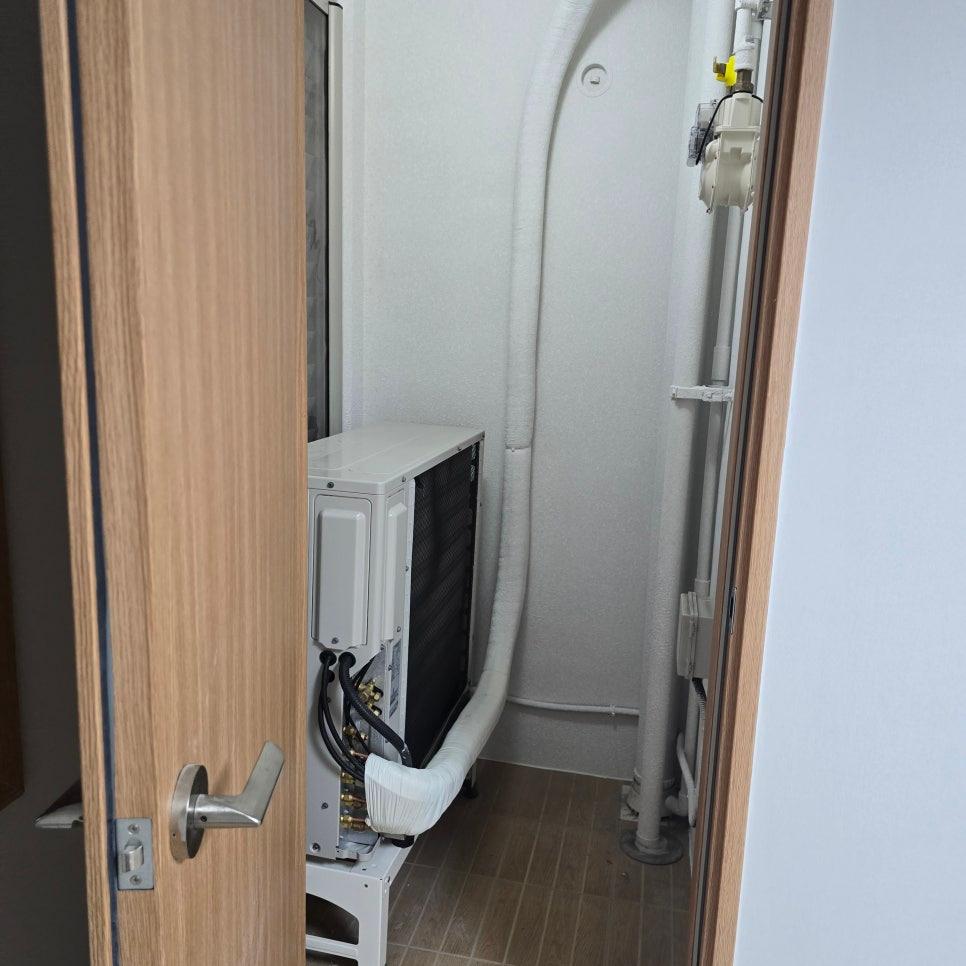

실외기 유닛과 배관이 연결된 모습이에요. 실외기 전용 공간의 벽면과 일정 간격을 확보해 설치함으로써 공기 흐름이 막히지 않도록 조치했습니다.

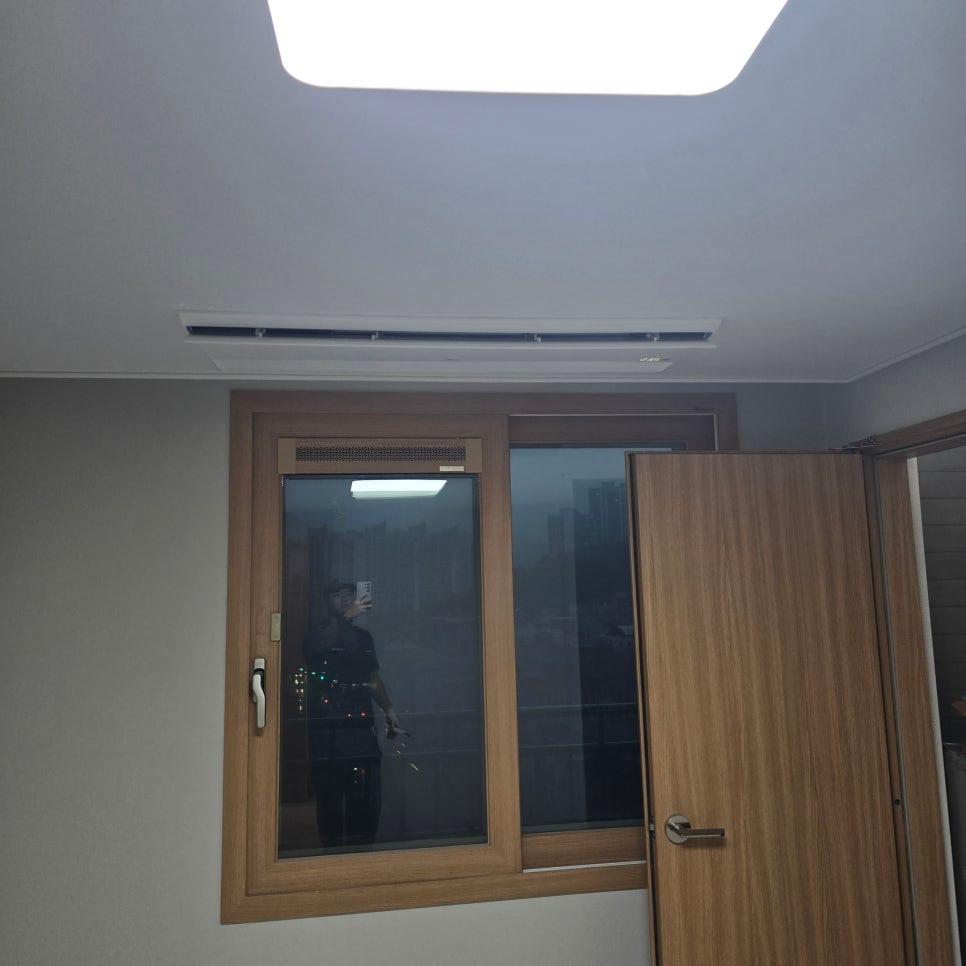

유리 패널과 문틀이 맞닿은 창호 근접 샷입니다. 배관이 지나가는 경로에 창호 프레임이 간섭되지 않도록 정밀하게 가공해 마감선을 맞췄어요.

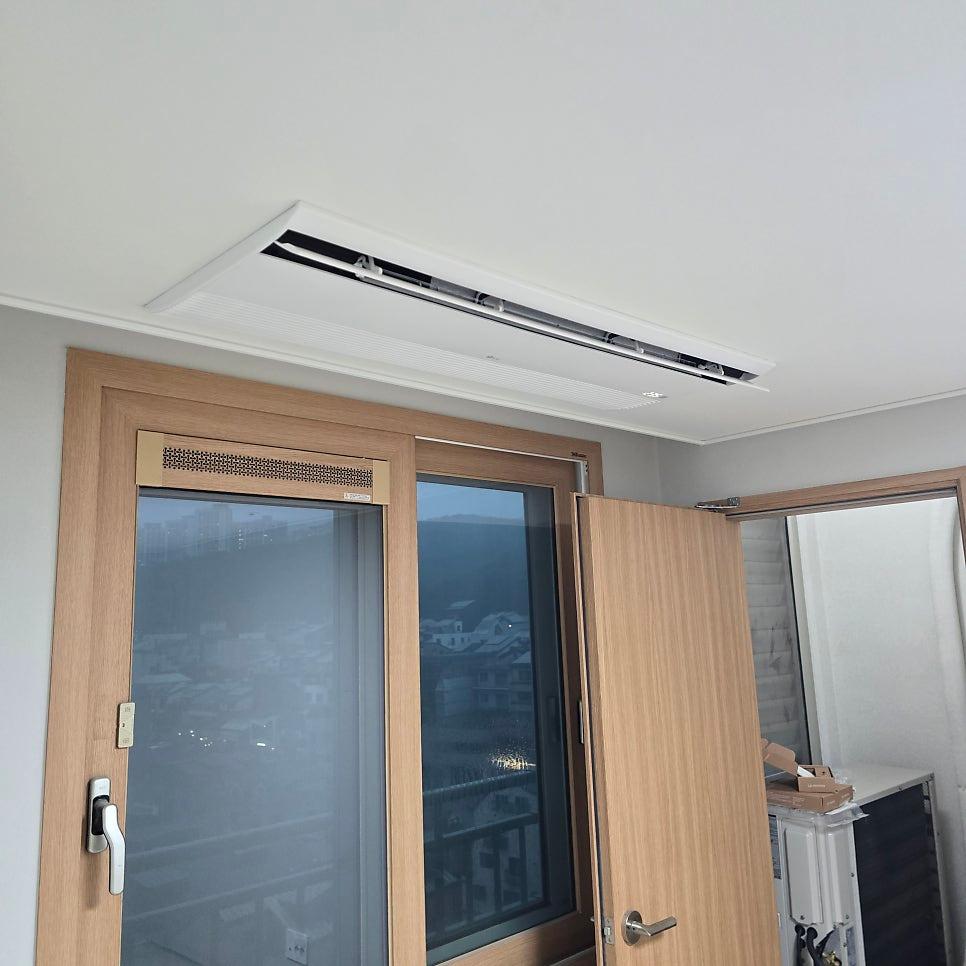

도어의 유리 부분과 상부 천장 장치가 보이는 모습이에요. 매립형 프레임을 정밀하게 가공해 천장 마감선이 자연스럽게 이어지도록 처리했습니다.

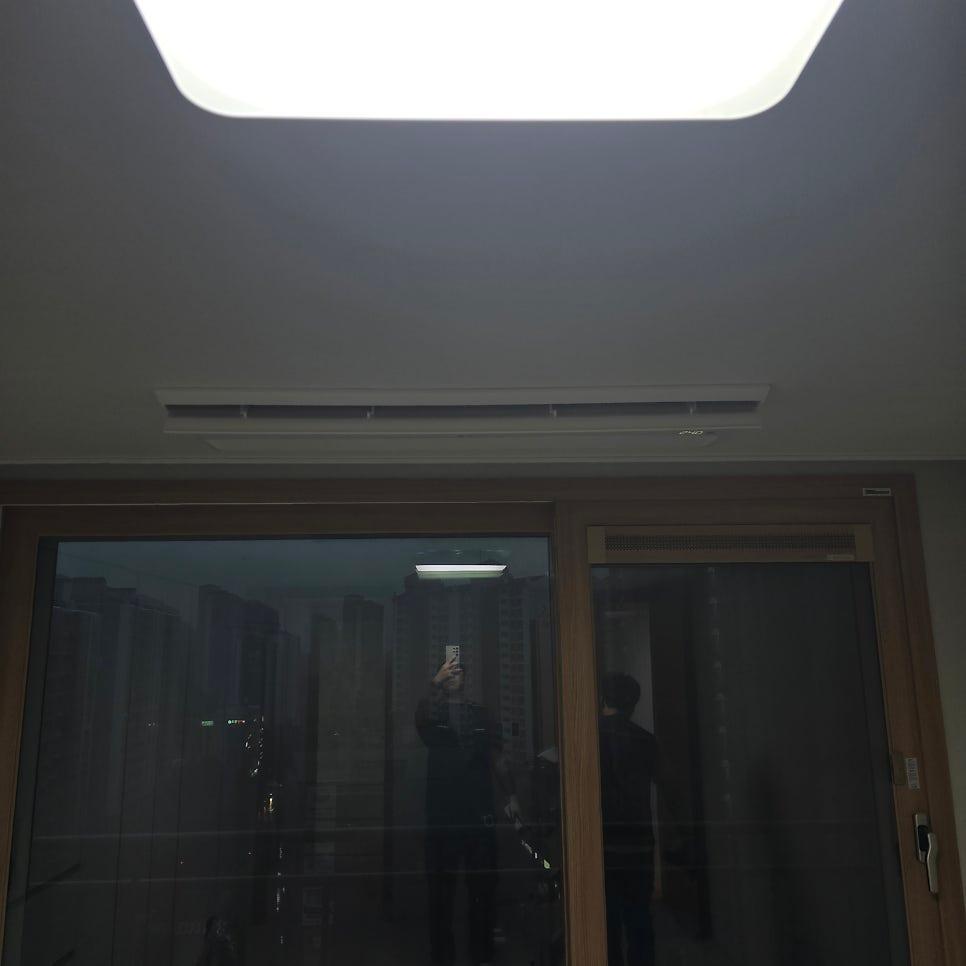

천장 형광등과 공기순환기가 설치된 공간입니다. 모든 실내기를 동시에 가동해 전압 강하나 과부하가 없는지 확인하는 전류 안정성 테스트를 여러 차례 반복했어요.

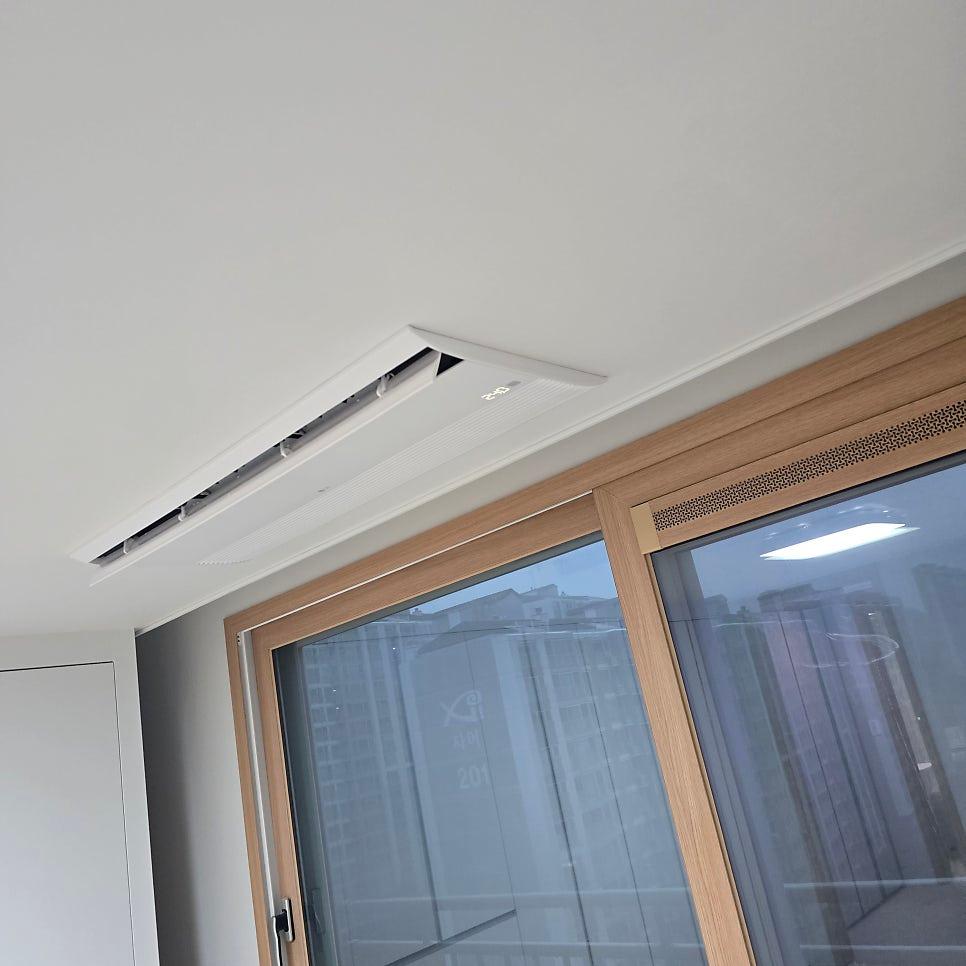

천장 냉난방 장치와 목재 프레임 창호가 맞물린 모습입니다. 배관 연결 부위에는 이중 단열재와 특수 고무 패킹을 적용해 여름철 결로로 인한 천장 손상을 방지했습니다.

유지보수를 위해 천장을 해체하지 않고도 냉매 보충이 가능한 점검 포인트를 별도로 확보한 점이 특징입니다. 또한 실외기 하단에는 진동 방지용 고무 받침대를 설치해 소음과 진동을 줄였습니다.

입주 전 단계에서 시공을 완료하면 벽면 손상을 줄일 수 있고 마감 퀄리티를 높일 수 있습니다. 특히 배관의 직선화와 이중 단열재 적용 여부를 미리 확인하는 것이 중요합니다.

거실의 대형 실내기부터 각 방의 저소음형 모델까지, 전기 배선 분산 배치와 이중 단열재 시공을 통해 냉방 시스템을 구축했습니다.

냉매 배관의 직선형 설계와 이중 단열재 적용이 필요한 현장이라면 이 과정을 참고해 보세요.
