배관 동선 20% 직선화로 냉매 흐름을 잡은 설계 | 동탄역 반도유보라아이파크

동탄역 반도유보라아이파크 아파트, 인테리어 마감 전 단계에서 시스템에어컨을 미리 시공한 현장입니다. 안녕하세요.

입주 전 설치는 공정 간섭을 줄일 수 있고 배관을 천장 안으로 깔끔하게 숨길 수 있어 완성도가 높습니다. 냉매 배관부터 실내기 설치, 전원 연결과 마감까지 한 번에 진행되었습니다.

천장 속에 숨겨지는 배관이나 전기 설비는 한 번 닫으면 수정하기 어렵기에 처음부터 정밀하게 설계하는 것이 중요합니다. 어떤 과정으로 내부 설비를 갖췄는지 순서대로 짚어볼게요.

창 레일과 프레임의 세부 모습입니다.

청소 현장의 세부 장면입니다.

창 레일과 프레임의 모습입니다.

레인지후드 하부 망 필터에 기름때가 보입니다. 주방은 열 발생이 많은 구간이므로 거실 중앙에 대형 실내기를 배치해 냉기를 넓게 퍼뜨리도록 설계했습니다.

후드 필터의 기름때가 확인되는 모습입니다. 각 방에는 개별 제어가 가능한 실내기를 설치해 공간마다 원하는 온도를 자유롭게 조절할 수 있도록 구성했습니다.

청소 현장의 세부 장면입니다. 특히 배관 동선을 기존 대비 약 20% 직선화하여 냉매의 흐름 저항을 줄였습니다.

전등과 조명 기구 본체의 모습입니다. 냉매 이동이 매끄러워지면 냉방 반응 속도가 향상되고 에너지 손실을 줄이는 효과를 기대할 수 있습니다.

청소 현장의 세부 장면입니다. 배관 연결부에는 고압 테스트를 실시해 누설 여부를 점검했고, 결로 방지를 위해 단열재를 이중으로 보강했습니다.

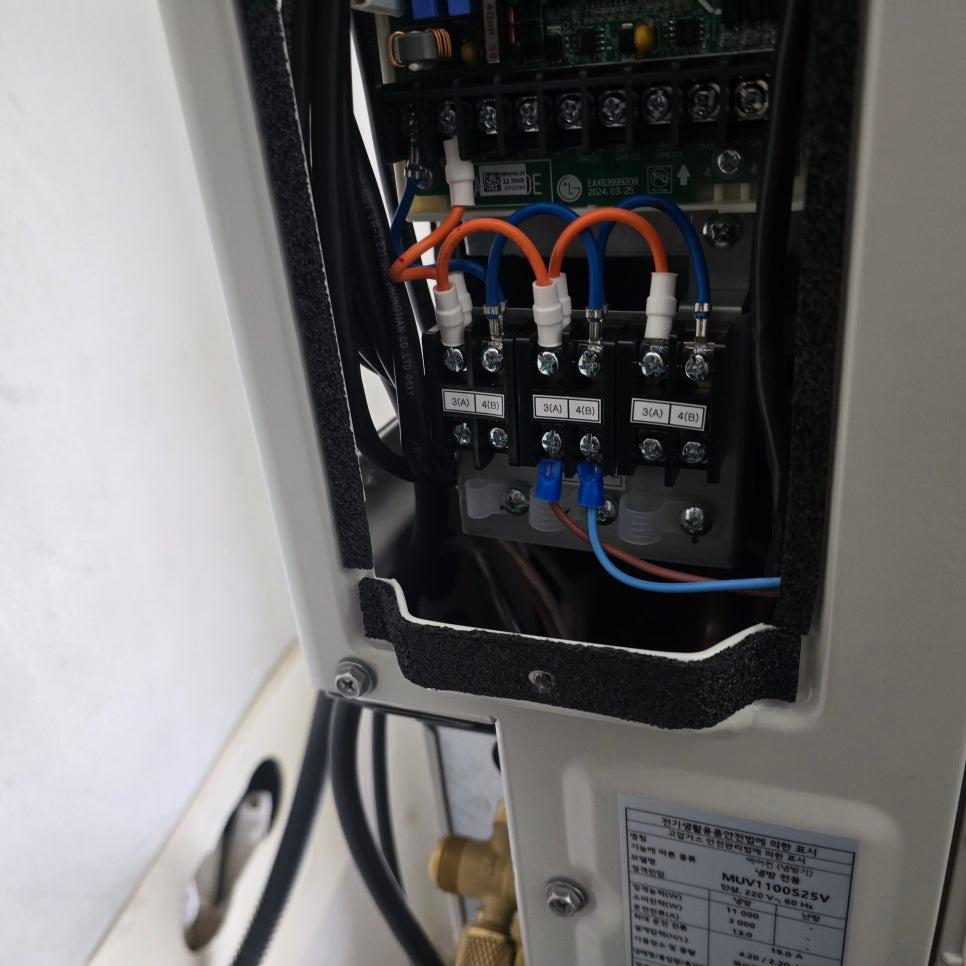

청소 현장의 세부 장면입니다. 전력 과부하를 방지하기 위해 각 실내기에 전용 차단기를 구성하고 접지 상태를 개선하여 전기 설비를 재설계했습니다.

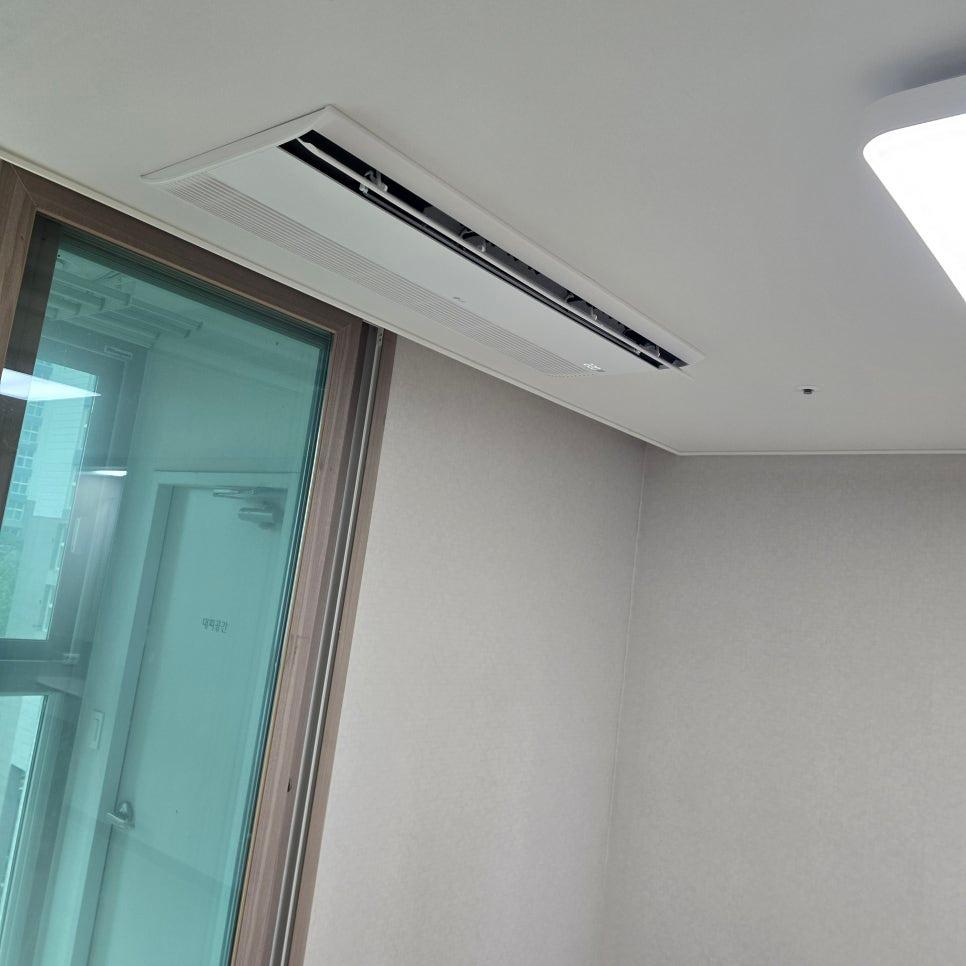

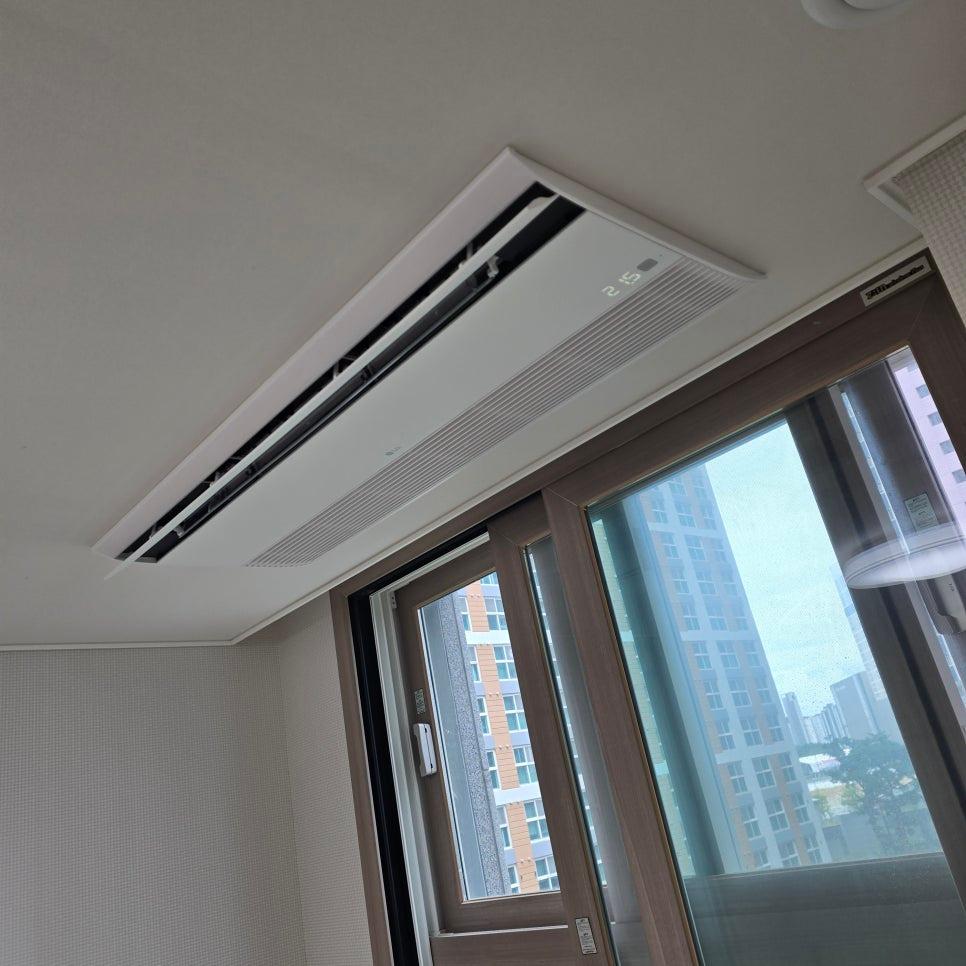

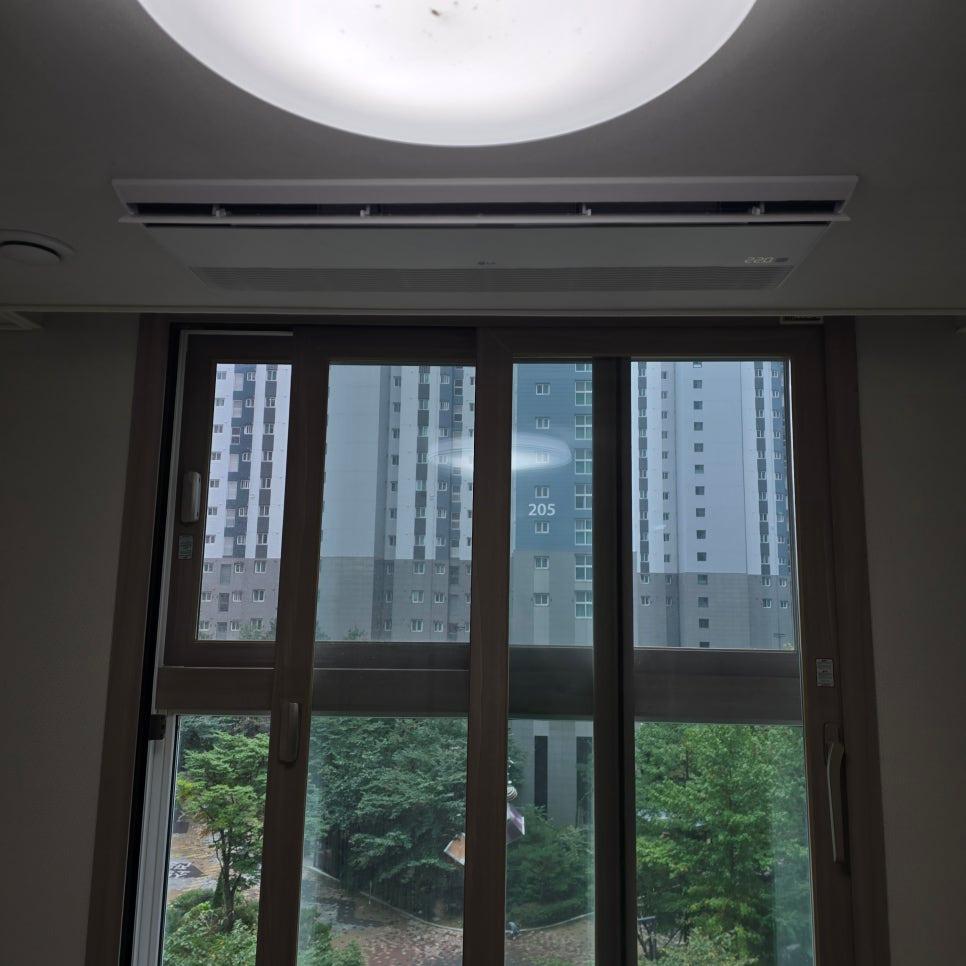

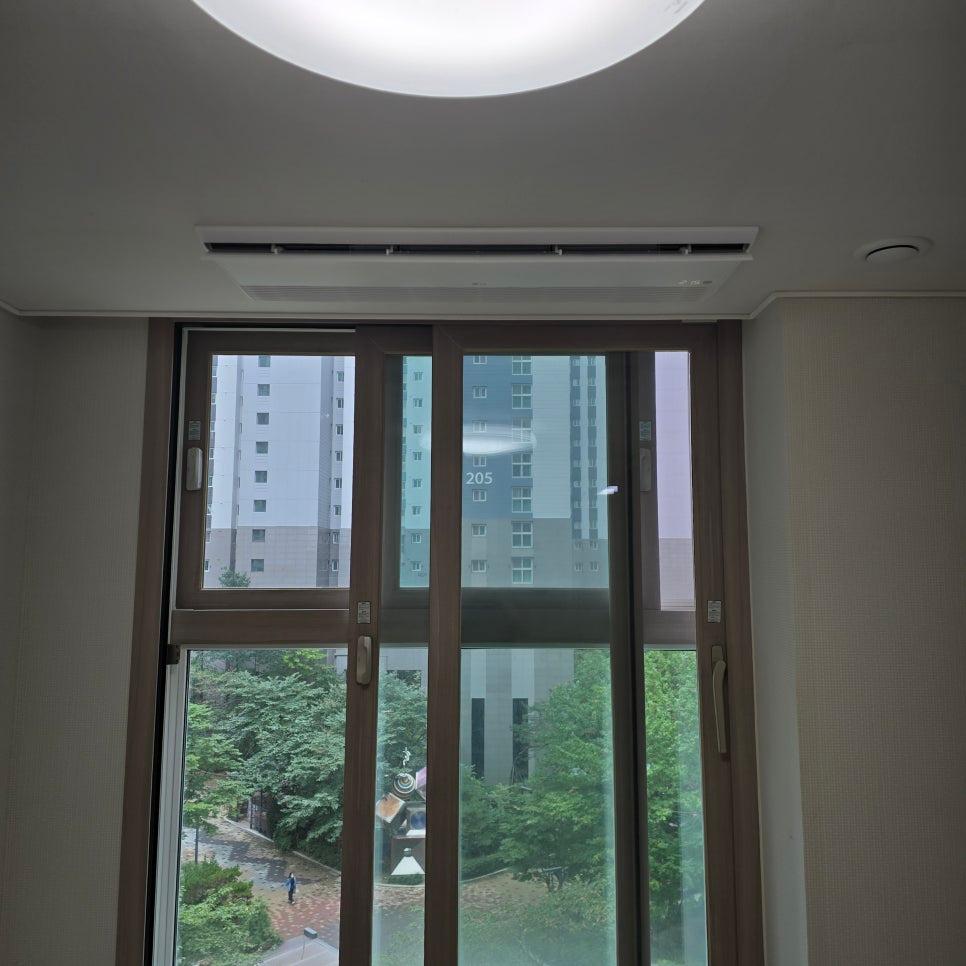

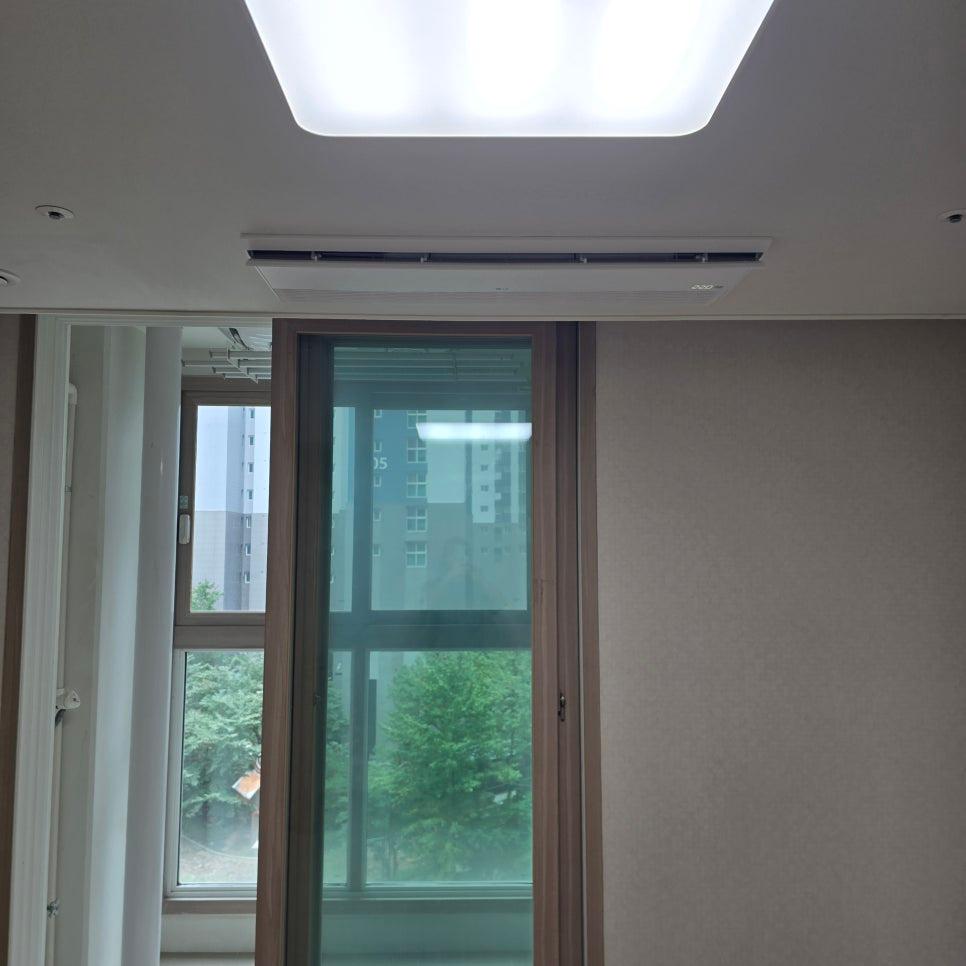

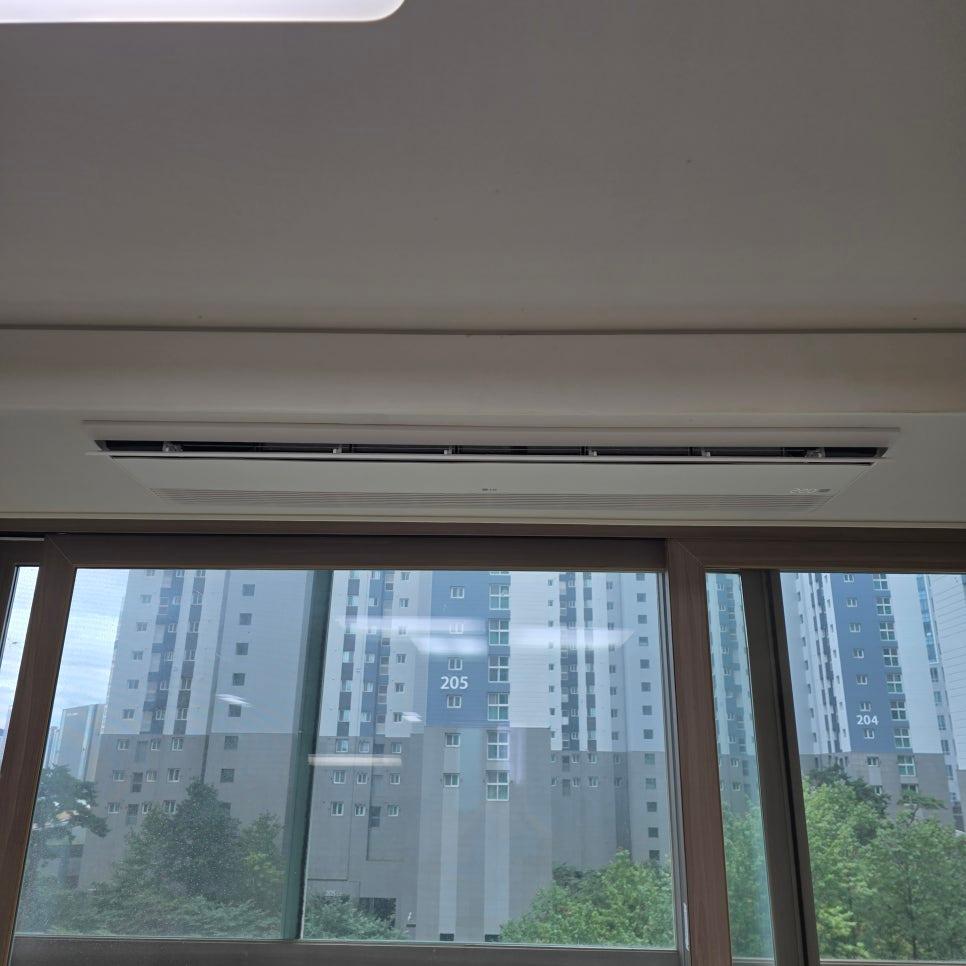

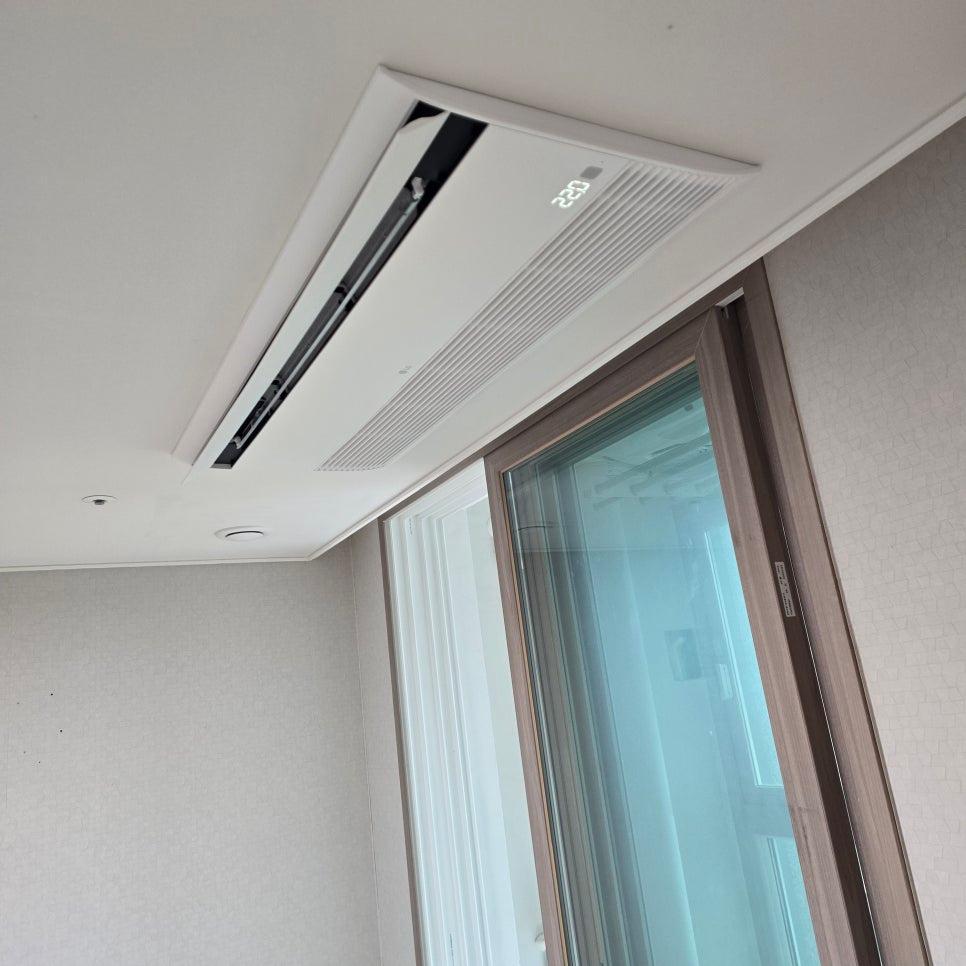

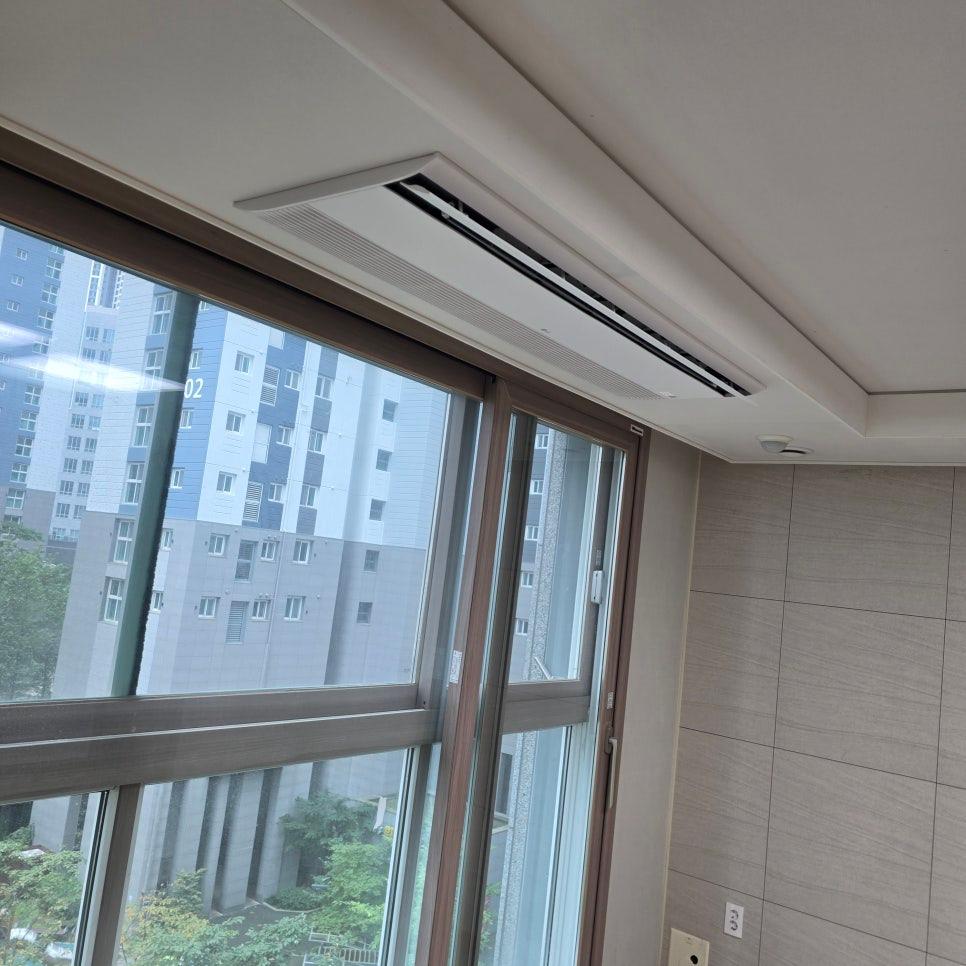

천장 매립형 실내기는 주변 몰딩 색상과 톤을 맞추고 배관 마감 라인을 숨겨 미관을 고려해 마무리했습니다.

입주 전 시공을 계획하신다면 배관의 직선화 정도와 단열재 이중 보강 여부를 확인하시는 것이 좋습니다. 또한 실내기 개수에 맞춘 전용 차단기 구성과 접지 상태가 제대로 설계되었는지 점검해야 합니다.

냉매 배관과 실내기 설치, 전기 설비 및 마감 공정까지 전 과정이 진행되었습니다. 시공 후 기술팀의 품질 검수를 통해 초기 세팅값인 온도, 풍량, 압력을 기록해 두었습니다.

배관 동선 20% 직선화와 이중 단열재 적용이 필요한 환경이라면 이러한 정밀 설계 과정을 먼저 확인해 보세요.
