실외기 1대로 실내기 6대까지 연결하는 효율적인 구성 | 광주 태전힐스테이트한아람마을

광주 태전힐스테이트한아람마을 아파트 내부에서 시스템에어컨 설치를 진행한 현장입니다. 안녕하세요.

냉방뿐만 아니라 난방 기능까지 갖춘 제품을 선택해 사계절 내내 온도 조절이 가능하도록 구성했습니다. 특히 환절기처럼 기온 변화가 심할 때 제품 하나로 실내 온도를 일정하게 유지할 수 있는 환경을 만들었습니다.

천장형 제품을 설치할 때 가장 고민되는 부분은 아마 공간 효율과 배관의 위치일 거예요. 어떻게 배치하고 연결했는지 그 과정을 따라가 볼게요.

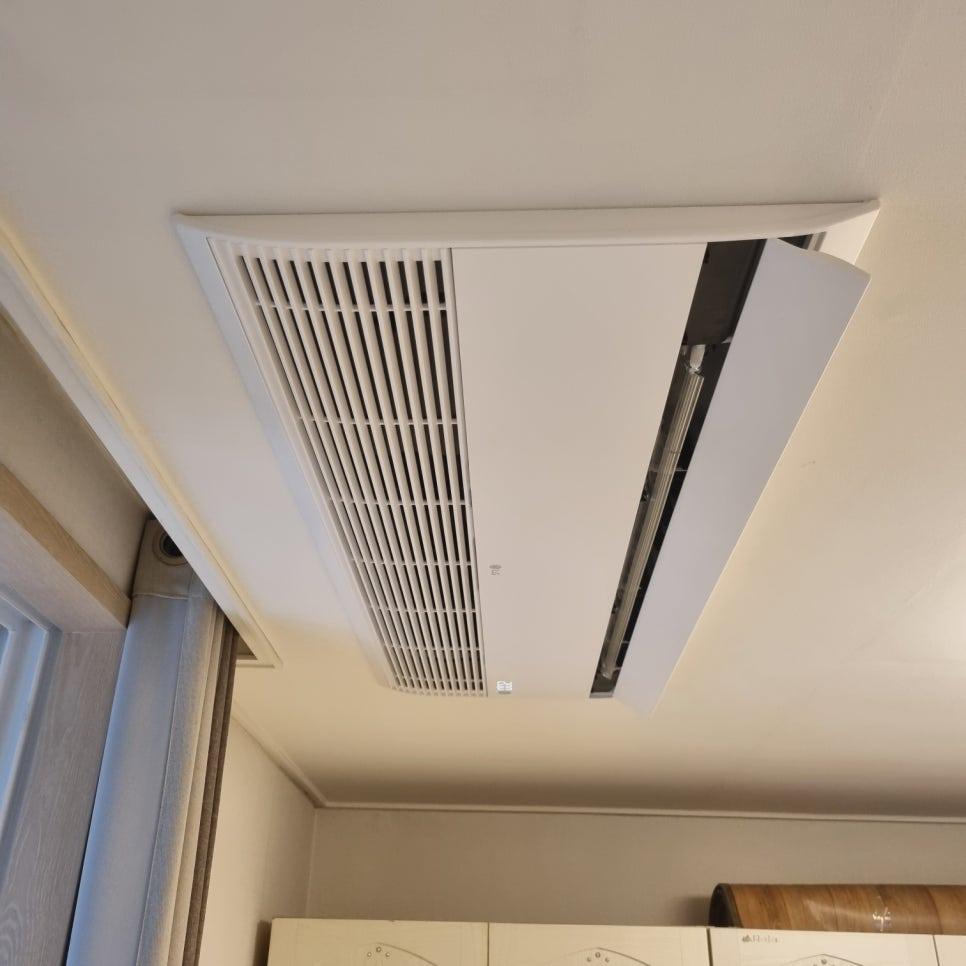

천장에 설치된 실내기와 함께 벽면의 수납장과 커튼이 보이는 공간입니다. 실내뿐만 아니라 각 방에 실내기를 배치하여 사용자가 머무는 곳마다 원하는 온도를 개별적으로 맞출 수 있도록 했습니다. 천장에 매립되는 방식이라 가구를 배치할 때 제약이 적다는 점이 특징입니다.

그런데 단순히 설치만 하는 것보다 중요한 것이 바로 보이지 않는 배관과 전기 작업입니다. 실외기 1대에 최대 6대의 실내기를 연결하는 구성으로, 실외기 설치 공간이 협소한 환경에서도 효율적으로 대응할 수 있도록 설계했습니다.

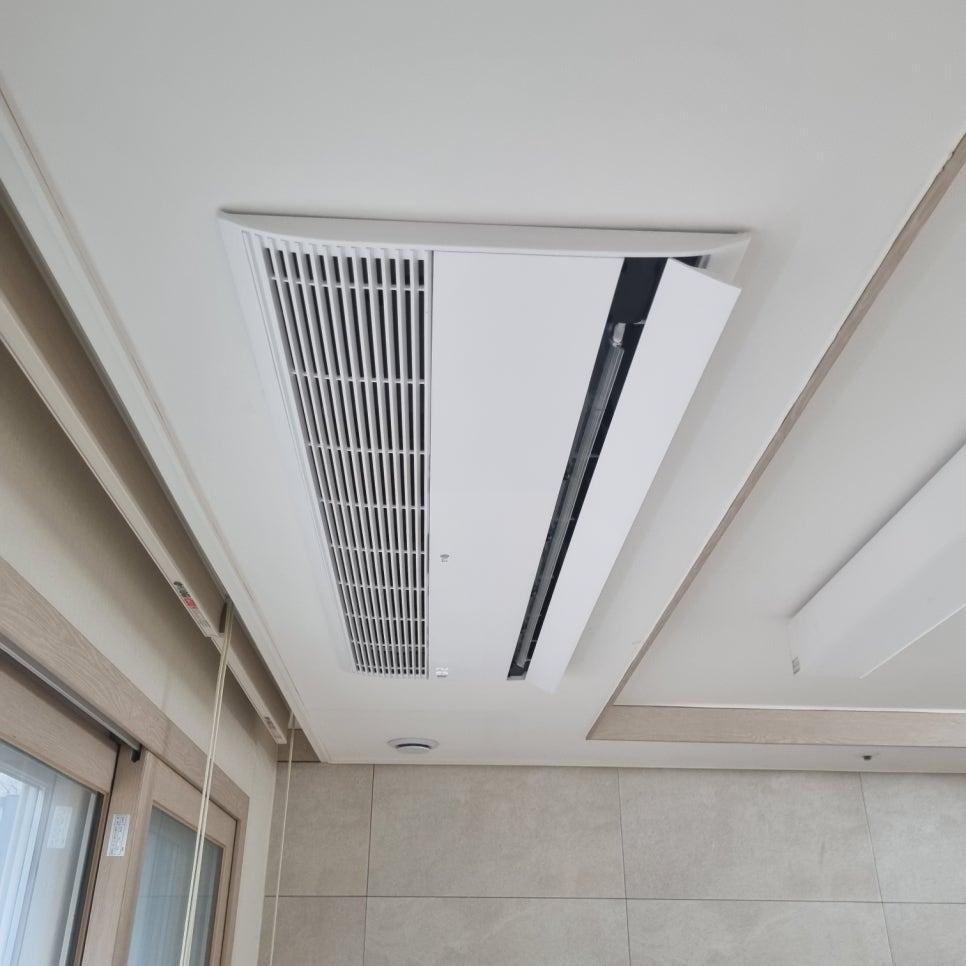

천장 마감재와 실내기 테두리가 맞닿아 있고 주변으로 벽면 타일과 창호가 인접한 모습입니다. 응축수가 흐르는 배관은 벽면을 타고 하수구까지 직접 연결하여 물이 고이지 않고 바로 빠져나가게 작업했습니다. 여름철 습기로 인한 곰팡이나 겨울철 결로 현상을 방지하기 위해 배수 경로를 철저히 확인하는 과정이 필수적입니다.

전기 배선 작업 역시 화재 예방을 위해 세심하게 다루었습니다. 과전류로 인한 사고를 막기 위해 중간에 차단기를 설치하여 안전 장치를 마련했습니다. 배선 연결 상태를 점검하고 차단기 작동 여부를 확인하는 것으로 전기 공정을 마무리했습니다.

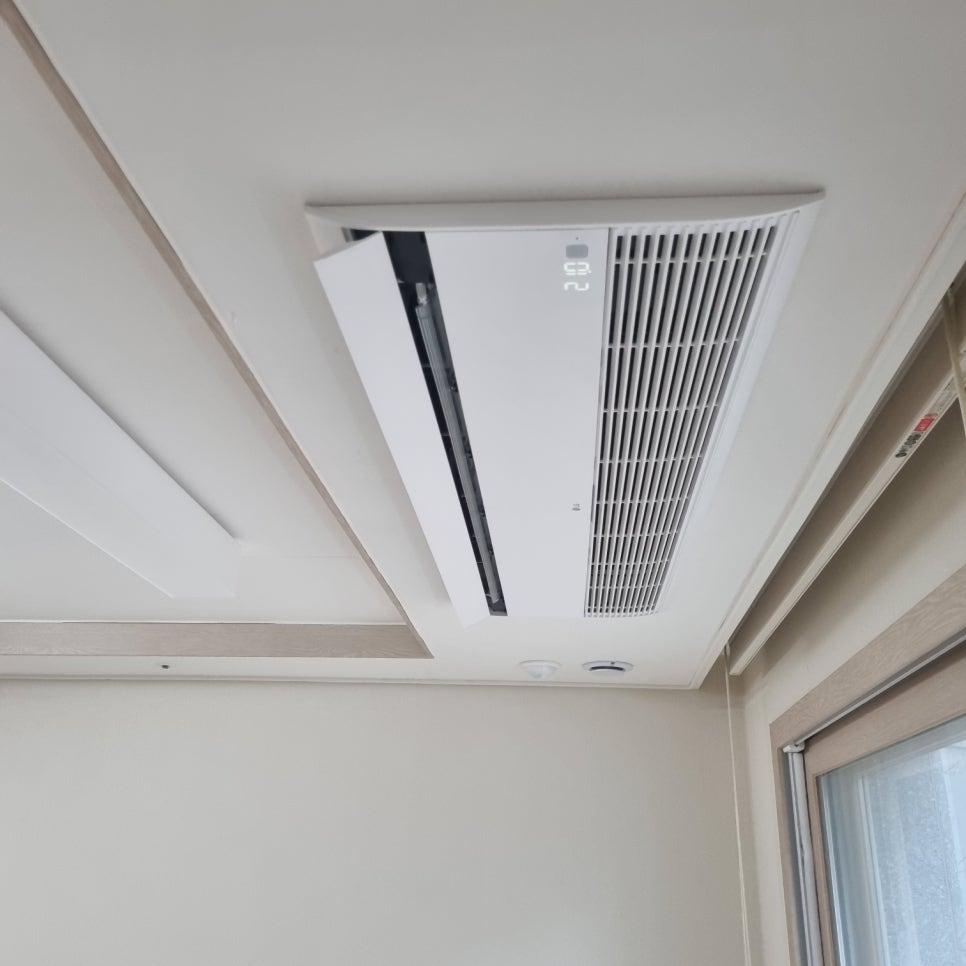

실내 천장에 공기 조절 장치가 설치되어 있으며 창호와 벽면이 보이는 각도입니다. 설치 후에는 에어컨 냉매를 주입하고 충분한 압력이 올라오는지 확인하는 테스트를 거쳤습니다. 연결 부위에서 냉매가 새어 나오면 냉방 성능이 떨어지기 때문에, 최종적으로 냉방 작동 여부를 확인하며 작업을 마쳤습니다.

작업 과정에서 발생한 쓰레기와 폐기물까지 모두 수거하여 정돈된 상태로 인계해 드렸습니다. 인체감지센서와 공기청정 기능이 포함된 제품을 통해 실내 공기 질을 관리할 수 있는 환경이 조성되었습니다.

실외기 1대로 최대 6대의 실내기를 연결하는 구성과 응축수 배관의 하수구 연결 상태를 미리 확인해 보세요.

냉난방과 공기청정 기능이 포함된 시스템에어컨 설치와 배선 차단기 작업까지 모두 완료된 상태입니다.

실외기 1대에 실내기 6대를 연결하는 구성이나 응축수 배관 경로를 꼼꼼히 따져보시기 바랍니다.
